Stray 315 in program ошибка

Прошу, помогите найти код в ошибке и решить проблему, а то моя тупая головушка не может понять конкретного места. Прошу, не судите строго, я новичок в Ардуинке.
Код:

#include <LiquidCrystal.h>

int flag = 0;

LiquidCrystal lcd(13, 11, 10, 9, 8, 7); //Подключение ЖК-Монитора

void setup()
{
    pinMode(0, OUTPUT); // Выход на красную лампочку для авто
    pinMode(4, OUTPUT); // Выход на зеленую лампочку для пешехода
    pinMode(1, OUTPUT); // Выход на желтую лампочку для авто
    pinMode(3, OUTPUT); // Выход на красную лампочку для пешехода
    pinMode(2, OUTPUT); // Выход на зеленую лампочку для авто
    pinMode(5,INPUT);   // Выход на кнопку
    lcd.begin(16, 2);
}

void loop()
{
    if (flag == digitalRead(5))
    {
        flag = 0;
    }
    else
    {
        flag = 1;
    }
    if (flag == 1)
    {
        digitalWrite(4, HIGH);
        digitalWrite(0, HIGH);
        lcd.setCursor(0 ,0);
        lcd.print("GREEN");
        lcd.setCursor(0, 1);
        lcd.print("RED");
        delay(2000);
        digitalWrite(0, LOW);
        delay(200);
        digitalWrite(1, HIGH);
        lcd.print("YELLOW");
        delay(2000);
        digitalWrite(4, LOW);
        digitalWrite(1, LOW);
        delay(200);
        digitalWrite(3, HIGH);
        digitalWrite(2, HIGH);
        lcd.setCursor(0, 0);
        lcd.print("RED");
        lcd.setCursor(0, 1);
        lcd.print("GREEN");
        delay(2000);
        digitalWrite(2, LOW);
        delay(200);
        digitalWrite(1, HIGH);
        lcd.print("YELLOW");
        delay(2000);
        digitalWrite(1, LOW);
        digitalWrite(3, LOW);
        delay(200);
    }
}

Ответ программы в консоль:

5:39: error: stray '315' in program
5:40: error: stray '276' in program
28:19: error: stray '315' in program
28:20: error: stray '276' in program
35:20: error: stray '315' in program
35:21: error: stray '276' in program
43:17: error: stray '315' in program
43:18: error: stray '276' in program
45:19: error: stray '315' in program
45:20: error: stray '276' in program
50:22: error: stray '315' in program
50:23: error: stray '276' in program
6:1: error: expected ',' or ';' before 'void' In function 'void loop()':
29:1: error: expected ';' before 'lcd'
36:1: error: expected ';' before 'delay'
44:1: error: expected ';' before 'lcd'
46:1: error: expected ';' before 'delay'
51:1: error: expected ';' before 'delay'
exit status 1

Здесь упоминалось, что Arduino/CraftDuino/Freeduino можно программировать не только на Wiring-е, но и на других языках программирования.
Попробуем разобраться как это можно сделать — написать программу на обычном С/C++.
Для этого воспользуемся компилятором WinAVR.

WinAVR — это интегрированная среда разработки; она включает мощные компиляторы Си и ассемблера, программатор AVRDUDE, отладчик, симулятор и множество других вспомогательных программ и утилит.

Скачать WinAVR можно на странице проекта:
http://sourceforge.net/projects/winavr/
однако, в комплекте Arduino IDE уже идёт WinAVR (hardwaretoolsavr), поэтому можно воспользоваться им.

Для работы с исходными текстами подойдёт компонент WinAVR – Programmers Notepad (hardwaretoolsavrpnpn.exe) — удобный редактор программиста и интегрированная среда разработки (IDE):

Для более подробного знакомства со средой разработки WinAVR рекомендую статьи
Среда разработки WinAVR.
Makefile и компиляция программы.

Возьмём пример из второй статьи и адаптируем его для Arduino:

Создаём файл avrblink.c

/************************************************

ПРИМЕР МИГАНИЯ СВЕТОДИОДАМИ :: MYROBOT.RU
, адаптированный RoboCraft.ru для Arduino
*************************************************/


   #include <avr/io.h>
   #include <avr/delay.h>
   #define F_CPU 16000000UL    // 16 MHz

   int main(void)              // начало основой программы
   {

	DDRD = 0xff;   // все выводы порта D сконфигурировать как выходы

        while (1) {                     // Бесконечный цикл

			PORTD = 0xff;   // установить "1" на всех линиях порта D

			_delay_ms(1000);// Ждем 1 сек.

			PORTD = 0x00;   // установить "0" на всех линиях порта D

			_delay_ms(1000);// Ждем 1 сек.

		}
   }

— адаптировали, изменив частоту на 16МГц и время задержки 😉 Однако, как видно в исходнике – сейчас МК мигает всем портом D! Т.е., если посмотреть Arduino Pin Mapping – цифровыми выходами, начиная с digital pin 0 и заканчивая digital pin 7.

В WinAVR исходный текст программы компилируется при помощи утилиты make.exe, которая находится в папке WinAVRutilsbin. Make.exe контролирует генерацию исполняемых файлов из исходного кода программы. Для управления работой этой утилиты используют make-файлы. Make-файл сообщает компилятору, какие команды запускать, какие файлы компилировать и линковать, какой выходной код генерировать и т. д.

Копируем в директорию с нашим .c-файлом Makefile–образец (hardwaretoolsavrsample Makefile)
и вносим требуемые изменения:

указываем тип микроконтроллера

# MCU name
MCU = atmega8
Либо atmega168

Далее указываем частоту

F_CPU = 16000000

название нашего проекта

# Target file name (without extension).
TARGET = avrblink

Уровень оптимизации s – можно заменить на 0, чтобы отключить оптимизацию

# Optimization level, can be [0, 1, 2, 3, s].
#     0 = turn off optimization. s = optimize for size.
#     (Note: 3 is not always the best optimization level. See avr-libc FAQ.)
OPT = s

Тип и порт программатора

AVRDUDE_PROGRAMMER = stk500v2

# com1 = serial port. Use lpt1 to connect to parallel port.
AVRDUDE_PORT = com1    # programmer connected to serial device

Сохраняем изменения и пробуем скомпилировать (Tools – Make All)

Но, получаем сообщение об ошибке, т.к. Programmers Notepad не знает где искать компилятор и утилиту make.exe

Прописываем пути к нужным директориям:
c:utilsarduino-0016hardwaretoolsavrutilsbin
c:utilsarduino-0016hardwaretoolsavrbin
c:utilsarduino-0016hardwaretoolsavravrbin
в переменную среды PATH, перезагружаемся и пробуем снова

В ОС Windows это делается через Мой Компьютер — Свойства — Дополнительно — Переменные среды. Выбираете PATH, щёлкаете изменить и через точку с запятой добавляете нужные пути.

Получилось!
А в директории рядом с нашим avrblink.c и Makefile появилось много интересного:
— .dep/avrblink.o.d
— avrblink.eep
— avrblink.elf
— avrblink.hex
— avrblink.lss
— avrblink.lst
— avrblink.map
— avrblink.o
— avrblink.sym

Самый важный из этих файлов — это avrblink.hex. В нем хранится шестнадцатиричный код для загрузки в память программ (Flash ROM) микроконтроллера.

:1000000012C02CC02BC02AC029C028C027C026C0BF
:1000100025C024C023C022C021C020C01FC01EC0D4
:100020001DC01CC01BC011241FBECFE5D4E0DEBF25
:10003000CDBF10E0A0E6B0E0EEE8F0E002C0059031
:100040000D92A036B107D9F710E0A0E6B0E001C0EC
:100050001D92A036B107E1F702D017C0D1CF8FEFC4
:1000600081BB4FEF20E931E042BB80E197E2F9012B
:100070003197F1F70197D9F712BA80E197E2F901C8
:0E0080003197F1F70197D9F7EFCFF894FFCF42
:00000001FF

А avrblink.eep — хранит шестнадцатиричный код для загрузки в энергонезависимую память данных (EEPROM).

Попробуем загрузить наш .hex в наш proteus-кий простейший симулятор ардуины

Мигает 🙂
Однако, нужно привести нашу программу ближе к стандартному Blink-у и помигать одним встроенным светодиодом на digital pin13. Как видим по схеме или по Arduino Pin Mapping – это пятая линия порта B.

Читаем крайне познавательную статью
AVR GCC :: Управление портами микроконтроллера AVR.
и вносим нужные изменения в нашу программу:

/************************************************

ПРИМЕР МИГАНИЯ СВЕТОДИОДОМ от MYROBOT.RU, адаптированный RoboCraft.ru для Arduino

данный пример повторяет стандартный скетч Blink

*************************************************/


   #include <avr/io.h>
   #include <avr/delay.h>
   #define F_CPU 16000000UL  // 16 MHz

   int main(void)            // начало основой программы
   {

		DDRB = 0x20; // 0b00100000 конфигурируем 5-ю линию порта B, как выход - остальные - вход

        while (1) {          // Бесконечный цикл

			PORTB |= _BV(PC5);  // установить "1" на линии 5 порта B (digital pin 13)

			_delay_ms(1000);    // Ждем 1 сек.

			PORTB &= ~_BV(PC5); // установить "0" на линии 5 порта B

			_delay_ms(1000);    // Ждем 1 сек.

		}

   }

UPD — обновлённая версия для новых версий компилятора:

#include <avr/io.h>
#include <util/delay.h>

int main(void) // начало основой программы
{
	DDRB |= _BV(DDB5); 			// конфигурируем 5-ю линию порта B, как выход - остальные - вход

	while (1) {          		// Бесконечный цикл

		PORTB |= _BV(DDB5);  	// установить "1" на линии 5 порта B (digital pin 13)

		_delay_ms(1000);    	// Ждём 1 сек.

		PORTB &= ~_BV(DDB5); 	// установить "0" на линии 5 порта B

		_delay_ms(1000);    	// Ждём 1 сек.

	}
}

Компилируем, загружаем в протеус – работает!
Сравним размеры файлов 🙂
Ардуиновский Blink.hex весит 2031 байт
Наш hex при оптимизации по размеру (OPT = s) по размеру весит 410 байт

а с отключённой оптимизацией (OPT = 0) все 3184 байта!

Теперь осталось разобраться как же в реальности прошить наш .hex в ардуину 🙂
Например, можно воспользоваться каким-нибудь программатором 🙂
Однако, у нас ведь есть загрузчик и поэтому можем просто воспользоваться родным приёмом ардуины – самопрограммированием МК.
В любом случае, нам понадобится воспользоваться утилитой AVRDUDE, которая идёт в составе WinAVR и находится внутри Arduino IDE (hardwaretoolsavr)

AVRDUDE позволяет загружать программы и данные в память микроконтроллера, а также считывать их оттуда. AVRDUDE использует SPI-интерфейс. Существуют версии для Windows и Linux. Первоначальный код был написан Брайеном Дином (Brian S. Dean) и имел название avrprog.

При использвании ардуиновского «параллельного программатора» или популярных для LPT – пяти проводков – нужная дополнительная настройка:

В Windows 2000 и Windows XP запрещена прямая работа с параллельным (LPT) портом, поэтому для нормальной работы AVRDUDE необходимо установить драйвер giveio.sys. Для установки этого драйвера зайдите в папку WinAVRbin и запустите файл install_giveio.bat (удалить драйвер из системы можно, запустив файл remove_giveio.bat).
В Windows 98 никаких специальных настроек не требуется.

AVRDUDE — консольная программа и для её работы ей нужно передавать кучу параметров, но для упрощения задачи, уже есть готовая программа — ArduinoUpload, которая написана на C# и которая как раз и делает – то что нам нужно — загружает в ардуину .hex-файл через утилиту avrdude.

остаётся выбрать наш .hex-файл, COM-порт к которому подключена ардуина и указать путь до avrdude (hardwaretoolsavrbinavrdude.exe)

Как видим, всё что делает программа — это формирует команду вида:

avrdude -F -v -pm168 -cstk500v1 -P\.COM4 -b19200 -D -Uflash:w:"file.hex":i

разберёмся, что значат все эти параметры:

-F: Игнорировать проверку соединения с МК. Разумеется, такая проверка желательна – поэтому использование этого флага стоит избегать.

-v: так называемый «многословный» (verbose) вывод – полезно для контроля и отладки.

-p : Указываем тип МК для программирования. Например, если бы был ATtiny2313, здесь нужно было бы написать: attiny2313. Мы же указываем нашу атмегу 🙂
m8 ATmega8
m16 ATmega16
m32 ATmega32

-c : Указываем тип программатора. Если используется STK500 — пишем stk500 и т.д.

-P : указывается коммуникационный порт, к которому подключён программатор. Это может быть COM1 или LPT1 или даже USB.

-b : Указывается скорость для работы с последовательным портом – нужно для программаторов, работающих через COM-порт – таких как STK500.

-D: Отключаем очистку МК перед прошивкой.

-U :r|w|v:[:format]: Самая важная команда – выполнение прошивки.
— тип памяти МК — flash или eeprom (или hfuse, lfuse, efuse для конфигурации фьюзов МК).
r|w|v – флаги определяют, что мы хотим сделать:
r (read — считать)
w (write — записать)
v (verify — проверить).
файл для записи или чтения.
[:format] флаг формата данных. Здесь всегда используется формат «Intel Hex», поэтому стоит i
Таким образом, командой -Uflash:w:»file.hex»:I – мы записываем файл file.hex в FLASH-память МК. Если нам потребуется считать eeprom-память в файл «eedump.hex» – мы напишем -Ueeprom:r:eedump.hex:i

Дополнительные параметры AVRDUDE:

-C : указываем путь до конфигурационного файла avrdude
-e: очистка МК
-n: ничего не записывать в МК. Защита, чтобы не отправить в МК ничего лишнего 🙂
-u: указывает, что хотим модифицировать фьюзы МК.
-t: терминальный режим
-q: в противоположность -v – это «тихий» режим – меньше слов – больше дела 🙂

список параметров с их кратким описанием можно получить просто запустив avrdude без параметров или с параметром -?
А более подробную документацию можно найти здесь(hardwaretoolsavrdocavrdudeavrdude.pdf).

Ну что же – пробуем прошить. Жму Reset на плате и сразу кнопку “Program”

Ошибка!

AVRDUDE пишет, что не находит своего конфигурационного файла 🙁
Хм… попробуем ему помочь – дописываем в конец строчку:

-C"c:utilsarduino-0016hardwaretoolsavretcavrdude.conf"

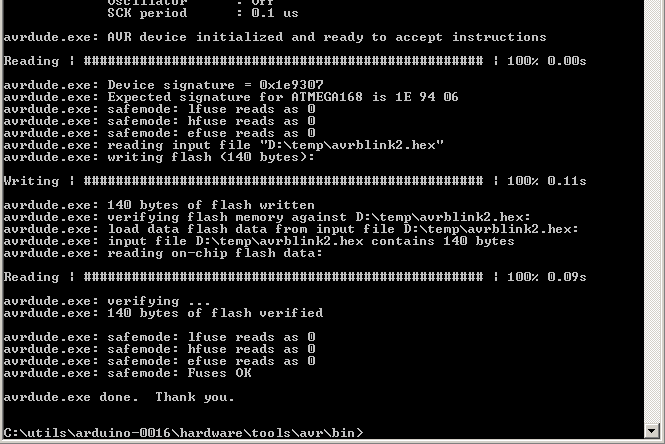

И снова перезагружаю плату и жму “Program”.

Ура! Получилось! Пойду допишу об этом нюансе на сайт ардуины 😉

Вот так – научились загружать в ардуину другие программы, которые можно писать хоть на ассемблере! 🙂

А так же теперь становится понятно, насколько Arduino IDE упрощает процесс программирования микроконтроллеров! 🙂

Приложение:

Скетч WinAVR-кого Blink-а, перенесённый в Arduino IDE

#include <avr/io.h>
#include <avr/delay.h>

void setup()
{
  DDRB = 0x20; // 0b00100000 конфигурируем 5-ю линию порта B, как выход - остальные - вход
}

void loop()
{
PORTB |= _BV(PC5);  // установить "1" на линии 5 порта B (digital pin 13)
_delay_ms(1000);    // Ждем 1 сек.
PORTB &= ~_BV(PC5); // установить "0" на линии 5 порта B
_delay_ms(1000);    // Ждем 1 сек.
}

далее: Переходим от Arduino к программированию ATtiny13 на C

Ссылки
http://sourceforge.net/projects/winavr/
СРЕДА РАЗРАБОТКИ WinAVR
MAKEFILE И КОМПИЛЯЦИЯ ПРОГРАММЫ
ПРОСТОЙ ПРОГРАММАТОР AVR :: AVRDUDE
http://www.arduino.cc/playground/Code/ArduinoUpload (архив с программой, исходники)
AVR Tutorial — Starting out with avrdude

По теме
Делаем ISP-программатор из Arduino
Про фьюзы
Программаторы
