10 августа 2022
4338
Время чтения:
5 мин.
2
Перечислим основные ошибки весов CAS с кодами Err ××, дадим расшифровку и скажем, как исправить проблему.
Содержание
Весы не включаются
LobAt, batt, Err-b
Err 0, UNStA, UnS
Err 1
Err 3, OFL
Err 6, ovErr, Err 8, oF
Err 9
Err 2, 11, 12, 13, 22, Init, not Err CAL
Весы не включаются
Проверьте исправность сетевого адаптера и самой розетки. Для моделей с автономным питанием зарядите аккумулятор или поставьте новые батарейки.
Если проблема сохраняется, сдавайте весы в сервис.
Ошибка LobAt, batt, Err-b
Сокращение от слово батарея. Означает, что аккумулятор разрядился.
Что делать: зарядите АКБ. Если ошибка сохраняется, проблема в нем, купите и поставьте новый. Реже поломка в самих весах, тогда их нужно нести в ремонт.
Ошибка Err 0, UNStA, UnS
Весы не могут работать из-за нестабильности окружающей среды. Причины бывают разные, например, если на них дует сильный поток воздуха от вентилятора / из-за холодильника ощутимо вибрирует основание / стол шатается / какой-то предмет касается платформы / под платформу попала грязь. Попробуйте устранить факторы, которые мешают чувствительным датчикам.
Если вы все проверили и стабилизировали, но ошибка сохраняется, сдавайте весы инженерам. Они заменят неисправный элемент, обычно это датчик или преобразователь.
Ошибка весов Err 1
На CAS эта ошибка возникает, когда весы не могут установить нулевое состояние. Первым делом уберите груз и попробуйте обнулиться. На разных моделях предусмотрен значок >I<, 0, Zero и т.п.
Часто появляется из-за сильного удара или перегрузки. Можно попробовать провести калибровку.
Рекомендуем подобные работы доверить мастерам сервисного центра.
Если калибровка не помогает, то неисправен весоизмерительный датчик. Решением станет его замена в сервисном центре.
Ошибка весов Err 3, OFL
Означает перегрузку. В первую очередь освободите платформу. Если не помогает, необходима калибровка, её стоит проводить в сервисном центре.
Чаще всего калибровки достаточно, но иногда проблема в датчике, тогда его придётся заменить.
Ошибки Err 6, ovErr, Err 8, oF
Возникает у торговых весов с расчётом стоимости, если получились слишком большое число товаров (ошибка 6, ovErr) или слишком большая сумма. Нужно сбросить данные, для этого предусмотрены клавиши ОБН или С.
Ошибка Err 9
Весы CAS показывают её в счётном режиме, если на них не положили подсчитанное количество товаров. Нагрузите платформу образцами, и тогда ошибка должна пропасть.
Если вам нужен другой режим, выйдите из счетного, убрав груз с платформы и нажав кнопку М (либо М, а затем сброс тары).
Ошибки весов CAS Err 2, Err 11, Err 12, Err 13, Err 22, Init, not Err CAL
Вам даже не обязательно знать расшифровку, потому что с этими ошибками вам точно придётся нести весы в ремонт. Проблемы с настройками или электроникой устраняют исключительно в сервисной мастерской.
Весы CAS выдают ошибку?
Поможем разобраться с проблемой!
Оставьте заявку и получите консультацию инженера сервисного центра.
Заказать звонок
Ваша заявка принята
Наши консультанты перезвонят Вам
в течение 20 минут
Статью подготовила редакция блога portkkm.ru.
Если есть вопросы по работе и ремонту весов, оставляйте заявку на бесплатную консультацию инженеров АСЦ ПОРТ в Красноярске. Будем рады вам помочь.
- Manuals
- Brands
- CAS Manuals
- Scales
- FW500
- Service manual
-
Contents
-
Table of Contents
-
Bookmarks
Quick Links

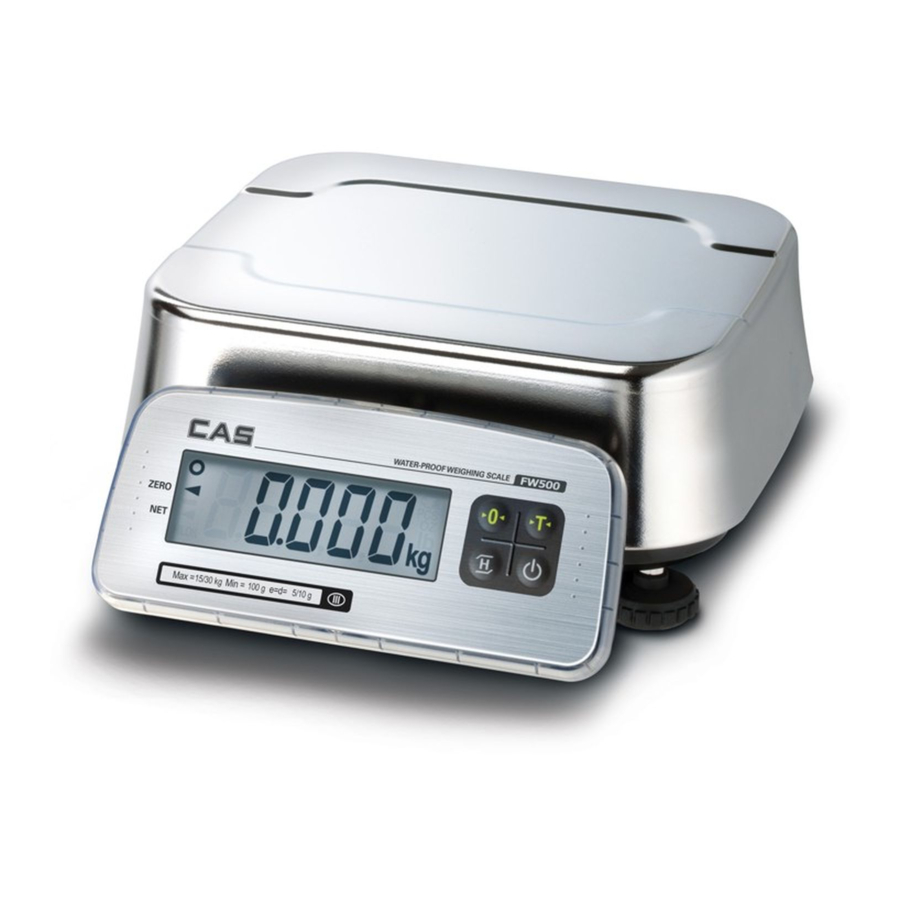

Service Manual
FW500
FW500 SE. SERVICE MANUAL
(Revision 0 / 2013.02.19)
1
8/31/2015
Related Manuals for CAS FW500
Summary of Contents for CAS FW500
-
Page 1
Service Manual FW500 FW500 SE. SERVICE MANUAL (Revision 0 / 2013.02.19) 8/31/2015… -
Page 2: Table Of Contents
Service Manual FW500 < Table of Contents > Introduction ………………2 1.1. Preface………………3 1.2. Precaution ………………3 1.3. Specifications …………….4 Key ……….오류! 책갈피가 정의되어 있지 않습니다. 1.4. Dimension ……..오류! 책갈피가 정의되어 있지 않습니다. 1.5. Sealing Method ……오류! 책갈피가 정의되어 있지 않습니다.
-
Page 3: Introduction
WE hope that your departments enjoy with high quality of CAS product. This manual will help you with proper operations and care of the FW500 series. Please keep it handy for the future references. 1.2. Precaution Make sure that you plug your scale into the proper power outlet.
-
Page 4: Specifications
Service Manual FW500 1.3. Specifications FW500-C MODEL FW500-C Max 3/6 kg Max 6/15 kg Max 15/ 30 kg Approval e=d=1/2 g e=d=2/5 g e=d=5/10 g External 1/3,000 dual 1/3,000 dual 1/3,000 dual Resolution -2.999 kg -5.998 kg -14.995 kg MAX Tare Display 110 x 35[mm]/43″…
-
Page 5: Key
Service Manual FW500 FW500-E MODEL FW500-E Max 3/6 kg Max 6/15 kg Max 15/ 30 kg Approval e=d=1/2 g e=d=2/5 g e=d=5/10 g External 1/3,000 dual 1/3,000 dual 1/3,000 dual Resolution -2.999 kg -5.998 kg -14.995 kg MAX Tare Display…
-
Page 6
Service Manual FW500 1.4. Dimension 8/31/2015… -
Page 7
Service Manual FW500 1.5. Dimension [TILTING DISPLAY TYPE] 8/31/2015… -
Page 8: Sealing Method
Service Manual FW500 1.6. Sealing method 8/31/2015…
-
Page 9: General Calibration
Service Manual FW500 2. Calibration 2.1. General Calibration Pressing and holding calibration switch press [POWER] key to go to calibration mode. User can move to other mode by using [ZERO] key in the calibration mode. User also moves to other sub-modes for each mode by using [TARE] key.
-
Page 10: C4 Setting
Service Manual FW500 < Modes > 2.1.1. C4 Setting 2.1.1.1. C4-1 Setting BIT 6~7 Initial Zero range Disable BIT5 Last digit enable Enable ±3% key zero percent BIT4 Key zero percent ±2% key zero percent (+), (-) All Direction successive Tare…
-
Page 11: Span Calibration Setting (C-3)
Service Manual FW500 2.1.2. SPAN Calibration Setting (C-3) (1) Pressing and holding “Calibration Switch” press [POWER] key. After “CAL” message blinks three times and shows the version of scale, it displays “CAL 1” message. (2) Press [ZERO] to display “CAL-3”.
-
Page 12: Displaying Real A/D Value (C-5)
Service Manual FW500 (7) Input a capability by using [ZERO] key. (8) Press [TARE] key, and then “MCAPA“ message blinks.“0005” will be shown. The first digit,”0” will blink. It means a mid-capability is “05 (calibration unit, kg or lb)” (9) Input a capability by using [ZERO] key.
-
Page 13: Percent Calibration (C-7)
Service Manual FW500 2.1.6. Percent Calibration (C-7) (1) Pressing and holding “Calibration Switch” press [POWER] key. After “CAL” message blinks three times and shows the version of scale, it displays “CAL 1” message. (2) Press [ZERO] to display “CAL-7”. (3) Press [TARE] key and then it displays “per 0 ” message. Select the percent value using [numeric] key.
-
Page 14: The Schematics And Diagram
FW500 Service Manual 3. The Schematics and Diagram 3.1. System Block Diagram FW-500C,E MAIN BOARD Load Cell REAR ONE MODULE V3 DISPLAY LCD Display(FW500C) LED Display(FW500E) Dry BATTERY(FW500C) (1.5V(D type) * 4 ) POWER 6 V 3.2Ah Pb bat(FW500E) (12V Adaptor)
-
Page 15: Circuit Diagram
FW500 Service Manual 3.2. Circuit Diagram 3.2.1 FW500C Main PCB 8/31/2015…
-
Page 16: Fw500C Rear Display Pcb . 오류! 책갈피가 정의되어 있지 않습니다
FW500 Service Manual 3.2.2 FW500C Rear Display PCB 8/31/2015…
-
Page 17: Fw500E Main Pcb
FW500 Service Manual 3.2.3 FW500E Main PCB 8/31/2015…
-
Page 18
FW500 Service Manual 8/31/2015… -
Page 19: Fw500E Rear Display Pcb
FW500 Service Manual 3.2.4 FW500-E Rear Display PCB 8/31/2015…
-
Page 20: Exploded View
FW500 Service Manual 4. Exploded View 4.1. FW500 ( 8/31/2015…
-
Page 21: Load Cell Drawing
FW500 Service Manual 5. Load Cell drawing (spring elem ent) 209 0501 8/31/2015…
-
Page 22: Part Location
FW500 Service Manual 6. Part Location FW500C Main PCB (Top,Bottom) 8/31/2015…
-
Page 23: Fw500E Main Pcb (Top,Bottom)
FW500 Service Manual 6.2 FW500E Main PCB (Top,Bottom) 8/31/2015…
-
Page 24: Fw500C Rear Display Pcb (Top,Bottom)
FW500 Service Manual 6.3 FW500C Rear Display PCB (Top,Bottom) 8/31/2015…
-
Page 25: Fw500E Rear Dislpay Pcb (Top,Bottom)
FW500 Service Manual 6.4 FW500E Rear Dislpay PCB (Top,Bottom) 8/31/2015…
-
Page 26: Error Messages & Solution
FW500 Service Manual 7. Error Messages & Solution Error Message Description Solution on Display «Err 0» Remove unstable facts. The «Err 0» occurs when scale is not stable. Please call your CAS The «Err 1» occurs when a current zero point has «Err 1″…
-
Page 27: Part List
FW500 Service Manual 8. Part List (PPPFW4153GPPPPP1) 8.1.1 FW500 (Electronic part) 1.1 ONE MODULE V3 MAIN PCB Part Number Specification Part Name Location Q’ty 6200IPU08400 IC(MCU) EFM32G840F128 6214IS012300 IC(A/D CONVERTER) ADS1230 6205I002464A IC(EEPROM) M24LR64[tssop] 6715CHP01050 CONDENSER-CHIP CL05F105JB5NC(1uF) C12,C14,C15 6715CHP01040 CONDENSER-CHIP CL05F104JB5NC(0.1uF)
-
Page 28
FW500 Service Manual 1.2 FW500_LCD MAIN PCB Part Number Part Name Specification Location Q’ty 7212D004093B FW500 LCD D02846A(FW500 LCD 3.3V) CLCD3 2000A0000660 BRACKET-LCD 114.8*44.8*BLACK(SW-1) 7809CAL00220 CONNECTOR 53047 2PIN CONNECTOR CN1,CN3 7809CAL00330 CONNECTOR 53047 3PIN CONNECTOR 7809CAL00020 CONNECTOR(WAFER) LWL0640(2PIN) 6713CHP01030 CONDENSER-CHIP… -
Page 29
FW500 Service Manual 6294ICP01840 DIODE-CHIP KDS184 6290ISW28360 IC(DUAL SWITCHING DIODES) MMBD2836LT1-SOT-23 6220IS0C332A IC(REGULATOR) LP2985A8M5X(3.3)_SOT23 6528IF000000 RESISTOR-CHIP 1/10W(1608) RR0816P-000F(0, 1%) R1,R2,R3,R12,R13,R14,R15,R16 6528IF001010 RESISTOR-CHIP 1/10W(1608) RR0816P-101F(100, 1%) 6528IF301030 RESISTOR-CHIP 1/10W(1608) RR0816P-103F(10k, 1%) 6528IF301040 RESISTOR-CHIP 1/10W(1608) RR0816P-104F(100K, 1%). R5,R6,R7,R8,R10,R11 6528IF303630 RESISTOR-CHIP 1/10W(1608) RR0816P-363F(36k,1%) -
Page 30
FW500 Service Manual 1.3 FW500_LED MAIN PCB Part Number Part Name Specification Location Q’ty 7002Z0000000 PIEZO BUZZER APR,ADR(CHINA) 7232DRG00050 LED LAMP ø5-(R,G) BL-BEG 204 CLED 7809CAL00330 CONNECTOR 53047 3PIN CONNECTOR 7809CAL00220 CONNECTOR 53047 2PIN CONNECTOR CN2,CN3,CN4 7809CAL00020 CONNECTOR(WAFER) LWL0640(2PIN) (J7(not connected)) -
Page 31
FW500 Service Manual 6670T0102200 INDUCTANCE 220uH(NT SERIES) 6670T0001020 INDUCTANCE HB-1M2012-121JT(TP2,LP2,DBB) L3,L4,L5,L6,L7,L8,L9 6713CHP04700 CONDENSER-CHIP CS1608 680J500NR(47pF) MC1,MC16 6704C350470A CONDENSER-CHIP(SMD) 470uF/25V, 10×10 MC2,MC4 6704C250330A CONDENSER-CHIP(SMD) 330uF/25v, 8×10 MC3,MC5 6713CHP06800 CONDENSER-CHIP CS1608 680J500NR(68pF) MC6,MC7,8,MC10 6713CHP01040 CONDENSER-CHIP CS1608 104J500NR(100nF) MC9,MC5,MC11 6281I0015040 TRANSISTOR CHIP KTA1504… -
Page 32
FW500 Service Manual 6527IF002000 RESISTOR-CHIP 1/10W(2012) RR1220P-200F(20Ω)(2012) 6527IF000000 RESISTOR-CHIP 1/10W RR1220P-000F(0Ω)(2012) R17,R18 6528IF003900 RESISTOR-CHIP 1/10W(1608) RR0816P-390F(39, 1%)) R23,R24,R25,R26,R27,R28,R29,R30 6528IF301530 RESISTOR-CHIP 1/10W(1608) RR0816P-153F(15k, 1%)) R31,R32 6528IF004700 RESISTOR-CHIP 1/10W(1608) RR0816P-470F(47, 1%)) R33,R36 6528IF303630 RESISTOR-CHIP 1/10W(1608) RR0816P-363F(36k, 1%)) 7600STA1105B TACT S/W KPT-1105B(DJTA-1102C) SW1,SW2,SW3,SW4… -
Page 33
FW500 Service Manual 1.4 FW500_LCD REAR Part Number Specification Part Name Location Q’ty 7212D004093A SW LCD WDN0768(SW-1S OMV3 LCD) CLCD3 2000A0000660 BRACKET-LCD 114.8*44.8*BLACK(SW-1) 7809CAL00330 CONNECTOR 53047 3PIN CONNECTOR 7809CAL00220 CONNECTOR 53047 2PIN CONNECTOR 6713CHP01040 CONDENSER-CHIP CS1608 104J500NR(100nF) L1,L2 6670T0016080 INDUCTANCE… -
Page 34
FW500 Service Manual 1.5 FW500_LED REAR Part Number Specification Part Name Location Q’ty 7809CAL00330 CONNECTOR 53047 3PIN CONNECTOR 7809CAL00220 CONNECTOR 53047 2PIN CONNECTOR C1,C2 6713CHP01040 CONDENSER-CHIP CS1608 104J500NR(100nF) 6713CHP01050 CONDENSER-CHIP CS1608 105J500NR(1uF) ZERO/RED1,TARE/RED1, 7232DR050330 LED LAMP ø5-RED 40 mcd LSR 50330 STABLE/RED1,LOW_BAT/RED1 LED LAMP 고무… -
Page 35
FW500 Service Manual R11,R12 6538ID301530 RESISTOR-CHIP 1/16W RR0510P-153D(15k) 6224I0058170 CS5817[SMD] U5,U7 7230D0030560 KHN305613(3DIGIT CATHODE) 6110PFW00010 LED REAR DISPLAY PCB 8/31/2015… -
Page 36
FW500 Service Manual 1.6 FW500_LED CABLE Part Number Part Name Specification Location Q’ty 7840W0004640 CONNECTOR WIRE Φ5*28AWG*9C(5C)*360MM_LED 7840W0004641 CONNECTOR WIRE Φ5*28AWG*9C(3C)*360MM*케이스홀드_LCD 7840W0004642 CONNECTOR WIRE Φ5*28AWG*9C(5C)*620MM_REAR 7840W0004643 CONNECTOR WIRE 16BNC-02R*2P/120MM_POWERCABLE 7562P121000F SMPS ADAPTOR 100-240V/12V1.5A(KOR,콘넥터)5M 8/31/2015… -
Page 37
FW500 Service Manual 8.1.2 FW500 (Mechanical part) 1.1 BODY ASS’Y (PPPFW4MBODPPPPP1) Image Part Code Parts Name DESCRIPTION Unit Q’ty 2000A0003900 BODY FW500 240.3*238 2000A0003910 BATTERY COVER FW500 161*134*13 2000A0002940 BATTERY COVER BOLT ø16*7 2630A0000760 BATTEY RUBBER FW-500 415mm 2000A0003920 FOOT ∮40*53… -
Page 38
FW500 Service Manual 2010A0000260 WATER LEVEL GAGE COVER GAGE COVER(POSCALE) 1502MSU04120 M SCREW M4X12 M SCREW M4X12 1510MSU04120 T SCREW M4X12 T SCREW M4X12 1000A0001500 BATTERY BRACKET 45*50*1.2t 1540MSU06000 NUT(HEX) M6*8(SUS) 글루건 0.005 8/31/2015… -
Page 39
FW500 Service Manual 1.2 DISPLAY ASS’Y (PPPFW4MDISPPPPP1) Image Part Code Parts Name DESCRIPTION Unit Q’ty 2000A0003850 REAR DISPLAY CASE FW-500 202*87*36 2000A0003860 DISPLAY BRACKET FW-500 84*83*32 2000A0003870 DISPLAY BRACKET COVER FW-500 80*79*10 2630A0000780 DISPLAY O RING FW-500 520mm 7640S0012620 BUSHING TAIL ø7*27… -
Page 40
FW500 Service Manual 2000A0003940 KEY KNOB FW-500 47*40*7.1T 1503MSU03080 SCREW-MACHINE(WPH)M3*8-SUS SCREW-MACHINE(WPH)M3*8-SUS 2630A0000090 O-RING O-RING P15 1502MSU03080 M SCREW M3X8 M SCREW M3X8 1000A0001490 SEALING PLATE FW-500 29*17*1t 2620A0000380 SEALING RUBBER FW-500 32.7*20.9 9900A0000010 BOLT-SEALING M3*26(NT-200, 201A)황동 9900A0000020 SEALING Φ10*5.6 8/31/2015… -
Page 41
FW500 Service Manual 1.3. TRAY ASS’Y (PPPFW4MTRYPPPPP1) Image Part Code Parts Name DESCRIPTION Unit Q’ty 1000A0001480 TRAY (SUS) FW-500 266*231*70.5*0.8t 2000A0003880 TRAY (ABS) FW-500 247*212*15T 1502MSU0412 M SCREW M4X12 M SCREW M4X12 8/31/2015… -
Page 42
FW500 Service Manual 1.4. UPPER CASE ASS’Y (PPPFW4MUPCPPPPP1) Image Part Code Parts Name DESCRIPTION Unit Q’ty 2000A0003890 UPPER CASE FW-500 240*215*56 1502MSU03080 M SCREW (PH) M3*8 2630A0000760 BATTEY RUBBER FW-500 415mm 2620A0000370 PLATFORM RUBBER ∮99*4.5 1000A0001470 BELLOWS PLATE ∮99.5*1.6t 1000A0001460 PLATFORM RUBBER GUIDE FW-500 55*1.6T… -
Page 43
FW500 Service Manual 1.5. PLATFORM ASS’Y (PPPFW4MPLAPPPPP1) Image Part Code Parts Name DESCRIPTION Unit Q’ty 1100A0001270 UPPER PLATFORM FW-500 123*59*27T 1030A0004910 LOWER PLATFORM FW-500 142*73*13.6T 1533MSU05120 BOLT-WRENCH(FH)M5X12 BOLT-WRENCH(FH)M5X12 1532MSU04150 BOLT-WRENCH(ST)M4*15-SUS BOLT-WRENCH(ST)M4*15-SUS 1540MSU04000 NUT(HEX) M4*07-SUS NUT(HEX) M4*07-SUS 1510MSU0412 T SCREW M4X12… -
Page 44
Image Part Code Parts Name DESCRIPTION Unit Q’ty 9104A0000150 C/T BOX FW500 426*326*166 9204A0000080 STYROFORM BOX(LOWER) FW500 420*310*80 9204A0000090 STYROFORM BOX(UPPER) FW500 420*310*80 9106A0000050 CT GUIDE FW500 750 X 30 X 5 MANUAL 9305A000001B POLY BAG 500*650*0.04T(S2000)(SET,HD) 9400A0000460 SILICAGEL 8/31/2015… -
Page 45
FW500 Service Manual 1.7. IMAGE ASS’Y (PPPFW4MIMGBPPPPP1) Image Part Code Parts Name DESCRIPTION Unit Q’ty 9020FW410330 Sticker (Warning) 9020FW420330 Sticker (Spec.) 9020FW43033-0 Sticker (Sus Tray Sticker) FW-500 52.5*1t 3070FW400330 FRONT DISPLAY CASE 9020FW44033-0 Sticker(COVER) 9020-FW4-1533-0 CAPASticker (Capa.) 8/31/2015… -
Page 46
TILTING DISPLAY BRACKET GUIDE FW500 79*36.2*1.2t SUS304 2610A0000170 HANDLE(INSERT) CI-200S SUS M6*7 1000A000168A TILTING DISPLAY BRACKET FW500 76.60*60*1.2t SUS304 8.1.3 FW500 (Design part) Part Name Type Material Design Code (KO) Design Code (EN) Front Display Case (LCD) 필름인서트 사출 3070-FW4-0000-0… -
Page 47
FW500 Service Manual Tray Sheet 네임플레이트 3800-FW4-0033-0 Sticker (Warning) 스티커류 Silver oiled paper 9020-FW4-1000-0 9020-FW4-1033-0 Sticker (Spec.) 스티커류 Silver oiled paper 9020-FW4-2000-0 9020-FW4-2033-0 Sticker (Sus Tray Sticker) 스티커류 Transparent Sticker 9020-FW4-3000-0 9020-FW4-3033-0 Sticker(COVER) 9020-FW4-4000-0 9020-FW4-4033-0 Sticker (Capa.) 스티커류 Silver oiled paper 9020-FW4-0633-0 Sticker (Capa.)
- Manuals
- Brands
- CAS Manuals
- Scales
- FW500
- Service manual
-
Contents
-
Table of Contents
-
Bookmarks
Quick Links
Service Manual
FW500
FW500 SE. SERVICE MANUAL
(Revision 0 / 2013.02.19)
1
8/31/2015
Related Manuals for CAS FW500
Summary of Contents for CAS FW500
-
Page 1
Service Manual FW500 FW500 SE. SERVICE MANUAL (Revision 0 / 2013.02.19) 8/31/2015… -
Page 2: Table Of Contents
Service Manual FW500 < Table of Contents > Introduction ………………2 1.1. Preface………………3 1.2. Precaution ………………3 1.3. Specifications …………….4 Key ……….오류! 책갈피가 정의되어 있지 않습니다. 1.4. Dimension ……..오류! 책갈피가 정의되어 있지 않습니다. 1.5. Sealing Method ……오류! 책갈피가 정의되어 있지 않습니다.
-
Page 3: Introduction
WE hope that your departments enjoy with high quality of CAS product. This manual will help you with proper operations and care of the FW500 series. Please keep it handy for the future references. 1.2. Precaution Make sure that you plug your scale into the proper power outlet.
-
Page 4: Specifications
Service Manual FW500 1.3. Specifications FW500-C MODEL FW500-C Max 3/6 kg Max 6/15 kg Max 15/ 30 kg Approval e=d=1/2 g e=d=2/5 g e=d=5/10 g External 1/3,000 dual 1/3,000 dual 1/3,000 dual Resolution -2.999 kg -5.998 kg -14.995 kg MAX Tare Display 110 x 35[mm]/43″…
-
Page 5: Key
Service Manual FW500 FW500-E MODEL FW500-E Max 3/6 kg Max 6/15 kg Max 15/ 30 kg Approval e=d=1/2 g e=d=2/5 g e=d=5/10 g External 1/3,000 dual 1/3,000 dual 1/3,000 dual Resolution -2.999 kg -5.998 kg -14.995 kg MAX Tare Display…
-
Page 6
Service Manual FW500 1.4. Dimension 8/31/2015… -
Page 7
Service Manual FW500 1.5. Dimension [TILTING DISPLAY TYPE] 8/31/2015… -
Page 8: Sealing Method
Service Manual FW500 1.6. Sealing method 8/31/2015…
-
Page 9: General Calibration
Service Manual FW500 2. Calibration 2.1. General Calibration Pressing and holding calibration switch press [POWER] key to go to calibration mode. User can move to other mode by using [ZERO] key in the calibration mode. User also moves to other sub-modes for each mode by using [TARE] key.
-
Page 10: C4 Setting
Service Manual FW500 < Modes > 2.1.1. C4 Setting 2.1.1.1. C4-1 Setting BIT 6~7 Initial Zero range Disable BIT5 Last digit enable Enable ±3% key zero percent BIT4 Key zero percent ±2% key zero percent (+), (-) All Direction successive Tare…
-
Page 11: Span Calibration Setting (C-3)
Service Manual FW500 2.1.2. SPAN Calibration Setting (C-3) (1) Pressing and holding “Calibration Switch” press [POWER] key. After “CAL” message blinks three times and shows the version of scale, it displays “CAL 1” message. (2) Press [ZERO] to display “CAL-3”.
-
Page 12: Displaying Real A/D Value (C-5)
Service Manual FW500 (7) Input a capability by using [ZERO] key. (8) Press [TARE] key, and then “MCAPA“ message blinks.“0005” will be shown. The first digit,”0” will blink. It means a mid-capability is “05 (calibration unit, kg or lb)” (9) Input a capability by using [ZERO] key.
-
Page 13: Percent Calibration (C-7)
Service Manual FW500 2.1.6. Percent Calibration (C-7) (1) Pressing and holding “Calibration Switch” press [POWER] key. After “CAL” message blinks three times and shows the version of scale, it displays “CAL 1” message. (2) Press [ZERO] to display “CAL-7”. (3) Press [TARE] key and then it displays “per 0 ” message. Select the percent value using [numeric] key.
-
Page 14: The Schematics And Diagram
FW500 Service Manual 3. The Schematics and Diagram 3.1. System Block Diagram FW-500C,E MAIN BOARD Load Cell REAR ONE MODULE V3 DISPLAY LCD Display(FW500C) LED Display(FW500E) Dry BATTERY(FW500C) (1.5V(D type) * 4 ) POWER 6 V 3.2Ah Pb bat(FW500E) (12V Adaptor)
-
Page 15: Circuit Diagram
FW500 Service Manual 3.2. Circuit Diagram 3.2.1 FW500C Main PCB 8/31/2015…
-
Page 16: Fw500C Rear Display Pcb . 오류! 책갈피가 정의되어 있지 않습니다
FW500 Service Manual 3.2.2 FW500C Rear Display PCB 8/31/2015…
-
Page 17: Fw500E Main Pcb
FW500 Service Manual 3.2.3 FW500E Main PCB 8/31/2015…
-
Page 18
FW500 Service Manual 8/31/2015… -
Page 19: Fw500E Rear Display Pcb
FW500 Service Manual 3.2.4 FW500-E Rear Display PCB 8/31/2015…
-
Page 20: Exploded View
FW500 Service Manual 4. Exploded View 4.1. FW500 ( 8/31/2015…
-
Page 21: Load Cell Drawing
FW500 Service Manual 5. Load Cell drawing (spring elem ent) 209 0501 8/31/2015…
-
Page 22: Part Location
FW500 Service Manual 6. Part Location FW500C Main PCB (Top,Bottom) 8/31/2015…
-
Page 23: Fw500E Main Pcb (Top,Bottom)
FW500 Service Manual 6.2 FW500E Main PCB (Top,Bottom) 8/31/2015…
-
Page 24: Fw500C Rear Display Pcb (Top,Bottom)
FW500 Service Manual 6.3 FW500C Rear Display PCB (Top,Bottom) 8/31/2015…
-
Page 25: Fw500E Rear Dislpay Pcb (Top,Bottom)
FW500 Service Manual 6.4 FW500E Rear Dislpay PCB (Top,Bottom) 8/31/2015…
-
Page 26: Error Messages & Solution
FW500 Service Manual 7. Error Messages & Solution Error Message Description Solution on Display «Err 0» Remove unstable facts. The «Err 0» occurs when scale is not stable. Please call your CAS The «Err 1» occurs when a current zero point has «Err 1″…
-
Page 27: Part List
FW500 Service Manual 8. Part List (PPPFW4153GPPPPP1) 8.1.1 FW500 (Electronic part) 1.1 ONE MODULE V3 MAIN PCB Part Number Specification Part Name Location Q’ty 6200IPU08400 IC(MCU) EFM32G840F128 6214IS012300 IC(A/D CONVERTER) ADS1230 6205I002464A IC(EEPROM) M24LR64[tssop] 6715CHP01050 CONDENSER-CHIP CL05F105JB5NC(1uF) C12,C14,C15 6715CHP01040 CONDENSER-CHIP CL05F104JB5NC(0.1uF)
-
Page 28
FW500 Service Manual 1.2 FW500_LCD MAIN PCB Part Number Part Name Specification Location Q’ty 7212D004093B FW500 LCD D02846A(FW500 LCD 3.3V) CLCD3 2000A0000660 BRACKET-LCD 114.8*44.8*BLACK(SW-1) 7809CAL00220 CONNECTOR 53047 2PIN CONNECTOR CN1,CN3 7809CAL00330 CONNECTOR 53047 3PIN CONNECTOR 7809CAL00020 CONNECTOR(WAFER) LWL0640(2PIN) 6713CHP01030 CONDENSER-CHIP… -
Page 29
FW500 Service Manual 6294ICP01840 DIODE-CHIP KDS184 6290ISW28360 IC(DUAL SWITCHING DIODES) MMBD2836LT1-SOT-23 6220IS0C332A IC(REGULATOR) LP2985A8M5X(3.3)_SOT23 6528IF000000 RESISTOR-CHIP 1/10W(1608) RR0816P-000F(0, 1%) R1,R2,R3,R12,R13,R14,R15,R16 6528IF001010 RESISTOR-CHIP 1/10W(1608) RR0816P-101F(100, 1%) 6528IF301030 RESISTOR-CHIP 1/10W(1608) RR0816P-103F(10k, 1%) 6528IF301040 RESISTOR-CHIP 1/10W(1608) RR0816P-104F(100K, 1%). R5,R6,R7,R8,R10,R11 6528IF303630 RESISTOR-CHIP 1/10W(1608) RR0816P-363F(36k,1%) -
Page 30
FW500 Service Manual 1.3 FW500_LED MAIN PCB Part Number Part Name Specification Location Q’ty 7002Z0000000 PIEZO BUZZER APR,ADR(CHINA) 7232DRG00050 LED LAMP ø5-(R,G) BL-BEG 204 CLED 7809CAL00330 CONNECTOR 53047 3PIN CONNECTOR 7809CAL00220 CONNECTOR 53047 2PIN CONNECTOR CN2,CN3,CN4 7809CAL00020 CONNECTOR(WAFER) LWL0640(2PIN) (J7(not connected)) -
Page 31
FW500 Service Manual 6670T0102200 INDUCTANCE 220uH(NT SERIES) 6670T0001020 INDUCTANCE HB-1M2012-121JT(TP2,LP2,DBB) L3,L4,L5,L6,L7,L8,L9 6713CHP04700 CONDENSER-CHIP CS1608 680J500NR(47pF) MC1,MC16 6704C350470A CONDENSER-CHIP(SMD) 470uF/25V, 10×10 MC2,MC4 6704C250330A CONDENSER-CHIP(SMD) 330uF/25v, 8×10 MC3,MC5 6713CHP06800 CONDENSER-CHIP CS1608 680J500NR(68pF) MC6,MC7,8,MC10 6713CHP01040 CONDENSER-CHIP CS1608 104J500NR(100nF) MC9,MC5,MC11 6281I0015040 TRANSISTOR CHIP KTA1504… -
Page 32
FW500 Service Manual 6527IF002000 RESISTOR-CHIP 1/10W(2012) RR1220P-200F(20Ω)(2012) 6527IF000000 RESISTOR-CHIP 1/10W RR1220P-000F(0Ω)(2012) R17,R18 6528IF003900 RESISTOR-CHIP 1/10W(1608) RR0816P-390F(39, 1%)) R23,R24,R25,R26,R27,R28,R29,R30 6528IF301530 RESISTOR-CHIP 1/10W(1608) RR0816P-153F(15k, 1%)) R31,R32 6528IF004700 RESISTOR-CHIP 1/10W(1608) RR0816P-470F(47, 1%)) R33,R36 6528IF303630 RESISTOR-CHIP 1/10W(1608) RR0816P-363F(36k, 1%)) 7600STA1105B TACT S/W KPT-1105B(DJTA-1102C) SW1,SW2,SW3,SW4… -
Page 33
FW500 Service Manual 1.4 FW500_LCD REAR Part Number Specification Part Name Location Q’ty 7212D004093A SW LCD WDN0768(SW-1S OMV3 LCD) CLCD3 2000A0000660 BRACKET-LCD 114.8*44.8*BLACK(SW-1) 7809CAL00330 CONNECTOR 53047 3PIN CONNECTOR 7809CAL00220 CONNECTOR 53047 2PIN CONNECTOR 6713CHP01040 CONDENSER-CHIP CS1608 104J500NR(100nF) L1,L2 6670T0016080 INDUCTANCE… -
Page 34
FW500 Service Manual 1.5 FW500_LED REAR Part Number Specification Part Name Location Q’ty 7809CAL00330 CONNECTOR 53047 3PIN CONNECTOR 7809CAL00220 CONNECTOR 53047 2PIN CONNECTOR C1,C2 6713CHP01040 CONDENSER-CHIP CS1608 104J500NR(100nF) 6713CHP01050 CONDENSER-CHIP CS1608 105J500NR(1uF) ZERO/RED1,TARE/RED1, 7232DR050330 LED LAMP ø5-RED 40 mcd LSR 50330 STABLE/RED1,LOW_BAT/RED1 LED LAMP 고무… -
Page 35
FW500 Service Manual R11,R12 6538ID301530 RESISTOR-CHIP 1/16W RR0510P-153D(15k) 6224I0058170 CS5817[SMD] U5,U7 7230D0030560 KHN305613(3DIGIT CATHODE) 6110PFW00010 LED REAR DISPLAY PCB 8/31/2015… -
Page 36
FW500 Service Manual 1.6 FW500_LED CABLE Part Number Part Name Specification Location Q’ty 7840W0004640 CONNECTOR WIRE Φ5*28AWG*9C(5C)*360MM_LED 7840W0004641 CONNECTOR WIRE Φ5*28AWG*9C(3C)*360MM*케이스홀드_LCD 7840W0004642 CONNECTOR WIRE Φ5*28AWG*9C(5C)*620MM_REAR 7840W0004643 CONNECTOR WIRE 16BNC-02R*2P/120MM_POWERCABLE 7562P121000F SMPS ADAPTOR 100-240V/12V1.5A(KOR,콘넥터)5M 8/31/2015… -
Page 37
FW500 Service Manual 8.1.2 FW500 (Mechanical part) 1.1 BODY ASS’Y (PPPFW4MBODPPPPP1) Image Part Code Parts Name DESCRIPTION Unit Q’ty 2000A0003900 BODY FW500 240.3*238 2000A0003910 BATTERY COVER FW500 161*134*13 2000A0002940 BATTERY COVER BOLT ø16*7 2630A0000760 BATTEY RUBBER FW-500 415mm 2000A0003920 FOOT ∮40*53… -
Page 38
FW500 Service Manual 2010A0000260 WATER LEVEL GAGE COVER GAGE COVER(POSCALE) 1502MSU04120 M SCREW M4X12 M SCREW M4X12 1510MSU04120 T SCREW M4X12 T SCREW M4X12 1000A0001500 BATTERY BRACKET 45*50*1.2t 1540MSU06000 NUT(HEX) M6*8(SUS) 글루건 0.005 8/31/2015… -
Page 39
FW500 Service Manual 1.2 DISPLAY ASS’Y (PPPFW4MDISPPPPP1) Image Part Code Parts Name DESCRIPTION Unit Q’ty 2000A0003850 REAR DISPLAY CASE FW-500 202*87*36 2000A0003860 DISPLAY BRACKET FW-500 84*83*32 2000A0003870 DISPLAY BRACKET COVER FW-500 80*79*10 2630A0000780 DISPLAY O RING FW-500 520mm 7640S0012620 BUSHING TAIL ø7*27… -
Page 40
FW500 Service Manual 2000A0003940 KEY KNOB FW-500 47*40*7.1T 1503MSU03080 SCREW-MACHINE(WPH)M3*8-SUS SCREW-MACHINE(WPH)M3*8-SUS 2630A0000090 O-RING O-RING P15 1502MSU03080 M SCREW M3X8 M SCREW M3X8 1000A0001490 SEALING PLATE FW-500 29*17*1t 2620A0000380 SEALING RUBBER FW-500 32.7*20.9 9900A0000010 BOLT-SEALING M3*26(NT-200, 201A)황동 9900A0000020 SEALING Φ10*5.6 8/31/2015… -
Page 41
FW500 Service Manual 1.3. TRAY ASS’Y (PPPFW4MTRYPPPPP1) Image Part Code Parts Name DESCRIPTION Unit Q’ty 1000A0001480 TRAY (SUS) FW-500 266*231*70.5*0.8t 2000A0003880 TRAY (ABS) FW-500 247*212*15T 1502MSU0412 M SCREW M4X12 M SCREW M4X12 8/31/2015… -
Page 42
FW500 Service Manual 1.4. UPPER CASE ASS’Y (PPPFW4MUPCPPPPP1) Image Part Code Parts Name DESCRIPTION Unit Q’ty 2000A0003890 UPPER CASE FW-500 240*215*56 1502MSU03080 M SCREW (PH) M3*8 2630A0000760 BATTEY RUBBER FW-500 415mm 2620A0000370 PLATFORM RUBBER ∮99*4.5 1000A0001470 BELLOWS PLATE ∮99.5*1.6t 1000A0001460 PLATFORM RUBBER GUIDE FW-500 55*1.6T… -
Page 43
FW500 Service Manual 1.5. PLATFORM ASS’Y (PPPFW4MPLAPPPPP1) Image Part Code Parts Name DESCRIPTION Unit Q’ty 1100A0001270 UPPER PLATFORM FW-500 123*59*27T 1030A0004910 LOWER PLATFORM FW-500 142*73*13.6T 1533MSU05120 BOLT-WRENCH(FH)M5X12 BOLT-WRENCH(FH)M5X12 1532MSU04150 BOLT-WRENCH(ST)M4*15-SUS BOLT-WRENCH(ST)M4*15-SUS 1540MSU04000 NUT(HEX) M4*07-SUS NUT(HEX) M4*07-SUS 1510MSU0412 T SCREW M4X12… -
Page 44
Image Part Code Parts Name DESCRIPTION Unit Q’ty 9104A0000150 C/T BOX FW500 426*326*166 9204A0000080 STYROFORM BOX(LOWER) FW500 420*310*80 9204A0000090 STYROFORM BOX(UPPER) FW500 420*310*80 9106A0000050 CT GUIDE FW500 750 X 30 X 5 MANUAL 9305A000001B POLY BAG 500*650*0.04T(S2000)(SET,HD) 9400A0000460 SILICAGEL 8/31/2015… -
Page 45
FW500 Service Manual 1.7. IMAGE ASS’Y (PPPFW4MIMGBPPPPP1) Image Part Code Parts Name DESCRIPTION Unit Q’ty 9020FW410330 Sticker (Warning) 9020FW420330 Sticker (Spec.) 9020FW43033-0 Sticker (Sus Tray Sticker) FW-500 52.5*1t 3070FW400330 FRONT DISPLAY CASE 9020FW44033-0 Sticker(COVER) 9020-FW4-1533-0 CAPASticker (Capa.) 8/31/2015… -
Page 46
TILTING DISPLAY BRACKET GUIDE FW500 79*36.2*1.2t SUS304 2610A0000170 HANDLE(INSERT) CI-200S SUS M6*7 1000A000168A TILTING DISPLAY BRACKET FW500 76.60*60*1.2t SUS304 8.1.3 FW500 (Design part) Part Name Type Material Design Code (KO) Design Code (EN) Front Display Case (LCD) 필름인서트 사출 3070-FW4-0000-0… -
Page 47
FW500 Service Manual Tray Sheet 네임플레이트 3800-FW4-0033-0 Sticker (Warning) 스티커류 Silver oiled paper 9020-FW4-1000-0 9020-FW4-1033-0 Sticker (Spec.) 스티커류 Silver oiled paper 9020-FW4-2000-0 9020-FW4-2033-0 Sticker (Sus Tray Sticker) 스티커류 Transparent Sticker 9020-FW4-3000-0 9020-FW4-3033-0 Sticker(COVER) 9020-FW4-4000-0 9020-FW4-4033-0 Sticker (Capa.) 스티커류 Silver oiled paper 9020-FW4-0633-0 Sticker (Capa.)
7. Error Messages & Solution
Error Message
on Display
«Err 0»
«Err 1»
«Err 2»
«Err 3»
«Err 9»
«Err 11»
«Err 12»
«Err 14»
Description
The «Err 0» occurs when scale is not stable.
The «Err 1» occurs when a current zero point has
shifted from the last span calibration.
The «Err 2» is not a real error. Only it prompts
return CAL switch to the normal position.
The «Err 3» is an overload error.
The «Err 9» is no weight error. When scale is in
counting mode, you must load the weight.
If you have no weight on your scale, you can see
this error message.
The «Err 11» means a writing error of the internal
nonvolatile memory. To recognize this error, be
sure to check the voltage on the circuit and do
calibration procedures.
The «Err 12» warns that the scale has lost the
parameters for weighing regulations or has lost
the factors for a digital span calculation.
The «Err 14» means calibration range is not
correct.
26
FW500 Service Manual
Solution
Remove unstable facts.
Please call your CAS
dealer.
Please call your CAS
dealer.
Please remove the
weight.
Please load the weight
on your tray.
If it still has «Err 11»,
replace the digital
module.
Enter each condition
codes again.
Please try a span
calibration again if still
not fixed.
Please call your CAS
dealer.
8/31/2015
Уровень сложности: новичок.
Необходимые инструменты: отвертка крестовая, гири класса М1.
Необходимые навыки: владение методикой калибровки весов.
Здравствуйте, друзья! Сегодня у нас ремонт порционных/фасовочных весов CAS SW 1 с пределом взвешивания 5 кг. Проблема следующая: при включении весы запускаются, проходят тестирование, но в режим взвешивания весы не выходят. Вместо этого на весах CAS SW отображается ошибка Err 1. Ошибка Err 1 на весах CAS может появиться, например, как из-за неисправности датчика, так и в результате перегрузки или удара весов.
В первую очередь можно попробовать провести калибровку весов CAS SW. В случае, если откалибровать не удастся, тогда проблема кроется более глубоко и нужно будет делать диагностику датчика веса.
В нашем случае весы довольно старые, экземпляр 2004 года, весам практически пятнадцать лет.
Чтобы войте в режим калибровки нужно снять защитный щиток на дне корпуса, для этого нужно открутить винт находящийся под грузоприемной платформой и винт на дне весов, который фиксирует щиток. Внимание! Щиток опломбирован.
Повреждение пломбы ведет к потере гарантии, если весы на гарантии, а также поверка становится недействительной, если у весов действующий срок поверки. За использование неповеренных весов предусмотрен штраф, поэтому самостоятельно калибровать весы не рекомендуем.
Если же весы используются в личных целях, например дома на кухне, то откалибровать можно по следующей схеме. Данная схема актуальна для весов 2004 года и ниже. Если же у вас весы более новые, то калибровка может отличаться, в таком случае, опять же не рекомендуем самостоятельно проводить операцию.
- Зажимаем кнопку калибровки, не отпуская включаем весы, на дисплее три раза появится сообщение CAL и дисплей погаснет.
- Нажимаем кнопку включения до появления сообщения ULOAD.
- Разгружаем платформу, нажимаем кнопку включения, происходит калибровка нулевой точки, затем на дисплей выводится сообщение LOAD.
- Нагружаем весы гирей, масса которой равна значению наибольшего предела взвешивания.
- Нажимаем кнопку включения, весы запоминают значение нагрузки, после чего выводят сообщение END.
- Разгружаем весы, нажимаем кнопку обнуления. Если калибровка прошла успешно, весы перезапускаются и выходят в режим взвешивания.
Итог по ремонту фасовочных/порционных весов CAS SW: в нашем случае избавится от ошибки Err 1 в весах CAS SW помогла калибровка. Весы либо перегрузили, либо был удар по платформе, но датчик остался цел. После калибровки весы выходят в режим взвешивания и функционируют нормально. На этом ремонт весов CAS SW успешно завершен.
Если у вас проблема с весами, обращайтесь к нам! Заявки на ремонт весов принимаем по телефону +7 985 210-97-99.
Позвонить
Если у вас есть вопросы, оставляйте в комментариях или пишите в наш
(Visited 6 689 times, 1 visits today)
Наш адрес: г. Москва, ул. Полярная, д. 31, стр. 1. Телефон: +7 495 649 16 77 (Skype, ICQ). Режим работы: понедельник — пятница с 9:00 до 18:00; суббота и воскресенье — выходной. Доставка по России, Белоруссии, Украине, Казахстану: Москва, Подольск, Сергиев Посад, Истра, Рязань, Курск, Липецк, Тула, Иваново, Воронеж, Ярославль, Тверь, Смоленск, Калуга, Белгород, Орел,
Тамбов, Кострома, Брянск, Красноярск, Норильск, Кемерово, Новокузнецк, Новосибирск, Омск, Барнаул, Иркутск, Братск, Бийск, Улан-Удэ, Томск, Абакан, Чита, Горно-Алтайск, Кызыл, Санкт-Петербург,
СПб, Выборг, Вологда, Череповец, Мурманск, Сыктывкар, Ухта, Архангельск, Северодвинск, Великий Новгород, Петрозаводск, Гомель, Гродно, Витебск, Могилев, Брест, Минск, Алма-Ата, Астана,
Ереван, Киев, Днепропетровск, Львов, Ташкент, Могилев, Псков, Калининград, Нарьян-Мар, Уфа, Стерлитамак, Самара, Тольятти, Сызрань, Нижний Новгород, Арзамас, Саратов, Энгельс, Пермь,
Ижевск, Казань, Набережные Челны, Бугульма, Пенза, Оренбург, Орск, Чебоксары, Новочебоксарск, Ульяновск, Киров, Йошкар-Ола, Саранск, Екатеринбург, Верхняя Пышма, Серов, Челябинск,
Магнитогорск, Снежинск, Тюмень, Курган, Нижневартовск, Сургут, Надым, Ростов-на-Дону, Волгодонск, Таганрог, Волгоград, Волжский, Краснодар, Армавир, Астрахань, Майкоп, Владивосток,
Уссурийск, Хабаровск, Комсомольск-на-Амуре, Советская Гавань, Южно-Сахалинск, Благовещенск, Петропавловск-Камчатский, Мирный, Ставрополь, Минеральные Воды, Махачкала, Нальчик, Алушта, Армянск, Джанкой, Евпатория, Керчь, Севастополь, Симферополь, Судак, Крым, Феодосия, Ялта. Сайт отвечает на вопросы: Как отремонтировать, настроить, установить оборудование? Где скачать документацию (инструкцию, мануал)? Где посмотреть партномер? Где купить запчасти (запасные
части, зип), комплектующие, аксессуары и термоэтикетка, чековая лента для весов, термопринтеров штрих-кода, чековых принтеров? Обслуживание весов, кассовых аппаратов, термопринтеров,
терминалов сбора данных, сканеров штрих-кода: каким образом возможно своими силами? Вас интересует наличие, цена, купить запчасти за наличный и безналичный расчет? — сделайте запрос
нашим менеджерам. Официальный сайт компании Zipstore.ru.
КАЛИБРОВКА ВЕСОВ CAS
Во всех весах (кроме индустриальных) калибровка разбита на 4 важных подкалибровки: С-1цифровое значение датчика и аналогового модуля.
С-2время импульса запроса на аналоговый модуль(не важный параметр). С-3калибровка весом.
С-4опции настройки НВП и дискреты в восмибитном формате.(опция влияет только на арифметическое логическое устройство ,то есть если С3 калибровка не идет эту опцию трогать не следует ).
С-6 (только для 1Р-уег1.6)настройка датчиков термопринтера.
С-9 (только для ADH,1p-1.6)значение кофициента g притяжения земли.
Для весов у которых не более 4-х кнопок управления переключение подкалибровок происходит кнопкой ONOFF в обратном случае на бором на цифровой клавиатуре.
В весах с жидкокристаллическими дисплеями и светодиодными матрицами (тип sw,tp,em,mv,d1,bw,bi,ci) калибровочная кнопка, а если с вакуумным индикатором (тип ad,db,1p,adh,ap,tc,)зеленым то стоит калибровочный переключатель.
Подробное описание калибровок:
Весы CAS SW до 2006 года не пищащие
. Снять платформу открутить длинный болт под желтой наклейкой перевернуть весы открутить винт на железном ярлыке и снять его.
Нажмите кнопку и включите весы , подождите 30сек
Нажать ONOFF, на дисплее высветиться 1-ХХ , это первая опция настройки весов на нвп и дискрету .
Если нужно поменять опции используйте функции клавиш ;ZERO-переключает опцию(всего3),HOLD-сдвигает цифру в лево ,ТАЯА-набирает цифру.
Пример : набрать (1-21) нажимая тару набрать 1-Х2, нажать холд цифра2 сдвинется в лево, нажимая кнопку тара до единицы получаем 1-21. Для следующей опции нажимаем кнопку зеро и вводим вторую опцию, для сохранения опций надо ввести все три опции.
Sw2 :1-21; 2-61; 3-11
Sw5 :1-22: 2-61; 3-11
Sw10 :1-23: 2-61; 3-11
Sw20 :1-24: 2-61; 3-11
Если опции не нужно менять нажимаете ONOFF на дисплее высветиться 4XXX цифровое значение датчика, в исправных весах колеблется от 4000 до 8000, нажимаете ONOFF на дисплее высветиться 4XXX цифровое значение аналогового модуля. Нажимаете дальше ONOFF, на дисплее высветиться ULOAD ставите на место платформу без нагрузки, нажимаете ONOFF, на дисплее высветиться LOAD ставите на платформу НВП соответствующим нагрузке датчика(sw2=2kg) . Нажимаете ONOFF на дисплее высветиться END.
Калибровка завершена.
Весы CAS SW после 2006 года пищащие
Снять платформу открутить длинный болт под желтой наклейкой перевернуть весы открутить винт на железном ярлыке и снять его.
Нажмите кнопку и включите весы , подождите 30сек
На дисплее высветиться С-0. Если нужно поменять опции используйте функции клавиш ;ZERO-nереключает опцию(всего9),HOLD-выхоg из опции ,TARA-exog в опцию.
С-0 выход из опции
С-1 цифровое значение датчика С-2время импульса запроса на аналоговый модуль(не важный параметр). С-3калибровка весом.
С-4опции настройки НВП и дискреты в восмибитном формате. с С-5 поС-9 не используются.
Пример; нажимаем кнопку зеро пока на дисплее высветится С с нужной подкалибровкой С-3,нажимаем кнопку тара на дисплее, высветиться ULOAD ставите на место платформу без нагрузки, нажимаете зеро, на дисплее высветиться LOAD ставите на платформу НВП, нажимаете зеро на дисплее высветиться С-0, нажимаете зеро выходите полностью из калибровки.
Опции С-4
пример : набрать (41-01) нажимая тару набрать 41-Х1, нажать холд мерцающяя цифра переключится, нажимая кнопку тара до единицы получаем 41-01. Для следующей опции нажимаем кнопку зеро и вводим вторую опцию, для сохранения опций надо ввести все шесть опций.
SW2 :C4101,C4208,C4300,C4400,C4501,C4600 SW5: C4101,C4218,C4300,C4400,C4500,C4600 SW10: C4101,C4228,C4300,C4400,C4501,C4600 SW20: C4101,C4240,C4300,C4400,C4501,C4600
После введения всех опций ХОЛДОМ переключить на С-0.Нажать зеро.
Калибровка весов CAS SW самого нового образца (лето 2010)
- Снять калибровочную пластину, находящуюся снизу весов. Зажать калибровочную кнопку, расположенную под пластиной и одновременно включить весы кнопкой ВКЛ. На индикаторе загорится CAL 1 . Кнопкой тара листать до CAL Убедится, что весы стоят по уровню, на весах установлена платформа, и она разгружена. Нажать кнопку Zero (0), на индикаторе загорится Zero, нажать Zero (0) еще раз, начнется калибровка нуля и высветится цифровое значение нуля (для 10-ки около 15000). После появится надпись Midup. На платформу ставят половину НПВ (для 5 кг нужно ставить 2 кг) и нажимают Zero (0) . Появится цифровое значение для этой точки (для 10-ки около 45000) . После появится надпись Full, ставят на платформу НПВ и нажимают Zero (0). Появится цифровое значение для этой точки (для 10_ки около 75000). На индикаторе появится надпись Middn. На платформу ставят половину НПВ (для 5 кг нужно ставить 2 кг) и нажимают Zero (0). Вновь появляется цифровое значение для этой точки (у 10-ки — 45000) и весы выходят в CAL 3. Калибровка окончена. Выходят из нее кнопкой ВКЛ.
- Также можно откалибровать весы процентом от НПВ в CAL 7 . Кнопкой тара листать разряды кнопкой зеро листать числа. Таким образом, вводится процент, после нажимается Zero (0) появляется надпись Zero, нажать снова Zero (0) идет тест нуля, после поставить нужный вес и нажать Zero (0). Вновь появляется цифровое значение для этой точки, и весы выходят в CAL Калибровка окончена. Выходят из нее кнопкой ВКЛ.
Значение опций для CAL 4 — C41 b4; C43 0F, они универсальны для всех НПВ.
Значение дискреты выставляется в CAL 10, параметр id. Кнопкой тара листать разряды кнопкой зеро листать числа.
Цифровые значения для четырех точек: Zero, Midup, Full, Middn.
2
5 — 15500, 46300, 77000, 46300.
10 — 15000, 45000, 75000, 45000.
20 — 11600, 41700, 71800, 41700.
CAL 1 и CAL 5 — цифровое значение датчика.
CAL 6 — значение равно 5 для всех НПВ.
CAL 7 — калибровка процентом.
CAL 9 — Сила земного притяжения. Два параметра g-1 b g-2 имеют значение 9,7946. Они одинаковые для всех НПВ. Кнопкой тара листать разряды кнопкой зеро листать числа.
CAL 10 — UNIT -0 (для всех НПВ), CAPA (изменение НПВ) — 00020, 00010, 00005, 00002 соответственно для 20, 10, 5, 2кг. MID (изменение дискреты с изменением НПВ) — 00010, 00005, 00002, 00001. g — dp — 3 для всех Н11В.id — (дискрета) 0,010, 0,005, 0,002, 0,001 соответственно для 20, 10, 5, 2кг. DUAL — 0, TARE — 0 для всех НПВ по умолчанию.
CAL 11 — 00. ID весов (используется для подключения весов к компьютеру).
Весы CAS AP (m,ex)
Снять платформу, с лево от центра снять круглую крышечку . 1лоской маленькой отверткой переключить от себя красный переключатель . Включить вилку в розетку, нажать ONOFF, на дисплее высветиться CAL подождите 30сек.
Нажимаете на цифровой клавиатуре номер подкалибровки
С-1цифровое значение датчика и аналогового модуля.
С-2время импульса запроса на аналоговый модуль(не важный параметр).
С-3калибровка весом.
С-4опции настройки НВ1 и дискреты в восмибитном формате.(опция влияет только на арифметическое логическое устройство, то есть если С3 калибровка не идет эту опцию трогать не следует ).
Опции С-3
1ример калибровки весом ; нажимаем кнопку 3 на дисплее, высветиться ULOAD ставите на место платформу без нагрузки, нажимаете С , на дисплее высветиться LOAD ставите на платформу НВП, нажимаете С на дисплее высветиться ЕЫО.Если на дисплее HHHHHH или LLLLLLL значит НВ1 неправильное или есть неисправность.
Опции С-4
1ример : набрать (1-81) нажимаем на цифровой клавиатуре 8 потом 1 . Для следующей опции нажимаем кнопку С и вводим вторую опцию, для сохранения опций надо ввести все шесть опций
Опции ниже:
Ap6m: 1-81, 2-39, 3-00, 4-23, 5-07, 6-07 Ap15m: 1-81, 2-3a, 3-00, 4-23, 5-07, 6-07 Ap30m: 1-81, 2-38, 3-00, 4-23, 5-07, 6-07 Ap6ex: 1-81, 2-39, 3-80, 4-23, 5-07, 6-07 Ap15ex: 1-81, 2-3a, 3-80, 4-23, 5-07, 6-07 Ap30ex: 1-81, 2-38, 3-80, 4-23, 5-07, 6-07
После проведенной калибровки выключить весы из розетки , переключить переключатель калибровки на себя включить весы.
Весы CAS AD, ADH
Снять платформу, с лево от центра снять круглую крышечку . Плоской маленькой отверткой переключить от себя красный переключатель . Включить вилку в розетку, нажать ONOFF, на дисплее высветиться CAL подождите 30сек.
Переключение подпрограмм осуществляется кнопкой ONOFF
Нажать ONOFF, на дисплее высветиться 1-ХХ , это первая опция настройки весов на нвп и дискрету .
Если нужно поменять опции используйте функции клавиш ;ZERO-переключает опцию(всего3),HOLD-сgвигает цифру в лево ,ТАЯА-набирает цифру.
Пример программирования опций : набрать (1-81) нажимая тару набрать 1-Х8, нажать холд цифра8 сдвинется в лево, нажимая кнопку тара до еденицы получаем 1-81. Для следующей опции нажимаем кнопку зеро и вводим вторую опцию, для сохранения опций надо ввести все три опции для ADH и четыре AD.
Ad2.5:1-80, 2-52, 3-41, 4-01.
Ad5: 1-80, 2-50, 3-41, 4-03.
Ad10: 1-81, 2-51, 3-41, 4-03.
Ad25:1-80, 2-52, 3-40, 4-03
Ad30: 1-81, 2-24, 3-40, 4-03.
Adh5: 1-8A, 2-56, 3-01.
Adh10:1-88, 2-56, 3-03. Adh20:1-89, 2-55, 3-03.
Для АО:Если опции не нужно менять нажимаете ONOFF на дисплее высветиться 4ХХХцифровое значение датчика, в исправных весах колеблется от 1000 до 5000, нажимаете ONOFF на дисплее высветиться 4XXX цифровое значение аналогового модуля.
Нажимаете дальше ONOFF, на дисплее высветиться ULOAD ставите на место платформу без нагрузки, нажимаете ONOFF, на дисплее высветиться LOAD ставите на платформу НВП соответствующим нагрузке датчика^10=10кд) . Нажимаете ONOFF на дисплее высветиться END.
Для АРН:Если опции не нужно менять нажимаете ONOFF на дисплее высветиться 4ХХХцифровое значение датчика, в исправных весах колеблется от 1000 до 5000, нажимаете ONOFF на дисплее высветиться 4XXX цифровое значение аналогового модуля. Нажимаете дальше ONOFF на дисплее высветиться кооф д(не меняете). Нажимаете дальше ONOFF, на дисплее высветиться ULOAD ставите на место платформу без нагрузки, нажимаете ONOFF, на дисплее высветиться 50PER ставите на платформу 12НВП соответствующим нагрузке датчика(а01110 5kg) . , нажимаете ONOFF, на
дисплее высветиться 100PER ставите на платформуНВП соответствующим нагрузке датчика(ас11110 10kg) . Нажимаете ONOFF на дисплее высветиться END.Калибровка завершена.
После проведенной калибровки выключить весы из розетки , переключить переключатель калибровки на себя включить весы.
Весы CAS EM (R)
Перевернуть весы открутить два латунных винта на железном ярлычке и снять его. Нажмите кнопку и включите весы , подождите 30сек.
Нажимаете на цифровой клавиатуре номер подкалибровки С-1цифровое значение датчика и аналогового модуля.
С-2время импульса запроса на аналоговый модуль(не важный параметр). С-3калибровка весом.
С-4опции настройки НВП и дискреты в восмибитном формате.(опция влияет только на арифметическое логическое устройство, то есть если С3 калибровка не идет эту опцию трогать не следует ).
Опции С-3
Пример калибровки весом ; нажимаем кнопку 3 на дисплее, высветиться ULOAD ставите на место платформу без нагрузки, нажимаете С , на дисплее высветиться LOAD ставите на платформу НВП, нажимаете С на дисплее высветиться ЕЫО.Если на дисплее HHHH или LLLL значит НВП неправильное или есть неисправность.
Опции С-4
Пример программирования опций : нажимаем кнопку 4, для набора (1-81) нажимаем на цифровой клавиатуре 8 потом 1 . Для следующей опции нажимаем кнопку С и вводим вторую опцию, для сохранения опций надо ввести все восемь опций . Опции ниже: em6(r): 1-81, 2-39, 3-80, 4-23, 5-07, 6-07, 7-C0, 8-00.
em15(r): 1-81, 2-3a, 3-80, 4-23, 5-07, 6-07, 7-C0, 8-00.
em30(r): 1-81, 2-38, 3-80, 4-23, 5-07, 6-07, 7-C0, 8-00.
Весы CAS ER
Перевернуть весы открутить два латунных винта на железном ярлычке и снять его. Нажмите кнопку и включите весы , подождите 30сек.
Нажимаете на цифровой клавиатуре номер подкалибровки С-1цифровое значение датчика и аналогового модуля.
С-3калибровка весом.
С-4опции в восмибитном формате.(опция влияет только на арифметическое логическое устройство, то есть если С3 калибровка не идет эту опцию трогать не следует ).
Опции С-3
Пример калибровки весом ; листаем кнопкой «0» до С3, нажимаем «тара», на дисплее, высветиться ULOAD ставите на место платформу без нагрузки, нажимаете «тара» , на дисплее высветиться MIDD ставите на платформу 1/3НВП, нажимаете «тара» на дисплее высветиться FULL ставите на платформу НВП, нажимаете «тара» на дисплее высветиться MIDD ставите на платформу1/3 НВП ждете END.
Опции С-4
Пример программирования опций : листаем кнопкой «0» до С 4, нажимаем «тара», для набора (41-81) нажимаем на цифровой клавиатуре 8 потом 1 . Для следующей опции нажимаем кнопку «тара» и вводим вторую опцию, для сохранения опций надо ввести все 5 опций . Опции ниже:
| 41 | AC | 42 | 7F |
| 43 | 7F | 44 | 0B |
| 45 | AF |
нажимаем «тара», на дисплее, высветиться C4, кнопка «С» — выход.
Весы CAS LP
Снять платформу, открутить пластину и переключить переключатель в левое положение . Включите весы , подождите 30сек.
Опции для версии 1.5
С-0 выход из опции
С-1 цифровое значение датчика
С-2время импульса запроса на аналоговый модуль(не важный параметр).
С-3калибровка весом.
С-4опции настройки НВП
С-5 поС-9 не используются.
Опции С-3
Пример калибровки весом ; нажимаем кнопку 3 на дисплее, высветиться ULOAD ставите на место платформу без нагрузки, нажимаете ПЕЧ , на дисплее высветиться LOAD ставите на платформу НВП, нажимаете ПЕЧ на дисплее высветиться END.Eonn на дисплее HHHH или LLLL значит НВП неправильное или есть неисправность.
Опции С-4
Пример программирования опций на 15 кг: нажимаем кнопку 4 ,на дисплее высветиться REZ, нажать ПЕЧ, на дисплее высветиться 3000(7500для 30 кг,6000 для 6кг). Нажать ПЕЧ, на дисплее высветиться DUAL, нажать ПЕЧ, на дисплее высветиться 1(1-двухдиа- пазонная.0- однодиапазонная) . Нажать ПЕЧ, на дисплее высветиться CAPA, нажать ПЕЧ на дисплее высветиться 15(30-30кг,6-6кг).
Нажать ПЕЧ, на дисплее высветиться DP, нажать ПЕЧ на дисплее высветиться 433(количество нулей после запятой ). Нажать ПЕЧ, на дисплее высветиться UNIT , нажать ПЕЧ на дисплее высветиться1000(1кг-1000,100гр-100). ). Нажать ПЕЧ, на дисплее высветиться LBFG нажать ПЕЧ на дисплее высветиться 0(0-кг,1-фунты). Нажать ПЕЧ, на дисплее высветиться SNODE, нажать ПЕЧ, на дисплее высветиться 11111.Все
Весы CAS LP-1.6
Снять платформу, открутить пластину и переключить переключатель в левое положение . Включите весы , подождите 30сек.
Опции для версии 1.6
С-0 выход из опции
С-1 цифровое значение датчика
С-2время импульса запроса на аналоговый модуль(не важный параметр).
С-3калибровка весом.
С-4 не используются.
С-6 калибровка ИК датчиков термопринтера.
с С-5 поС-9 не используются.
Пример калибровки весом ; нажимаем кнопку 3 на дисплее, высветиться ULOAD ставите на место платформу без нагрузки, нажимаете ПЕЧ , на дисплее высветиться LOAD ставите на платформу НВП, нажимаете ПЕЧ на дисплее высветиться END^^u на дисплее HHHH или LLLL значит НВП неправильное или есть неисправность.
Нвп весов меняется перепрошивкой.
Опции С-6 калибровка ИК-датчиков.
Если какой либо датчик не работает, весы индицируют красным индикатором в бумажном отсеке.
Нажимаем 6 ,на дисплее высветится CAL6 130 PoFF 4(4-значение с датчика,130 порог срабатывания датчика ).Закрываете рукой датчик присутствия этикетки и смотрите значение PoFF X ,порог срабатывания датчика (Z) рассчитывается так Xmin+ (Xmax- Xmin)=Z ,полученный результат вводим на клавиатуре нажимаете ПЕЧ.
Нажимаем стрелку в верх ,на дисплее высветится CAL6 90 PEnd 148 (148-значение с датчика,90 порог срабатывания датчика ).Открываем бумажный отсек находим п- образный зеленый датчик ,двигаем бумагу вперед назад между просветом и этикеткой и смотрите значение PEnd X ,порог срабатывания датчика (Z) рассчитывается так Xmin+ (Xmax-Xmin)=Z, полученный результат вводим на клавиатуре нажимаете ПЕЧ.(неисправность в виде проскакивающих полторы этикетки).
Нажимаем стрелку в верх ,на дисплее высветится CAL6 128 HEAD144 (144-значение контраста головы термопечати , 128 текущее значение ). Вводим на клавиатуре значение контраста чем выше тем контрастней .СБР выход из калибровки.
Весы CAS DB
Калибровочный переключатель находится под бумажной пломбой ,отверткой переключить в право красный переключатель . Включить вилку в розетку, нажать ONOFF, на дисплее высветиться CAL подождите 30сек.
Переключение подпрограмм осуществляется кнопкой ONOFF
Нажать ONOFF, на дисплее высветиться 1-ХХ , это первая опция настройки весов на нвп и дискрету .
Если нужно поменять опции используйте функции клавиш ;ZERO-переключает опцию(всего4),HOLD-сgвигает цифру в лево ,ТАЯА-набирает цифру.
Пример программирования опций : набрать (1-81) нажимая тару набрать 1-Х8, нажать холд цифра8 сдвинется в лево, нажимая кнопку тара до еденицы получаем 1-81. Для следующей опции нажимаем кнопку зеро и вводим вторую опцию, для сохранения опций надо ввести все 4 опции .
Опции;
DB-60: 1-81, 2-39 , 3- 40 , 4-02
DB-150: 1-81, 2-3a , 3- 40 , 4-02
Если опции не нужно менять нажимаете ONOFF на дисплее высветиться 4ХХХцифровое значение датчика, в исправных весах колеблется от 1000 до 5000, нажимаете ONOFF на дисплее высветиться 4XXX цифровое значение аналогового модуля.
Нажимаете дальше ONOFF, на дисплее высветиться ULOAD ставите на место платформу без нагрузки, нажимаете ONOFF, на дисплее высветиться LOAD ставите на платформу НВП соответствующим нагрузке датчика^Ь150 = 150kg) . Нажимаете ONOFF на дисплее высветиться END.
После проведенной калибровки выключить весы из розетки , переключить переключатель калибровки в лево включить весы.
Весы серии CAS DB-II
Для того чтобы войти в режим калибровки необходимо одновременно нажать кнопку калибровки и клавишу ON/OFF, кнопка калибровки находиться под пластиной на задней панели индикатора.
- Нажимая клавишу „M” (MODE) дойти до надписи на индикаторе C-3.
- Нажать клавишу S (SET), после чего на дисплее высветиться надпись ULOUD, потом Stabl? после чего на дисплее высветиться надпись LOUD
- Устанавливается соответствующий вес по НПВ и нажимаем клавишу „S” (SET).
- Микропереключатель возвращаем в исходное положение. Калибровка окончена.
Весы CAS ND
Калибровочный переключатель находится под железным ярлыком на задней крышке ,отверткой переключить в центр весов красный переключатель . Включить вилку в розетку и нажать ONOFF, на дисплее высветиться CAL подождите 30сек.
Переключение подпрограмм осуществляется кнопкой ONOFF
Нажать ONOFF, на дисплее высветиться 1-ХХ , это первая опция настройки весов на нвп и дискрету .
Если нужно поменять опции используйте функции клавиш ;ZERO-переключает опцию(всего4),HOLD-сgвигает цифру в лево ,ТАЯА-набирает цифру.
Пример программирования опций : набрать (1-81) нажимая тару набрать 1-Х8, нажать холд цифра8 сдвинется в лево, нажимая кнопку тара до еденицы получаем 1-81. Для следующей опции нажимаем кнопку зеро и вводим вторую опцию, для сохранения опций надо ввести все 4 опции .
Опции;
nd-300: 1-81,2-20,3- 41,4-01
Если опции не нужно менять нажимаете ONOFF на дисплее высветиться 4ХХХцифровое значение датчика, в исправных весах колеблется от 1000 до 5000, нажимаете ONOFF на дисплее высветиться 4XXX цифровое значение аналогового модуля.
Нажимаете дальше ONOFF, на дисплее высветиться ULOAD ставите на место платформу без нагрузки, нажимаете ONOFF, на дисплее высветиться LOAD ставите на платформу НВП соответствующим нагрузке датчика(nd300 = 300kg) . Нажимаете ONOFF на дисплее высветиться END.
После проведенной калибровки выключить весы из розетки , переключить переключатель калибровки в лево включить весы.
Весы CAS DL до 2006г
В задней части головы открутить железный язычок , нажать на кнопку калибровки и включить весы . На дисплее высветится Set.
Вошли в калибровку!
Кнопкой ТАРА просматриваем установочные опции , они должны быть такими;
60kg =0-0,1-0,2-4,3-2,4-1,5-2,6-0,7-0,8-0,9-0. 150kg=0-0,1-0,2-4,3-2,4-2,5-2,6-0,7-3,8-0,9-0.
Если опции не соответствуют, меняем их кнопкой ЗЕРО. Если опции соответствуют Нажимает снова ТАРУ до значения 0-0, кнопкой ЗЕРО нажимаем до значения St 0-3. Убираем с платформы не нужный вес и нажимаем ЗЕРО, на дисплее высветится UNLOAD, нажимаем ЗЕРО, на дисплее высветится LOAD. Ставим на платформу вес НВП(весы на 150кг значит ставим 150кг) нажимаем ЗЕРО.На дисплее должно высветится END затем St,если это не так(пищет HHHH или ЬЬЬЬЬ)скорей всего не исправны весы. Для выхода из калибровки выключить затем включить весы.
Весы CAS DL (N) после 2006
В задней части головы открутить железный язычок , нажать на кнопку калибровки и включить весы . На дисплее высветится С-0.
Вошли в калибровку!
Опции для версии (N)
С-0 выход из опции
С-1 цифровое значение датчика С-2время импульса запроса на аналоговый модуль(не важный параметр). С-3калибровка весом.
С-4опции настройки НВП
С-5 поС-9 не используются.
Опции С-3
Кнопкой ТАРА нажимаем до С-3, нажимаем ЗЕРО, на дисплее высветится UNLOAD. Нажимаем ЗЕРО, на дисплее высветится LOAD. Ставим на платформу вес НВП(весы на 150кг значит ставим 150кг) нажимаем ЗЕРО. На дисплее высветится С-3.
Опции С-4
Кнопкой ТАРА нажимаем до С-4, нажимаем ЗЕРО, на дисплее высветится 150kg=4101,4268,4303,4400,4580,4600.
60kg=4101,4260,4303,4400,4580,4600.
Весы CAS CI-2001A, BI, BW
- 1. Для входа в режим калибровки следует включить питание на задней панели с одновременным нажатием кнопки под планкой с надписью Далее нужно нажать кнопку TARA, после чего высветится надпись < CAL 1 > устройство перейдет к первой (из пяти) калибровке.
Переход от одной калибровки к следующей по номеру выполняется нажатием клавиши ВВОД; одновременно сохраняется в памяти вновь введенное число.
- Установка наибольшего предела взвешивания (НПВ)
После высвечивания на индикаторе надписи < CAL 1 > устройство автоматически укажет запрограммированное ранее значение НПВ. Его новое значение в килограммах допускается вводить в интервале от 1 до 99999 .
- Установка дискретности
Завершив с помощью клавиши ВВОД предыдущую калибровку, переходят к следующей; на индикаторе автоматически выводится сначала надпись < CAL 2 >, а затем — прежнее значение дискретности. Его новое значение выбирают в килограммах из ряда: 0,001; 0,002; 0,005; 0,01; 0,02; 0,05; 0,1; 0,2; 0,5; 1; 2; 5 путем нажатия клавиши БРУТ/НЕТТ соответствующее число раз. При достижении значения 5 цикл повторяется вновь. Устанавливаемая дискретность не должна быть меньше, чем 0,0001 от величины НПВ.
- Выбор рабочей точки для калибровки.
При калибровке весов, т.е. выборе коэффициента усиления электронной схемы, может оказаться, что число эталонных гирь не достаточно для калибровки при наибольшем пределе взвешивания. В этом случае можно сместить рабочую точку на нагрузочной характеристике весов и калибровать при меньших нагрузках. Конечно, при этом гарантии на правильную калибровку нет, и необходимо после этого весы поверять. Завершив с помощью клавиши ВВОД предыдущую калибровку, переходят к следующей; на индикаторе автоматически выводится сначала надпись < CAL 3 >, а затем — прежнее положение рабочей точки на характеристике. Допускается устанавливать новую рабочую точку в пределах от 1 до 99 999 кг в абсолютном выражении или от 10 до 100% от наибольшего предела взвешивания в относительном. Если она установлена менее, чем на 10 %, появляется сообщение об ошибке < Err 22 >, а если выше наибольшего предела взвешивания — сообщение об ошибке < Err 23 >.
Правила ввода данной характеристики см. п. 1.и 5. Калибровка нуля Завершив с помощью клавиши ВВОД предыдущую калибровку, переходят к следующей калибровке нуля без ввода числовых данных. Предварительно платформа весов должна быть освобождена от груза. На индикаторе автоматически выводится сначала надпись < CAL 4 >, а затем будет показано оцифрованное значение текущего веса в единицах внутреннего разрешения, как при проверке АЦП,.
Калибровка нуля начинается после дополнительного нажатия клавиши ВВОД. В процессе ее проведения на индикаторе слева направо будут выводиться штрихи < — >. После 4-го штриха < — — — — > в случае успешного прохождения калибровки нуля произойдет автоматический переход к калибровке < CAL 5 >.
- Калибровка коэффициента усиления
После высвечивания на индикаторе надписи < CAL 5 > появится сообщение < LoAd >, означающее, что надо установить на платформу весов груз согласно п. 3 и нажать клавишу ВВОД. В процессе калибровки на дисплее будут высвечиваться штрихи < >, а после ее завершения — надпись < Good >.
Если весы не прошли калибровку, появляется сообщение об ошибке < Err24 >. Тогда надо попытаться перекалибровать весы с меньшим разрешением.
Весы CAS PDI
Индикатор PDI платформенных весов. Дисплей универсальный и предназначен для разных платформ с различным максимальным весом. Поэтому изначально выставляем в индикаторе максимальный вес исходя из характеристик тензодатчиков платформы и после этого калибруем.
На задней части дисплея откручивается болт, вытаскивается аккумулятор, под ним будет пластина, откручиваем два болта.
Зажимаем кнопку под пластиной и включаем дисплей.
На дисплее будет CAL-1, кнопкой T листаем до CAL-3 или CAL-7
1 вариант CAL-3
На дисплее будет CAL-1, кнопкой T листаем до CAL-3, нажимаем 0 (zero) для входа в режим калибровки. Переход кнопкой 0. Сначала пустая платформа — потом 1/3 максимального веса — полный вес — 1/3 максимального веса.
2 вариант CAL-7 (калибровка процентом от веса)
На дисплее будет CAL-1, кнопкой T листаем до CAL-7, нажимаем 0 (zero) для входа в режим калибровки. Указываем вес которым будем калибровать. Переход кнопкой 0. Сначала пустая платформа — потом указанный вес. После завершения калибровки выйдет в CAL-1.
Выключаем, включаем, проверяем.
