РеГуЛИРовкА ПАРооБРАзовАнИя
Присоедините направляющую пара
к рассекателю пара. отрегулируйте интенсивность
и направление выходящего пара.
FINE — рассеянное увлажнение
ULTRA FINE — узконаправленное увлажнение
установите направляющую пара с рассекателем
пара на резервуар для воды и накройте
верхней панелью.
устРойство И ЭксПЛуАтАЦИя
АвтоМАтИЧескИй РежИМ
ПоддеРжАнИя вЛАжностИ
При достижении заданного уровня влажности
увлажнитель переходит в режим ожидания.
если через некоторое время уровень влажности
воздуха понизится более, чем на 2%, увлажнитель
возобновит работу для достижения заданного
уровня.
в режиме непрерывного парообразования —
«со», увлажнитель переходит в режим
ожидания, когда заканчивается вода
в резервуаре. включается звуковая индикация
и загорается надпись — «REFILL».
вставьте сетевой шнур в розетку электросети
и включите питание увлажнителя. задайте
желаемый уровень влажности — «D.hUMID»
и уровень мощности парообразования.
увлажнитель начнет работать в режиме
непрерывного парообразования — «со».
Чтобы ограничить время работы увлажнителя,
установите таймер на 1 – 12 часов.

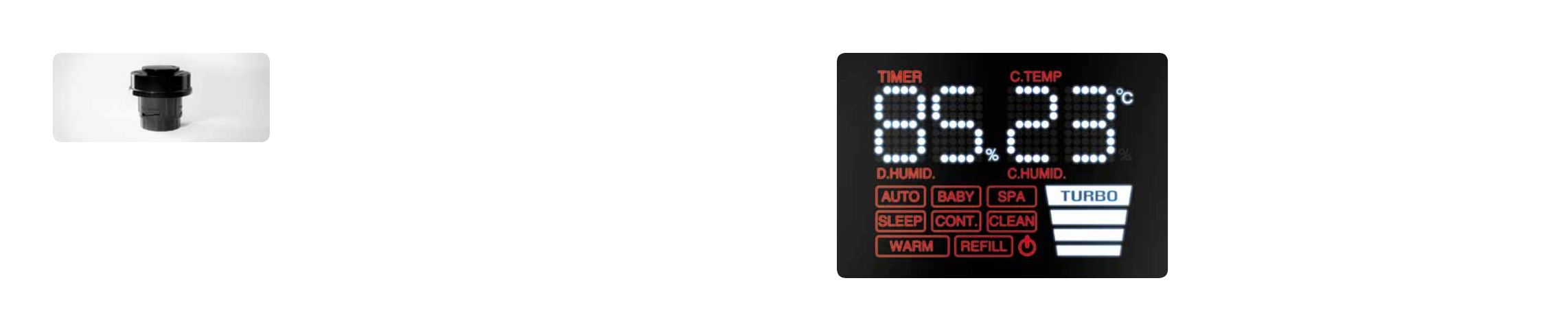

ПАнеЛь уПРАвЛенИя
REFILL — предупреждение о недостаточном количестве воды.
WARM — индикатор работы функции теплого пара.
TIMER — заданное время работы.
C.TEMP — текущая температура.
D.hUMID — заданная влажность воздуха.
C.hUMID — текущая влажность воздуха.
CLEAN — предупреждение о необходимости очистки увлажнителя воздуха.
TURBO — индикатор максимальной мощности парообразования.
CO — индикатор непрерывного парообразования.
21
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
В случае неполадок в работе увлажнителя, прежде чем обратиться в сервисный центр за технической поддержкой, проверьте следующее:
НЕПОЛАДКИ
ВОЗМОЖНАЯ ПРИЧИНА
СПОСОБ УСТРАНЕНИЯ
Отсутствует выходной воздуш-
ный поток и не происходит
выпуск пара.
Вилка сетевого шнура не вставлена в розетку элек-
тросети.
Недостаточно воды в резервуаре. Проверьте, не горит
ли красный световой индикатор «REFILL»?
Вставьте вилку сетевого шнура в розетку электросети.
Налейте воду в резервуар.
Воздушный выходной поток
имеется, но выпуск пара не
происходит.
В резервуаре слишком много воды.
Влажность воздуха в помещении соответствует или
выше заданной влажности.
В резервуаре для воды присутствует чистящее сред-
ство
Снимите резервуар и слейте излишнюю воду.
Увлажнитель будет работать только в том случае, если
влажность воздуха в помещении ниже заданной.
Промойте устройство чистой водой в соответствии с
инструкциями по чистке, приведенными в данном руковод-
стве.
Не работает функция подогре-
ва воды.
Увлажнитель работает непродолжительное время.
Для подогрева воды необходимо некоторое время. Выпуск
теплого пара начинается не раньше, чем через 10 минут
после включения функции подогрева воды.
Недостаточное парообразова-
ние.
Вы используете слишком холодную воду.
Поверхность распылителя загрязнена.
Включите увлажнитель на максимальную мощность на
10 минут. После этого выпуск пара нормализуется.
Произведите чистку распылителя и резервуара в соответ-
ствии с инструкциями по чистке, приведенными в данном
руководстве.
BORK — HF SUL 6060 BK — MANUAL RU.indd 21
BORK — HF SUL 6060 BK — MANUAL RU.indd 21
6/25/08 1:47:32 PM
6/25/08 1:47:32 PM
Характеристики, спецификации
Инд. выбранной мощности:
Да
Индикация режима работы:
Да
Инд. заданной влажности:
Да
Инд. влажности в помещении:
Да
Материал изготовления корпуса:
пластик
Наим. фильтр предварит. очистки:
AS WIN 1755 F
Фильтр предварит. очистки:
Да
Тип воздухоувлажнителя:
ультразвуковой
Макс. производительность:
550 г/ч
Рек. площадь помещения (в 2.6 м):
до 35 кв. м
Тип управления:
электронный
Ультразвук. распыление воды:
Да
Регул. влажности воздуха:
Да
Потребляемая мощность:
120 Вт
Инструкция к Увлажнителю Воздуха Bork HF SUL 1755 SI
BORK — HF SUL 1755 SI — manual R1 1BORK — HF SUL 1755 SI — manual R1 1 08.08.2006 13:22:5208.08.2006 13:22:52
УВЛАЖНИТЕЛЬ ВОЗДУХА
BORK HF SUL 1755 SI
BORK — HF SUL 1755 SI — manual R2 2BORK — HF SUL 1755 SI — manual R2 2 08.08.2006 13:22:5208.08.2006 13:22:52
СОДЕРЖАНИЕ
5
Меры безопасности, рекомендуемые компанией BORK
7
Технические характеристики
7
Комплектация
8
Описание прибора
10
Эксплуатация
16
Обслуживание
3
BORK — HF SUL 1755 SI — manual R3 3BORK — HF SUL 1755 SI — manual R3 3 08.08.2006 13:22:5208.08.2006 13:22:52
Поздравляем
с приобретением нового увлажнителя воздуха BORK HF SUL 1755 SI
BORK — HF SUL 1755 SI — manual R4 4BORK — HF SUL 1755 SI — manual R4 4 08.08.2006 13:22:5208.08.2006 13:22:52
В ПЕРВУЮ ОЧЕРЕДЬ МЫ ЗАБОТИМСЯ О БЕЗОПАСНОСТИ
Компания BORK уделяет большое внимание технике безопасности. При разработке и производстве наших изделий мы стремимся сделать безопасным
пользование ими. Кроме того, мы просим Вас соблюдать обычные меры безопасности при работе с электроприборами и выполнять следующие меры
предосторожности:
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ИСПОЛЬЗОВАНИИ УВЛАЖНИТЕЛЯ ВОЗДУХА И ДРУГИХ ЭЛЕКТРОПРИБОРОВ
Уважаемый покупатель! Поздравляем Вас
В противном случае может быть причинен
• Используйте только одну розетку с номиналом
с приобретением нового увлажнителя воздуха.
вред Вашему здоровью.
выше 7 А. Использование одной розетки для
При правильном обращении он прослужит Вам
• Убедитесь, что крышка бака для воды плотно
нескольких приборов одновременно может
долгие годы. Перед его использованием вни-
закручена. Не наливайте слишком много
послужить причиной возгорания. Используйте
мательно изучите данную Инструкцию. Здесь
воды в бак и не наливайте воду в отверстие
удлинитель с номиналом выше 7 А.
Вы найдете много полезных советов по пра-
для выхода воздуха на базе увлажнителя. В
• Не ставьте тяжелые предметы на шнур при-
вильной эксплуатации Вашего увлажнителя
противном случае Вас может ударить элект-
бора. Это может привести к возгоранию, Вас
воздуха и по уходу за ним. Простые и не обре-
рическим током.
может ударить электрическим током.
менительные профилактические меры сберегут
• В тех случаях, когда неисправны розетка,
• Не устанавливайте увлажнитель рядом с
Вам время и деньги в течении всего срока
шнур или штепсель питания, не эксплуати-
нагревательными приборами и избегайте
службы увлажнителя воздуха. Позаботьтесь о
руйте прибор. В противном случае это
попадания прямых солнечных лучей на при-
сохранности настоящей «Инструкции» и, если
может привести к короткому замыканию,
бор. В противном случае, это может привес-
увлажнитель воздуха перейдет к другому хозя-
возгоранию, Вас может ударить электричес-
ти к возгоранию или повреждению прибора.
ину, передайте ее вместе с прибором.
ким током. Если штепсель поврежден, обра-
• Не разбирайте и не чините прибор самосто-
титесь в сервисный
ятельно. В противном случае, это может
• Перед тем, как собираетесь мыть прибор,
• Не наклоняйте и не переворачивайте корпус
привести к возгоранию, травмам, Вас может
убедитесь, что штепсель питания вынут из
прибора. В противном случае может быть
ударить электрическим током. Если в работе
розетки. Не трогайте штепсель прибора
поврежден ультразвуковой распылитель.
прибора есть неполадки, обратитесь в сер-
мокрыми руками. В противном случае Вас
• Не подносите руки к выпускному отверстию
висный центр.
может ударить электрическим током.
бака для воды во время выхода пара.
• Не сгибайте, не тяните и не связывайте
• Не закрывайте выпускное отверстие увлаж-
• Держите увлажнитель в недоступных для
электрический шнур. Это может привести к
нителя и не вдыхайте выпускаемый пар.
детей местах.
короткому замыканию,Вас может ударить
• Не переносите увлажнитель во время его
электрическим током. Перед включением
работы. В противном случае это может при-
прибора убедитесь, что штепсель питания
ОСТОРОЖНО!
вести к травмам, Вас может ударить электри-
• Очищайте штепсель от пыли и других
Означает, что действие, которое описыва-
ческим током.
загрязнений. Грязный штепсель может при-
ется в соответствующем пункте инструк-
• Не используйте поврежденный бак для
вести к возгоранию, Вас может ударить
ции, может привести к летальному исходу
воды. Это может вызвать поломку прибора.
электрическим током.
или серьезным травмам.
СОХРАНИТЕ ЭТУ ИНСТРУКЦИЮ
МЕРЫ ПРЕДОСТОРОЖНОСТИ
5
BORK — HF SUL 1755 SI — manual R5 5BORK — HF SUL 1755 SI — manual R5 5 08.08.2006 13:22:5308.08.2006 13:22:53
МЕРЫ ПРЕДОСТОРОЖНОСТИ
• Не роняйте бак для воды во время очистки
СЛЕДУЮЩЕЕ МОЖЕТ ПРОИЗОЙТИ:
ВНИМАНИЕ!
или переноски. В противном случае бак для
• Появление неприятного запаха.
Означает, что действие, которое
воды может быть поврежден.
Источником запаха может служить хлориро-
описывается в соответствующем пункте
• Для того чтобы залить воду в бак, пожалуйс-
ванная вода. Используйте только очищен-
инструкции, может привести к травмам
та, снимайте его с базы увлажнителя. Пере-
ную воду.
или причинению материального ущерба.
носите прибор, придерживая его с двух сто-
• Выпуск пара не производится или очень
рон.
слабый. Если вода холодная или уровень
• Используйте розетки с напряжением 220 В
воды превышает допустимый, то это может
• Не используйте прибор в холодном помеще-
АС. В противном случае возможно возгора-
послужить причиной сбоев в работе увлаж-
нии, где вода может замерзнуть. Это может
ние прибора, Вас может ударить электричес-
нителя. Налейте воду комнатной температу-
привести к поломке прибора.
ким током.
ры и поставьте прибор работать на полную
• Если Вы не используете прибор длительное
• Если прибор работает на полу, то на полу
мощность на 10-15 минут, после этого
время, то не забудьте выключить его из
может скапливаться конденсат. В этом слу-
выпуск пара будет осуществляться в нор-
розетки и слить воду из бака.
чае установите выпуск пара на минималь-
мальном режиме.
• Устанавливайте прибор на ровной устойчи-
ный уровень.
• Не происходит выпуска пара после очистки
вой поверхности. В случае если прибор
Сохраняйте дистанцию в 50 см от пола
прибора. Причиной может являться то, что
находится на наклонной поверхности, может
Сохраняйте дистанцию в 100 см от потолка.
остались остатки чистящего средства на уль-
разлиться вода из бака или это будет пре-
Сохраняйте дистанцию в 10 см от стены
тразвуковом распылителе или в резервуаре
пятствовать нормальному выпуску пара.
• Не помещайте инородные предметы в бак
для воды. Прочистите прибор снова.
• Не устанавливайте прибор в тех местах, где
для воды или во внутреннюю часть базы
пар, выпускаемый прибором, может достичь
увлажнителя. Это может вызвать сбои в
потолка, стен, мебели, телевизора, газовой
работе ультразвукового распылителя или
плиты. В противном случае на мебели может
других частей прибора.
образоваться белый налет. Прямое попада-
• Не перекрывайте выпускное отверстие. Это
ние распыляемого тумана на электрические
может вызвать сбои в работе увлажнителя.
приборы, может привести к их выходу из
строя.
6
МЕРЫ ПРЕДОСТОРОЖНОСТИ
BORK — HF SUL 1755 SI — manual R6 6BORK — HF SUL 1755 SI — manual R6 6 08.08.2006 13:22:5308.08.2006 13:22:53
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение в сети: АС 220 В/50 ГЦ
КОМПЛЕКТАЦИЯ
ИНФОРМАЦИЯ О СЕРТИФИКАЦИИ
Товар сертифицирован в соответствии с зако-
Мощность: Холодный пар: 40 Вт, 0,2 А
Увлажнитель воздуха 1
ном «О защите прав потребителей»
Горячий пар: 140 Вт, 0,6 А
Инструкция по эксплуатации 1
Установленный производителем в соответс-
Максимальное распыление: 550 см3/час
твии с п.2 ст.5 Федерального Закона РФ «О за-
Гарантийный талон 1
Автоматический контроль: Индикатор
щите прав потребителей» срок службы для
за уровнем увлажнения увлажнения
данного изделия равен 7 годам с даты изготов-
ления при условии, что изделие используется
Вместительность бака для воды: 5,2 литров
в строгом соответствии с настоящей инструк-
цией по эксплуатации и применяемыми техни-
Размеры прибора (мм): 195*335*295
ческими стандартами.
(ширина/длина/высота)
Вес 3,8 кг
Срок службы прибора 5 лет
ВНИМАНИЕ!
Производитель сохраняет за собой право
на внесение изменений в технические
характеристики вследствие постоянного
совершенствования продукции без
дополнительного уведомления об этих
изменениях.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
7
BORK — HF SUL 1755 SI — manual R7 7BORK — HF SUL 1755 SI — manual R7 7 08.08.2006 13:22:5308.08.2006 13:22:53
ОПИСАНИЕ ПРИБОРА
Удобная транспортировка.
Контроль объема выпускаемого пара.
ОСНОВНЫЕ ПОЛЬЗОВАТЕЛЬСКИЕ ФУНКЦИИ
Данная модель увлажнителя сделана макси-
Увлажнитель контролирует объем выпускаемо-
Ионный фильтр
мально удобной для переноски и транспорти-
го пара в зависимости от размеров помеще-
Ионный фильтр очищает воду от таких включе-
ровки.
ния.
ний, как магний, кальций и других, в результате
чего при работе увлажнителя используется
Функция «Теплый пар»
Индикатор порожнего состояния бака.
вода лучшего качества. * Рекомендуется
Благодаря тому, что используется функция
Когда вода в увлажнителе закончилась, про-
использовать очищенную воду.
теплого пара, в увлажнителе происходит сте-
звучит предупреждающая мелодия и на дисп-
рилизация воды при 80С. Температура выпус-
лее загорится слово «REFILL»
Бак для воды.
каемого пара после 10 минут работы увлажни-
Антибактериальное покрытие бака, содержа-
теля составляет 40-45С.
Индикация очистки прибора.
щее серебро, предотвращает рост числа мик-
В случае если прибор необходимо почистить,
робов и бактерий в воде.
Автоматический контроль уровня влажности
то прозвучит предупреждающий сигнал и на
и ночной режим.
дисплее загорится слово «FILTER».
Увлажнитель оснащен фильтром
При работе в автоматическом режиме увлаж-
распыляемого тумана.
нитель поддерживает оптимальный для поме-
Специальный фильтр блокирует крупные капли
щения уровень влажности. При использовании
воды и пропускает только самые мелкие, таким
ночного режима дисплей увлажнителя работа-
образом, сокращается расход воды, и эффек-
ет на половину яркости, чтобы не раздражать
тивность увлажнения повышается.
глаза; шумность работы увлажнителя снижает-
ся на 50%.
Прозрачный бак для воды.
Благодаря прозрачным стенкам бака Вы всегда
легко можете узнать уровень воды.
8
ОПИСАНИЕ ПРИБОРА
BORK — HF SUL 1755 SI — manual R8 8BORK — HF SUL 1755 SI — manual R8 8 08.08.2006 13:22:5308.08.2006 13:22:53
ОПИСАНИЕ ПРИБОРА
Выпускное отверстие
Верхнее выпускное отверстие
• Поверните верхнее отверстия распылителя для
Нижнее выпускное отверстие
выбора необходимого направления распыления
пара.
• Верхнее отверстие имеет два положения верхнее
и нижее.
Фильтр распыляемого тумана
• Не направляйте распыляемый пар на электронные
Специальный фильтр блокирует крупные капли
устройства, мебель или людей.
воды и пропускает только самые мелкие, таким
• Очищайте их 2-3 раза в неделю.
образом, сокращается расход воды, и эффективность
• При включении увлажнителя возможно
увлажнения повышается.
проникновения пара в соединении между верхней
и нижней частью распылителя, после нескольких
Индикатор порожнего состояния бака
минут работы это исчезнет.
Увлажнитель останавливает свою работу, когда
количество воды в баке становится ниже
Бак для воды
критического значения.
Резервуар для воды
Ионный фильтр
Не включайте прибор, если резервуар для воды пуст.
Крышка бака для воды
Плотно закручивайте крышку бака для того, чтобы
Ультразвуковой распылитель
вода не вытекала из него. Плотно закручивайте
Устройство дпя распыления воды.
крышку бака для того, чтобы вода не вытекала
из него.
Отверстие для выхода воздуха
Следите за тем, чтобы в отверстие для выхода
Специальная чистящая кисточка
воздуха не попадала вода, особенно во время
Чистите ультразвуковой распылитель с помощью
очистки прибора.
специальной чистящей кисточки.
Штепсель
Замок
Устройство для снятия бака для воды с базы прибора.
Панель управления
База увлажнителя
Воздушный фильтр
Следите за тем, чтобы вода не попадала
Очищает воздух, забираемый в увлажнтель, от пыли.
внутрь базы увлажнителя.
Отсек воздушного фильтра
Чтобы открыть отсек воздушного фильтра,
потяните его на себя.
ОПИСАНИЕ ПРИБОРА
9
BORK — HF SUL 1755 SI — manual R9 9BORK — HF SUL 1755 SI — manual R9 9 08.08.2006 13:22:5408.08.2006 13:22:54
Эксплуатация
BORK — HF SUL 1755 SI — manual R10 10BORK — HF SUL 1755 SI — manual R10 10 08.08.2006 13:22:5408.08.2006 13:22:54
ПОДГОТОВКА К ИСПОЛЬЗОВАНИЮ
Откройте крышку бака для воды
Плотно закрутите крышку бака для воды,
ВНИМАНИЕ!
и налейте воду.
чтобы вода не вытекала из под крышки.
Не наливайте воду в базу увлажнителя
• Используйте чистую водопроводную или
• Установите бак на базу увлажнителя, как
после того, как Вы включили прибор в
специально очищенную воду.
показано на рисунке.
розетку. В противном случае Вас может
• Не наливайте воду температурой выше 40С,
• При установке бака для воды на базу следи-
ударить электрическим током. Будьте
содержащую химические или ароматические
те, чтобы вода из бака не протекала, и бак
осторожны с баком для воды, чтобы не
вещества.
для воды был надежно и правильно уста-
повредить его.
новлен на базе.
Вставьте штепсель в розетку.
Снимите бак для воды.
Перед снятием бака для воды, откройте замок,
как показано на рисунке.
ПОДГОТОВКА К ИСПОЛЬЗОВАНИЮ
11
BORK — HF SUL 1755 SI — manual R11 11BORK — HF SUL 1755 SI — manual R11 11 08.08.2006 13:22:5408.08.2006 13:22:54
ПАНЕЛЬ УПРАВЛЕНИЯ
«Таймер»
• Вы можете установить желаемое время
работы увлажнителя. При этом на дисплее
HUMIDITY
SETTING
отобразится слово «TIMER», время работы
REFILL
увлажнителя в диапазоне 1-9 часов или
режим ручной (при этом на дисплее заго-
TIMER
рятся еще слова CON. OP и прибор будет
работать до тех пор, пока Вы его сами не
AUTO FILTER SLEEP CON.OP
выключите).
«Теплый пар»
• Вы можете выбрать режим теплого или
холодного пара (в случае выбора режима
теплого пара на д,исплее отобразится слово
«WARM»).
«Авто/ночной режим»
• Вы можете выбрать режим автоматической
работы увлажнителя в дневное и ночное
Дисплей, показывающий желаемый
«Питание»
время(при этом на дисплее будут отобра-
уровень увлажнения/уровень -увлажнения
• Используется для включения и выключения
жаться слова «AUTO, SLEEP, NONE»).
в данный момент/время работы
прибора.
• Нажмите кнопку «Влажность» 1 раз для
• Держите кнопку «Питание» нажатой более
установки желаемого уровня увлажнения.
2 секунд, если вы хотите отменить функцию
(при этом на дисплее отобразится слово
индикации очистки прибора.
Нажмите кнопку «Питание»
«HUMIDITY», а во время установки уровня
«Пар»
Выберите один из высвечивающихся на дисп-
влажности будет гореть слово «SETTING»
• Вы можете выбрать один из 3 уровней объ-
лее режимов работы: MODE для автоматичес-
• Нажмите кнопку «ТАЙМЕР» для установки
ема выпускаемго пара.
кого режима, СО для режима с ручной настрой-
времени работы. (при этом на дисплее отоб-
кой (в случае выбора режима СО на дисплее
разится слово «TIMER»)
«Влажность»
загорятся слова CON. OP.) ON для режима теп-
• После этого через 3 секунды будет показан
• Вы можете выбирать желаемый уровень
лого пара. На дисплее также будет показан
текущий уровень увлажнения воздуха.
увлажнения в диапазоне от 40 до 75%. Во
текущий уровень увлажнения воздуха.
время установки уровня влажности на дисп-
лее будет гореть слово «SETTING».
12
ПАНЕЛЬ УПРАВЛЕНИЯ
BORK — HF SUL 1755 SI — manual R12 12BORK — HF SUL 1755 SI — manual R12 12 08.08.2006 13:22:5508.08.2006 13:22:55
ПАНЕЛЬ УПРАВЛЕНИЯ
Выберете желаемый уровень увлажнения
Выберете желаемый объем пара с помощью
автоматически, функция теплого пара в режи-
воздуха с помощью кнопки «Влажность»
кнопки «Пар»
ме ON, таймер в режиме СО)
Нажимая кнопку «Влажность», Вы можете
При нажатии кнопки «Пар» на дисплее высве-
SLEEP автоматически поддерживается опти-
выбрать желаемый уровень увлажнения (при
чиваются уровни выпускаемого объема пара в
мальный уровень увлажнения воздуха для сна
этом на дисплее отобразится слово
следующем порядке: 3-й, 1-й, 2-й.
(объем пара и уровень увлажнения воздуха
«HUMIDITY», а во время установки уровня
При режиме автоматической работы подде-
контролируется автоматически, функция теп-
влажности будет гореть слово «SETTING»).
рживается оптимальный объем пара с учетом
лого пара в режиме ON, таймер в режиме СО)
Уровни будут высвечиваться на дисплее в сле-
температуры и текущего уровня увлажнения
дующем порядке: 60->65->70->75->СО->40->
При установке ночного режима, яркость дисп-
воздуха
45->50->55
лея понижается; шумность работы увлажните-
ля снижается на 50% .
Увлажнитель начинает работу в случае, если
Выберете функцию теплого пара с помощью
текущий уровень увлажнения начинает отлича-
кнопки «Теплый пар»
NONE первоначально желаемый уровень
ется от желаемого больше, чем на 3%.
При нажатии кнопки «Теплый пар» Вы можете
увлажнения установлен на уровне 60%, таймер
менять режимы работы с теплого пара на
на СО, объем пара на третьем уровне. Уровень
При режиме автоматической работы подде-
холодный и наоборот.
увлажнения, таймер, объем пара могут быть
рживается оптимальный желаемый уровень
переустановлены вручную.
увлажнения с учетом температуры и текущего
Если Вы выбрали режим теплого пара, то на
уровня увлажнения воздуха.
дисплее отобразится слово «WARM» и увлаж-
Индикатор порожнего состояния бака
нитель начинает выпускать теплый пар через
(REFILL).
Выберете желаемое время работы
10-15 минут работы.
Если на дисплее загорится слово «REFILL» и
увлажнителя с помощью кнопки «Таймер»
Температура выпускаемого пара составляет
Вы услышите мелодию предупреждения,
Нажимайте на кнопку «Таймер» для выбора
40-45°С
налейте воду в бак и включите прибор снова.
нужного Вам времени работы прибора (при
этом на дисплее отобразится слово «TIMER»).
Время работы высвечивается на дисплее от 1
Нажмите кнопку «авто/ночной режим»
Индикация очистки прибора (FILTER).
до 9 часов и режима СО.
Нажимая кнопку «авто/ночной режим», Вы
После использования прибора в течение 1.5
можете выбрать один из следующих режимов:
месяцев на дисплее загорится слово «FILTER»
Режим СО. означает, что прибор будет работать
AUTO->SLEEP->NONE.
и включится сигнализация о необходимой
до тех пор, пока Вы сами его не выключите.
очистке прибора. Выключите прибор, почисти-
AUTO: поддержание оптимального уровня
те его согласно инструкциям по чистке прибо-
Все функции прибора отключаются, когда вре-
увлажнения с учетом температуры и текущего
ра, затем нажмите на кнопку «Питание» в тече-
мя работы увлажнителя заканчивается.
уровня увлажнения воздуха (объем пара и
ние 2 секунд.
уровень увлажнения воздуха контролируется
ПАНЕЛЬ УПРАВЛЕНИЯ
13
BORK — HF SUL 1755 SI — manual R13 13BORK — HF SUL 1755 SI — manual R13 13 08.08.2006 13:22:5508.08.2006 13:22:55
ИОННЫЙ ФИЛЬТР
Ионный фильтр
воды
Закрутить
Открутить
Крышка бака
для воды
2 см.
Бак
для воды
Не наливайте воду выше максимального уров-
Как чистить фильтр
ВНИМАНИЕ!
ня воды (2 см. от горловины бака).
1 Снимите фильтр, опустите его в раствор
Ионный фильтр воды необходимо
соленой воды и хорошо его прополощите
Если при первом использовании вы заметите
регулярно менять.
(30 секунд), при этом зерна фильтрующего
зерна фильтрующего элемента на фильтре или
элемента очистятся.
Фильтр очищает воду от магния и кальция, а
крышке бака для воды, хорошо промойте их.
2 Тщательно промойте фильтр под проточной
также других примесей, которые делают воду
Не разбирайте фильтр и не давайте его детям!
водой, чтобы убрать остатки соли.
жесткой.
Если после очистки фильтра, зерна фильтрую-
Процесс фильтрации воды занимает от 20
щего элемента останутся на его поверхности,
секунд до 5 минут, в зависимости от объема
смойте их под проточной водой.
воды в баке.
Осторожно обращайтесь с фильтром при его
ПРИМЕЧАНИЕ
Рекомендуется проводить замену фильтра или
чистке, чтобы не повредить его.
Фильтр можно очищать не более 3-х
его очистку после 30 заправок водой (1 месяц
раз; концентрация раствора соли—
ежедневного использования).
Для покупки фильтра, свяжитесь с ближайшим
2 столовых ложки на 1 литр воды.
дилером или сервисным центром.
14
ИОННЫЙ ФИЛЬТР
BORK — HF SUL 1755 SI — manual R14 14BORK — HF SUL 1755 SI — manual R14 14 08.08.2006 13:22:5508.08.2006 13:22:55
СОВЕТЫ ПО ЭКСПЛУАТАЦИИ
Протрите внутреннюю поверхность базы
Меняйте воду каждый раз полностью.
Если Вы не пользуетесь прибором долгое вре-
увлажнителя и промойте бак для воды после
мя, то храните прибор в коробке в сухом тем-
Следите, чтобы внутренняя поверхность прибо-
смены воды в нем.
ном месте.
ра была сухой.
Не используйте химические вещества или
моющие средства.
ВНИМАНИЕ!
Если Вы хотите, чтобы Ваш прибор
работал долго, то следите за тем, чтобы
ультразвуковой распылитель был сухой
и чистый, когда Вы долгое время не
пользуетесь прибором.
СОВЕТЫ ПО ЭКСПЛУАТАЦИИ
15
BORK — HF SUL 1755 SI — manual R15 15BORK — HF SUL 1755 SI — manual R15 15 08.08.2006 13:22:5508.08.2006 13:22:55
Обслуживание
BORK — HF SUL 1755 SI — manual R16 16BORK — HF SUL 1755 SI — manual R16 16 08.08.2006 13:22:5508.08.2006 13:22:55
ОБСЛУЖИВАНИЕ
Ультразвуковой
распылитель
Чистящая кисточка
ВНУТРЕННЯЯ ЧАСТЬ БАЗЫ УВЛАЖНИТЕЛЯ
чистящей кисточки. Протрите вышеупомянутую
ПОВЕРХНОСТЬ БАЗЫ УВЛАЖНИТЕЛЯ
Не переворачивайте и не трясите увлажнитель
часть прибора с помощью влажной салфетки.
Протирайте поверхность мягкой салфеткой.
с водой, так как вода может попасть во внутрь
Если поверхность сильно загрязнена, то очи-
базы увлажнителя и повредить прибор или
УЛЬТРАЗВУКОВОЙ РАСПЫЛИТЕЛЬ
щайте ее с помощью мягкого моющего средс-
привести к короткому замыканию. Чистите
Если на поверхности ультразвукового распыли-
тва.
базу увлажнителя с помощью специальной
теля находятся инородные частицы, то могут
Не используйте бензин, спирт или химические
произойти сбои в работе прибора.
вещества. Они могут повредить поверхность
ОСТОРОЖНО!
При очистке ультразвукового распылителя
прибора.
Во время очистки прибора внимательно
пользуйтесь специальной чистящей кисточкой.
следите за тем, чтобы вода не попадала
Не пользуйтесь для очистки распылителями
Если объем выпускаемого пара резко умень-
воды.
внутрь базы прибора. В противном случае
Вас может ударить электрическим током.
шился, то обратитесь в сервисную службу.
Внимательно следите за тем, чтобы
(распылитель — быстро изнашиваемая часть
прибор был выключен из сети перед его
прибора) Стандартное время работы ультра-
очисткой.
звукового распылителя 8000 часов.
ОБСЛУЖИВАНИЕ
17
BORK — HF SUL 1755 SI — manual R17 17BORK — HF SUL 1755 SI — manual R17 17 08.08.2006 13:22:5608.08.2006 13:22:56
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
НЕПОЛАДКИ ВОЗМОЖНЫЕ ПРИЧИНЫ СПОСОБ УСТРАНЕНИЯ
Не происходит выпуск пара и выпуск воды. Вставлен ли штепсель в розетку?
Вставьте штепсель в розетку.
Не горит ли лампочка «пустой бак»?
Налейте воду в бак для воды.
Пар выпускается, но не происходит распы-
Не слишком ли много воды в баке?
Смените место установки устройства или уберите
ления.
препятствия.
Не совпадает ли желаемый уровень увлажнения
Увеличьте желаемый уровень увлажнения по
с текущим, не находится ли желаемый уровень
сравнению с текущим. Только в этом случае
увлажнения на слишком низком уровне?
будет происходит распыление пара.
Не обнаружили ли Вы остатки моющих средств,
Промойте еще раз прибор чистой водой.
мыла на внутренних частях прибора во время
очистки?
Не работает функция «теплый пар». Прибор работает долгое время? Вода нагревается примерно через 10 минут
Если слишком низкий уровень распыления
Не слишком ли низкая температура воды?
Если температура воды слишком низкая, то уро-
пара.
вень объема распыления будет на максимуме
около 10 минут.
Не засорена ли поверхность ультразвукового
Почистите поверхность ультразвукового распы-
распылителя?
лителя и резервуара для воды
ВНИМАНИЕ! Если неисправности не соответствуют приведенным в таблице или не решаются вышеперечисленными способами, обратитесь в
авторизированный сервисный центр. Не разбирайте устройство самостоятельно, а также не пытайтесь чинить или реструктурировать
устройство.
18
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
BORK — HF SUL 1755 SI — manual R18 18BORK — HF SUL 1755 SI — manual R18 18 08.08.2006 13:22:5608.08.2006 13:22:56
19
BORK — HF SUL 1755 SI — manual R19 19BORK — HF SUL 1755 SI — manual R19 19 08.08.2006 13:22:5608.08.2006 13:22:56
BORK — HF SUL 1755 SI — manual R20 20BORK — HF SUL 1755 SI — manual R20 20 08.08.2006 13:22:5608.08.2006 13:22:56
Аннотации для Увлажнителя Воздуха Bork HF SUL 1755 SI в формате PDF
Топ 10 инструкций
Другие инструкции
Бесперебойную работу увлажнителя воздуха обеспечивают сложные механизмы и электронные программы. И, как любой другой технике, этим приборам требуется правильное обращение и своевременное обслуживание. Но даже при соблюдении всех эксплуатационных требований, прибор может выйти из строя.
В этой статье собраны сведения о том, какие наиболее распространенные ошибки увлажнителя воздуха встречаются и как устранить большинство неисправностей самостоятельно. Приведены рекомендации по ремонту паровых, ультразвуковых и традиционных увлажнителей холодного типа. Материал дополнен наглядными фото и тематическими видеороликами.
Содержание статьи:
- Признаки поломки увлажнителей воздуха
- Причины отсутствия пара и способы устранения
- Аппараты холодного типа
- Увлажнители ультразвукового типа
- Поломка парового устройства
- Пошаговая инструкция ремонта своими руками
- Этап #1 — разборка увлажнителя воздуха
- Этап #2 — проведение диагностики устройства
- Этап #3 — проведение чистки конструкции
- Этап #4 — поиск неисправностей в электронной части
- Этап #5 — замена ультразвуковой мембраны
- Советы по эксплуатации устройства
- Выводы и полезное видео по теме
Признаки поломки увлажнителей воздуха
Даже во время правильной эксплуатации увлажнителя могут возникнуть различные проблемы. Так, пользователи чаще всего могут столкнуться с тем, что не идет пар из увлажнителя воздуха.
Если это прибор ультразвукового типа, то в таком случае, первую очередь, следует убедиться, что мембрана расположена под водой. Еще одна возможная причина такой поломки – засорение мембраны. В целях профилактики можно протереть деталь слабым раствором уксуса. На потоке пара отражается также работоспособность турбины и генератора.
Другие популярные проблемы, с которыми встречаются владельцы увлажнителей воздуха:
- Количество воды в резервуаре не уменьшается при нарушении целостности мембраны или устройства, отвечающего за ее движение.
- Поток воздуха снижен или вовсе отсутствует в рабочем режиме по причине засорения воздухозаборных фильтров и трубок. Оборудование может выйти из строя также из-за поломки вентилятора.
- В помещении с работающим устройством запотевают окна, на мебели появляется влажная пыльца, а датчик показывает нормальное значение, то это указывает на нарушение работы техники. Оптимальный уровень влажности воздуха – не более 60%.
- Пар имеет неприятный запах. Причина может быть в засорении мембраны, распространении плесени и грибка внутри самого устройства. Также может понадобиться срочная замена фильтров.
- Отсутствует звуковой сигнал, бездействует таймер, датчики. Все это указывает на выход из строя электроники. Также не будет срабатывать в этом случае и жидкокристаллический экран.
- Становится труднее дышать в помещении, когда прибор превысил допустимое значение влажности. Это значит, что датчик влажности не срабатывает.
- Увлажнитель воздуха продолжает работать при предельном снижении уровня воды, хотя должен автоматически отключиться. Это условие относится и к программированию таймера, если прибор продолжает функционировать по истечении установленного времени. В таком случае оборудование необходимо отключить от электрической сети.
- Существенное повышение температуры корпуса свидетельствует о его перегреве.
На поломку электродвигателя или вентилирующей системы указывает повышенный шум от работы увлажнителя воздуха.
Одна из основных причин поломки увлажнителя воздуха – попадание влаги во внутрь корпуса при попытке залить воду через паровыводитель
При появлении характерного паленого запаха следует незамедлительно обесточить устройство. Появление дыма – признак серьезного нарушения работы электрического прибора, который нужно сразу же отключить от сети.
Причины отсутствия пара и способы устранения
Отсутствие пара — одна из самых распространенных неисправностей, которая встречается во всех типах увлажнителей. Поэтому подробнее разберем причины такой поломки у каждой разновидности приборов, а также поговорим о способах устранения.
Диагностику следует начать с проверки розетки, индикатора электрического прибора и наличия воды в резервуаре. Но учтите, что любые ремонтные работы выполняются только после отключения увлажнителя от сети.
Аппараты холодного типа
Так называемые традиционные увлажнители могут перестать генерировать пар по нескольким причинам:
- Изношенность фильтров — детали следует в таком случае заменить новыми.
- Неисправность двигателя. Узел отвечает за работу турбины и вентилятора. Не подлежит ремонту, мотор можно только заменить.
- Налёт. Если при включении увлажнителя слышен звук двигателя, а крыльчатка турбины и кулер остаются неподвижными, причина может быть в известковом налете, который следует снять. Поломку также можно определить и по направлению пара, который будет стелиться внизу, а не выходить вертикально вверх.
Отсутствие пара также может быть спровоцировано повреждением проводов, что часто случается при транспортировке устройства.
При отсутствии движения крыльчатки после включения прибора следует отключить устройство от сети и попробовать самостоятельно провернуть эти элементы. Если движение дается с трудом, то понадобится чистка
Увлажнители ультразвукового типа
Ключевой элемент ультразвукового увлажнителя – мембрана или диск (излучатель, пьезоэлемент) и вентилятор малой мощности. Мембрана начинает вибрировать при подаче переменного тока с частотой ультразвука, от чего вода разбивается на мельчайшие частички, а встроенный вентилятор выталкивает их в помещение.
Зачастую этот тип увлажнителя производит недостаточное количество пара или вовсе не генерирует его по причине неисправности электромеханического преобразователя. Самостоятельно устранить поломку не удастся, деталь необходимо заменить. Установить неисправность мембраны можно по отсутствию характерного звука бурлящей воды.
Запустить увлажнитель воздуха без воды обычно нельзя — производители предусмотрели, чтобы приборы не начинали процесс генерации пара при отсутствии достаточного уровня воды
Если увлажнитель был запущен в работу без воды, то выходит из строя мембрана, а затем и транзистор. Продолжительная работа в таком режиме может повредить другие элементы платы генератора, что приведет к поломке блока питания.
Еще одна причина неисправности увлажнителя ультразвукового типа – загрязнение или повреждение мембраны, а также выход из строя механизма, заставляющего ее вибрировать (платы генерации ультразвуковых колебаний). Устранить проблему можно путем очистки мембраны, может понадобиться и замена всего устройства, приводящего преобразователь в движение.
Очищать мембрану стоит также и в случае генерации слишком слабого пара из увлажнителя. Сделать это можно с помощью любых чистящих средств от накипи. Поможет также уксусный раствор и лимонная кислота. Средство следует залить в углубление с мембраной и дождаться полного растворения накипи. Слишком толстый слой налета можно снять с помощью старой зубной щетки. Использование абразивных средств или металлических предметов повредит мембрану.
Поломка парового устройства
Эти увлажнители зачастую не генерируют пар по причине неисправности нагревательного элемента. Если во включенном устройстве вода не нагревается, понадобится замена ТЭНа.
Отсутствие пара может быть связано с поломкой крыльчатки, двигателя, проводки и вентилятора, как в случае с устройствами холодного типа.
Если показатель гигрометра не меняется в течение первых дней использования увлажнителя, причина может быть в чрезмерной сухости воздуха в помещении. Следует подождать около 5-10 дней, пока все предметы интерьера впитают влагу
Есть еще один тип увлажнителей воздуха – распылительный, но его ремонт должен проводиться исключительно специалистами. Вмешательство в работу дорогостоящего устройства может навредить.
Пошаговая инструкция ремонта своими руками
Очистку мембраны и других деталей от накипи, замену фильтров можно выполнить самостоятельно. Ремонт узлов, в том числе и системной платы, лучше доверить профессионалам. Вмешательство в работу конструкции может усложнить ситуацию.
Для проведения ремонта в домашних условиях понадобятся базовые знания электрики, мультиметр, тестер и навыки пайки.
Далее рассмотрим пошагово процесс ремонта бытового увлажнителя воздуха ультразвукового типа.
Этап #1 — разборка увлажнителя воздуха
Для выяснения причины поломки необходимо разобрать устройство, предварительно обесточив его.
Перед снятием бака следует подготовить специальную чашу для жидкости. Остатки влаги в поддоне можно убрать сухой тряпкой. Под оставшейся частью корпуса размещены болты – от 3 до 5 штук. Открутив их, можно снять нижнюю крышку.
После разборки увлажнителя воздуха желательно сфотографировать исходное положение всех деталей, что поможет собрать аппарат в обратном порядке
Если в увлажнителе встроен гигрометр, важно избегать резких движений, так как можно повредить контакты и провода устройства. Как правило, его крепят возле вентиляционной решетки – на внутреннюю часть нижней крышки.
Этап #2 — проведение диагностики устройства
С разобранным устройством можно провести несколько простых тестов, чтобы исключить возможные поломки. Для этого следует подключить увлажнитель воздуха в сеть и проверить работу кулера или вентилятора.
По истечении двух минут работы и после выключения из розетки можно на ощупь определить температуру транзистора. Если он холодный, то это указывает на неисправность генератора.
Схема устройства ультразвукового увлажнителя воздуха. В качестве основных элементов используется распылитель, УЗ мембрана, вентилятор. Некоторые модели также могут быть оснащены гигрометрами, системой фильтрации, дополнительными датчиками
Поломку излучателя можно определить по отсутствию звуков от мембраны, деталь в таком случае необходимо заменить. Остается прозвонить все контакты на плате с помощью мультиметра.
Если все перечисленные неисправности не подтвердились, причина неработающего увлажнителя воздуха может быть в банальном засоре картриджа. Избежать этого можно своевременной заменой фильтров.
Этап #3 — проведение чистки конструкции
Помимо замены фильтров, обслуживание также включает промывание емкости проточной водой и вытирание изнутри мягкой щеткой или тряпкой.
Запрещено использовать агрессивные химические средства, в том числе жидкость для мытья посуды или чистящие гели для унитазов. Могут пострадать не только детали увлажнителя, но и все домочадцы. Ведь оставшиеся частички вещества на стенках попадут в воздух при последующем запуске прибора.
Ультразвуковые увлажнители воздуха – одни из самых эффективных и безопасных устройств. Принцип их работы основан на вибрации пластины, быстрые колебания которой выбивают мелкие частички с поверхности воды
Безопасное использование увлажнителя также предполагает проведение дезинфекции, это уже не обычная чистка, а избавление от скопившихся микроорганизмов. Для этой цели используют уксусную кислоту, хлорный отбеливатель и перекись водорода.
Последнее вещество используют в чистом виде. Отбеливатель разбавляют водой, а кислоту доводят до концентрации в соотношении от 10 до 20%. Полученную смесь заливают в емкость и выдерживают в течение нескольких часов. После процедуры важно тщательно промыть увлажнитель и протереть тряпкой из мягкого материала.
Подробные рекомендации и лучшие способы чистки увлажнителей мы привели в этой статье.
Этап #4 — поиск неисправностей в электронной части
Определить наличие поломки платы можно даже при ее визуальном осмотре.
Если она исправна, то должна обладать следующими свойствами:
- равномерно окрашена;
- на поверхности нет подтеков и пятен;
- все без исключения контакты пропаяны и прозваниваются;
- отсутствуют вздутые элементы;
- нет потемневших резисторов (смена оттенка указывает на сгорание детали).
Важно также проверить наличие пробоев в дорожках платы.
Плату следует обязательно очистить от белого налета. Желательно использовать для этой цели спирт, а сверху покрыть дополнительным слоем лака. Такой способ повысит надежность детали и защитит от короткого замыкания
Короткое замыкание может вывести из строя предохранители, понадобится перепайка. Для извлечения платы из гнезда следует открутить болты, а затем очистить поверхность с помощью мягкой щетки со спиртом.
Этап #5 — замена ультразвуковой мембраны
Как определить неисправность мембраны, мы рассмотрели выше.
Процесс ее замены включает несколько этапов:
- необходимо открутить крепежные болты;
- затем снять керамическое кольцо с частью платы;
- крепится круглая мембрана к плате парой проводков, которые следует аккуратно выпаять;
- завершает процесс впаивание проводов нового пьезоэлемента в плату.
При замене мембраны желательно сразу же заменять и высокочастотный транзистор, выбрав запчасть, которая соответствует заводским требованиям. Расхождение в характеристиках может затруднить процесс образование пара.
Советы по эксплуатации устройства
Защитить увлажнитель воздуха от поломок помогут следующие советы:
- Воду необходимо заливать непосредственно в отверстие, предусмотренное для этой цели производителем.
- Запрещено использовать сопло пара для ингаляций, у некоторых моделей для этих целей производителем предусмотрена специальная насадка.
- Использовать уксус для чистки техники следует лишь на свежем воздухе, в противном случае возможен ожог слизистой оболочки дыхательных путей.
- Прибор не рекомендуется размещать вблизи электрических устройств.
- До отключения увлажнителя воздуха от сети нельзя разбирать его и трогать руками внутренние детали.
- К корпусу увлажнителя запрещено прикасаться мокрыми руками.
- Поврежденные элементы следует утилизировать способом, заявленным производителем в правилах безопасности.
Также важно помнить, что во время эксплуатации аппарат нельзя накрывать сверху, обязательно должен быть доступ кислорода в нижней части, где происходит непосредственный забор воздуха.
Появление накипи связано с использованием воды ненадлежащего качества. Производители рекомендуют заливать в увлажнители воздуха дистиллированную воду, так как накипь может вызвать протекание устройства
Несколько простых рекомендаций также помогут продлить жизнь увлажнителя воздуха:
- Если в устройство не встроен фильтр, желательно использовать кипяченную, дистиллированную или предварительно отфильтрованную воду. О том, какую воду заливать в увлажнитель воздуха, мы детально рассказали здесь.
- Дважды в месяц желательно проводить дезинфекцию комплектующих частей уксусным раствором. Воду следует менять ежедневно, это поможет предотвратить появление плесени.
- Современные модели оснащены функцией оповещения о необходимости чистки и замены фильтров. Сменные детали должны быть того же торгового бренда, что и само устройство. Рекомендуем ознакомиться с рейтингом лучших моделей.
- Устанавливать увлажнитель воздуха следует на идеально ровной поверхности. Для бесперебойной работы также важен свободный доступ воздуха. Не рекомендуется прислонять технику к стене, оставлять возле мебели или под кроватью.
- Запрещено оставлять устройство в помещении с маленькими детьми без присмотра. Известны случаи, когда увлажнитель сталкивали или накрывали сверху одеялом, в воздухозаборные щели попадали также мелкие детали.
Если техника используется только во время отопительного сезона то перед тем, как отправить ее на хранение, необходимо обработать трубки и мембраны перекисью водорода. После чего разобрать и просушить все детали. Держать в оригинальной закрытой упаковке, избегая прямых солнечных лучей.
В увлажнитель воздуха, не предназначенный для ароматерапии, запрещено добавлять эфирные масла. В противном случае, комплектующие могут быстро выйти из строя.
Выводы и полезное видео по теме
Решение проблемы отсутствия пара в увлажнителе воздуха детально рассмотрено в сюжете:
Пошаговую инструкцию проверки пьезоэлементов для увлажнителей воздуха можно посмотреть в следующем видеоролике:
Как починить ультразвуковой увлажнитель воздуха в домашних условиях:
В большинстве случае отремонтировать увлажнитель можно своими руками. Гораздо сложнее обнаружить реальную причину неисправности. Сделать это в некоторых ситуациях без специальных устройств довольно сложно, поэтому лучше обратиться к специалистам. Поможет избежать серьезной поломки грамотная эксплуатация оборудования, своевременная замена фильтров, чистка и дезинфекция.
Если вы сталкивались с проблемами в работе увлажнителя воздуха, поделитесь своим опытом. Блок для комментариев и вопросов ниже под текстом — здесь вы можете задать вопросы нашим экспертам и другим пользователям о плохой работе устройства и о возможных поломках.
14
15
РеГуЛИРовкА ПАРооБРАзовАнИя
Присоедините направляющую пара
к рассекателю пара. отрегулируйте интенсивность
и направление выходящего пара.
FINE — рассеянное увлажнение
ULTRA FINE — узконаправленное увлажнение
установите направляющую пара с рассекателем
пара на резервуар для воды и накройте
верхней панелью.
устРойство И ЭксПЛуАтАЦИя
АвтоМАтИЧескИй РежИМ
ПоддеРжАнИя вЛАжностИ
При достижении заданного уровня влажности
увлажнитель переходит в режим ожидания.
если через некоторое время уровень влажности
воздуха понизится более, чем на 2%, увлажнитель
возобновит работу для достижения заданного
уровня.
в режиме непрерывного парообразования —
«со», увлажнитель переходит в режим
ожидания, когда заканчивается вода
в резервуаре. включается звуковая индикация
и загорается надпись — «REFILL».
вставьте сетевой шнур в розетку электросети
и включите питание увлажнителя. задайте
желаемый уровень влажности — «D.hUMID»
и уровень мощности парообразования.
увлажнитель начнет работать в режиме
непрерывного парообразования — «со».
Чтобы ограничить время работы увлажнителя,
установите таймер на 1 – 12 часов.
ПАнеЛь уПРАвЛенИя
REFILL — предупреждение о недостаточном количестве воды.
WARM — индикатор работы функции теплого пара.
TIMER — заданное время работы.
C.TEMP — текущая температура.
D.hUMID — заданная влажность воздуха.
C.hUMID — текущая влажность воздуха.
CLEAN — предупреждение о необходимости очистки увлажнителя воздуха.
TURBO — индикатор максимальной мощности парообразования.
CO — индикатор непрерывного парообразования.
08:35
Увлажнитель воздуха не выдаёт пар
00:43
BORK H500, H501, BORK H700, H710: как поправить поплавок в увлажнителе — видео инструкция
07:30
Ремонт увлажнителя BORK (не включается, сгорел трансформатор). Как купить увлажнитель за 500 рублей.
07:21
Ремонт увлажнителей воздуха BORK HF SUL 5555 WT
05:43
Ремонт увлажнителя BORK H700
02:46
Ремонт ультразвуковой увлажнитель BORK H501 HF SUL 5555 Ultrasonic Humidifier
07:21
ТОП 5 ЛУЧШИХ УЛЬТРАЗВУКОВЫХ УВЛАЖНИТЕЛЕЙ ВОЗДУХА
02:35
Выбираем воздухоочиститель
ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ
4 РЕЖИМА РАБОТЫ, ВКЛЮЧАЯ РЕЖИМ SPA
И РЕЖИМ «ДЕТСКАЯ КОМНАТА»
ИОННЫЙ ФИЛЬТР ДЛЯ ДЕМИНЕРАЛИЗАЦИИ ВОДЫ
ТЕХНОЛОГИЯ NATURAL SHIELD™ — ОЧИСТКА И ДЕЗИНФЕКЦИЯ
ВОЗДУХА
АНТИБАКТЕРИАЛЬНОЕ ПОКРЫТИЕ РЕЗЕРВУАРА ДЛЯ ВОДЫ
NANO SILVER
ФУНКЦИЯ «ТЕПЛЫЙ ПАР»
ИНДИКАЦИЯ НЕОБХОДИМОСТИ ОЧИСТКИ
НИЗКИЙ УРОВЕНЬ ШУМА
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
УВЛАЖНИТЕЛЬ ВОЗДУХА
H501
BORK — H501 — manual RU — 237×102.indd 9
13.04.2010 11:01:49
10
ЧЕТЫРЕ РЕЖИМА РАБОТЫ
Режим AUTO — автоматический режим предназначен для поддержания
желаемого уровня влажности.
Режим SLEEP — ночной режим, при его использовании дисплей работает
на половину яркости, уровень шума снижается на 50%.
Режим SPA — создает благоприятное воздействие на кожу и организм
в целом, делает увлажнение более комфортным, распыляя подогретую
воду, снижая уровень шума.
Режим BABY (Детская комната) — постепенно набирает необходимую
влажность оптимальную для ребенка до заданного значения 55%
и подддерживает ее постоянной.
BORK — H501 — manual RU — 237×102.indd 10
13.04.2010 11:01:49
11
ИОННЫЙ ФИЛЬТР ДЛЯ
ДЕМИНЕРАЛИЗАЦИИ ВОДЫ
Ионная смола, находящаяся внутри картриджа, эффективно смягчает
воду, поглощая неорганические примеси, содержащиеся в воде — соли
магния, кальция и т.п.
Замену ионного фильтра рекомендуется производить каждые
3–4 месяца (до 80-ти заполнений резервуара для воды).
BORK — H501 — manual RU — 237×102.indd 11
13.04.2010 11:01:49
12
ТЕХНОЛОГИЯ NATURAL SHIELD™ —
ОЧИСТКА И ДЕЗИНФЕКЦИЯ
ВОЗДУХА
Технология NATURAL SHIELD™ основана на действии фитонцидов —
биологически активных веществ растительного происхождения,
предотвращающих рост и развитие болезнетворных бактерий
и микроскопических грибков.
Установите картридж NATURAL SHIELD™ в заднюю часть базы увлаж-
нителя воздуха и отрегулируйте интенсивность испарения фитонцидов
с помощью переключателя на крышке. Инструкцию по установке смо-
трите на упаковке картриджа.
BORK — H501 — manual RU — 237×102.indd 12
13.04.2010 11:01:49
АНТИБАКТЕРИАЛЬНОЕ ПОКРЫТИЕ РЕЗЕРВУАРА ДЛЯ ВОДЫ NANO…
Страница 15
- Изображение
- Текст
13
АНТИБАКТЕРИАЛЬНОЕ ПОКРЫТИЕ
РЕЗЕРВУАРА ДЛЯ ВОДЫ
NANO SILVER
Внутренняя поверхность резервуара для воды покрыта нано-частицами
серебра, оказывающими антисептическое действие и эффективно
очищающими воду от вредных бактерий и микробов.
BORK — H501 — manual RU — 237×102.indd 13
13.04.2010 11:01:49
14
ФУНКЦИЯ «ТЕПЛЫЙ ПАР»
Перед поступлением в камеру парообразования вода нагревается
до 80 °С, за счет чего происходит ее стерилизация. Температура
исходящего пара при этом составляет 40–45 °C.
BORK — H501 — manual RU — 237×102.indd 14
13.04.2010 11:01:50
15
ПАНЕЛЬ УПРАВЛЕНИЯ
ПИТАНИЕ — кнопка включения/выключения.
РЕЖИМ — кнопка выбора режима работы.
ТАЙМЕР — кнопка установки времени работы
от 1–9 часов или непрерывного парообразова-
ния «CO».
ПАР — кнопка выбора уровня мощности пароо-
бразования.
ВЛАЖНОСТЬ — кнопка выбора уровня влажно-
сти от 40–75% или непрерывного парообразо-
вания «CO».
Примечание. Заданная влажность в помеще-
нии поддерживается автоматически.
ТЕПЛЫЙ ПАР — кнопка выбора функции тепло-
го пара.
Примечание. Распыление теплого пара с тем-
пературой 40–45° начнется через 20 минут
после активации этой функции.
BORK — H501 — manual RU — 237×102.indd 15
13.04.2010 11:01:50
предупреждение о недостаточном количестве воды. CO…
Страница 18
- Изображение
- Текст
16
ИНДИКАЦИЯ
REFILL — предупреждение о недостаточном
количестве воды.
CO — индикатор непрерывного парообразова-
ния.
WARM — индикатор работы функции тепло-
го пара.
HUMIDITY — заданная влажность воздуха.
SETTINGS — текущая влажность воздуха.
FILTER — предупреждение о необходимости
очистки увлажнителя воздуха.
TIMER — заданное время работы.
ЗАМОК РЕЗЕРВУАРА ДЛЯ ВОДЫ
После установки резервуара для воды, в целях
безопасности и удобства переноски увлажни-
теля воздуха, установите фиксатор замка вер-
тикально.
BORK — H501 — manual RU — 237×102.indd 16
13.04.2010 11:01:50
17
Замок
резервуара
для воды
Катридж
NATURAL SHIELD/
Воздушный фильтр
Резервуар
для воды
Ручка для
переноски
Фильтр
исходящего
пара
Ионный
фильтр
BORK — H501 — manual RU — 237×102.indd 17
13.04.2010 11:01:50
18
МЕРЫ ПРЕДОСТОРОЖНОСТИ
• Позаботьтесь о сохранности настоящего ру-
ководства по эксплуатации.
• Устанавливайте увлажнитель воздуха только
на сухую ровную поверхность.
• При обнаружении повреждений любого рода
немедленно прекратите использование
увлажнителя воздуха и передайте его в бли-
жайший сервисный центр для тестирования,
замены или ремонта.
• Увлажнитель воздуха не предназначен для
использования детьми без надлежащего
присмотра.
• Во избежании появления белого налета, не-
обходимо использовать воду, жесткость ко-
торой не превышает 5,4 мг-экв/л. Рекоменду-
ем использовать очищенную или дистилли-
рованную воду.
• Не наливайте горячую/холодную воду в ре-
зервуар для воды (температура воды должна
быть в диапазоне 19–30°С). Не добавляйте в
воду ароматические вещества.
• Не наклоняйте и не переворачивайте увлаж-
нитель воздуха во время работы.
• Не эксплуатируйте увлажнитель воздуха в
непосредственной близости от нагреватель-
ных приборов и других источников тепла.
• Минимальное расстояние от увлажнителя
воздуха до стены должно составлять не ме-
нее 10 см, не менее 1 метра до потолка, не
менее 50 см от пола.
• Во избежание поражения электрическим то-
ком не наливайте воду в резервуар после
подключения увлажнителя воздуха к элект-
ро сети.
• Не погружайте базу увлажнителя воздуха
и сетевой шнур в воду.
• В целях безопасности все работы по ремонту
и обслуживанию увлажнителя воздуха, кро-
ме замены фильтра и чистки увлажнителя
воздуха, должны выполняться только пред-
ставителями уполномоченных авторизован-
ных сервисных центров компании BORK.
BORK — H501 — manual RU — 237×102.indd 18
13.04.2010 11:01:51
Комментарии
20
21
меРы ПРедостоРожности
УстРанение неисПРавностей
в случае поломки увлажнителя воздуха выполните контрольную сверку по приведенной ниже таблице. в случае невозможности устранения проблемы
обратитесь в центр сервисного обслуживания клиентов.
Проблема
Возможная причина
Способ устранения
на выходе нет воздуха и пара
Шнур питания не включен
включите шнур питания в розетку
недостаточный уровень воды в резервуаре
долейте воду в резервуар для воды. Подождите 1 минуту и нажмите кнопку ПИТАНИЕ
неправильно установлен резервуар для воды
Правильно установите резервуар для воды
воздух выходит, но нет пара
Уровень пара установлен на минимум
выберите желаемый режим работы
недостаточный уровень воды в резервуаре
долейте воду в резервуар для воды
слабый уровень интенсивности пара
слишком низкая температура воды
Установите 4 уровень интенсивности парообразования и включите функцию ТЕПЛЫЙ
ПАР. спустя 20 минут увлажнитель воздуха будет работать надлежащим образом
образовался налет на мембране
очистите мембрану специальной щеткой для чистки
отсутствие теплого пара
неправильно выбран режим работы
включите функцию ТЕПЛЫЙ ПАР
время подогрева может увеличиваться в зависимости от температуры окружающей
среды
• Позаботьтесь о сохранности настоящего
руководства по эксплуатации. Устанавливайте
увлажнитель воздуха только на сухую ровную
поверхность.
• Перед эксплуатацией устройства удостоверь-
тесь в том, что характеристики электросети со-
ответствуют указанным на этикетке устройства.
• Увлажнитель воздуха не предназначен
для использования детьми без надлежащего
присмотра.
• При отключении прибора от электросети
не тяните за шнур или сам прибор, держитесь
за вилку.
• для сохранения эффективности работы
увлажнителя воздуха и продления
срока службы прибора рекомендуется
использовать только фильтрованную
воду. При использовании водопроводной
воды возможно появление неприятного
запаха пара, а также образование белого
налета на предметах, находящихся
в непосредственной близости от увлажнителя
воздуха. Перед использованием
водопроводную воду необходимо отстаивать
не менее 24 часов. вода не должна быть
горячее 40 °с.
• во избежании появления белого налета
необходимо использовать воду, жесткость
которой не превышает 5,4 мг–экв/л.
• не добавляйте в воду ароматические вещества.
не наклоняйте и не переворачивайте
увлажнитель воздуха во время работы.
• нельзя чистить поверхность мембраны остры-
ми предметами. Это может стать причиной
снижения производительности или поломки
увлажнителя воздуха.
• не эксплуатируйте увлажнитель
воздуха в непосредственной
близости от нагревательных приборов.
и других источников тепла. минимальное
расстояние от увлажнителя воздуха до стены
должно составлять не менее 10 см, до потолка
не менее 1 м, от пола не менее 50 см.
