Любой кондиционер Mitsubishi имеет функцию самодиагностики. При включении и во время работы микропроцессор через множество датчиков проверяет ошибки кондиционера Mitsubishi Heavy, чтобы вовремя остановить его работу при нарушении параметров. Все ошибки Митсубиси Хэви делятся на 2 вида:
— аварийные, например, неисправность компрессора;
— информационные, например, сообщение о загрязнённом фильтре.
Большинство ошибок можно сбросить переключением электропитания, но при 3-5 кратном повторе в течение часа кондиционер может остановиться полностью, до устранения неисправности сервисным специалистом.
Кондиционер Mitsubishi коды ошибок сообщает пользователю световой индикацией, а при использовании проводного пульта также текстом на экране.
В бытовых сериях используются только ИК-пульты, поэтому коды ошибок кондиционера Митсубиси можно определить по количеству миганий двух индикаторов: «Run» зелёного цвета и «Timer» жёлтого цвета. Для инверторных и On/Off моделей разных лет выпуска одна и та же ошибка может высвечиваться по-разному.
В полупромышленных и мультизональных сериях преимущественно устанавливают проводные пульты, где коды ошибок Митсубиси Хэви можно прочитать с ЖК-экрана пульта, RC-E5 или RC-EX1.
Ошибки кондиционера Митсубиси Хеви обозначаются буквой Е (error) и двузначным числом. Все коды ошибок кондиционеров Mitsubishi Heavy являются универсальными для бытовых, полупромышленных и мультизональных серий. Т.е. код Е5, например, будет означать «Отсутствие связи между внутренним и наружным блоком» для любого кондиционера MHI.
Ошибки Mitsubishi Heavy бытовых серий
| Run | Timer | Ошибка кондиционера Митсубиси |
| 1-кратное мигание | Постоянно светится | E6 |
| 2-кратное мигание | Постоянно светится | E7 |
| 3-кратное мигание | Постоянно светится | E6 |
| 4-кратное мигание | Постоянно светится | E9 |
| 5-кратное мигание | Постоянно светится | E47 |
| 6-кратное мигание | Постоянно светится | E16 |
| 7-кратное мигание | Постоянно светится | E57 |
| Постоянно мигает | 1-кратное мигание | E38 |
| Постоянно мигает | 2-кратное мигание | E37 |
| Постоянно мигает | 4-кратное мигание | E39 |
| Постоянно светится | 1-кратное мигание | E42 |
| Постоянно светится | 2-кратное мигание | E59 |
| Постоянно светится | 3-кратное мигание | E58 |
| Постоянно светится | 4-кратное мигание | E51 |
| Постоянно светится | 5-кратное мигание | E36 |
| Постоянно светится | 6-кратное мигание | E5 |
| Постоянно светится | 7-кратное мигание | E48 |
| Постоянно светится | Постоянно мигает | E35 |
| 2-кратное мигание | 2-кратное мигание | E60 |
| Не светится | 5-кратное мигание | E5 |
| 3-кратное мигание | 5-кратное мигание | E35 |
| 3-кратное мигание | 6-кратное мигание | E36 |
| 3-кратное мигание | 7-кратное мигание | E37 |
| 3-кратное мигание | 8-кратное мигание | E38 |
| 3-кратное мигание | 9-кратное мигание | E39 |
| 4-кратное мигание | 2-кратное мигание | E42 |
| 4-кратное мигание | 7-кратное мигание | E47 |
| 4-кратное мигание | 8-кратное мигание | E48 |
| 5-кратное мигание | 1-кратное мигание | E51 |
| 5-кратное мигание | 3-кратное мигание | E53 |
| 5-кратное мигание | 7-кратное мигание | E57 |
| 5-кратное мигание | 8-кратное мигание | E58 |
| 5-кратное мигание | 9-кратное мигание | E59 |
| 6-кратное мигание | Не светится | E60 |
| 6-кратное мигание | 1-кратное мигание | E61 |
| 6-кратное мигание | 2-кратное мигание | E62 |
| 7-кратное мигание | 1-кратное мигание | E40 |
| 8-кратное мигание | Не светится | E80 |
| 8-кратное мигание | 2-кратное мигание | E82 |
| 8-кратное мигание | 4-кратное мигание | E84 |
| 8-кратное мигание | 5-кратное мигание | E85 |
| 8-кратное мигание | 6-кратное мигание | E86 |
В полупромышленном и мультизональном оборудовании коды ошибки Mitsubishi Heavy с E1 до E31 относятся к внутренним блокам и высвечиваются только на пульте проблемного блока. Коды ошибок Митсубиси Хеви с номерами E32 — E75 относятся к наружным блокам и показываются на всех проводных пультах данного фреонового контура.
Кондиционеры Mitsubishi Heavy ошибки
| Коды ошибок Mitsubishi | Описание ошибок Митсубиси | Возможные причины ошибки Митсубиси Хеви |
| E1 | Ошибка соединения пульта управления | • Плохой контакт или обрыв сигнального провода • Электромагнитные наводки на кабель • Неисправность PCB внутреннего блока или пульта ДУ |
| E2 | Двойной адрес внутреннего блока | • Количество подключенных блоков превышает лимит. • Двойной адрес внутреннего блока. • Дефект PCB управления внутреннего блока. |
| E3 | Ошибка сигнальной линии | Возникает при полном отсутствии связи между всеми внутренними и внешними блоками. Если появляется соединение между внутренними и внешними блоками, ошибка меняется на E5. В обоих случаях проверьте предохранители и провода сигнальной линии. Проверить заданный номер наружного блока. |
| E5 | Ошибка межблочной связи | Если соединение между внутренним и внешним блоками отсутствует более 2 минут. • Сбой питания внешнего блока • Смена полярности А и B после подачи питания. |
| E6 | Неисправен датчик 1 (2) теплообменника внутреннего блока | • Дефект соединителя датчика теплообменника внутреннего блока • Дефект датчика теплообменника внутреннего блока • Неисправность PCB управления внутреннего блока |
| E7 | Неисправен датчик температуры комнатного воздуха | • Дефект соединителя датчика температуры входящего воздуха • Дефект датчика температуры входящего воздуха • Неисправность PCB управления внутреннего блока |
| E8 | Защита от перегрузки в режиме обогрева | • Загрязнение воздушного фильтра • Неисправность термодатчика на теплообменнике внутреннего блока (короткое замыкание) • Неисправность PCB внутреннего блока |
| E9 | Неисправность дренажа | • Неисправность дренажной помпы, повреждение кабеля, отключен разъем, забита дренажная труба • Неправильная работа поплавкового реле • Неисправность PCB внутреннего блока |
| E10 | Превышение числа внутренних блоков (более 16), контролируемых с одного пульта управления | |
| E11 | Неверное подключение адресации между master и slave блоками | • Для RC-EX1: «Меню» — «Настройка внутренних блоков» — «Выбор В/Б» |
| E12 | В одной сети SL смешаны автоматическая адресация (с пульта управления) и ручная адресация. | |
| E14 | Ошибка связи между между master и slave блоками | • Не указан Master-блок • Неверное подключение кабеля ПДУ, повреждение кабеля ПДУ между master и slave блоками |
| E16 | Неисправность двигателя вентилятора внутреннего блока | • Неисправность электродвигателя • Неисправность PCB внутреннего блока (в случае блоков FDTC и FDT проверить предохранитель F202). |
| E18 | Неверное подключение адресации между master и slave блоками | • Не задан номер ведущего внутреннего блока. • Адрес ведомого внутреннего блока совпадает с адресом ведущего внутреннего блока. • Нет питания на master-блоке |
| E19 | Ошибка помпы из-за неотключения SW7-1 после проверки работоспособности внутреннего блока | |
| E20 | Завышенная скорость вентилятора внутреннего блока | |
| E21 | Не защёлкнута панель фильтра внутреннего блока (только FDT) | |
| E22 | Ошибка подключения к наружному блоку | Внутренние блоки 1,5kW возможно подключить к наружным блокам KX6: • FDC224-335KXE6 c кодом A и выше • FDC400-1360KXE6 c кодом F и выше |
| E28 | Неисправность термодатчика проводного ПДУ | Через 10 секунд после выключения датчика пульта управления, E28 не будет отображаться, даже если провод датчика отсоединен. В это время происходит переключение от датчика пульта управления к датчику температуры входящего воздуха внутреннего блока. |
| E30 | Отсутствие соединения внутреннего и внешнего блоков | • Неисправность PCB управления внутреннего блока • Неисправность PCB управления внешнего блока |
| E31 | Двойной адрес внешнего блока | • Ошибка адресации внешних блоков • Подключено более 128 внутренних блоков • Не установлен переключатель master/slave для комбинированных наружных блоков * Адресация не будет подтверждена, если не перезагрузить питание. **В случае комбинирования блоков установите одинаковые адреса для главного и подчиненного блоков. Главные и подчиненные блоки можно назначить с помощью SW4-7. |
| E32 | Открытая L3 фаза электропитания на первичной стороне | Когда напряжение между L1-N и L2-N равно 0 V, и/или ток L3 уменьшается (0 ампер). |
| E36 | Повышенная температура трубы нагнетания (Tho-D1) | • Неисправность температурного датчика выпускной трубы • Неисправность датчика высокого давления • Недостаточное количество хладагента • Неисправность EEV внутреннего блока • Неисправность температурного датчика теплообменника внутреннего блока • Неисправность EEVH внешнего блока • Неисправность датчика температуры трубы всасывания или неисправность датчика низкого давления • Неисправность EEVSC внешнего блока • Неисправность температурного датчика Tho-H |
| E37 | Неисправен датчик теплообменника наружного блока | Красный LED-индикатор дополнительно указывает на проблемный термистор: • Tho-R1: мигает 1 раз (E37-1) • Tho-R2: мигает 2 раза (E37-2) • Tho-R3: мигает 3 раза (E37-3) • Tho-R4: мигает 4 раза (E37-4) • Tho-SC: мигает 5 раз (E37-5) • Tho-H: мигает 6 раз (E37-6) |
| E38 | Неисправен датчик наружной температуры | • Неисправность PCB управления наружного блока • Разрыв жгута проводов термистора или секции температурного датчика • Разрыв проводного соединения (разъема) |
| E39 | Неисправен датчик температуры трубы нагнетания | • Неисправность PCB управления наружного блока • Разрыв жгута проводов термистора или секции температурного датчика • Разрыв проводного соединения (разъема) |
| E40 | Ошибка высокого давления (активирован 63Н1) | • Короткое замыкание в цепи воздушного потока, сбой воздушного потока, загрязнение наружного теплообменника/неисправность мотора вентилятора • Неисправность PCB управления наружного блока • Неисправность разъема 63H1 • Неисправность разъема электронного клапана • Закрыт сервисный порт • Смесь неконденсируемого газа (азота и т.д.) |
| E41 | Перегрев силового транзистора | • Неисправность инверторной PCB • Неисправность мотора наружного вентилятора • Неправильно закреплено ребро радиатора силового транзистора • Неисправность температурного термистора силового транзистора • Недостаточное пространство установки для наружного блока |
| E42 | Токовая отсечка | • Закрыты порты • Неисправность подачи питания • Избыточное количество хладагента • Неисправность компрессора • Неисправность модуля силового транзистора |
| E43 | Превышение числа подключенных внутренних блоков, превышение допустимой суммарной мощности | • Ошибка адресации внутреннего/внешнего блока • Ошибка соединения сигнальных проводов |
| E44 | Влажный ход | • Несоответствие трубопроводов и сигнальной линии • Перезаправка хладагента • Циркуляция хладагента через байпасный клапан • Ошибка контроля перегрева хладагента |
| E45 | Ошибка связи инвертора | • Неисправность PCB инвертора • Неисправность разъема между PCB управления наружного блока и PCB инвертора • Неисправность PCB управления наружного блока |
| E46 | Смешивание ручной и автоматической адресации в одной сети SL | |
| E47 | Ошибка перегрузки инвертора по току | • Неисправность PCB управления наружного блока • Пыль на PCB управления • Перегорел предохранитель F2 |
| E48 | Неисправность двигателя вентилятора внешнего блока | • Неисправность PCB управления внешнего блока • Попадание посторонних предметов в область вращения вентилятора • Неисправность мотора вентилятора |
| E49 | Ошибка низкого давления или неисправность датчика низкого давления | • Датчик низкого давления (дефект PSL) • Рабочий клапан закрыт • EEV закрыт (неправильная работа) • Недостаточный объем хладагента • Засорение (EEV, фильтр) |
| E51 | Перегрев силового транзистора в течение 15 минут | • Неисправность силового транзистора • Неисправность инвертора и мотора вентилятора |
| E53 | Неисправность датчика температуры трубы всасывания | • Отсоединение провода термистора или внутреннего провода считывающей части (проверьте запрессованную часть) • Отсоединение разъема термистора • Дефект PCB управления внешнего блока |
| E54 | Неисправность датчика высокого давления/ датчика низкого давления | Красный LED-индикатор дополнительно указывает на проблемный термистор: • E54-1/мигает 1 раз: аномалия датчика низкого давления • E54-2/мигает 2 раза: аномалия датчика высокого давления |
| E55 | Неисправность датчика температуры компрессора (Tho-C1) | • Отсоединение провода термистора или внутреннего провода считывающей части (проверьте запрессованную часть) • Отсоединение разъема термистора • Дефект PCB управления внешнего блока |
| E56 | Перегрев силивого модуля (IGBT) (Tho-P1, Tho-P2) | Красный LED-индикатор дополнительно указывает на проблемный термистор: • E56-1/мигает 1 раз: аномалия Tho-P1 • E56-2/мигает 2 раза: аномалия Tho-P2 |
| E57 | • Недостаток хладагента • Закрыт клапан |
|
| E58 | Аварийное прекращение подачи тока | • Избыточное количество хладагента • Не соблюдено пространство установки внутреннего, наружного блоков • Неисправность компрессора • Неисправность датчика температуры наружного воздуха • Неисправность PCB управления наружного блока |
| E59 | Ошибка запуска компрессора | • Неисправность мотора наружного вентилятора • Неисправность PCB инвертора • Ненормальное напряжение питания • Ненадлежащее количество хладагента и неисправность холодильного контура • Неисправный компрессор (подшипник мотора) |
| E60 | Ошибка определения положения ротора компрессора (рассинхронизация) | • Неисправность мотора наружного вентилятора • Неисправность PCB управления наружного блока • Неисправность PCB инвертора • Ненормальное напряжение питания • Ненадлежащее количество хладагента и неисправность холодильного контура • Неисправность компрессора (мотор, подшипник) |
| E61 | Ошибка связи между master / slave наружными блоками | |
| E63 | Аварийная остановка | |
| E75 | Ошибка связи при работе с центральным пультом | |
| E82 | Неисправен датчик теплообменника внутреннего блока | • Неисправен термодатчик (дефект чувствительного элемента, повреждение кабеля, короткое замыкание) • Отсоединение разъема термодатчика |
| E84 | Высокая влажность | |
| E85 | Защита от обмерзания | • Упала скорость вентилятора внутреннего блока • Неисправность датчика теплообменника внутреннего блока |
| E86 | Высокое давление в режиме обогрева | • Перегрузка системы • Упала скорость вентилятора внутреннего блока • Неисправность датчика теплообменника внутреннего блока |
E1-сбой печатной платы внутреннего блока, неправильно подключён пульт дистанционного управления или неисправен.
E2 -дублирование адресов внутренних блоков
E3 — некорректный адрес наружного блока
E5 -неисправна плата управления наружного блока
E6 — термодатчик испарителя замкнут/оборван
E7 —сенсор внутреннего блока замкнут/оборван
E8 — перегрузка испарителя или неисправен датчик
E9 — ошибка дренажного насоса или поплавкового датчика
E10 —больше 16 внутренних блоков соединяются с пультом управления
E11 -больше одного блока соединяются с пультом управления,когда адрес занят
E12 -ошибка настройки адресов
E14 -неправильные настройки соединения master-slave (ведущий-ведомый)
E16 -неисправен вентилятор внутреннего блока
E28 -неисправен датчик пульта управления
E30 —ошибка соединения наружного/внутреннего блоков
E31 -дублирование, неправильные настройки адресов
E32 — неправильная последовательность фаз или обрыв провода
E33 — обрыв обмотки компрессора
E34 — разомкнута фаза L3 обмотки 52C
E35 —высокая температура конденсера или неисправен термодатчик
E36 —недопустимое отклонение температуры выходного воздуха
E37 -неисправен термодатчик конденсера
E38 — неисправен термодатчик наружного воздуха
E39 — неисправен термодтчик нагнетательной трубы
E40 — сработала реле высокого давления 63Н1
E49 -система остановилась, низкое давление или недостаточно хладагента
E52 — сбой в 52С
E53 —неисправен термистор всасывающей трубы
E54 -отсоединён датчик низкого давления
E55 — неисправен термистор температуры внутреннего пространства компрессора
E56 -термодатчик силового транзистора неисправен или оборван
E57-недостаточно хладагента
E59 -не запускается компрессор
E60 -ошибка позиционирования компрессора
E63 -аварийное отключение внутреннего блока
Полная версия кодов ошибок в формате .pdf
Скачать
Коды ошибок для моделей
FDTA28KXE4 FDTWA28KXE4 FDTQA22KXE4
FDRA22KXE4 FDQMA22KXE4/28/36/45/56/71/90/112/140
FDTSA22KXE4
FDUMA36KXE4 FDURA45KXE4 FDEA36KXE4
FDKA22KXE4 FDFLA28KXE4
FDE321HKXE2 401HKXE2 501/631/801/1001/1251HKXE2
FDKY251HKXE2,321HKXE2,401HKXE2,501HKEXE2,631HKXE2
FDFL251HKXE2,401HKXE2,631HKXE2
FDFUA28KXE4 SRK20ZD-S SRK501CENF-L
SRK561CENF-F SCM328CENF-L1 SCM338CENF-L1
SRK25GZ-L1/35/502Z-L
FDC508HES3 808HES3 1008HES3
FDT208-A 258A 308A 408-A 508-A
FDR208-A 258A 308A 408-A 508-A
SCM60ZD-S SCM80ZD-S
SKM2ZD-S SKM25ZD-S
SKM28ZD-S SKM35ZD-S
FDC2001HKXRE2,2501HKXRE2
и др.
Коды ошибок марки кондиционеров Mitsubishi Heavy для моделей;
- FDTA28KXE4
- FDTWA28KXE4
- FDTQA22KXE4
- FDRA22KXE4
- FDQMA22KXE4/28/36/45/56/71/90/112/140
- FDTSA22KXE4
- FDUMA36KXE4
- FDURA45KXE4
- FDEA36KXE4
- FDKA22KXE4
- FDFLA28KXE4
- FDE321HKXE2
- 401HKXE2 501/631/801/1001/1251HKXE2
- 631HKXE2
- 501HKEXE2
- FDFL251HKXE2
- FDFUA28KXE4
- SRK20ZD-S
- SRK501CENF-L
- SRK561CENF-F
- SCM328CENF-L1
- SCM338CENF-L1
- SRK25GZ-L1/35/502Z-L
- FDC508HES3
- 808HES3
- 1008HES3
- FDT208-A 258A 308A 408-A 508-A
- FDR208-A 258A 308A 408-A 508-A
- SCM60ZD-S
- SCM80ZD-S
- SKM25ZD-S
- SKM2ZD-S
- SKM28ZD-S
- SKM35ZD-S
- FDC2001HKXRE2
- 2501HKXRE2
- и др.
| Ошибка | Неисправность |
|---|---|
| E1 | Сбой печатной платы внутреннего блока, неправильно подключён пульт дистанционного управления или неисправен |
| E2 | Дублирование адресов внутренних блоков |
| E3 | Некорректный адрес наружного блока |
| E5 | Неисправна плата управления наружного блока |
| E6 | Термодатчик испарителя замкнут/оборван |
| E7 | Сенсор внутреннего блока замкнут/оборван |
| E8 | Перегрузка испарителя или неисправен датчик |
| E9 | Ошибка дренажного насоса или поплавкового датчика |
| E10 | Больше 16 внутренних блоков соединяются с пультом управления |
| E11 | Больше одного блока соединяются с пультом управления,когда адрес занят |
| E12 | Ошибка настройки адресов |
| E14 | Неправильные настройки соединения master-slave (ведущий-ведомый) |
| E16 | Неисправен вентилятор внутреннего блока |
| E28 | Неисправен датчик пульта управления |
| E30 | Ошибка соединения наружного/внутреннего блоков |
| E31 | Дублирование, неправильные настройки адресов |
| E32 | Неправильная последовательность фаз или обрыв провода |
| E33 | Обрыв обмотки компрессора |
| E34 | Разомкнута фаза L3 обмотки 52C |
| E35 | Высокая температура конденсера или неисправен термодатчик |
| E36 | Недопустимое отклонение температуры выходного воздуха |
| E37 | Неисправен термодатчик конденсера |
| E38 | Неисправен термодатчик наружного воздуха |
| E39 | Неисправен термодтчик нагнетательной трубы |
| E40 | Сработала реле высокого давления 63Н1 |
| E49 | Система остановилась, низкое давление или недостаточно хладагента |
| E52 | Сбой в 52С |
| E53 | Неисправен термистор всасывающей трубы |
| E54 | Отсоединён датчик низкого давления |
| E55 | Неисправен термистор температуры внутреннего пространства компрессора |
| E56 | Термодатчик силового транзистора неисправен или оборван |
| E57 | Недостаточно хладагента |
| E59 | Не запускается компрессор |
| E60 | Ошибка позиционирования компрессора |
| E63 | Аварийное отключение внутреннего блока |
Black = All R410A
Red = FD Split 1, 2 Series R410A
Blue = KX4 & KXR4 Series R410A
| Код ошибки | Внутренняя плата | Наружная плата | Подробная информация о неисправности | ||
|---|---|---|---|---|---|
| Красный светодиод | Зеленый светодиод | Красный светодиод | Зеленый светодиод | ||
| Нет признаков | Не горит | Мигание | Не горит | Мигание | • Нормальная работа |
| Не горит | Не горит | Не горит | Не горит | • Нет электросети [выключеное питание или отказ источника питания]. • L фазный провод разомкнут |
|
| Мигает 3 раза | Мигание | Не горит | Мигание | • Провода пульта дистанционного управления — X & Y перепутаны. • Провода пульта дистанционного управления — Y & Z перепутаны. • Проводка пульта дистанционного управления является разомкнутой. (X провод сломан — звуковой сигнал вырабатывается и указание. Z сломанный провод — нет звукового сигнала и нет индикации) |
|
| LCD мигает непрерывно потихоньку или выкл. | Не горит | Мигание | Мигает 2 раза | Мигание | • Открытая цепь или плохая внутренняя / наружная соединительная проводка |
| E1 | Не горит | Выкл. Или Вкл. Непрерывно | Не горит | Мигание | • Внутренняя плата или отказ CPU |
| Выкл. Или Вкл. Непрерывно | Выкл. Или Вкл. Непрерывно | Не горит | Мигание | • Внутренняя плата или отказ CPU | |
| Не горит | Мигание | Не горит | Мигание | • В контрольной группе электроснабжения, подача питания по меньшей мере на один внутренний блок выключена • Провод дистанционного управления Y разомкнут • Проводки X и Y пульта дистанционного управления поменять местами • Неисправная плата внутреннего или удаленного пульта • Электрические помехи |
|
| Не горит | Мигание | Не горит | Мигание | • Проводка пульта дистанционного управления, подключенна к A и B • Проводка A и B соединена в замкнутом контуре • Процессор внутреннего блока печатной платы отсутствует |
|
| Мигает 3 раза | Мигание | Не горит | Мигание | • Разомкнутая цепь подключения пульта дистанционного управления | |
| E2 | Мигает один раз | Мигание | Не горит | Мигание | • Дублирование адресов внутренних блоков. • В сеть подключено более 49 внутренних блоков |
| E3 | Мигает 2 раза | Мигание | Не горит | Не горит | • Нет сетевого питания на наружном блоке [выключение питания или сбой питания] |
| Мигает 2 раза | Не горит | Не горит | Мигает 2 раза | • Неправильная настройка адреса наружного блока | |
| Мигает 2 раза | Мигание | Выкл. Или Вкл. Непрерывно | Неопределен | • Нет сетевого питания на наружном блоке [выключение питания или сбой питания] | |
| E5 | Мигает 2 раза | Мигание | Мигает 2 раза | Мигание | • Ошибка связи с наружнем/внутренним блоком |
| Мигает 2 раза | Мигание | Не горит | Не горит | • Нарушение работы ППБ блока управления наружным блоком • Неисправен инвертор |
|
| Мигает 2 раза | Мигание | Не горит | Не горит | • Отказ внешнего блока питания (где внутренние / наружные источники питания разделены) • Ошибка внутренней / наружной связи • Поменяйте местами проводку А и Б затем включите |
|
| Мигает 2 раза | Мигание | Не горит | Не регулярное мигание | Отказ микрокомпьютера наружного блока | |
| E6 | Мигает один раз | Мигание | Не горит | Мигание | • Неисправен датчик теплообменника внутреннего блока [THIR] (сопротивление разомкнутая цепь или замкнутая цепь) • Плохое соединение разъема датчика в помещении ПЕЧАТНАЯ ПЛАТА |
| E7 | Мигает один раз | Мигание | Не горит | Мигание | • Неисправен датчик возврата внутреннего блока [Thia] (сопротивление разомкнуто или замкнуто) • Плохое соединение разъема датчика в помещении ПЕЧАТНАЯ ПЛАТА |
| E8 | Мигает один раз | Мигание | Не горит | Мигание | • Перегрузка при нагревании (необычайно высокая температура в помещении температура теплообменника). • Отказ датчика теплообменника внутреннего блока [THIR] (сопротивление датчика замкнутая цепь). |
| E9 | Мигает один раз | Мигание | Не горит | Мигание | • Ошибка дренажного насоса или поплавкового датчика. • Обнаружен конденсат в сливном лотке. |
| E10 | Не горит | Мигание | Не горит | Мигание | • 17 или более внутренних блоков, подключенные к одному пульту дистанционного управления (максимально допустимо: 16) |
| E11 | Не горит | Мигание | Не горит | Мигание | • Больше одного блока соединяются с пультом управления,когда адрес занят |
- Неисправности сплит-систем Mitsubishi-Heavy.
- Бытовая серия SRK /SRC.
- Коды ошибок Mr.Slim управления.
- Устраняем неисправности охлаждающего контура.
- Сервисные мануалы, ремонтные инструкции на промышленные серии KX 2 — KX 8.
Начнём с простого. Поиск неисправностей, — источник: сервисный мануал Mitsubishi-Heavy. error-code
Поломать сплит-систему Mitsubishi-Heavy, ну это надо умудриться, ну, просто сильно постараться или сознательно навредить.
Основными неисправностями кондиционеров Mitsubishi-Heavy, как правило является пониженное напряжение в сети, в следствие чего возникает повышенные нагрузки на компрессор, и горит ошибка, — пять морганий индикатора таймера внутреннего блока сплит-системы.
Источник: наиболее полное сервисное руководство по кондиционерам бытовой серии Mitsubishi-Heavy тык.
Бытовая серия
При сбое в питании, и резком включении возможны броски напряжения в сторону увеличения до 300 вольт. Ничего страшного со сплит системой Mitsubishi-Heavy не произойдёт даже в этом случае. Перегорит предохранитель и… максимум, — варистор платы управления внутреннего блока кондиционера. Необходимо заменить запчасти на новые.
Код ошибки в этом случае 6 морганийлампочки таймер — ошибка передачи сигнала, индикатор «рун» — горит постоянно.
Бытовая серия кондиционеров , коды неисправностей.
Предупреждение: менять предохранители платы наружнего блока нужно строго по номиналу. В противном случае из строя может выйти вся плата управления сплит системой. Ничего не поможет, кроме замены платы внутреннего блока кондиционера Mitsubishi.
Если «полетит » микросхема, то даже если Вы её поменяете, то нужна будет прошивка платы, кодировка режимов работы кондиционера, — по умолчанию.
Сомневаюсь, что это просто, прошить плату управления системой в условиях не специализированного сервисного центра.
Бытовая серия, таблица
Удачного Вам поиска неисправностей. Коды ошибок даны практически на все модели сплит-систем Mitsubishi Heavy, в т.ч. потолочные кондиционеры, канальные, кассетные, охладители колонного типа, мультизональные и VRV системы . Найдётся всё.
Коды ошибок Mr.Slim управления .
Mr.Slim управления код ошибки, список
Неисправности сплит-систем Mitsubishi-Heavy
Показания дисплея на пульте дистанционного управления Mitsubishi.
Код ошибки EA
Почему не работает Mitsubishi? Неправильный монтаж Внутреннего / наружного, — блока. превышает число внутренних включений, соединительный блок, обрыв.
Проверить датчики температуры и давления…
Код ошибки Eb
Неисправность сплит системы. Неправильный монтаж Внутреннего / наружного, — блока. (Неправильный монтаж, проверить правильность подключения)
Проверить датчики температуры и давления…
Код ошибки ЕС
Неполадка. Запуск по времени, задержка пуска.
Проверить датчики температуры и давления…
Код ошибки E6
Неисправность. Внутреннего / наружного, — неисправность платы управления (не работает приёмник сигнала).
При проверке замкнут,
Код ошибки E7
Неисправность кондиционера Mitsubishi. Внутреннего / наружного, — неправильное формирование сигнала (не правильное соединение, обрыв, замыкание).
При проверке замкнут,
Код ошибки E8
Неисправность кондиционера Mitsubishi-Heavy. Внутреннего / наружного, — неисправность платы управления (не работает приёмник сигнала).
Mitsubishi-Heavy, устраняем неисправности охлаждающего контура.
Устраняем неисправности охлаждающего контура.
Проверить датчики температуры и давления…
Код ошибки E9
Неисправность кондиционера. Внутреннего / наружного, — неправильное формирование сигнала (не правильное соединение, обрыв, замыкание).
Проверить датчики температуры и давления…
Код ошибки E0 Неисправность кондиционера. Ошибки в управлении сплит системой (не работает приёмник сигнала)
Проверить блок дистанционного управления
Код ошибки E3
Неисправность кондиционера. Ошибки в управлении сплит системой (передача ошибки)
Проверить блок дистанционного управления.
Код ошибки Е4
Неисправность кондиционера. Ошибки в управлении сплит системой, — не работает приёмник сигнала.
Ремонт кондиционеров Mitsubishi, коды неисправностей. Таблица.
При проверке замкнут,
Код ошибки E5
Пониженное напряжение в сети. Звони Чубайсу… Ошибки в управлении сплит системой (передача ошибки)
При проверке замкнут,
Код ошибки EF
Неисправность блока. Спецификация M-NET, — ошибки передачи
Проверить блок в помещении и на открытом воздухе.
Код ошибки Эд
Неисправность датчиков Mitsubishi. Последовательные ошибки передачи
Проверить датчики температуры и давления…
Код ошибки P1
Термодатчик не работает, проверить сопротивление 10 ОМ (Th3).
При проверке замкнут,
Код ошибки P2
Сработал датчик температуры по перегреву, проверить систему (Th2).
При проверке замкнут,
Код ошибки P4
Забит дренаж слива конденсата, сработал датчик уровня жидкости (DS)
При проверке замкнут,
Код ошибки P5
Не работает сливной насос конденсата Mitsubishi-Heavy.
При проверке замкнут, неисправен
Код ошибки P6
Замораживание / защита от перегрева, проверить давление в системе.
При проверке замкнут,
Код ошибки P8
Проверить температуру испарителя.
При проверке замкнут датчик.
Код ошибки P9
Не работают термисторы температуры / конденсатор / испаритель (TH5)
При проверке замкнут,
Код ошибки F1
Проверить последовательность фаз для трёхфазных кондиционеров Mitsubishi-Heavy.
Таблица неисправностей Mitsubishi-Heavy
Сервисные мануалы, ремонтные инструкции на промышленные мультизональные серии KX 2 — KX 8
KX 4 и их модификации, — сервисные мануалы ремонтные инструкции KX 4.rar . (105,625 М бт) Это:
- KXR4 (R410A),
- KX4 140 (R410A), KX4 224,
- 280 (R410A), KX4 335, 400,
- 450 (R410A), KX4 СЕРВИС-МАНУАЛ,
- KX4_ENG, KX4-K 335, 400, 450 (R410A),
- KXR (R410R) ENG, 08KX-DB-124D (KX6_224_335) _DRAFT, 05-KXR-T-100,
- 06-KX_KXR-T-103, 08KX-DB-122_FDU_F/
Коды KX2 мультизональная система KX2_RUS, (всего 38 Мбт)
- Сервис-мануал KX2 комбинаторная FDCJ (P) 225,281HKXE2D-K (T),
- МАНУАЛ КХ2 КОМБИНАТОРНАЯ,
- МАНУАЛ KX2, kxr, kx-kx2, fdc_hkxr.
KX 6 и выше… выше , в том числе и сервисные руководства на русском языке. KX 6.rar (625 М бт)
- full 09-KX-DB-124_ВНЕШНИЕ_FDC_224-335+ВНУТРЕННИЕ_МОНТАЖ,
- 09-KX-DB-127_ВНЕШНИЕ_335-K-1360_МОНТАЖ_Финал,
- 09_KXR_DB_129D_KXR_ВНЕШНИЕ_МОНТАЖ,
- 08KX_T-117_FDC_112_155_МОНТАЖ_ОБСЛУЖИВАНИЕ.
- KX 6 400-1360-СЕРВИС-МАНУАЛ… и многое другое. Винни-пух и все, все все.
Таблица неисправностей Mitsubishi-Heavy — сервисное руководство .pdf файл
Если сделать выборку из данного документа, то получится примерно это:
Код ошибки F2
L3 нет фазы.
Код ошибки F3
63L разъем, нет сигнала, обрыв.
Код ошибки F4
49C разъем, смотри схему подключения — нет сигнала, обрыв.
Код ошибки F9
Разъем 2 или более нет сигнала, обрыв.
Код ошибки FA
L2- поэтапный обрыв фазы, прерывистая фаза или 51см разъем нет сигнала, обрыв.
Код ошибки F7
Необходима пере фазировка, компрессор крутится в другую сторону.
Код ошибки F8
Нет контакта в межблочном соединении.
Код ошибки U2
Аномальные высокие температуры обратки, проверить давление газа в системе и замерить токовые перегрузки, возможное отключение компрессора по току.
Код ошибки U2
Внутренний термостат не работает код ошибки (49C).
Код ошибки U1
Аномально высокое давление (высокое давление датчик 63H сработал)
Код ошибки U1
Утечка газа, сработал датчик по минимальному давлению газа в системе.
Код ошибки УП
Высокое давление, перегрев (шаровой кран закрыт)
Код ошибки UL
Добавить фреон, низкое давление.
Код ошибки Ud
Сработала тепловая защита компрессора кондиционера.
Код ошибки U6
Неисправность компрессора Mitsubishi-Heavy (перегрузка) обмотка в обрыве.
Коды ошибок кондиционеров Mitsubishi-Heavy.
Код ошибки UA
Неисправность компрессора (сработало защитное тепловое реле Mitsubishi).
Код ошибки UF
Неисправность компрессора (запуск заблокирован) обмотка в обрыве.
Код ошибки UF
Неисправность кондиционера Mitsubishi-Heavy. Неисправность компрессора (рабочая заблокирован) обмотка в обрыве.
Код ошибки UH
Текущая ошибка датчика. Кратковременно исчезло напряжение в сети, сбой при установках по-умолчанию
Код ошибки U3
Замыкание датчика температуры / датчик грязный, или нарушена герметичность.
Код ошибки U4
Обрыв датчика влажности/ проверить контакты клеммы, заменить датчик.
Mr.Slim К-контроль
Дисплей на пульте дистанционного управления
Свето-диод E0
Диагностика неисправности приема / передачи сигнала об ошибке.
При проверке замкнут,
Свето-диод P1
Диагностика неисправности датчика воздуха на впуске, датчик поломан.
При проверке замкнут, поменять датчик.
Свето-диод P2
Диагностика неисправности труб, датчик поломан.
При проверке замкнут, заменить деталь.
Свето-диод P4
Диагностика неисправности датчиков Drain (влажность) датчик поломан.
При проверке датчик замкнут.
Свето-диод P5
Диагностика неисправности — утечка газа, сработала защита.
При проверке замкнут.
Свето-диод P6
Диагностика неисправности, — обморожение внутреннего блока сплит системы / сработала защита от перегрева в режиме охлаждения.
При проверке замкнут.
Свето-диод P3
Диагностика, — межблочное соединение проверить (передача / прием сигнала).
При проверке замкнут.
Свето-диод P7
Системная ошибка (не правильный адрес)
При проверке замкнут. См эл. схему подключений.
Свето-диод P8
Проверить датчики температуры и давления…
Mr.Slim К-контроль PUH-EK
Наружный блок
статус операции =
Светодиодная вспышка = Проверка кода на пульте управления
Свето-диод LD1
неисправность компрессора
Светодиодная вспышка последовательности фаз, проверить фазировку.
Свето-диод LD2
Не работает обогрев
Светодиод моргает. Нет сигнала на трёхходовом клапане, неисправности клапана.
Свето-диод LD3
63h3
Датчики температуры, проверить сопротивления.
Свето-диод LD4
Светодиод мерцает от высокого давления, — датчик не исправен (63H2) код операции.
Свето-диод lD5
Не работает вентилятор
Светодиод горит от перегрузки по току, неисправность реле (51 см) код операции.
Свето-диод LD6
LED ON 4-ходовой клапан ON
Тепловой датчик (26C) код ошибки.
Свето-диод LD7
LED ON Перепускной клапан ON
Термистор (TH3) защита от перегрева.
Свето-диод LD8
LED ON картера обогрева
Перегрев компрессора, сработала защита.
Mitsubishi Heavy, коды ошибок. Неисправности сплит систем Mitsubishi.
Источник: Сервисный мануал Mitsubishi-Heavy. error-code
| Коды ошибок Mitsubishi | Описание ошибок Митсубиси | Возможные причины ошибки Митсубиси Хеви |
|---|---|---|
| E1 | Ошибка соединения пульта управления |
• Плохой контакт или обрыв сигнального провода • Электромагнитные наводки на кабель • Неисправность PCB внутреннего блока или пульта ДУ |
| E2 | Двойной адрес внутреннего блока |
• Количество подключенных блоков превышает лимит. • Двойной адрес внутреннего блока. • Дефект PCB управления внутреннего блока |
| E3 | Ошибка сигнальной линии | Возникает при полном отсутствии связи между всеми внутренними и внешними блоками. Если появляется соединение между внутренними и внешними блоками, ошибка меняется на E5. В обоих случаях проверьте предохранители и провода сигнальной линии. Проверить заданный номер наружного блока. |
| E5 | Ошибка межблочной связи |
Если соединение между внутренним и внешним блоками отсутствует более 2 минут. • Сбой питания внешнего блока • Смена полярности А и B после подачи питания. |
| E6 | Неисправен датчик 1 (2) теплообменника внутреннего блока |
• Дефект соединителя датчика теплообменника внутреннего блока • Дефект датчика теплообменника внутреннего блока • Неисправность PCB управления внутреннего блока |
| E7 | Неисправен датчик температуры комнатного воздуха |
• Дефект соединителя датчика температуры входящего воздуха • Дефект датчика температуры входящего воздуха • Неисправность PCB управления внутреннего блока |
| E8 | Защита от перегрузки в режиме обогрева |
• Загрязнение воздушного фильтра • Неисправность термодатчика на теплообменнике внутреннего блока (короткое замыкание) • Неисправность PCB внутреннего блока |
| E9 | Неисправность дренажа |
• Неисправность дренажной помпы, повреждение кабеля, отключен разъем, забита дренажная труба • Неправильная работа поплавкового реле • Неисправность PCB внутреннего |
| E10 | Превышение числа внутренних блоков (более 16), контролируемых с одного пульта управления | |
| E11 | Неверное подключение адресации между master и slave блоками | • Для RC-EX1: «Меню» — «Настройка внутренних блоков» — «Выбор В/Б |
| E12 | В одной сети SL смешаны автоматическая адресация (с пульта управления) и ручная адресация. | |
| E14 | Ошибка связи между между master и slave блоками |
• Не указан Master-блок • Неверное подключение кабеля ПДУ, повреждение кабеля ПДУ между master и slave блоками |
| E16 | Неисправность двигателя вентилятора внутреннего блока |
• Неисправность электродвигателя • Неисправность PCB внутреннего блока (в случае блоков FDTC и FDT проверить предохранитель F202). |
| E18 | Неверное подключение адресации между master и slave блоками |
• Не задан номер ведущего внутреннего блока. • Адрес ведомого внутреннего блока совпадает с адресом ведущего внутреннего блока. • Нет питания на master-блоке |
| E19 | Ошибка помпы из-за неотключения SW7-1 после проверки работоспособности внутреннего блока | |
| E20 | Завышенная скорость вентилятора внутреннего блока | |
| E21 | Не защёлкнута панель фильтра внутреннего блока (только FDT) | |
| E22 | Ошибка подключения к наружному блоку |
Внутренние блоки 1,5kW возможно подключить к наружным блокам KX6: • FDC224-335KXE6 c кодом A и выше • FDC400-1360KXE6 c кодом F и выше |
| E28 | Неисправность термодатчика проводного ПДУ | Через 10 секунд после выключения датчика пульта управления, E28 не будет отображаться, даже если провод датчика отсоединен. В это время происходит переключение от датчика пульта управления к датчику температуры входящего воздуха внутреннего блока. |
| E30 | Отсутствие соединения внутреннего и внешнего блоков |
• Неисправность PCB управления внутреннего блока • Неисправность PCB управления внешнего блока |
| E31 | Двойной адрес внешнего блока |
• Ошибка адресации внешних блоков • Подключено более 128 внутренних блоков • Не установлен переключатель master/slave для комбинированных наружных блоков * Адресация не будет подтверждена, если не перезагрузить питание. **В случае комбинирования блоков установите одинаковые адреса для главного и подчиненного блоков. Главные и подчиненные блоки можно назначить с помощью SW4-7. |
| E32 | Открытая L3 фаза электропитания на первичной стороне | Когда напряжение между L1-N и L2-N равно 0 V, и/или ток L3 уменьшается (0 ампер |
| E36 | Повышенная температура трубы нагнетания (Tho-D1) |
• Неисправность температурного датчика выпускной трубы • Неисправность датчика высокого давления • Недостаточное количество хладагента • Неисправность EEV внутреннего блока • Неисправность температурного датчика теплообменника внутреннего блока • Неисправность EEVH внешнего блока • Неисправность датчика температуры трубы всасывания или неисправность датчика низкого давления • Неисправность EEVSC внешнего блока • Неисправность температурного датчика Tho-H |
| E37 | Неисправен датчик теплообменника наружного блока |
Красный LED-индикатор дополнительно указывает на проблемный термистор: • Tho-R1: мигает 1 раз (E37-1) • Tho-R2: мигает 2 раза (E37-2) • Tho-R3: мигает 3 раза (E37-3) • Tho-R4: мигает 4 раза (E37-4) • Tho-SC: мигает 5 раз (E37-5) • Tho-H: мигает 6 раз (E37-6) |
| E38 | Неисправен датчик наружной температуры |
• Неисправность PCB управления наружного блока • Разрыв жгута проводов термистора или секции температурного датчика • Разрыв проводного соединения (разъема) |
| E39 | Неисправен датчик температуры трубы нагнетания |
• Неисправность PCB управления наружного блока • Разрыв жгута проводов термистора или секции температурного датчика • Разрыв проводного соединения (разъема) |
| E40 | Ошибка высокого давления (активирован 63Н1) |
• Короткое замыкание в цепи воздушного потока, сбой воздушного потока, загрязнение наружного теплообменника/неисправность мотора вентилятора • Неисправность PCB управления наружного блока • Неисправность разъема 63H1 • Неисправность разъема электронного клапана • Закрыт сервисный порт • Смесь неконденсируемого газа (азота и т.д.) |
| E41 | Перегрев силового транзистора |
• Неисправность инверторной PCB • Неисправность мотора наружного вентилятора • Неправильно закреплено ребро радиатора силового транзистора • Неисправность температурного термистора силового транзистора • Недостаточное пространство установки для наружного блока |
| E42 | Токовая отсечка |
• Закрыты порты • Неисправность подачи питания • Избыточное количество хладагента • Неисправность компрессора • Неисправность модуля силового транзистора |
| E43 | Превышение числа подключенных внутренних блоков, превышение допустимой суммарной мощности |
• Ошибка адресации внутреннего/внешнего блока • Ошибка соединения сигнальных проводов |
| E44 | Влажный ход |
• Несоответствие трубопроводов и сигнальной линии • Перезаправка хладагента • Циркуляция хладагента через байпасный клапан • Ошибка контроля перегрева хладагента |
| E45 | Ошибка связи инвертора |
• Неисправность PCB инвертора • Неисправность разъема между PCB управления наружного блока и PCB инвертора • Неисправность PCB управления наружного блока |
| E46 | Смешивание ручной и автоматической адресации в одной сети SL | |
| E47 | Ошибка перегрузки инвертора по току |
• Неисправность PCB управления наружного блока • Пыль на PCB управления • Перегорел предохранитель F2 |
| E48 | Неисправность двигателя вентилятора внешнего блока |
• Неисправность PCB управления внешнего блока • Попадание посторонних предметов в область вращения вентилятора • Неисправность мотора вентилятора |
| E49 | Ошибка низкого давления или неисправность датчика низкого давления |
• Датчик низкого давления (дефект PSL) • Рабочий клапан закрыт • EEV закрыт (неправильная работа) • Недостаточный объем хладагента • Засорение (EEV, фильтр) |
| E51 | Перегрев силового транзистора в течение 15 минут |
• Неисправность силового транзистора • Неисправность инвертора и мотора вентилятора |
| E53 | Неисправность датчика температуры трубы всасывания |
• Отсоединение провода термистора или внутреннего провода считывающей части (проверьте запрессованную часть) • Отсоединение разъема термистора • Дефект PCB управления внешнего блока |
| E54 | Неисправность датчика высокого давления/ датчика низкого давления |
Красный LED-индикатор дополнительно указывает на проблемный термистор: • E54-1/мигает 1 раз: аномалия датчика низкого давления • E54-2/мигает 2 раза: аномалия датчика высокого давления |
| E55 | Неисправность датчика температуры компрессора (Tho-C1) |
• Отсоединение провода термистора или внутреннего провода считывающей части (проверьте запрессованную часть) • Отсоединение разъема термистора • Дефект PCB управления внешнего блока |
| E56 | Перегрев силивого модуля (IGBT) (Tho-P1, Tho-P2) |
Красный LED-индикатор дополнительно указывает на проблемный термистор: • E56-1/мигает 1 раз: аномалия Tho-P1 • E56-2/мигает 2 раза: аномалия Tho-P2 |
| E57 |
• Недостаток хладагента • Закрыт клапан |
|
| E58 | Аварийное прекращение подачи тока |
• Избыточное количество хладагента • Не соблюдено пространство установки внутреннего, наружного блоков • Неисправность компрессора • Неисправность датчика температуры наружного воздуха • Неисправность PCB управления наружного блока |
| E59 | Ошибка запуска компрессора |
• Неисправность мотора наружного вентилятора • Неисправность PCB инвертора • Ненормальное напряжение питания • Ненадлежащее количество хладагента и неисправность холодильного контура • Неисправный компрессор (подшипник мотора |
| E60 | Ошибка определения положения ротора компрессора (рассинхронизация) |
• Неисправность мотора наружного вентилятора • Неисправность PCB управления наружного блока • Неисправность PCB инвертора • Ненормальное напряжение питания • Ненадлежащее количество хладагента и неисправность холодильного контура • Неисправность компрессора (мотор, подшипник) |
| E61 | Ошибка связи между master / slave наружными блоками | |
| E63 | Аварийная остановка | |
| E75 | Ошибка связи при работе с центральным пультом | |
| E82 | Неисправен датчик теплообменника внутреннего блока |
• Неисправен термодатчик (дефект чувствительного элемента, повреждение кабеля, короткое замыкание) • Отсоединение разъема термодатчика |
| E84 | Высокая влажность | |
| E85 | Защита от обмерзания |
• Упала скорость вентилятора внутреннего блока • Неисправность датчика теплообменника внутреннего блока |
| E86 | Высокое давление в режиме обогрева |
• Перегрузка системы • Упала скорость вентилятора внутреннего блока • Неисправность датчика теплообменника внутреннего блока |

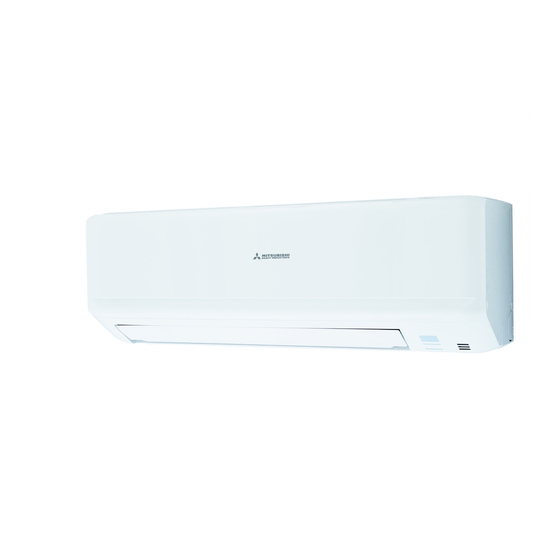

ремонт кондиционера
Mitsubishi Heavy Industries
SRK25ZSPR-S / SRC25ZSPR-S
Поможем быстро почистить или отремонтировать кондиционер
пн.-вс. 8:00-22:00
позвоните мне
Починим кондиционер сегодня
Узнать цену и
вызвать мастера в 1 клик!
ЗАКАЗАТЬ
Перезвоним за 17 секунд
Сервисное обслуживание и ремонт кондиционеров Mitsubishi Heavy Industries в офисе и дома
С 2001 года мы оказываем услуги по ремонту и техническому обслуживанию кондиционеров Mitsubishi Heavy Industries. На все работы и запасные части предоставляется гарантия сроком 12 месяцев.
Собственный склад оригинальных запасных частей и сервисный центр позволяют нам оперативно и недорого выполнять ремонт кондиционеров Mitsubishi Heavy Industries SRK25ZSPR-S / SRC25ZSPR-S любой сложности.
Зима
Готовь сани летом, а кондиционер зимой!
- Приедем в день обращения
- Бесплатная диагностика
- Запчасти в наличии
Техническое обслуживание кондиционера увеличивает срок службы и устраняет 80% всех неисправностей
Всё включеноот1995Р
Вызвать мастера
Прайс-лист на техническое обслуживание и ремонт кондиционера Mitsubishi Heavy Industries SRK25ZSPR-S / SRC25ZSPR-S
Фильтр быстрой диагностики отобразит в таблице наиболее вероятные неисправности, а также стоимость работ и запасных частей для их устранения
-
Антибактериальная профилактика и дозаправка фреоном в подарок
Бесплатно -
При обслуживании нескольких сплит-систем скидка от 500 руб. на каждую
Бесплатно
-
Комплексная чистка и обслуживание любой сплит-системы до 2 кВт
2 495 Р -
Комплексная чистка и обслуживание любой сплит-системы и мульти-сплит системы до 5 кВт
4 495 Р -
Комплексная чистка и обслуживание любой сплит-системы и мульти-сплит системы до 7 кВт
5 995 Р -
Комплексная чистка и обслуживание любой сплит-системы и мульти-сплит системы до 10 кВт
7 995 Р -
Комплексная чистка и обслуживание любой сплит-системы и мульти-сплит системы до 20 кВт
7 995 Р
-
Считывание и расшифровка ошибок
Бесплатно -
Диагностика механической части любой сплит-системы до 2 кВт
Бесплатно
-
Диагностика с разборкой блоков электронной части любой сплит-системы до 2 кВт
2 495 Р -
Диагностика механической части любой сплит-системы до 5 кВт
995 Р -
Диагностика с разборкой блоков электронной части любой сплит-системы до 5 кВт
2 495 Р -
Диагностика механической части любой сплит-системы до 7 кВт
2 495 Р -
Диагностика электронной части с разборкой блоков любой сплит-системы до 7 кВт
3 495 Р -
Диагностика механической части любой сплит-системы до 10 кВт
2 495 Р -
Диагностика с разборкой блоков электронной части любой сплит-системы до 10 кВт
3 495 Р -
Диагностика механической части любой сплит-системы до 20 кВт
2 495 Р -
Диагностика электронной части с разборкой блоков любой сплит-системы до 20 кВт
3 495 Р -
Диагностика механической части любой мульти-сплит системы
2 495 Р -
Диагностика с разборкой блоков электронной части любой мульти-сплит системы
3 495 Р -
Диагностика механической части любой VRV-системы
4 995 Р -
Диагностика электронной части любой VRV-системы
9 995 Р
-
Экспресс-диагностика без разборки блока и считывание ошибок
Бесплатно
-
Мелкий ремонт
495 Р -
Замена модуля электронного управления
1 195 Р -
Новый модуль электронного управления
2 345 Р -
Замена двигателя вентилятора внутреннего блока
1 995 Р -
Новый двигатель вентилятора внутреннего блока
2 795 Р -
Чистка, ремонт или замена крыльчатки вентилятора внутреннего блока
1 345 Р -
Новая крыльчатка вентилятора внутреннего блока
2 545 Р -
Ремонт или замена шторок жалюзи
545 Р -
Новые шторки жалюзи
1 345 Р -
Ремонт или замена двигателя жалюзи
945 Р -
Новый двигатель жалюзи
1 945 Р -
Замена датчика температуры внутреннего блока
695 Р -
Новый датчик температуры внутреннего блока
695 Р -
Ремонт испарителя
2 245 Р -
Замена испарителя
1 245 Р -
Новый испаритель
7 695 Р -
Замена дренажного поддона настенного кондиционера
1 695 Р -
Новый дренажный поддон настенного кондиционера
1 445 Р -
Замена дренажного поддона потолочного кондиционера
3 195 Р -
Новый дренажный поддон потолочного кондиционера
1 545 Р -
Чистка дренажной помпы
955 Р -
Прочистка дренажной системы
1 495 Р -
Замена дренажной помпы
3 445 Р -
Новая дренажная помпа
4 645 Р -
Замена трансформатора
895 Р -
Новый трансформатор
3 445 Р -
Новый пульт управления
1 545 Р -
Снятие программных ошибок
1 495 Р -
Демонтаж внутреннего блока настенного кондиционера
2 495 Р -
Демонтаж внутреннего блока кассетного кондиционера
3 495 Р -
Демонтаж внутреннего блока канального кондиционера
4 495 Р -
Демонтаж внутреннего блока напольно-потолочного кондиционера
4 495 Р -
Сборка/разборка внутреннего блока
1 495 Р -
Монтаж внутреннего блока настенного кондиционера до 2 кВт
2 495 Р -
Монтаж внутреннего блока настенного кондиционера до 5 кВт
2 495 Р -
Монтаж внутреннего блока настенного кондиционера до 7 кВт
3 495 Р -
Монтаж внутреннего блока настенного кондиционера до 10 кВт
3 495 Р -
Монтаж внутреннего блока настенного кондиционера до 20 кВт
3 495 Р -
Монтаж внутреннего блока кассетного кондиционера до 2 кВт
4 495 Р -
Монтаж внутреннего блока кассетного кондиционера до 5 кВт
4 495 Р -
Монтаж внутреннего блока кассетного кондиционера до 7 кВт
4 995 Р -
Монтаж внутреннего блока кассетного кондиционера до 10 кВт
5 495 Р -
Монтаж внутреннего блока кассетного кондиционера до 20 кВт
5 495 Р -
Монтаж внутреннего блока канального кондиционера до 2 кВт
4 495 Р -
Монтаж внутреннего блока канального кондиционера до 5 кВт
4 495 Р -
Монтаж внутреннего блока канального кондиционера до 7 кВт
4 995 Р -
Монтаж внутреннего блока канального кондиционера до 10 кВт
5 495 Р -
Монтаж внутреннего блока канального кондиционера до 20 кВт
5 495 Р -
Монтаж внутреннего блока напольно-потолочного кондиционера до 2 кВт
4 495 Р -
Монтаж внутреннего блока напольно-потолочного кондиционера до 5 кВт
4 495 Р -
Монтаж внутреннего блока напольно-потолочного кондиционера до 7 кВт
4 995 Р -
Монтаж внутреннего блока напольно-потолочного кондиционера до 10 кВт
5 495 Р -
Монтаж внутреннего блока напольно-потолочного кондиционера до 20 кВт
5 495 Р
-
Диагностика утечки фреона
Бесплатно
-
Поиск и устранение утечки фреона
2 345 Р -
Пайка медной трубы за одну точку
745 Р -
Перевальцовка медной трубы
945 Р -
Вакуумирование системы
745 Р -
Опрессовка и сушка азотом
2 995 Р -
Замена ниппеля
495 Р -
Замена/монтаж фреоновой трассы
1 495 Р -
Работы по дозаправке фреоном
1 495 Р -
Работы по перезаправке фреоном
1 995 Р -
Фреон R410A (100 грамм)
495 Р -
Фреон R22 (100 грамм)
495 Р
-
Экспресс-диагностика без разборки блока и считывание ошибок
Бесплатно
-
Мелкий ремонт
695 Р -
Замена датчика температуры внешнего блока
695 Р -
Новый датчик температуры внешнего блока
695 Р -
Замена конденсатора пуска вентилятора
695 Р -
Новый конденсатор пуска вентилятора
1 545 Р -
Замена электромагнитного пускового реле
745 Р -
Новое электромагнитное пусковое реле
1 645 Р -
Замена двигателя вентилятора внешнего блока
1 545 Р -
Новый двигатель вентилятора внешнего блока
2 795 Р -
Ремонт или замена крыльчатки вентилятора внешнего блока
1 295 Р -
Новая крыльчатка вентилятора внешнего блока
2 345 Р -
Ремонт или замена стойки вентилятора
795 Р -
Новая стойка вентилятора
1 345 Р -
Замена модуля электронного управления
1 595 Р -
Новый модуль электронного управления
1 495 Р -
Ремонт или замена катушки 4-х ходового клапана
745 Р -
Новая катушка 4-х ходового клапана
1 545 Р -
Замена 4-х ходового клапана
3 845 Р -
Новый 4-х ходовой клапан
3 495 Р -
Замена 2-х, 3-х ходового клапана
3 595 Р -
Новый 2-х, 3-х ходовый клапан
3 995 Р -
Замена конденсатора пуска компрессора
945 Р -
Новый конденсатор пуска компрессора
1 645 Р -
Замена термореле компрессора
995 Р -
Новое термореле компрессора
1 345 Р -
Замена масла компрессора
1 295 Р -
Замена компрессора до 3,5 кВт
4 995 Р -
Замена компрессора до 7 кВт
7 495 Р -
Замена компрессора до 10 кВт
9 995 Р -
Замена компрессора до 17 кВт
14 995 Р -
Новый компрессор
4 545 Р -
Демонтаж внешнего блока до 2 кВт
3 495 Р -
Демонтаж внешнего блока до 5 кВт
3 495 Р -
Демонтаж внешнего блока до 7 кВт
4 495 Р -
Демонтаж внешнего блока до 10 кВт
4 995 Р -
Демонтаж внешнего блока до 20 кВт
4 995 Р -
Сборка/разборка внешнего блока
2 495 Р -
Монтаж внешнего блока до 2 кВт
4 495 Р -
Монтаж внешнего блока до 5 кВт
4 495 Р -
Монтаж внешнего блока до 7 кВт
5 495 Р -
Монтаж внешнего блока до 10 кВт
5 495 Р -
Монтаж внешнего блока до 20 кВт
5 495 Р -
Услуги автовышки для высотных работ
6 995 Р -
Услуги альпиниста для высотных работ
8 495 Р
-
Предварительная диагностика неисправности по телефону
Бесплатно -
Точная стоимость деталей для Вашей модели по телефону
Бесплатно -
Выезд мастера по Москве до 5 км от МКАД
Бесплатно -
Гарантия 12 месяцев на выполненные работы
Бесплатно
-
Выезд за МКАД более 5 км (за 1 км)
35 Р -
При отказе от ремонта выезд мастера оплачивается
500 Р -
При отказе от ремонта диагностика механической части сплит-системы до 2 кВт оплачивается
995 Р
-
E1
ОШИБКА СОЕДИНЕНИЯ ПУЛЬТА УПРАВЛЕНИЯ -
E2
ДВОЙНОЙ АДРЕС ВНУТРЕННЕГО БЛОКА -
E3
ОШИБКА СИГНАЛЬНОЙ ЛИНИИ -
E5
ОШИБКА МЕЖБЛОЧНОЙ СВЯЗИ -
E6
НЕИСПРАВЕН ДАТЧИК 1 (2) ТЕПЛООБМЕННИКА ВНУТРЕННЕГО БЛОКА -
E7
НЕИСПРАВЕН ДАТЧИК ТЕМПЕРАТУРЫ КОМНАТНОГО ВОЗДУХА -
E8
ЗАЩИТА ОТ ПЕРЕГРУЗКИ В РЕЖИМЕ ОБОГРЕВА -
E9
НЕИСПРАВНОСТЬ ДРЕНАЖА -
E10
ПРЕВЫШЕНИЕ ЧИСЛА ВНУТРЕННИХ БЛОКОВ (БОЛЕЕ 16), КОНТРОЛИРУЕМЫХ С ОДНОГО ПУЛЬТА УПРАВЛЕНИЯ -
E11
НЕВЕРНОЕ ПОДКЛЮЧЕНИЕ АДРЕСАЦИИ МЕЖДУ MASTER И SLAVE БЛОКАМИ -
E12
В ОДНОЙ СЕТИ SL СМЕШАНЫ АВТОМАТИЧЕСКАЯ АДРЕСАЦИЯ (С ПУЛЬТА УПРАВЛЕНИЯ) И РУЧНАЯ АДРЕСАЦИЯ. -
E14
ОШИБКА СВЯЗИ МЕЖДУ МЕЖДУ MASTER И SLAVE БЛОКАМИ -
E16
НЕИСПРАВНОСТЬ ДВИГАТЕЛЯ ВЕНТИЛЯТОРА ВНУТРЕННЕГО БЛОКА -
E18
НЕВЕРНОЕ ПОДКЛЮЧЕНИЕ АДРЕСАЦИИ МЕЖДУ MASTER И SLAVE БЛОКАМИ -
E19
ОШИБКА ПОМПЫ ИЗ-ЗА НЕОТКЛЮЧЕНИЯ SW7-1 ПОСЛЕ ПРОВЕРКИ РАБОТОСПОСОБНОСТИ ВНУТРЕННЕГО БЛОКА -
E20
ЗАВЫШЕННАЯ СКОРОСТЬ ВЕНТИЛЯТОРА ВНУТРЕННЕГО БЛОКА -
E21
НЕ ЗАЩЁЛКНУТА ПАНЕЛЬ ФИЛЬТРА ВНУТРЕННЕГО БЛОКА (ТОЛЬКО FDT) -
E22
ОШИБКА ПОДКЛЮЧЕНИЯ К НАРУЖНОМУ БЛОКУ -
E28
НЕИСПРАВНОСТЬ ТЕРМОДАТЧИКА ПРОВОДНОГО ПДУ -
E30
ОТСУТСТВИЕ СОЕДИНЕНИЯ ВНУТРЕННЕГО И ВНЕШНЕГО БЛОКОВ -
E31
ДВОЙНОЙ АДРЕС ВНЕШНЕГО БЛОКА -
E32
ОТКРЫТАЯ L3 ФАЗА ЭЛЕКТРОПИТАНИЯ НА ПЕРВИЧНОЙ СТОРОНЕ -
E36
ПОВЫШЕННАЯ ТЕМПЕРАТУРА ТРУБЫ НАГНЕТАНИЯ (THO-D1) -
E37
НЕИСПРАВЕН ДАТЧИК ТЕПЛООБМЕННИКА НАРУЖНОГО БЛОКА -
E38
НЕИСПРАВЕН ДАТЧИК НАРУЖНОЙ ТЕМПЕРАТУРЫ -
E39
НЕИСПРАВЕН ДАТЧИК ТЕМПЕРАТУРЫ ТРУБЫ НАГНЕТАНИЯ -
E40
ОШИБКА ВЫСОКОГО ДАВЛЕНИЯ (АКТИВИРОВАН 63Н1) -
E41
ПЕРЕГРЕВ СИЛОВОГО ТРАНЗИСТОРА -
E42
ТОКОВАЯ ОТСЕЧКА -
E43
ПРЕВЫШЕНИЕ ЧИСЛА ПОДКЛЮЧЕННЫХ ВНУТРЕННИХ БЛОКОВ, ПРЕВЫШЕНИЕ ДОПУСТИМОЙ СУММАРНОЙ МОЩНОСТИ -
E44
ВЛАЖНЫЙ ХОД -
E45
ОШИБКА СВЯЗИ ИНВЕРТОРА -
E46
СМЕШИВАНИЕ РУЧНОЙ И АВТОМАТИЧЕСКОЙ АДРЕСАЦИИ В ОДНОЙ СЕТИ SL -
E47
ОШИБКА ПЕРЕГРУЗКИ ИНВЕРТОРА ПО ТОКУ -
E48
НЕИСПРАВНОСТЬ ДВИГАТЕЛЯ ВЕНТИЛЯТОРА ВНЕШНЕГО БЛОКА -
E49
ОШИБКА НИЗКОГО ДАВЛЕНИЯ ИЛИ НЕИСПРАВНОСТЬ ДАТЧИКА НИЗКОГО ДАВЛЕНИЯ -
E51
ПЕРЕГРЕВ СИЛОВОГО ТРАНЗИСТОРА В ТЕЧЕНИЕ 15 МИНУТ -
E53
НЕИСПРАВНОСТЬ ДАТЧИКА ТЕМПЕРАТУРЫ ТРУБЫ ВСАСЫВАНИЯ -
E54
НЕИСПРАВНОСТЬ ДАТЧИКА ВЫСОКОГО ДАВЛЕНИЯ/ ДАТЧИКА НИЗКОГО ДАВЛЕНИЯ -
E55
НЕИСПРАВНОСТЬ ДАТЧИКА ТЕМПЕРАТУРЫ КОМПРЕССОРА (THO-C1) -
E56
ПЕРЕГРЕВ СИЛИВОГО МОДУЛЯ (IGBT) (THO-P1, THO-P2) -
E58
АВАРИЙНОЕ ПРЕКРАЩЕНИЕ ПОДАЧИ ТОКА -
E59
ОШИБКА ЗАПУСКА КОМПРЕССОРА -
E60
ОШИБКА ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ РОТОРА КОМПРЕССОРА (РАССИНХРОНИЗАЦИЯ) -
E61
ОШИБКА СВЯЗИ МЕЖДУ MASTER / SLAVE НАРУЖНЫМИ БЛОКАМИ -
E63
АВАРИЙНАЯ ОСТАНОВКА -
E75
ОШИБКА СВЯЗИ ПРИ РАБОТЕ С ЦЕНТРАЛЬНЫМ ПУЛЬТОМ -
E82
НЕИСПРАВЕН ДАТЧИК ТЕПЛООБМЕННИКА ВНУТРЕННЕГО БЛОКА -
E84
ВЫСОКАЯ ВЛАЖНОСТЬ -
E85
ЗАЩИТА ОТ ОБМЕРЗАНИЯ -
E86
ВЫСОКОЕ ДАВЛЕНИЕ В РЕЖИМЕ ОБОГРЕВА
Назовите мне симптомы неисправности
Я сразу определю наиболее вероятные причины и стоимость их устранения с учетом запасных частей
Цена ремонта по телефону
за 30 секунд
Позвоните мне
или закажите обратный звонок
С 16 по 22 января
Мы выполнили 434 заказа
Пенсионерам, ветеранам, инвалидам и многодетным семьям
Мы помним о Вас
Скидка 10%
Получить скидку
Хотите заключить договор на постоянное обслуживание климатической техники? Это выгодно!
Приедем к Вам, сделаем точную оценку и оформим бумаги
или оставьте свой телефон
Обслуживаем бытовые и полупромышленные системы
Больше объект — больше скидка
Бесплатно
Полная антибактериальная обработка
при техобслуживании
в январе!
Заказать обслуживание
Клиенты довольны и рекомендуют нас
Потому что мы чиним кондиционеры лучше и дешевле других
отзыв от клиента
Отремонтировали фанкойл в помещение 200 кв.м в Москва Сити, ремонт прошел быстро и аккуратно без кучи мусора как это бывает, цена соответствует, так как обычно называешь площадь цена мгновенно взлетает, отдельное спасибо за рекомендации по уходу
отзыв от клиента
Выполнили ремонт кондиционера в Видном. Получили то, что ожидали, как и должно быть в нормальной компании, все сделано профессионально, мастеру пять с плюсом, смело могу рекомендовать!
отзыв от клиента
Приглашали данных ребят для ремонта кондиционера в офисе. Все четко, никаких претензий, приятное соотношение цена — качество!
отзыв от клиента
Это вторая организация, которую мы вызывали, первая сказали, что такой шум в кондиционере вполне нормально, так как он старый, в общем обслужили, почистили, устранили запах, и кондиционер снова как новый!
отзыв от клиента
Спасибо за оперативное устранение утечки фреона, была просьба сделать все максимально оперативно, с чем собственно и справились, теперь однозначно только к вам! Г. Химки.
отзыв от клиента
Провели диагностику и ТО всех кондиционеров в офисе. Спасибо за профессиональную работу!
Добавить отзыв
Москва, 1-я улица Ямского Поля, 17с1
Работаем без выходных с 8:00 до 22:00
Коды ошибок неисправностей кондиционеров Mitsubishi Heavy Industries приведены в таблице 2, 3, 4.
В целях правильной диагностики перед тем, как предпринять меры по устранению возникшей неисправности, убедитесь в том, что симптомы, подтверждающие возникновение неисправности, проявились повторно.
Нахождение и устранение неисправностей в холодильном контуре
Диагностика состояния работы по рабочему давлению и разнице температур
Точная диагностика требует навыков, которые приобретаются в результате многолетней практики: одна неисправность может повлечь за собой другую, иногда одновременно могут иметь место несколько неисправностей из разных источников. Выявить источники неисправностей легче, если ежедневно наблюдать за рабочим состоянием кондиционера. Полезным признаком является рабочее давление и разность температур между всасываемым и распределяемым воздухом. В таблице 1 приведены некоторые указания.
Информация приведена для полупромышленных кондиционеров СЕРИИ V-MULTI (Сплит-система с тепловым насосом):
(НАРУЖНЫЙ БЛОК) FDCA301HEN 301HES 401HEN 401HES 501HES 601HES 801HES 1001HES
(ВНУТРЕННИЙ БЛОК) FDTA151 201 251 301 401 501, FDENA151 201 251 301 401 501, FDKNA151 201 251 301, FDURA201 251 301 401 501
Продажа и монтаж. Ремонт и обслуживание (Пн.-пт.: 09.00—19.00, сб-вс: 10.00-17.00):
+7(495) 146-65-64
sale@service-climate.ru
-
Contents
-
Table of Contents
-
Troubleshooting
-
Bookmarks
Quick Links
SERVICE MANUAL
INVERTER WALL MOUNTED TYPE
RESIDENTIAL AIR-CONDITIONERS
(Split system, air to air heat pump type)
SRK25ZSP-W
SRK35ZSP-W
SRK45ZSP-W
Manual No.’18 • SRK-SM-259
Related Manuals for Mitsubishi SRK25ZSP-W
Summary of Contents for Mitsubishi SRK25ZSP-W
-
Page 1
Manual No.’18 • SRK-SM-259 SERVICE MANUAL INVERTER WALL MOUNTED TYPE RESIDENTIAL AIR-CONDITIONERS (Split system, air to air heat pump type) SRK25ZSP-W SRK35ZSP-W SRK45ZSP-W… -
Page 3: Table Of Contents
’18 • SRK-SM-259 CONTENTS 1. OUTLINE OF OPERATION CONTROL BY MICROCOMPUTER ….2 (1) Operation control function by wireless remote control ……2 (2) Unit ON/OFF button …………….. 3 (3) Auto restart function …………….. 3 (4) Installing two air-conditioners in the same room ……..
-
Page 4: Outline Of Operation Control By Microcomputer
’18 • SRK-SM-259 1. OUTLINE OF OPERATION CONTROL BY MICROCOMPUTER (1) Operation control function by wireless remote control Remote control ◆ Operation section FAN SPEED button OPERATION MODE select button Each time the button is pressed, the fan Each time the button is pressed, the speed changes.
-
Page 5: Unit On/Off Button
’18 • SRK-SM-259 (2) Unit ON/OFF button When the wireless remote control batteries become weak, or if the wireless remote control is lost or malfunctioning, this button may be used to turn the unit on and off. (a) Operation Push the button once to place the unit in the automatic mode. Push it once more to turn the unit off. (b) Details of operation The unit will go into the automatic mode in which it automatically determines, from room temperature (as detected by sensor), whether to go into the COOL, DRY or Heat modes.
-
Page 6: High Power Operation
’18 • SRK-SM-259 (5) High power operation Pressing the HI POWER/ECONO button intensifies the operating power and initiates powerful cooling and heating operation for 15 minutes continuously. The wireless remote control displays HIGH POWER mark and the FAN SPEED display disappears. (a) During the HIGH POWER operation, the room temperature is not controlled.
-
Page 7: Timer Operation
(i) Fuzzy operation Deviation between the room temperature setting correction temperature and the suction air temperature is calculated in accordance with the fuzzy rule, and used for control of the air capacity and the compressor speed. Model SRK25ZSP-W SRK35ZSP-W SRK45ZSP-W Fan speed…
-
Page 8
(9) Outline of heating operation (a) Operation of major functional components in heating mode (a) Operation of major functional components in heating mode Heating Heating Thermostat ON Thermostat OFF Failure ’18 • SRK-SM-259 Thermostat ON Thermostat OFF Failure Compressor Compressor ON(HOT KEEP)* Indoor fan motor Indoor fan motor… -
Page 9: Outline Of Cooling Operation
(b) Detail of control in each mode (Pattern) (i) Fuzzy operation During the fuzzy operation, the air flow and the compressor speed are controlled by calculating the difference between the room temperature setting correction temperature and the suction air temperature. Model SRK25ZSP-W SRK35ZSP-W SRK45ZSP-W Fan speed 15-74rps…
-
Page 10: Protection Control Function
(i) Operating conditions When the following conditions have been satisfied. 1) Humidity is 78% or higher. (ii) Contents of operation Maximum compressor speed 68 rps SRK25ZSP-W 73 rps SRK35ZSP-W 87 rps SRK45ZSP-W (iii) Reset condition When either of the following condition is satisfied.
-
Page 11
’09•SRK-DB-087D ’18 • SRK-SM-259 (c) Frost prevention control (i) Operating conditions compressor speed (ii) Detail of anti-frost operation Lower limit Indoor heat exchanger temperature 5°C or lower 2.5°C or lower speed Item 22rps (SRK45 : 23 rps) Lower limit of compressor speed 0 rps Indoor fan Indoor heat exchanger… -
Page 12
’18 • SRK-SM-259 Notes (1) When the outdoor heat exchanger temperature is in the range of B-C ºC, the speed is reduced by 8 rps at each 20 seconds. (2) When the temperature is C ºC or higher, the compressor is stopped. (3) When the outdoor heat exchanger temperature is in the range of A-B ºC, if the compressor speed is been maintained and the operation has continued for more than 20 seconds at the same speed, it returns to the normal cooling operation. -
Page 13
After lapse of 10 sec. or over 4rps 8rps lower limit After lapse of 10 sec. or over speed 30(35) rps 0rps ’18 • SRK-SM-259 Indoor heat exchanger temperature(°C) speed Temperature list ● Temperature list Models DXK09.12 Models SRK25, 35 Unit : ºC RPSmin <… -
Page 14
Normal operation ’18 • SRK-SM-259 Outdoor air temperature(°C) Reset conditions: (i) Heating low outdoor temperature protective control (i) Protective control I 1) Operating conditions lower 2 (-8) 2) Detail of operation changed as shown in the figure below. Models SRK25, 35 Model SRK45 Lower limit 45(55) rps… -
Page 15
’18 • SRK-SM-259 2) If the temperature of 110ºC is detected by the sensor on the discharge pipe, then the compressor will stop immediately. When the discharge pipe temperature drops and 3 minutes has elapsed, the unit starts again within 1 hour but there is no start at the third time. -
Page 16
(q) Outdoor fan motor protection ’18 • SRK-SM-259 (r) Outdoor fan control at low outdoor temperature Cooling 1) Operating conditions 2) Detail of operation Outdoor fan Outdoor temperature > 10˚C Outdoor temperature < = 10˚C 3) Reset conditions (ii) Heating 1) Operating conditions (model SRK45:0 2) Detail of operation… -
Page 17
Values in ( ) are for the model SRK35. 3) Reset conditions ’18 • SRK-SM-259 (model SRK45:2 Refrigeration cycle system protection (i) Starting conditions When 5 minutes have elapsed after the compressor ON or the completion of the defrost operation Other than the defrost operation 3) When, after satisfying the conditions of 1) and 2) above, the compressor speed, indoor air temperature (Th1) and indoor heat exchanger temperature (Th2) have satisfied the conditions in the following table for 10 (SRK45:5) minutes:… -
Page 18: Maintenance Data
’18 • SRK-SM-259 2. MAINTENANCE DATA (1) Cautions (a) If you are disassembling and checking an air-conditioner, be sure to turn off the power before beginning. When working on indoor units, let the unit sit for about 1 minute after turning off the power before you begin work. When working on an out- door unit, there may be an electrical charge applied to the main circuit (electrolytic condenser), so begin work only after discharging this electrical charge (to DC 10 V or lower).
-
Page 19: Troubleshooting Procedure (If The Air-Conditioner Runs)
’18 • SRK-SM-259 (4) Troubleshooting procedure (If the air-conditioner runs) Confirm the contents of the customer complaint. The cause of the trouble can be specifically identified. Check the self-diagnosis display. Eliminate the cause of the trouble and perform an operation check. See page 18.
-
Page 20: Self-Diagnosis Table
’18 • SRK-SM-259 (5) Self-diagnosis table When this air-conditioner performs an emergency stop, the reason why the emergency stop occurred is displayed by the flash- ing of display lights. If the air-conditioner is operated using the wireless remote control 3 minutes or more after the emergen- cy stop, the trouble display stops and the air-conditioner resumes operation.
-
Page 21: Service Mode (Trouble Mode Access Function)
’18 • SRK-SM-259 (6) Service mode (Trouble mode access function) This air-conditioner is capable of recording error displays and protective stops (service data) which have occurred in the past. If self-diagnosis displays cannot be confirmed, it is possible to get a grasp of the conditions at the time trouble oc- curred by checking these service data.
-
Page 22
’18 • SRK-SM-259 *3: To count the number of flashes in the service mode, count the number of flashes after the light lights up for 1.5 second initially (start signal). (The time that the light lights up for 1.5 second (start signal) is not counted in the number of flashes.) •… -
Page 23
’18 • SRK-SM-259 ② Stop data Remote control setting Displayed data Operation Fan speed Temperature switching switching setting 21ºC Displays the reason for the stop (stop code) the previous time when the air-conditioner was stopped by protective stop control. 22ºC Displays the reason for the stop (stop code) 2 times previous when the air-conditioner was stopped by protective stop control. -
Page 24
’09•SRK-DB-087D ’18 • SRK-SM-259 (c) Error code, stop code table Number of flashes when in service mode Stop coad Error Auto TIMER Error content Cause Occurrence conditions display recovery light Error coad light (10’s digit) (1’s digit) Normal Can not receive signals for 35 Power source is faulty. -
Page 25
’18 • SRK-SM-259 Notes (1) The number of flashes when in the service mode do not include the 1.5 second period when the lights light up at first (start signal). (See the ex- ample shown below.) • In the case of current cut (example: stop code “42”) The RUN light (10’s digit) flashes 4 times and the TIMER light (1’s digit) flashes 2 times. -
Page 26
’18 • SRK-SM-259 (e) Room temperature sensor temperature, indoor heat exchanger sensor temperature, outdoor air tem- perature sensor temperature, outdoor heat exchanger sensor temperature table Unit: ºC TIMER light (1’s digit) RUN light (10’s digit) Buzzer sound (sounds for 0.1 second) (does not sound) * If no data are recorded (error code is normal), the display for each sensor becomes as shown below. -
Page 27
’18 • SRK-SM-259 (f) Discharge pipe temperature table Unit: ºC TIMER light (1’s digit) RUN light (10’s digit) Buzzer sound (sounds for 0.1 second) (does not sound) * If no data are recorded (error code is normal), the display for sensor becomes as shown below. Sensor value displayed when the error code is normal Sensor name -64ºC… -
Page 28
’18 • SRK-SM-259 Service data record form Model Customer Date of investigation Machine name Content of complaint Display results Remote control settings Display content Content of displayed data Temperature setting Operation switching Fan speed switching Buzzer (Yes/No.) RUN light (Times) TIMER light (Times) Error code on previous occasion. -
Page 29: Inspection Procedures Corresponding To Detail Of Trouble
’18 • SRK-SM-259 (7) Inspection procedures corresponding to detail of trouble Sensor error Broken sensor wire, connector poor connection Sensor temperature characteristics (Room Discharge pipe sensor temperature characteristics temp., indoor heat exchanger temp., out- door heat exchanger temp., outdoor air temp.) — 10 Temperature (˚C)
-
Page 30
’09•SRK-DB-087D ’18 • SRK-SM-259 Current cut Compressor lock, Compressor wiring short circuit, Compressor output is open phase, Outdoor unit PCB is faulty, Service valve is closed, EEV is faulty, Compressor faulty. unit ＊ unit ＊ unit SRC25, 35 : 4.428Ω (U-V, V-W, U-W) or more at 20ºC SRC45 : 1.728Ω… -
Page 31
’09•SRK-DB-087D ’18 • SRK-SM-259 Over heat of compressor Gas shortage, defective discharge pipe sensor unit Error of signal transmission Wiring error including power cable, defective indoor/ outdoor unit PCB ② ③ unit ② ③ unit ① ② unit… -
Page 32
’09•SRK-DB-087D ’18 • SRK-SM-259 Trouble of outdoor unit Insufficient refregerant amount, Faulty power transistor, Broken compressor wire Service valve close, Defective EEV, Defective outdoor unit PCB source source source source unit ◆ unit (1) operation Notes (1) unit wire Check coil wire resistance, see page 28. -
Page 33: Phenomenon Observed After Short-Circuit, Wire Breakage On Sensor
’18 • SRK-SM-259 Rotor lock Defective compressor, defective Rotor lock Defective compressor, defective outdoor unit PCB outdoor unit PCB unit unit See page 28. See page 28. (8) Phenomenon observed after short-circuit, wire breakage on sensor (8) Phenomenon observed after short-circuit, wire breakage on sensor (a) Indoor unit (a) Indoor unit Phenomenon…
-
Page 34: Checking The Indoor Electrical Equipment
Cooling Heat exchanger sensor operation Defrost operation is performed for 10 minutes at approx. 35 (model SRC35:45) minutes. Heating Cooling Ourdoor air ’18 • SRK-SM-259 temperature sensor operation Defrost operation is performed for 10 minutes at approx. 35 (model SRC35:45) minutes. Heating Discharge pipe All modes…
-
Page 35: How To Make Sure Of Wireless Remote Control
’18 • SRK-SM-259 (c) Power transistor inspection procedure [Use a tester with a needle indicator for the inspection. (Do not use a digital tester. Check in the AC 300 volt range.)] (1) If there is a self-diagnosis display, inspect the compressor system (burns, wiring mistakes, etc.) If no problems are found, check the output of the power transistor.
-
Page 36: Outdoor Unit Inspection Points
’18 • SRK-SM-259 (11) Outdoor unit inspection points Models SRC25ZSP-W, 35ZSP-W…
-
Page 37
’18 • SRK-SM-259 Model SRC45ZSP-W… -
Page 38
’18 • SRK-SM-259 (a) Inspection of electronic expansion valve Electronic expansion valve operates for approx. 10 seconds after the power on, in order to determine its aperture. Check the operating sound and voltage during the period of time. (Voltage cannot be checked during operation in which only the aperture change occurs.) (i) If it is heard the sound of operating electronic expansion valve, it is almost normal. -
Page 39: Electrical Wiring
’18 • SRK-SM-259 3. ELECTRICAL WIRING (1) Indoor units Models SRK25ZSP-W, 35ZSP-W, 45ZSP-W RLC000Z107…
-
Page 40: Outdoor Units
’18 • SRK-SM-259 (2) Outdoor units Models SRK25ZSP-W, 35ZSP-W RWC000Z324…
-
Page 41
’18 • SRK-SM-259 Model SRC45ZSP-W RWC000Z325… -
Page 42: Piping System
’18 • SRK-SM-259 4. PIPING SYSTEM Models SRK25ZSP-W, 35ZSP-W Discharge pipe temp. sensor Heat exchanger sensor Heat exchanger SRK25ZSP-W Capillary tube only Strainer SRK35ZSP-W Capillary tube only Model SRK45ZSP-W…
-
Page 43
MITSUBISHI HEAVY INDUSTRIES THERMAL SYSTEMS, LTD. 16-5 Konan 2-chome, Minato-ku, Tokyo, 108-8215, Japan http://www.mhi-mth.co.jp/en/ Because of our policy of continuous improvement, we reserve the right to make changes in all specifications without notice. Copyright MITSUBISHI HEAVY INDUSTRIES THERMAL SYSTEMS, LTD.
-
Contents
-
Table of Contents
-
Troubleshooting
-
Bookmarks
Quick Links
SERVICE MANUAL
INVERTER WALL MOUNTED TYPE
RESIDENTIAL AIR-CONDITIONERS
(Split system, air to air heat pump type)
SRK25ZSP-W
SRK35ZSP-W
SRK45ZSP-W
Manual No.’18 • SRK-SM-259
Related Manuals for Mitsubishi SRK25ZSP-W
Summary of Contents for Mitsubishi SRK25ZSP-W
-
Page 1
Manual No.’18 • SRK-SM-259 SERVICE MANUAL INVERTER WALL MOUNTED TYPE RESIDENTIAL AIR-CONDITIONERS (Split system, air to air heat pump type) SRK25ZSP-W SRK35ZSP-W SRK45ZSP-W… -
Page 3: Table Of Contents
’18 • SRK-SM-259 CONTENTS 1. OUTLINE OF OPERATION CONTROL BY MICROCOMPUTER ….2 (1) Operation control function by wireless remote control ……2 (2) Unit ON/OFF button …………….. 3 (3) Auto restart function …………….. 3 (4) Installing two air-conditioners in the same room ……..
-
Page 4: Outline Of Operation Control By Microcomputer
’18 • SRK-SM-259 1. OUTLINE OF OPERATION CONTROL BY MICROCOMPUTER (1) Operation control function by wireless remote control Remote control ◆ Operation section FAN SPEED button OPERATION MODE select button Each time the button is pressed, the fan Each time the button is pressed, the speed changes.
-
Page 5: Unit On/Off Button
’18 • SRK-SM-259 (2) Unit ON/OFF button When the wireless remote control batteries become weak, or if the wireless remote control is lost or malfunctioning, this button may be used to turn the unit on and off. (a) Operation Push the button once to place the unit in the automatic mode. Push it once more to turn the unit off. (b) Details of operation The unit will go into the automatic mode in which it automatically determines, from room temperature (as detected by sensor), whether to go into the COOL, DRY or Heat modes.
-
Page 6: High Power Operation
’18 • SRK-SM-259 (5) High power operation Pressing the HI POWER/ECONO button intensifies the operating power and initiates powerful cooling and heating operation for 15 minutes continuously. The wireless remote control displays HIGH POWER mark and the FAN SPEED display disappears. (a) During the HIGH POWER operation, the room temperature is not controlled.
-
Page 7: Timer Operation
(i) Fuzzy operation Deviation between the room temperature setting correction temperature and the suction air temperature is calculated in accordance with the fuzzy rule, and used for control of the air capacity and the compressor speed. Model SRK25ZSP-W SRK35ZSP-W SRK45ZSP-W Fan speed…
-
Page 8
(9) Outline of heating operation (a) Operation of major functional components in heating mode (a) Operation of major functional components in heating mode Heating Heating Thermostat ON Thermostat OFF Failure ’18 • SRK-SM-259 Thermostat ON Thermostat OFF Failure Compressor Compressor ON(HOT KEEP)* Indoor fan motor Indoor fan motor… -
Page 9: Outline Of Cooling Operation
(b) Detail of control in each mode (Pattern) (i) Fuzzy operation During the fuzzy operation, the air flow and the compressor speed are controlled by calculating the difference between the room temperature setting correction temperature and the suction air temperature. Model SRK25ZSP-W SRK35ZSP-W SRK45ZSP-W Fan speed 15-74rps…
-
Page 10: Protection Control Function
(i) Operating conditions When the following conditions have been satisfied. 1) Humidity is 78% or higher. (ii) Contents of operation Maximum compressor speed 68 rps SRK25ZSP-W 73 rps SRK35ZSP-W 87 rps SRK45ZSP-W (iii) Reset condition When either of the following condition is satisfied.
-
Page 11
’09•SRK-DB-087D ’18 • SRK-SM-259 (c) Frost prevention control (i) Operating conditions compressor speed (ii) Detail of anti-frost operation Lower limit Indoor heat exchanger temperature 5°C or lower 2.5°C or lower speed Item 22rps (SRK45 : 23 rps) Lower limit of compressor speed 0 rps Indoor fan Indoor heat exchanger… -
Page 12
’18 • SRK-SM-259 Notes (1) When the outdoor heat exchanger temperature is in the range of B-C ºC, the speed is reduced by 8 rps at each 20 seconds. (2) When the temperature is C ºC or higher, the compressor is stopped. (3) When the outdoor heat exchanger temperature is in the range of A-B ºC, if the compressor speed is been maintained and the operation has continued for more than 20 seconds at the same speed, it returns to the normal cooling operation. -
Page 13
After lapse of 10 sec. or over 4rps 8rps lower limit After lapse of 10 sec. or over speed 30(35) rps 0rps ’18 • SRK-SM-259 Indoor heat exchanger temperature(°C) speed Temperature list ● Temperature list Models DXK09.12 Models SRK25, 35 Unit : ºC RPSmin <… -
Page 14
Normal operation ’18 • SRK-SM-259 Outdoor air temperature(°C) Reset conditions: (i) Heating low outdoor temperature protective control (i) Protective control I 1) Operating conditions lower 2 (-8) 2) Detail of operation changed as shown in the figure below. Models SRK25, 35 Model SRK45 Lower limit 45(55) rps… -
Page 15
’18 • SRK-SM-259 2) If the temperature of 110ºC is detected by the sensor on the discharge pipe, then the compressor will stop immediately. When the discharge pipe temperature drops and 3 minutes has elapsed, the unit starts again within 1 hour but there is no start at the third time. -
Page 16
(q) Outdoor fan motor protection ’18 • SRK-SM-259 (r) Outdoor fan control at low outdoor temperature Cooling 1) Operating conditions 2) Detail of operation Outdoor fan Outdoor temperature > 10˚C Outdoor temperature < = 10˚C 3) Reset conditions (ii) Heating 1) Operating conditions (model SRK45:0 2) Detail of operation… -
Page 17
Values in ( ) are for the model SRK35. 3) Reset conditions ’18 • SRK-SM-259 (model SRK45:2 Refrigeration cycle system protection (i) Starting conditions When 5 minutes have elapsed after the compressor ON or the completion of the defrost operation Other than the defrost operation 3) When, after satisfying the conditions of 1) and 2) above, the compressor speed, indoor air temperature (Th1) and indoor heat exchanger temperature (Th2) have satisfied the conditions in the following table for 10 (SRK45:5) minutes:… -
Page 18: Maintenance Data
’18 • SRK-SM-259 2. MAINTENANCE DATA (1) Cautions (a) If you are disassembling and checking an air-conditioner, be sure to turn off the power before beginning. When working on indoor units, let the unit sit for about 1 minute after turning off the power before you begin work. When working on an out- door unit, there may be an electrical charge applied to the main circuit (electrolytic condenser), so begin work only after discharging this electrical charge (to DC 10 V or lower).
-
Page 19: Troubleshooting Procedure (If The Air-Conditioner Runs)
’18 • SRK-SM-259 (4) Troubleshooting procedure (If the air-conditioner runs) Confirm the contents of the customer complaint. The cause of the trouble can be specifically identified. Check the self-diagnosis display. Eliminate the cause of the trouble and perform an operation check. See page 18.
-
Page 20: Self-Diagnosis Table
’18 • SRK-SM-259 (5) Self-diagnosis table When this air-conditioner performs an emergency stop, the reason why the emergency stop occurred is displayed by the flash- ing of display lights. If the air-conditioner is operated using the wireless remote control 3 minutes or more after the emergen- cy stop, the trouble display stops and the air-conditioner resumes operation.
-
Page 21: Service Mode (Trouble Mode Access Function)
’18 • SRK-SM-259 (6) Service mode (Trouble mode access function) This air-conditioner is capable of recording error displays and protective stops (service data) which have occurred in the past. If self-diagnosis displays cannot be confirmed, it is possible to get a grasp of the conditions at the time trouble oc- curred by checking these service data.
-
Page 22
’18 • SRK-SM-259 *3: To count the number of flashes in the service mode, count the number of flashes after the light lights up for 1.5 second initially (start signal). (The time that the light lights up for 1.5 second (start signal) is not counted in the number of flashes.) •… -
Page 23
’18 • SRK-SM-259 ② Stop data Remote control setting Displayed data Operation Fan speed Temperature switching switching setting 21ºC Displays the reason for the stop (stop code) the previous time when the air-conditioner was stopped by protective stop control. 22ºC Displays the reason for the stop (stop code) 2 times previous when the air-conditioner was stopped by protective stop control. -
Page 24
’09•SRK-DB-087D ’18 • SRK-SM-259 (c) Error code, stop code table Number of flashes when in service mode Stop coad Error Auto TIMER Error content Cause Occurrence conditions display recovery light Error coad light (10’s digit) (1’s digit) Normal Can not receive signals for 35 Power source is faulty. -
Page 25
’18 • SRK-SM-259 Notes (1) The number of flashes when in the service mode do not include the 1.5 second period when the lights light up at first (start signal). (See the ex- ample shown below.) • In the case of current cut (example: stop code “42”) The RUN light (10’s digit) flashes 4 times and the TIMER light (1’s digit) flashes 2 times. -
Page 26
’18 • SRK-SM-259 (e) Room temperature sensor temperature, indoor heat exchanger sensor temperature, outdoor air tem- perature sensor temperature, outdoor heat exchanger sensor temperature table Unit: ºC TIMER light (1’s digit) RUN light (10’s digit) Buzzer sound (sounds for 0.1 second) (does not sound) * If no data are recorded (error code is normal), the display for each sensor becomes as shown below. -
Page 27
’18 • SRK-SM-259 (f) Discharge pipe temperature table Unit: ºC TIMER light (1’s digit) RUN light (10’s digit) Buzzer sound (sounds for 0.1 second) (does not sound) * If no data are recorded (error code is normal), the display for sensor becomes as shown below. Sensor value displayed when the error code is normal Sensor name -64ºC… -
Page 28
’18 • SRK-SM-259 Service data record form Model Customer Date of investigation Machine name Content of complaint Display results Remote control settings Display content Content of displayed data Temperature setting Operation switching Fan speed switching Buzzer (Yes/No.) RUN light (Times) TIMER light (Times) Error code on previous occasion. -
Page 29: Inspection Procedures Corresponding To Detail Of Trouble
’18 • SRK-SM-259 (7) Inspection procedures corresponding to detail of trouble Sensor error Broken sensor wire, connector poor connection Sensor temperature characteristics (Room Discharge pipe sensor temperature characteristics temp., indoor heat exchanger temp., out- door heat exchanger temp., outdoor air temp.) — 10 Temperature (˚C)
-
Page 30
’09•SRK-DB-087D ’18 • SRK-SM-259 Current cut Compressor lock, Compressor wiring short circuit, Compressor output is open phase, Outdoor unit PCB is faulty, Service valve is closed, EEV is faulty, Compressor faulty. unit ＊ unit ＊ unit SRC25, 35 : 4.428Ω (U-V, V-W, U-W) or more at 20ºC SRC45 : 1.728Ω… -
Page 31
’09•SRK-DB-087D ’18 • SRK-SM-259 Over heat of compressor Gas shortage, defective discharge pipe sensor unit Error of signal transmission Wiring error including power cable, defective indoor/ outdoor unit PCB ② ③ unit ② ③ unit ① ② unit… -
Page 32
’09•SRK-DB-087D ’18 • SRK-SM-259 Trouble of outdoor unit Insufficient refregerant amount, Faulty power transistor, Broken compressor wire Service valve close, Defective EEV, Defective outdoor unit PCB source source source source unit ◆ unit (1) operation Notes (1) unit wire Check coil wire resistance, see page 28. -
Page 33: Phenomenon Observed After Short-Circuit, Wire Breakage On Sensor
’18 • SRK-SM-259 Rotor lock Defective compressor, defective Rotor lock Defective compressor, defective outdoor unit PCB outdoor unit PCB unit unit See page 28. See page 28. (8) Phenomenon observed after short-circuit, wire breakage on sensor (8) Phenomenon observed after short-circuit, wire breakage on sensor (a) Indoor unit (a) Indoor unit Phenomenon…
-
Page 34: Checking The Indoor Electrical Equipment
Cooling Heat exchanger sensor operation Defrost operation is performed for 10 minutes at approx. 35 (model SRC35:45) minutes. Heating Cooling Ourdoor air ’18 • SRK-SM-259 temperature sensor operation Defrost operation is performed for 10 minutes at approx. 35 (model SRC35:45) minutes. Heating Discharge pipe All modes…
-
Page 35: How To Make Sure Of Wireless Remote Control
’18 • SRK-SM-259 (c) Power transistor inspection procedure [Use a tester with a needle indicator for the inspection. (Do not use a digital tester. Check in the AC 300 volt range.)] (1) If there is a self-diagnosis display, inspect the compressor system (burns, wiring mistakes, etc.) If no problems are found, check the output of the power transistor.
-
Page 36: Outdoor Unit Inspection Points
’18 • SRK-SM-259 (11) Outdoor unit inspection points Models SRC25ZSP-W, 35ZSP-W…
-
Page 37
’18 • SRK-SM-259 Model SRC45ZSP-W… -
Page 38
’18 • SRK-SM-259 (a) Inspection of electronic expansion valve Electronic expansion valve operates for approx. 10 seconds after the power on, in order to determine its aperture. Check the operating sound and voltage during the period of time. (Voltage cannot be checked during operation in which only the aperture change occurs.) (i) If it is heard the sound of operating electronic expansion valve, it is almost normal. -
Page 39: Electrical Wiring
’18 • SRK-SM-259 3. ELECTRICAL WIRING (1) Indoor units Models SRK25ZSP-W, 35ZSP-W, 45ZSP-W RLC000Z107…
-
Page 40: Outdoor Units
’18 • SRK-SM-259 (2) Outdoor units Models SRK25ZSP-W, 35ZSP-W RWC000Z324…
-
Page 41
’18 • SRK-SM-259 Model SRC45ZSP-W RWC000Z325… -
Page 42: Piping System
’18 • SRK-SM-259 4. PIPING SYSTEM Models SRK25ZSP-W, 35ZSP-W Discharge pipe temp. sensor Heat exchanger sensor Heat exchanger SRK25ZSP-W Capillary tube only Strainer SRK35ZSP-W Capillary tube only Model SRK45ZSP-W…
-
Page 43
MITSUBISHI HEAVY INDUSTRIES THERMAL SYSTEMS, LTD. 16-5 Konan 2-chome, Minato-ku, Tokyo, 108-8215, Japan http://www.mhi-mth.co.jp/en/ Because of our policy of continuous improvement, we reserve the right to make changes in all specifications without notice. Copyright MITSUBISHI HEAVY INDUSTRIES THERMAL SYSTEMS, LTD.
На чтение 6 мин Просмотров 3.5к. Опубликовано 07.07.2017 Обновлено 15.05.2018
Mitsubishi Heavy Industries – японский концерн, который уже на протяжении многих десятилетий занимает передовую позицию в сфере климатического оборудования для промышленных и бытовых нужд.Самый удачный проект, который разработали лучшие инженеры компании Mitsubishi – это мульти сплит-система, которая позволяет к одному наружному блоку подключить до 5 внутренних устройств для контроля микроклимата в нескольких помещениях.
Рассмотрим детальную информацию об особенностях данных систем, о классификации и рекомендациях завода-изготовителя по применению той или иной модификации.
Содержание
- Основная классификация систем кондиционирования
- Настенный кондиционер
- Канальные кондиционеры
- Кассетный кондиционер
- Инструкция к пульту управления и кондиционерам Mitsubishi Heavy
- Коды ошибок кондиционеров Mitsubishi Heavy
- Отзывы пользователей
- Положительные отзывы
- Отрицательные отзывы
Основная классификация систем кондиционирования
Кондиционеры Mitsubishi Heavy – это оптимальное решение для любой задачи, требующей контроля и управления микроклиматом как в квартире, так и полупромышленном или промышленном здании. Это вызвано тем, что системы представлены следующими модификациями:
- Настенные кондиционеры Mitsubishi Heavy (SRK25ZXA-S / SRC25ZXA-S, SRK35ZS-S / SRC35ZS-S, SRK80ZSPR-S / SRC80ZSPR-S).
- Напольные (потолочные) сплит-системы инверторного типа для офиса или торговых центров (SRF25ZMX-S / SRC25ZMX-S, FDEN125VD / FDC125VN, FDEN140VD / FDC140VNX).
- Канальные системы для интеграции с централизованной системой вентиляции (FDUM140VF / FDC140VN, FDU200VD / FDC200VS, FDU140VD / FDC140VN).
- Колонные устройства для полупромышленных зданий (FDF125VD / FDC125VS, FDF125VD / FDC125VSX, FDF100VD / FDC100VNX).
- Кассетные кондиционеры Mitsubishi для встроенного монтажа в торговых залах, выставочных площадках, офисных помещениях и т.д. (FDT140VD / FDC140VNX, FDT125VD / FDC125VS, FDT100VD / FDC100VNX).
Настенный кондиционер
Данный класс оборудования преимущественно устанавливается в квартирах, домах или офисах. Конкурентным преимуществом именно данного класса оборудования можно назвать:
- Наличие специальных фильтров с энзимами запатентованных компанией Мицубиси, которые очищают поступающий воздух в помещение от различных бактерий и грибков.
- Автоматизированная система самоочистки, которая запускается при окончании работы устройства для высушивания внутреннего и наружного блока управления и предотвращения образования плесени и болезнетворных бактерий.
- Тихая работа в ночном режиме. Данного эффекта удалось достигнуть за счет применения специальных стабилизаторов, которые помимо равномерного распределения воздушного потока обеспечивают минимальный контакт воздушной массы с вентилятором.
- Наличие 8-и режимов работы: кондиционирование, обогрев, турбо режим, автоматический, осушение, очистка воздуха, вентиляция, ночной.
Среди климатического оборудования Митсубиси Индастриз наиболее широким спросом пользуются 3 модели (SRK20HG-S, SRK35ZMP-S, SRK25MA-S) основные технические характеристики приведены в таблице.
| Наименование | SRK20HG-S | SRK35ZMP-S | SRK25MA-S |
| Наличие инверторного привода управление вентилятором | — | + | + |
| Эффективность обогрева/охлаждения, кВт | 2,22/2,07 | 3,6/3,2 | 3,2/2,5 |
| Наличие фильтров тонкой очистки воздуха | + | — | + |
| Выработка анионов для очистки воздуха | + | — | — |
| Уровень шума внутреннего блока (мин/макс) | 27/34 | 23/47 | 22/37 |
| Минимальная температура, при которой допускается работа оборудования, 0С | -5 | -15 | -5 |
| Класс энергоэффектиности согласно европейским стандартам | — | А | А |
| Оптимальная площадь для эффективной работы кондиционера, м2 | 20 | 35 | 25 |
Канальные кондиционеры
Данный класс оборудования для промышленных и полупромышленных зданий пользуется необычайным спросом у юридических лиц и компаний, поскольку у концерна Mitsubishi нет конкурентов в данном сегмента рынка. Это вызвано следующими характеристиками:
- Установка кондиционера Mitsubishi Heavy выполняется только аттестованными представителями концерна, в результате чего оборудования прослужит без поломок на протяжении 10-15 лет.
- Высокая мощность. В случае монтажа в общую систему кондиционирования и вентиляции помещения, эффективность оборудования достигает 20 кВт в режиме охлаждения и 22,4кВт в режиме обогрева.
- Наличие высокоинтеллектуальной системы, которая интегрируется в систему «Умный дом» посредством протоколов LonWorks и BACNet;
- Работа в экстремальных условиях. инверторные кондиционеры данного класса способны работать в условиях агрессивной среды при минимальном значении температуры до -200С.
- Наличие всевозможных датчиков для автоматической работы оборудования и контроля функциональности каждого отдельного элемента системы.
Самым ярким представителем данного сегмента климатического оборудования можно назвать FDU200VD / FDC200VS (FDU200VSV) который способен контролировать микроклимат в помещении в 200 м2.
Кассетный кондиционер
Все оборудование данного класса изготовлено согласно европейским стандартам, о чем свидетельствует наличие сертификата качества. Кассетные кондиционеры монтируются как в офисных зданиях, так и на небольших производствах с площадью помещения до 140 м2 и обладают следующими особенностями:
- Возможность подключения нескольких кондиционеров к системе автоматического контроля Superlink по средствам протоколов LonWorks и BACNet.
- Максимальная длинна магистралей оборудования может достигать 50м.
- Статор электродвигателя изготавливается по технологии POKI POKI CORE, благодаря которой КПД устройства увеличивается на 30%.
- Охлаждение воздуха в комнате до температуры -100С.
Кондиционеры данного линейного ряда управляются с многофункционального пульта PAR-31MAA или более упрощенной модели PAC-YT52CRA
Инструкция к пульту управления и кондиционерам Mitsubishi Heavy
Для управления климатическими системами Митсубиси необходим пульт для кондиционера Mitsubishi Heavy. Данное устройство позволяет:
- Управлять температурным режимом в помещении.
- Включать «Ночной» или «Автоматически» режим работы устройства.
- Регулировать скорость и направление воздушного потока.
- Управлять несколькими устройствами подключенных к единой мульти сплит-системе и т.д.
Для более детального ознакомления с функциональностью пульта ДУ для Митсубиси рекомендуем ознакомится со следующим фото, на котором будет представлена полная информация о назначении той или иной кнопки, а также варианты работы системы.
Коды ошибок кондиционеров Mitsubishi Heavy
Несмотря на то, что продукция компании отличается высочайшим качеством, иногда случаются мелкие неприятности, с которыми можно справится самостоятельно (прочистка дренажной системы или фильтров) или же потребуется помощь специалистов компании Mitsubishi. Для определения характера возникшей поломки, будет полезна инструкция к кондиционерам Mitsubishi Heavy, с которой можно ознакомится на следующем фото.
Отзывы пользователей
Несмотря на огромный спрос и популярность концерна Митсубиси, хоть и очень редко, но иногда встречаются и негативные отзывы о продукте. В данном разделе весь опыт пользователей будет систематизирован и предоставлен в доступном формате.
Положительные отзывы
- Высокая мощность и эффективная работа как внутреннего, так и внешнего блока.
- Мощный компрессор малазийского производства Panasonic 5PS102DAB.
- Тихая работа как в обычном режиме, так и в ночном.
- Легкая чистка при ТО своими руками.
- Качественная сборка, при которой пластик не трещит и не издает неприятный запах.
- Простой ремонт кондиционера Mitsubishi Heavy в любом сервисном центре, которых огромное количество.
- Наличие гиперинверторного режима для экономии электроэнергии и получения максимальной отдачи.
- Широкий выбор модельного ряда для любых помещений в квартире или частном доме.
Отрицательные отзывы
- Короткий провод для питания кондиционера (всего 1м).
- Высокая цена за бренд.
