1.Trouble code list

Main code

Sub

code

E7

01

Duplex model memory error/ Image data error

02

LSU trouble

06

Image data decode error

10

Shading trouble (Black correction)

11

Shading trouble (White correction)

16

Abnormal laser output

F2

02

Toner supply abnormality

04

Improper cartridge (destination error, life cycle

error)

Identification error

Model error

Type error

Destination error

Data abnormality

Misc error

40

ATC sensor abnormality

F5

02

Copy lamp lighting abnormality

H2

00

Thermistor open

H3

00

Heat roller high temperature detection

H4

00

Heat roller low temperature detection

H5

01

5 continuous POUT not-reached error

L1

00

Scanner feed trouble

L3

00

Scanner return trouble

L4

01

Main motor lock detection

31

Fusing FAN lock detection

32

PSFAN lock detection

L6

10

Polygon motor lock detection

U2

04

EEPROM read/write error (serial communication

error)

11

Counter check sum error (EEPROM)

12

Adjustment value check sum error (EEPROM)

40

CRUM chip communication error

—

Auditor NOT READY

CH ON

None Side door open

CH Blink

None Developing cartridge not installed

Content

AR-5520 TROUBLE CODE LIST 9-1

2.Details of trouble codes

Main

Sub

code

code

E7

01

Content

Duplex model memory error/ Image data error

Detail

1. The memory capacity for the duplex model

machine is wrong. Insufficient memory

capacity.

2. Duplex setting is set for a single surface

model.

Cause

1. The memory capacity on the MCU PWB is

wrong.

2. Setting for a single surface model is wrong.

Check

1. Use SIM26-39 to check to confirm that the

and

memory capacity is 64MB. If it is not 64MB,

remedy

replace the MCU PWB.

2. If SIM26-04 is set to 1, change the setting to

0. If it is 0, replace the MCU PWB.

02

Content

LSU trouble

Detail

The BD signal from the LSU cannot be

detected in a certain cycle. (Always OFF or

always ON)

Cause

LSU connector or LSU harness defect or

disconnection

Polygon motor rotation abnormality

Laser beams are not generated.

MCU PWB abnormality.

Check

Check connection of the LSU connector.

and

Execute SIM 61-03 to check the LSU

remedy

operations.

Check that the polygon motor rotates normally.

Check that the laser emitting diode generates

laser beams.

Replace the LSU unit.

Replace the MCU PWB.

06

Content

Image data decode error

Detail

Image expansion error

Cause

MCU PWB abnormality

USB cable trouble

Check

Replace the MCU PWB.

and

Replace the USB cable.

remedy

10

Content

Shading trouble (Black correction)

Detail

The CCD black scan level is abnormal when

the shading.

Cause

Improper connection of the CCD unit flat cable

CCD unit abnormality

MCU PWB abnormality.

Check

Check connection of the CCD unit flat cable.

and

Check the CCD unit.

remedy

11

Content

Shading trouble (White correction)

Detail

The CCD white scan level is abnormal when

the shading.

Cause

Improper connection of the CCD unit flat cable

Dirt on the mirror, the lens, and the reference

white plate

Copy lamp lighting abnormality

CCD unit abnormality

MCU PWB abnormality

(When occurred in the SPF scan position.)

Improper installation of the mirror unit

Check

Clean the mirror, the lens, and the reference

and

white plate.

remedy

Check lighting and the light quantity of the copy

lamp (SIM05-03).

Check the CCD unit.

Check the MCU PWB.

Details of trouble

При использовании любой техники время от времени могут возникать неполадки. Так, например, при использовании копиров, принтеров и МФУ Sharpмогут появляться различные ошибки, вызванные различными причинами. Об их возникновении пользователь информируется с помощью кода, которые выводится на дисплее принтера или другого используемого устройства. Коды ошибок Sharp вы можете идентифицировать с помощью приведенной ниже таблицы.  Выяснив причину сбоя в работе устройства, вы сможете устранить ее самостоятельно (например, если произошло замятие бумаги, отсутствует бумага в лотке) либо обратиться в сервисный центр по обслуживанию и ремонту Sharp, если код ошибки сообщает о серьезной поломке.

Sharp AL-840

Sharp AL-1000

Sharp AL-1010

Sharp AR-160 / 161

Sharp AR-163 / 201 / 206 / 5015 / 5020

Sharp AR-405

46

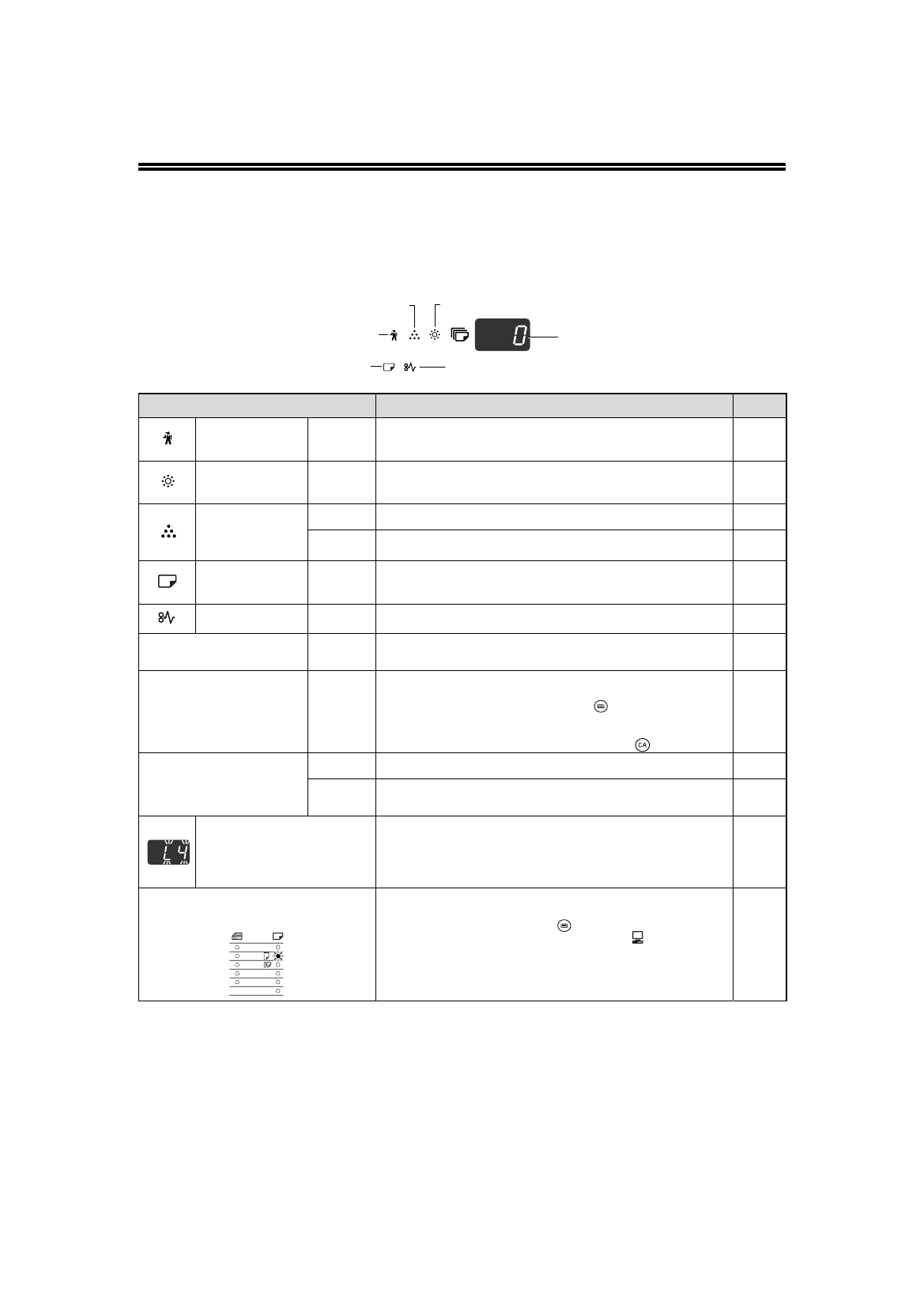

ИНДИКАТОРЫ И СООБЩЕНИЯ НА

ДИСПЛЕЕ

Если загорается один из указанных ниже индикаторов или на дисплее появляется одно из перечисленных ниже сообще-
ний, проверьте значение индикатора или сообщения в приведенной таблице и выполните необходимые действия.

Индикатор или сообщение

Причина и возможное решение

Стр.

Индикатор
технического
обслуживания

Постоянно

горит

Необходим вызов специалиста сервисной службы, имеющей полно-

мочия от фирмы SHARP.

–

Индикатор необ-
ходимости заме-
ны проявителя

Постоянно

горит

Необходима замена проявителя. Свяжитесь со специалистом сер-

висной службы.

–

Индикатор необ-
ходимости заме-
ны картриджа с
тонером

Постоянно

горит

Вскоре необходимо установить новый картридж с тонером. Приго-

товьте новый картридж.

–

Мигает

Картридж с тонером необходимо заменить. Замените его на новый.

54

Индикатор необ-
ходимости загруз-
ки бумаги

Постоянно

горит

В лотке закончилась бумага. Загрузите бумагу. Возможно также, что

лоток не вдвинут до упора внутрь аппарата. Убедитесь в правиль-

ной установке лотка.

14

Индикатор застре-
вания листа

Мигает

Произошло застревание листа. Удалите застрявший лист в соответ-

ствии с описанием в разделе «УДАЛЕНИЕ ЗАСТРЯВШЕГО ЛИСТА».

47

Индикатор ФОРМАТ
ОРИГИНАЛА

Мигает

Оригинал неправильно ориентирован при установке. Поверните

оригинал так, чтобы его расположение соответствовало мигающему

индикатору ФОРМАТ ОРИГИНАЛА.

18, 19

Индикатор ФОРМАТ БУМАГИ

Мигает

Мигающий индикатор ФОРМАТ БУМАГИ означает, что размер бумаги,

загруженной в лоток, отличается от настроек формата бумаги для

данного лотка.

•

Используйте кнопка [ВЫБОР ЛОТКА] (

) для того чтобы

изменить выбор подноса,

•

Откройте и закройте лоток,

•

А затем нажмите на кнопку [ОБЩИЙ СБРОС] (

).

16

На дисплее появляется [СН]

Постоянно

горит

Крышка передней или боковой панели корпуса копира открыта. За-

кройте крышку передней или боковой панели.

–

Мигает

Неправильно установлен картридж с тонером. Установите его

вновь. Если после повторной установки на дисплее продолжает ми-

гать индикатор [СН], свяжитесь со специалистом сервисной службы.

54

На дисплее появляются буквы
и цифры

Выключите выключатель питания, подождите около 10 секунд и

затем снова включите выключатель. Если это не удалит сообщение

с дисплея, запишите появляющийся код, выключите шнур питания

из розетки и обратитесь к вашему авторизованному дилеру.

Сообщите представителю обслуживающей компании, какой код и

при каких обстоятельствах появляется.

–

Если отменена функция «Использование
бумаги ближайшего формата»

Нажмите кнопку [ВЫБОР ЛОТКА] (

) для выбора лотка вручную и

затем нажмите кнопку [ОНЛАЙНОВЫЙ РЕЖИМ] (

). Начнется

печать. Если вы выбираете лоток универсального устройства

подачи, загрузите бумагу в данный лоток.

Онлай-

новое

руко-

водство

Индикатор застревания листа

Индикатор необходимости

загрузки бумаги

Индикатор технического

обслуживания

Индикатор необходимости

замены картриджа с тонером

Индикатор необходимости замены проявителя

Дисплей

A3
A4
A4
A5
B4
