Ревит произошла ошибка при прорисовке содержимого этого окна

Проблема

При работе в Revit появляется следующее сообщение.

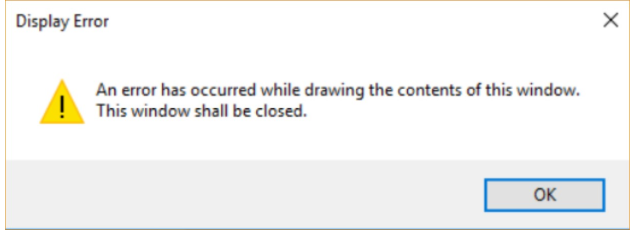

Ошибка отображения

Произошла ошибка при прорисовке содержимого этого окна.
Окно будет закрыто.


Решение

Для устранения этой проблемы проведите проверку и выполните указанные ниже действия.

Программное обеспечение и требования к системе

• Убедитесь, что установлена последняя версия обновления для Revit.
• Убедитесь, что компьютер соответствует требованиям к системе для Revit.

Открытие с использованием параметра «Проверить»

• При открытии модели установите флажок Проверить.

Проверка наличия поврежденных семейств

• Следуйте инструкциям по проверке семейств в статье Не удается синхронизировать файл в Revit

Видеокарта и драйвер

• Проблемы могут возникать из-за поврежденного драйвера видеокарты.
• Обновление драйвера позволяет использовать новейшие функции и заменяет существующую версию драйвера.
• Если последняя версия драйвера уже установлена, удалите и повторно установите ее.

Параметр «Разрешить навигацию при перерисовке»

• Проверьте, помогает ли отключение параметра предотвратить ошибку. Разрешить навигацию при перерисовке

Аппаратное ускорение

• Если графическая система не способна справиться с нагрузкой/сложностью модели, отключение аппаратного ускорения может снизить нагрузку на графический процессор (за счет использования ресурсов центрального процессора).

1. Отключите аппаратное ускорение (меню «Файл» > «Параметры») на вкладках «Оборудование» и «Пользовательский интерфейс» в Revit.
2. Выйдите из Revit.
3. Перезапустите Revit, чтобы настройки вступили в силу.

Примечания.

• Если отключение аппаратного ускорения не помогло устранить проблему, может быть повреждена среда выполнения Microsoft DirectX® для конечного пользователя.
• Если переустановка среды выполнения Microsoft DirectX для конечного пользователя не помогла устранить проблему (или это решение не подходит), установленный экземпляр Revit может быть поврежден. Выполните полное удаление и повторную установку программы, включая очистку папки %temp%.

Альтернативные варианты.

• Если проблема возникает только на одном виде, удалите вид и создайте его заново.
• Если проблема возникает после повторного создания вида, попробуйте отключить отображение элементов, чтобы проверить, не являются ли они причиной проблемы.
  1. Если ошибка возникает при открытии вида, щелкните соответствующий вид один раз в Диспетчере проектов. Должны отобразиться только свойства вида (без его открытия).
  2. В диалоговом окне свойств нажмите кнопку «Изменить» для параметра «Переопределения видимости/графики».
  3. Отключите видимость всех элементов (чтобы убедиться, что ошибка вызвана одним или несколькими элементами, которые отображаются на виде). Примечание. Чтобы быстро отключить элементы, выполните следующие действия.
     1. Снимите флажок «Показывать категории модели на этом виде» в верхней части вкладки «Категории модели».
     2. Снимите флажок «Показывать категории аннотаций на этом виде» в верхней части вкладки «Категории аннотаций».
     3. Снимите флажок «Показывать категории аналитической модели на этом виде» в верхней части вкладки «Категории аналитической модели».
     4. Снимите флажок «Показывать импортированные категории на этом виде» в верхней части вкладки «Импортированные категории».
     5. Снимите флажки напротив связанных моделей на вкладке «Связанные файлы Revit».
  4. Если при выключении видимости элементов проблема не повторится, начинайте включать их по отдельности, чтобы выяснить, какой тип элемента вызывает ошибку (модель, аннотация, аналитическая модель, импортированные категории или связанные файлы Revit).
  5. После определения типа элемента начинайте включать или отключать элементы вкладки по группам, чтобы найти категорию элементов, вызывающую ошибку.
  6. После нахождения необходимых элементов удалите/скройте их из вида, чтобы уменьшить сложность.
• Если не удается запустить Revit из-за этого сообщения, отключите аппаратное ускорение, выполнив следующие действия.

1. Выйдите из Revit.
2. Найдите файл Revit.ini: C:Users%USERNAME%AppDataRoamingAutodeskRevit.
3. В Блокноте откройте файл Revit.ini.
4. Найдите следующую строку: UseGraphicsHardware=.
5. Задайте значение 0.
6. Сохраните файл Revit.ini и закройте его.
7. Перезапустите Revit.

См. также:

• Сообщение «Произошла ошибка при прорисовке содержимого этого окна. Окно будет закрыто» после синхронизации в Revit
• Публикация на форуме: An error has occurred while drawing the contents of this window. Revit 2019?
• Сообщение «Произошла ошибка при прорисовке содержимого этого окна» и аварийное завершение работы программы при открытии определенных видов со связанными моделями в Revit
• Сбой в работе Revit при панорамировании и масштабировании в 3D

Программы

Семейство программ Revit

Проблема

При работе в Revit и попытке синхронизации модели иногда появляется сообщение об ошибке со следующей информацией, а затем происходит сбой сеанса работы Revit.

Ошибка отображения

«Ошибка при прорисовке содержимого этого окна.
Это окно будет закрыто».

Причины

Выполните одно из следующих действий.

• Revit не обновлена до последней версии.
• Это поведение может быть вызвано одним из сторонних приложений или надстроек.
• Revit может аварийно завершить работу при использовании устройств сетевого хранилища (NAS) и сети хранения данных (SAN) в Revit.

Примечание. Проблемы могут быть вызваны другими факторами.

Решение

Чтобы предотвратить появление сообщения об ошибке, выполните следующие действия.

1. Обновите Revit. Убедитесь, что программа Revit обновлена до последней версии.
2. После обновления Revit откройте файл, установив флажок «Проверить», и дважды сравняйте его с выбранным параметром сжатия.
3. Отключить надстройки: попробуйте синхронизировать файл после отключения надстроек и проверьте, не сработает ли это.
4. Отключите часы на сервере NAS.

Примечание. Варианты для этого могут различаться на разных устройствах. Для получения инструкций обратитесь к производителю используемой NAS (или см. руководство).

Для предотвращения этой ошибки отключите аппаратное ускорение. Выполните следующие действия:

Revit 2018 и более поздние версии

1. Перейдите в «Файл» → «Параметры»→ вкладка «Интерфейс».

2. Уберите отметку в чек-боксе Использовать аппаратное ускорение.

3. Перейдите на вкладку Оборудование.

4. Снимите флажок Использовать аппаратное ускорение (Direct3D).

5. Нажмите кнопку ОК, чтобы закрыть диалоговое окно.

6. Перезапустите Revit.

Если не помогло отключение аппаратного ускорения необходимо проверить, проблема в файле или проблема в связанных файлах.

1. Выгрузите из файла все связанные файлы.

2. Синхронизируйтесь.

3. Закройте файл.

4. Откройте файл со всеми включенными рабочими наборами (кроме наборов, содержащих связанные файлы). Если ошибка сохранится, то проблема в файле.

5. Закройте файл и заново откройте его с проверкой.

Замените файл хранилище.

В этом случае возможна потеря информации, если с файлом хранилища с момента последней синхронизации работали другие проектировщики. В случае одновременной работы нескольких сотрудников изменения сохранятся только из одного файла (того которым заменили файл хранилище). Изменения из других файлов необходимо будет перенести вручную из локальных копий.

Для этого перед заменой всем участникам нужно синхронизироваться и закрыть локальные копии. Если синхронизации не проходят, то изменения из локальных файлов нужно будет перенести вручную. (Узнать, кто работает в файле см. Комментарии).

1. Откройте файл, с отсоединением от файла хранилища и проверкой.

2. При открытии выберите Задать (какие рабочие наборы необходимо подгрузить).

3. Закройте все рабочие наборы, кроме того, в котором находятся общие уровни и сетки.

4. Удалите файл из папки, где он располагается.

5. Сохраните открытый файл в ту же папку (где ранее располагался файл).

6. Освободите все забранные рабочие наборы.

7. Синхронизируйтесь.

8. Закройте файл.

9. Создайте новый локальный файл и продолжайте работу.

Если проблема в связанном файле, то найдите этот проблемный файл, обновляя каждый по очереди:

1.Откройте проблемный файл с проверкой.

2. Если открытие файла с проверкой не помогло, то пересоздайте файла хранилище (см. Вариант 3).

Если проблема не в файле, а в элементе модели.

В случае, когда описанные выше способы не дают решения проблемы, нужно определить элемент, из-за которого вид/лист не открывается.

1. Для определения этого элемента откройте и прочитайте лог-файлы, находящиеся в папке %localappdata%AutodeskRevitAutodesk Revit <version>Journals

Информация о предупреждении или ошибке будет иметь префикс DBG_INFO или DBG_WARN, после чего указывается элемент или процесс приводящий к сбою в работе Revit.

В лог-файле должен быть текст с приблизительно таким содержанием (номер элемента выделен цветом):

2. Выделите элемент с помощью инструмента «Выбрать по коду». Введите номер элемента, нажмите ОК и удалите элемент.

Issue:

When working in Revit, the following message appears:


Display Error

An error has occurred while drawing the contents of this window.
This window shall be closed.


Solution:

To resolve this issue, verify and perform the following steps:

Software and System Requirements

• Make sure that the latest update is installed for Revit.
• Verify that the computer meets the System Requirements for Revit.

Open with Audit

• When opening the model, select Audit.

Check for Corrupt Families

• Follow the instructions for family check from this article File will not synchronize in Revit

Graphics Card and Driver

• A damaged graphics driver installation can cause issues.
• Updating the driver gives the latest driver features and replaces the existing installation.
• If already on the latest driver, uninstall and reinstall the same driver version.

Allow Navigation During Redraw

• Check if Disabling helps to prevent the behavior. Allow Navigation During Redraw

Hardware Acceleration

• If the graphics system is not able to handle the load/complexity of the model, turning off hardware acceleration can reduce the load on the GPU (putting this load onto the CPU).

1. Disable Hardware Acceleration (File > Options) in the Hardware & User Interface tabs in Revit.
2. Exit Revit.
3. Restart Revit for the settings to take effect.

Notes:

• If disabling Hardware Acceleration does not clear the error, the Microsoft DirectX® End-User Runtime may be corrupt.
• If reinstalling the Microsoft DirectX End-User Runtime does not clear the issue (or is not applicable), the installation of Revit may be damaged. Perform a clean uninstall and reinstall, including clearing the %temp% folder.

Alternatives:

• If the issue happens in one view only, delete the view and recreate it.
• If the issue happens after recreating the view, try turning off the display of elements to see if they are causing the issue:
  1. If the error occurs when opening the view, single click on the view in question (in the Project Browser). This should show the properties for the view without opening it.
  2. In the properties dialog box, click Edit for the parameter “Visibility/Graphics Overrides”.
  3. Turn off the visibility for all elements (this is to confirm that the error is being caused by one or more of the elements visible in the view). Note: A fast way to turn off the elements would be to:
     1. Uncheck the Show model categories in this view checkbox at the top of the Model Categories tab.
     2. Uncheck the Show annotation categories in this view checkbox at the top of the Annotation Categories tab.
     3. Uncheck the Show analytical model categories in this view checkbox at the top of the Analytical Model Categories tab.
     4. Uncheck the Show imported categories in this view checkbox at the top of the Imported Categories tab.
     5. Uncheck the box next to each linked model in the Revit Links tab.
  4. If the issue is cleared when turning off the visibility of elements, start turning them back on individually to find which type of element is causing the error (Model, Annotation, Analytical Model, Imported categories, or Revit Links).
  5. Once you’ve identified the element type, start turning the items under that tab off/on in groups to find the category of elements causing the error.
  6. After finding the specific elements remove/hide them from the view to reduce complexity.
• If Revit does not start as a result of this message, disable hardware acceleration using the following steps:

1. Exit Revit.
2. Locate the Revit.ini file: C:Users%USERNAME%AppDataRoamingAutodeskRevit<Autodesk Revit Product>
3. Using Notepad, open the Revit.ini file.
4. Locate the following line: «UseGraphicsHardware=«
5. Change the value to 0.
6. Save the Revit.ini file and close it.
7. Restart Revit.

See Also:

• «An error has occurred while drawing the contents of this window. This window shall be closed» after synchronize in Revit
• An error has occurred while drawing the contents of this window.. Revit 2019?
• «An error has occurred while drawing the contents of this window» and program crashes when opening specific views with linked models in Revit
• When panning and zooming in 3D Revit crashes

Products:

Revit Product Family;

Issue:

When working in Revit, the following message appears:


Display Error

An error has occurred while drawing the contents of this window.
This window shall be closed.


Solution:

To resolve this issue, verify and perform the following steps:

Software and System Requirements

• Make sure that the latest update is installed for Revit.
• Verify that the computer meets the System Requirements for Revit.

Open with Audit

• When opening the model, select Audit.

Check for Corrupt Families

• Follow the instructions for family check from this article File will not synchronize in Revit

Graphics Card and Driver

• A damaged graphics driver installation can cause issues.
• Updating the driver gives the latest driver features and replaces the existing installation.
• If already on the latest driver, uninstall and reinstall the same driver version.

Allow Navigation During Redraw

• Check if Disabling helps to prevent the behavior. Allow Navigation During Redraw

Hardware Acceleration

• If the graphics system is not able to handle the load/complexity of the model, turning off hardware acceleration can reduce the load on the GPU (putting this load onto the CPU).

1. Disable Hardware Acceleration (File > Options) in the Hardware & User Interface tabs in Revit.
2. Exit Revit.
3. Restart Revit for the settings to take effect.

Notes:

• If disabling Hardware Acceleration does not clear the error, the Microsoft DirectX® End-User Runtime may be corrupt.
• If reinstalling the Microsoft DirectX End-User Runtime does not clear the issue (or is not applicable), the installation of Revit may be damaged. Perform a clean uninstall and reinstall, including clearing the %temp% folder.

Alternatives:

• If the issue happens in one view only, delete the view and recreate it.
• If the issue happens after recreating the view, try turning off the display of elements to see if they are causing the issue:
  1. If the error occurs when opening the view, single click on the view in question (in the Project Browser). This should show the properties for the view without opening it.
  2. In the properties dialog box, click Edit for the parameter “Visibility/Graphics Overrides”.
  3. Turn off the visibility for all elements (this is to confirm that the error is being caused by one or more of the elements visible in the view). Note: A fast way to turn off the elements would be to:
     1. Uncheck the Show model categories in this view checkbox at the top of the Model Categories tab.
     2. Uncheck the Show annotation categories in this view checkbox at the top of the Annotation Categories tab.
     3. Uncheck the Show analytical model categories in this view checkbox at the top of the Analytical Model Categories tab.
     4. Uncheck the Show imported categories in this view checkbox at the top of the Imported Categories tab.
     5. Uncheck the box next to each linked model in the Revit Links tab.
  4. If the issue is cleared when turning off the visibility of elements, start turning them back on individually to find which type of element is causing the error (Model, Annotation, Analytical Model, Imported categories, or Revit Links).
  5. Once you’ve identified the element type, start turning the items under that tab off/on in groups to find the category of elements causing the error.
  6. After finding the specific elements remove/hide them from the view to reduce complexity.
• If Revit does not start as a result of this message, disable hardware acceleration using the following steps:

1. Exit Revit.
2. Locate the Revit.ini file: C:Users%USERNAME%AppDataRoamingAutodeskRevit<Autodesk Revit Product>
3. Using Notepad, open the Revit.ini file.
4. Locate the following line: «UseGraphicsHardware=«
5. Change the value to 0.
6. Save the Revit.ini file and close it.
7. Restart Revit.

See Also:

• «An error has occurred while drawing the contents of this window. This window shall be closed» after synchronize in Revit
• An error has occurred while drawing the contents of this window.. Revit 2019?
• «An error has occurred while drawing the contents of this window» and program crashes when opening specific views with linked models in Revit
• When panning and zooming in 3D Revit crashes

Products:

Revit Product Family;

Issue:

Users reported that Revit crashes with a CER (Customer Error Report) with certain model files when opening a specific view with linked models in Revit. The following error also appears:

Display Error

An error has occurred while drawing the contents of this window.
This window shall be closed.

Status:

Workaround:

• Remove Graphic overrides from the affected views.
• Remove linked Revit models.
• Duplicate affected view with detailing and delete the old view.
• Remove filters and links from the affected view.
• Remove View Template applied before opening the view.

If the issue occurred in Revit version 2022, install the latest update (2022.1.2 or later).

Issue:

Users reported that Revit crashes with a CER (Customer Error Report) with certain model files when opening a specific view with linked models in Revit. The following error also appears:

Display Error

An error has occurred while drawing the contents of this window.
This window shall be closed.

Status:

Workaround:

• Remove Graphic overrides from the affected views.
• Remove linked Revit models.
• Duplicate affected view with detailing and delete the old view.
• Remove filters and links from the affected view.
• Remove View Template applied before opening the view.

If the issue occurred in Revit version 2022, install the latest update (2022.1.2 or later).

• Печать

Тема: LoadFamily и ошибка перерисовки содержимого окна проекта  (Прочитано 2404 раз)

Записан

• Печать
