Подогреватель газовый пжг 30 коды ошибок


Производство предпусковых подогревателей для транспорта

Производство предпусковых подогревателей для транспорта

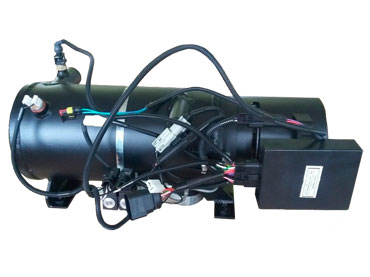

Подогреватель ПЖГ-30

Подогреватель ПЖГ-30 — отопитель на газовом топливе представляет собой многофункциональное устройство для предпусковой тепловой подготовки двигателя автомибилей, работающих на природном газе. Предназначен для нагрева охлаждающей жидкости двигателя, так же для поддержания теплового режима в кабине водителя, салона автобусов при отрицательных температурах окружающего воздуха.

Подогреватель-отопитель предназначен для использования в составе двигателя, установленного на автобусах.

Принцип действия подогревателя основан на разогреве жидкости системы охлаждения автомобиля, принудительно прокачиваемой через теплообменник подогревателя.

В качестве источника тепла используются газы от сгорания газовоздушной смеси в камере сгорания. Через стенки теплообменника тепло передается охлаждающей жидкости системы охлаждения двигателя автомобиля.

Технические характеристики
  • Теплопроизводительность, кВт — 30 +_2.
  • Топливо — сжатый природный газ по ГОСТ 27577.
  • Расход природного газа не более, м/ч — 3,8.
  • Номинальное напряжение, В — 24.
  • Давление сжатого газа, подводимого к подогревателю-отопителю кгс/см — 3+-0,4.
  • Теплоноситель — тосол, антифриз.
  • Потребляемая электрическая мощность подогревателя-отопителя без учета циркуляционного насоса, Вт, не более 100.
  • Расход теплоносителя, м/ч — 4…5.
  • Максимальная продолжительность рабочего цикла подогревателя-отопителя, ч — 8.
  • Масса подогревателя, кг, не более — 20.





СЕРВИС И ДОКУМЕНТАЦИЯ ПЖГ-30


Схема устройства

Паспорт и руководство по эксплуатации

Коды ошибок возможных неисправностей



Инструкция по ремонту ПЖГ-30



ЗАПЧАСТИ И КОМПЛЕКТУЮЩИЕ

1.jpg 2.jpg 3.jpg 4.jpg

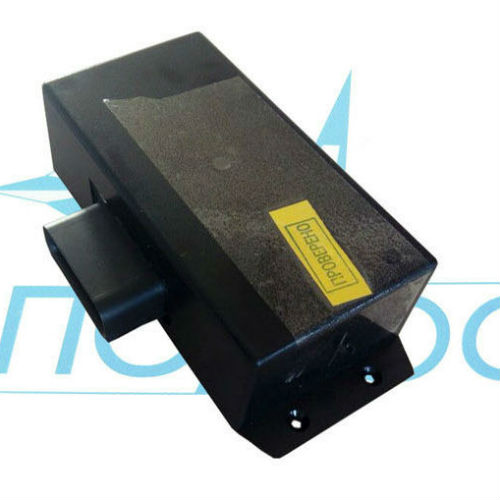

Блок управления

31.3765-10

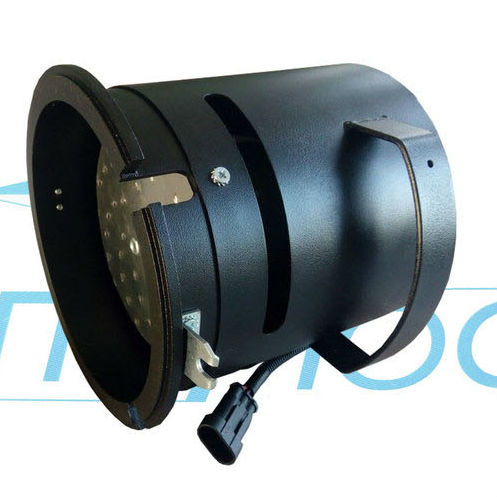

Вентиляторный блок

30030000000

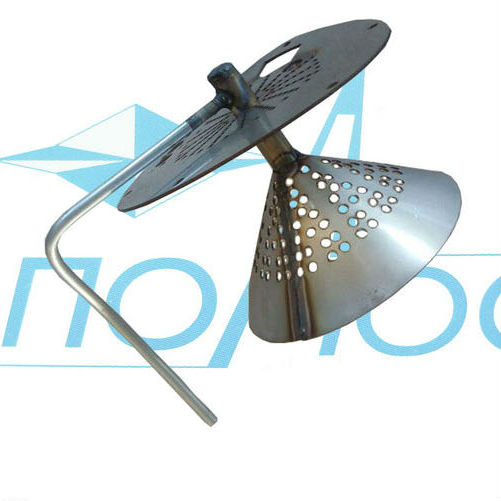

Горелка

30020200000

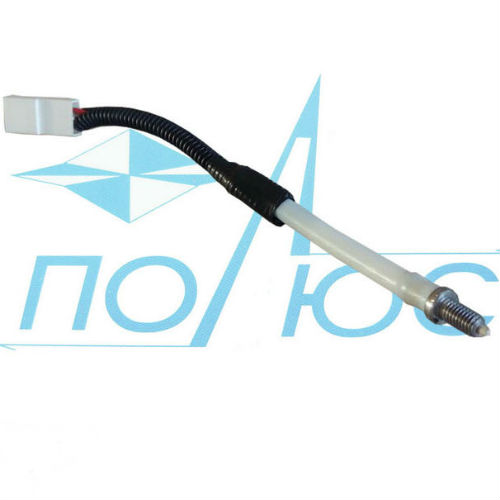

Датчик выхлопа

30060000000

5.jpg 6.jpg 7.jpg 8.jpg

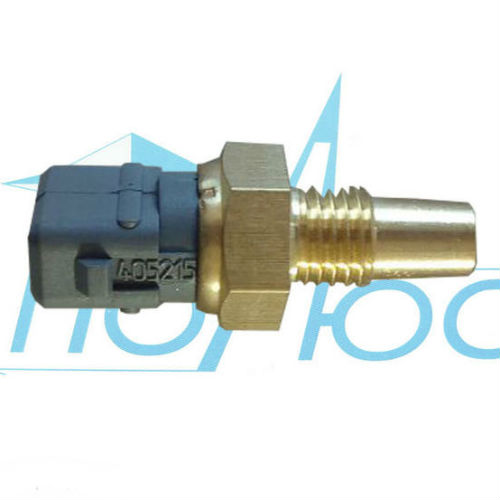

Датчик температуры

405215

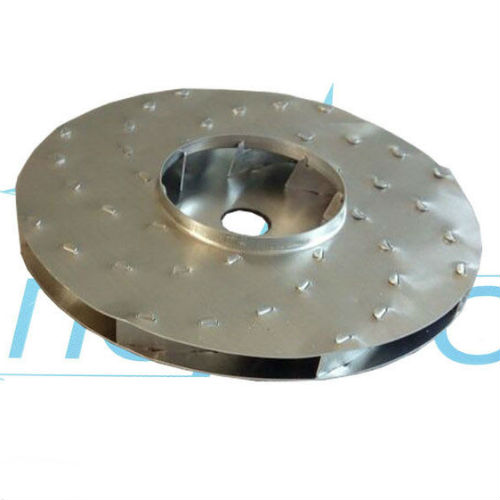

Крыльчатка

30030000003

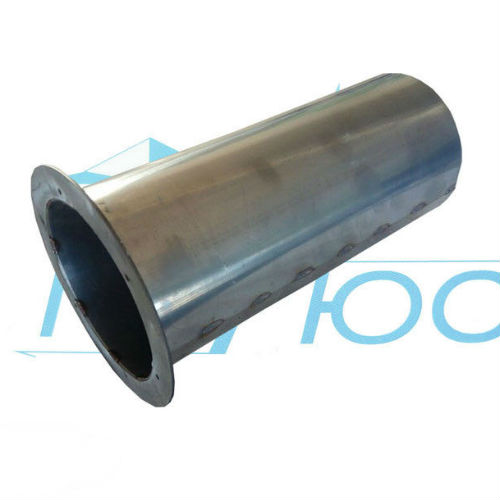

Жаровая часть

30020100000

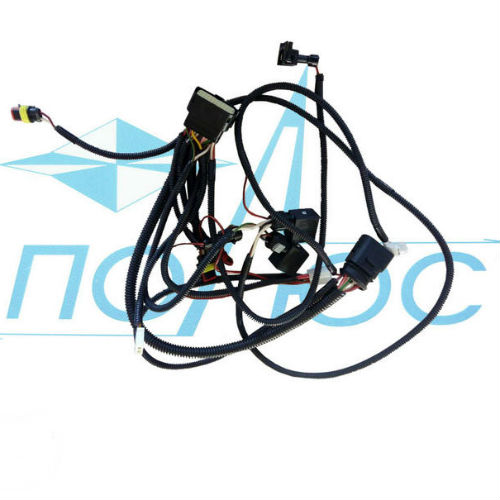

Жгут проводов

30374130000

9.jpg 10.jpg 11.jpg 12.jpg

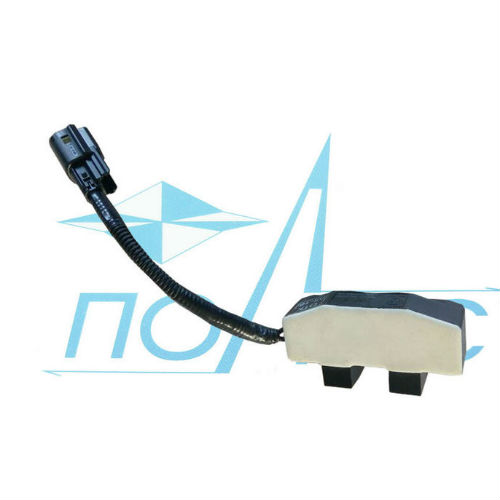

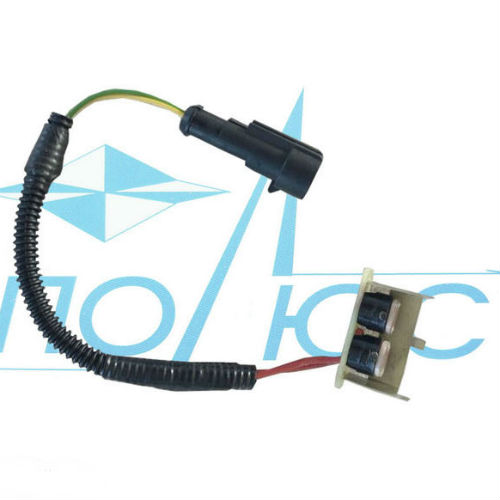

Индикатор пламени

322.3741
Источник

высокого напряжения

ВИН-УР 01

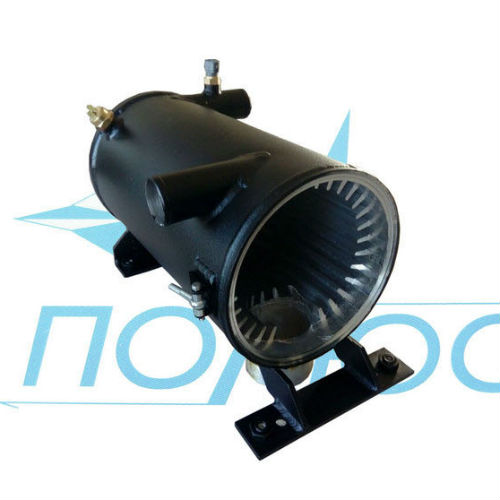

Корпус

30010000000

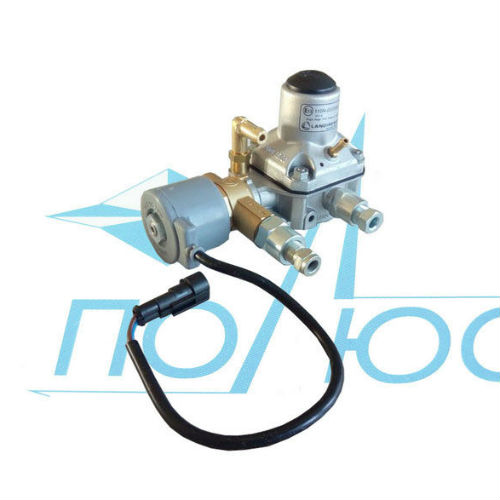

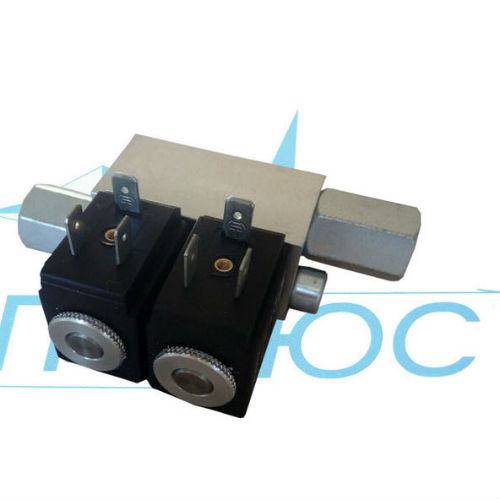

Рампа в сборе с

клапанами 30040200000

13.jpg 14.jpg 15.jpg 16.jpg
Редуктор газовый

NG1-3

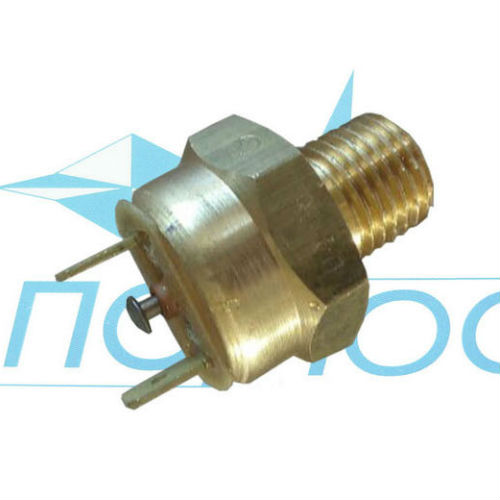

Термопредохранитель

19.3722

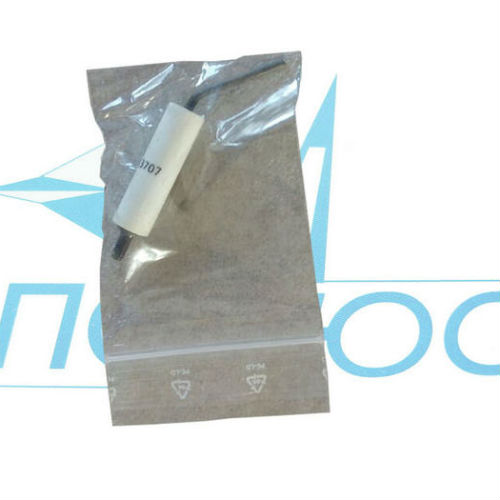

Электрод запальный

37.3707

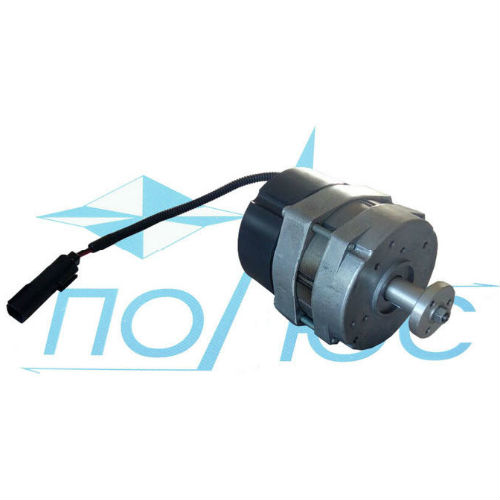

Электродвигатель

814.37800003002

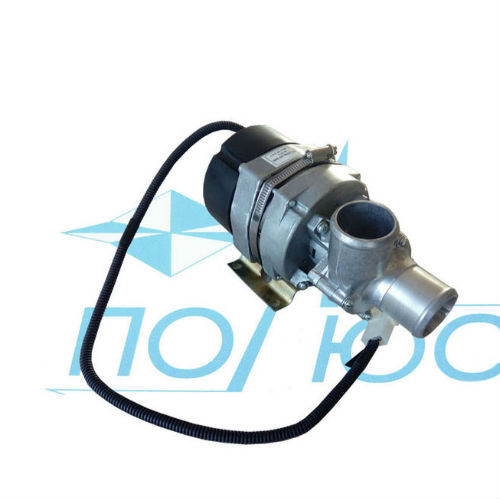

Электродвигатель с насосом

 812.3780

ВИДЕО ПО РЕМОНТУ ПЖГ-30

Снятие Электронасоса ПЖГ-30

Снятие электроклапанов

газовой рампы ПЖГ-30

Снятие индикатора пламени ПЖГ-30 Снятие жаровой трубы ПЖГ-30
Разбор газовой горелки ПЖГ-30 Замена электродвигателя

 нагнетателя ПЖГ-30
Замена датчиков подогревателя Датчик выхлопа



Устройство ПЖД

Технические характеристики предпускового предохранителя двигателя:

Теплопроизводительность, кВт 12+1
Расход топливной жидкости, л Во время работы — 1,6
На холостом ходу — 0,7
Требования к дизельному топливу ГОСТ 305-82 (50% дизеля + 50% бензина)
Напряжение, В До 30
Потребляемая электрическая мощность, Вт 70+10
Номинальное напряжение, В 24
Минимальное количество жидкости для разогрева, л 10
Содержание СО газов на выходе Не более 4
Дымность Не более 0,2%
Максимальное рабочее давление, кПа От 40
Масса, кг 9
Ресурс, ч 3000

Принцип работы

ПЖД подсоединяется к жидкостной системе отопительного устройства и охлаждения транспортного средства. Система должна быть заполнена охлаждающей жидкостью.

Само устройство подогрева не зависит от работающего или неработающего двигателя.

Питание подогревательного устройства происходит за счет автомобиля. Во время включения ПЖД начинается подача топлива от электромагнитного топливного насоса плунжерного типа через втулку свечи накаливания. Топливная жидкость соединяется с воздухом, который подается специальным нагнетателем. Воздушный поток проходит через патрубок. Получившаяся смесь начинает воспламеняться от раскаленной спирали свечи накаливания, после чего свеча отключается.

Схематический принцип работы

Процесс горения поддерживается благодаря непрерывному поступлению топливно-воздушной смеси. Раскаленные газы нагревают стенки теплообменного механизма. Отработанные газы, проходя по трубе, выбрасываются в атмосферу.

Устройство подогревателя

В состав ПЖД входят следующие элементы:

В некоторых случаях на автомобили устанавливается дополнительное оборудование.

Подогреватель может занимать одну из четырех позиций. Нулевая заключается в полностью отключенном аппарате. Он никак не функционирует, не подключен и не работает.

Первое положение характеризуется подключенным оборудованием и работающим подогревом. Горючее отправляется прямиком в горелку, где и соединяется с воздухом. Полученное вещество возгорается.

Второе положение характеризуется отправкой горючего вещества в специальный отсек для возгорания. Это главный режим работы оборудования. Загорается вещество с помощью специального факела.

Третье положение характеризуется подготовительными работами подогревателя. Котел продувается обычным воздухом при одновременном нагреве горючего.

Стандартные характеристики ПЖД для КамАЗа гарантируют 3 000 часов работы.

ПЖД 15.8106 для КамАЗ 65115

На примере конкретной модели разберем требования безопасности при эксплуатации:

Особенности работы ПЖД «Теплостар 14ТС-10»:

Как работает автоматическое управление при возникновении нештатных ситуаций:

При аварийном выключении предпускового дизельного подогревателя на пульте управления загорится светодиод, количество миганий которого показывает код неисправности. Расшифровку ошибок и способ их устранения можно найти в инструкции по эксплуатации.

Основы работы ПЖД КамАЗа

Жидкостный подогреватель КамАЗа работает совместно с отопительным оборудованием автомобиля. При этом, для полноценной работы подогревателя обязательно должно быть в наличии охладитель. В противном случае ПЖД не сможет функционировать.

Устройство получает питание напрямую от грузового автомобиля. Как только подогреватель включается, происходит отправка определенного количества горючего. Сначала включается электромагнитный насос, а затем в дело вступает свеча. Воздух соприкасается с горючим посредством патрубка, после чего раскаленная свеча провоцирует возгорание. Как только это происходит, свеча отключается.

Горение поддерживается благодаря постоянному контакту воздуха с горючим веществом. Пары раскаленного вещества контактируют со стенками теплообменника. Выхлопные газы безопасно выводятся по выхлопной трубе за пределы транспортного средства.

ПЖД может работать даже при выключенным моторе. Никакой зависимости этих устройств друг от друга не существует.

Коды ошибок

Коды ошибок ПДЖ 14ТС:

Мигающий светодиод

Регулирование предпускового подогревателя

Нормальная работа предпускового подогревателя характеризуется равномерным гулом при горении в котле и голубоватому цвету выхлопных газов.

Рис. 2.11 Шестеренчатый топливный насос

1 — муфта; 2 — переходник; 3 — гайка; 4 — сальник; 5 — корпус; 6 — болт; 7 — проставка; 8 — крышка; 9-ведомый валик; 10 — заглушка; 11 — ведущий валик; 12 — уплотнитель; 13 — пружина; 14 — контргайка; 15 — накидная гайка; 16 — регулировочный винт; 17 — штуцер; 18-шарик

В противном случае требуется регулировка подогревателя, которая производится винтом 16 (рис. 2.11) редукционного клапана шестеренчатого топливного насоса. Для этого необходимо:

Регулировку подачи топлива рекомендуется проводить при температурах не выше минус 5°С.

Почему не запускается

Если предпусковой подогреватель не работает, то причина этого может быть в следующем:

Меры безопасности

Как запустить

Инструкция, как запустить предпусковой подогреватель:

Если гул ровный, то все системы работают исправно, а если нет, то необходим ремонт обогрева двигателя.

Если запуск был неудачным, нужно перевести переключатель в положение 0 и через 1 минуту повторить процедуру заново. После 2 неудавшихся попыток рекомендуется осмотреть устройство на наличие повреждений.

Ошибки и их устранение

Когда Теплостар не запускается или в нем вышла из строя какая-то деталь, первым делом нужно осмотреть разъемы и контакты. Их характеристики представлены в таблице:

Предпусковой подогреватель 14тс

Многие неисправности высвечиваются как коды ошибок.

Каждый из них имеет свою расшифровку. Благодаря таким сигналам устранить проблему можно самостоятельно. Коды ошибок ПЖД 14ТС-10 и их расшифровка по числу миганий от 1 до 10:

Мнения о Теплостаре встречаются преимущественно положительные. Если возникло желание его приобрести, тогда стоит почитать отзывы и удостовериться, что он действительно необходим. Модельный ряд состоит из обогревателя 11ТС и 16 модификаций 14 ТС. Изготовитель дает гарантию на каждое устройство, но при игнорировании указаний по правильной эксплуатации претензии относительно неполадок не рассматривает.

Пжд камаз: предпусковой подогревател, подключение, ошибки, схема

Пжд камаз: предпусковой подогревател, подключение, ошибки, схема

Приборы электрооборудова­ния предпускового подогре­вателя предназначены для выполнения следующих функций: индукционная катушка 2 (рисунок) с транзисторным коммутато­ром вырабатывает ток высокого напряже­ния

и создает искру в свече 3 зажигания: кнопка 6 включает нагреватель топлива в цепь питания; нагреватель 5 подогревает топливо, поступающее в форсунку; элек­тромагнитный топливный клапан 4 включа­ет и отключает подачу топлива к форсунке; электродвигатель 1 приводит в работу насосный агрегат.

Питание электродвига­теля 1 насосного агрегата, потребляющего большой ток, осуществляется через кон­тактор 8. Это позволяет применить слабо­точный переключатель 7, имеющий относи­тельно небольшие габаритные размеры.

Рис.1 Схема электрооборудования предпускового подогревателя:1 — электродвигатель, 2 — индукционная катушка зажигания, 3 — искровая свеча, 4 — электромагнитный клапан, 5 — электронагреватель топлива, 6 — кнопка, 7 — переключатель управления подогревателем, 8 — контактор; I — к аккумуляторным батареям

Пускают подогреватель в такой после­довательности: включают аккумуляторные батареи в сеть, нажав кнопку дистанцион­ного выключения массы, затем рукоятку переключателя 7 переводят в положение III и нажимают кнопку 6. При этом включается электродвигатель 1 (режим продувки) и подается питание на электро­нагреватель 5 топлива.

Питание от аккумуляторных батарей на контактор подается по цепи: «-)-» аккуму­ляторных батарей—клеммы AM и ВК переключателя 7—обмотка контактора 8— «—» аккумуляторных батарей.

При этом срабатывает контактор 8, обеспечивая прохождение тока через обмотки электро­двигателя 1, по цепи: «+» аккумуляторных батарей — клемма AM переключателя 7— замкнутые контакты контактора 8 — об­мотки электродвигателя 1 — «—» аккуму­ляторных батарей.

Включенный электро­двигатель обеспечивает продувку котла подогревателя воздухом.

Питание на электронагреватель 5 пода­ется по цепи: «+» аккумуляторных бата­рей — клемма AM переключателя 7 — замкнутые контакты контактора 8 — замкнутые контакты кнопки 6 — нагрева­тель 5 — «—» аккумуляторных батарей.

Кнопку 6 держат нажатой в зависимости от температуры окружающего воздуха: в течение 30 с при —30 °С, 60 с при —40 °С и до 90 с при —50 °С.

Затем рукоятку переключателя пере­водят в положение I (режим пуска). При этом будут включены электродвигатель 1, электромагнитный топливный клапан 4, транзисторный коммутатор 2 и свеча 3 зажигания.

Цепь питания клапана 4: «+» аккуму­ляторных батарей — клеммы AM и КЗ переключателя 7 — обмотка клапана 4 — « —» аккумуляторных батарей.

Клапан 4 открывается и пропускает топливо к фор­сунке.

Цепь питания транзисторного коммута­тора 2: «+» аккумуляторных батарей — клеммы AM и СТ переключателя 7 — ком­мутатор 2 — «—» аккумуляторных бата­рей.

Коммутатор вырабатывает ток высо­кого напряжения, который поступает на свечу 3. В свече образуются искры

Топлив­ный насос нагнетает топливо через откры­тый клапан 4 в форсунку.

Распыленное топливо смешивается с воздухом, поступа­ющим в горелку через завихритель, и воспламеняется от свечи.

При горении топлива слышится гул.

Рукоятку переключателя 7 удерживают в положении I не более 30 с.

Как только появится в котле гул, ее отпускают и она автоматически займет положение II — ос­новной режим работы подогревателя.

При этом будут включены электродвигатель / и клапан 4, электрические цепи которых были рассмотрены ранее.

Воспламенение горючей смеси при положении II рукоятки переключателя 7 происходит от факела пламени.

Схема электрооборудования подогревателя

Схема работы предпускового подогревателя

Техническая характеристика подогревателя

Теплопроизводительность, кДж/ч (ккал/ч): 108857(26000)

Топливо: применяемое для двигателя

Расход топлива, кг/ч: 4,5

Воспламенение топлива: электроискровой свечой от транзисторного коммутатора с катушкой зажигания ТК107

Время работы свечи, с: 30

Предпусковой нагреватель топлива: штифтовая электрическая свеча мощностью 200 Вт

Свеча высоковольтная: СН-423, электроискровая

Коммутатор высокого напряжения: ТК 107, транзисторный

Электромагнитный клапан: МКТ-4

Электродвигатель подогревателя: МЭ 252, мощностью 180 Вт

Контактор цепи электродвигателя: КТ 127

Реле нагревателя топлива: 11.3704.000

Переключатель режимов работы: ВК354

Предохранитель: один на 30 А, ПРЗ термобиметаллический. Защищает цепи питания электрооборудования предпускового подогревателя

Запуск двигателя при помощи котла подогрева

Схема электрическая принципиальная управления предпусковым подогревателем (ПЖД) КамАЗ 5490.

Подогреватель служит для подогрева дизельного двигателя транспортного средства перед его запуском в условиях низкой температуры. Данное устройство может использоваться на любых видах автотранспорта, имеющих жидкую систему охлаждения, таких как грузовые автомашины, автобусы, спецтехника и пр.

Устройство и принцип работы 14ТС-10

Прибор 14ТС 10 представляет собой специальное устройство, встраиваемое в разрыв контура системы жидкого охлаждения двигателя. Конструктивно он состоит из корпуса, в котором расположена камера сгорания, встроенный теплообменник и электронасос. Включение и контроль за работой подогревателя осуществляет управляющий блок с выносным пультом. Подогреватель подключается к топливной системе и бортовой электросети автомашины.

При сгорании топлива в камере подогревателя выделяется тепло, которое передается теплообменнику. Проходящая сквозь него жидкость нагревается и, с помощью встроенного насоса, циркулирует в системе водяного охлаждения двигателя.

Процесс работы камеры контролируется индикатором горения. Достигнув заданного предела температуры нагрева (80°C) горение прекращается и устройство начинает остывать. Нагретая жидкость продолжает циркулировать в системе.

Автоматическая работа 14TC-10 осуществляется по одной из выбранных программ: экономной или предпусковой. В первом случае длительность рабочего цикла продолжается 8 часов при небольшой мощности, во втором нагрев происходит за 3 часа на максимальной мощности.

Основные режимы работы 14ТС-10

С помощью регулятора на выносном пульте можно выбрать один из трех возможных режимов работы прибора, регулируемых управляющим блоком:

В случае снижения температуры до 55°C устройство автоматически переключается в режимы «Полный» при предпусковой или «Средний» при экономной программе.

Блок осуществляет предварительную и текущую диагностику 14ТС-10, а также управление заданными рабочими режимами. С помощью выносного пульта включается устройство, выбираются режимы работы и контролируются его параметры.

Коды выдаваемых ошибок и методы их устранения

К характерной особенности устройства 14ТС-10 относится возможность самостоятельного диагностирования оператором возникающих проблем по миганию светодиода, находящегося на пульте управления.

При запуске и нормальном функционировании подогревателя светодиод горит постоянно. В отключенном состоянии светодиод не горит. Если устройство не включается, нужно проверить поступление топлива и электропитания через предохранители 5А и 25А.

При возникновении какой-либо неисправности в ходе работы устройства светодиод начинает моргать определенное количество раз. По числу вспышек (от 1 до 10) оператор может определить конкретную проблему и способы ее решения, руководствуясь следующей таблицей:

Число вспышек светодиода

Признаки возникших неисправностей

Возможные причины и способы их устранения

Теплообменник нагрелся выше допустимых пределов

1) Температурный датчики и сигнализатор перегрева выдают показания более 102°С. Необходимо проверить насос циркуляции и целостность охлаждающей системы.

2) Показания температурного датчика и сигнализатора перегрева отличаются более чем на 20°С. В таком случае нужно проверить их исправность и поменять при необходимости. Провести проверку работоспособности насоса.

Закончилось число попыток включения устройства

Провести проверку подачи топлива в устройство. Дополнительно рекомендуется осмотреть трубопроводы поступления воздуха и отвода выхлопных газов камеры сгорания.

Периодическое затухание пламени

1) Проверить поступление топлива в подогреватель, а также работоспособность воздухопроводной системы камеры сгорания.

2) Если устройство включается, следует убедиться в исправности индикатора горения и поменять неисправный.

3) Фильтр очистки топлива мог засориться. Требуется его осмотреть, прочистить или заменить.

Отказ свечи накаливания или поломка мотора воздухонагнетателя

1) Провести проверку исправности свечи накаливания, при выявлении дефектов – заменить.

2) Провести проверку исправности воздухонагнетателя и целостность его электропроводки. При выявлении дефектов требуется замена двигателя.

Нарушения в работе индикатора пламени

Выполнить осмотр целостности электропроводки, замерить тестером сопротивление на контактах в разъемной колодке индикатора. Если данный параметр превышает 90 Ом – произошел обрыв, если менее 10 Ом – замыкание. В таких случаях потребуется замена индикатора.

Неисправны температурный датчик или сигнализатор перегрева

Необходимо осмотреть состояние соединительных электропроводов. Замерить уровень напряжения на выходе датчиков, которое имеет прямую зависимость от величины температуры: 0°С соответствует значению напряжения на выходе 2,73В, повышение на каждый градус приводит к увеличению выходного напряжения на 10мВ. Неисправные датчики следует поменять.

Не работает циркулярный насос

1) Проверить электропровода и разъем подключения циркулярного насоса, его состояние и работоспособность. Неисправный узел сменить.

2) Провести проверку исправность реле включения насоса, при выявлении дефектов – поменять.

3) Проверить функционирование топливного насоса и его соединительные электропровода, при выявлении дефектов произвести замену.

Нарушена связь управляющего блока с выносным пультом

Осмотреть состояние разъемов и целостности электропроводов, соединяющих управляющий блок с пультом. Нарушения в соединениях исправить.

Повышенный или пониженный уровень отключающего напряжения

Проверить состояние аккумулятора, регулятора напряжения и электропроводов бортовой сети автомобиля. Замерить напряжение на входе в устройство, уровень которого должен показывать не ниже 20В и не превышать 30,8В.

Превышение времени на включение работы вентиляции

Устройство плохо охлаждается за установленное время. Требуется проверить достаточное поступление воздуха в камеру, а также исправность индикатора горения. При выявлении дефектов провести замену.

Данную таблицу рекомендуется хранить в автомобиле для быстрой идентификации возникшей проблемы и ее решения.

Работа предпусковых подогревателей на примере Webasto – Своими глазами

Коды ошибок дизельного предпускового подогревателя 14ТС-10 и методы их решения

ПЖД КамАЗ — это дизельный подогреватель жидкостного типа.

Что такое ПЖД

Предпусковой подогреватель на КамАЗе необходим для разогрева холодного мотора, оснащенного жидкостной системой охлаждения. Также он предотвращает обледенение стекол.

Устройство

Устройство включает в себя следующие элементы:

Технические характеристики предпускового предохранителя двигателя:

На холостом ходу — 0,7

Принцип работы

ПЖД подсоединяется к жидкостной системе отопительного устройства и охлаждения транспортного средства. Система должна быть заполнена охлаждающей жидкостью.

Само устройство подогрева не зависит от работающего или неработающего двигателя.

Питание подогревательного устройства происходит за счет автомобиля. Во время включения ПЖД начинается подача топлива от электромагнитного топливного насоса плунжерного типа через втулку свечи накаливания. Топливная жидкость соединяется с воздухом, который подается специальным нагнетателем. Воздушный поток проходит через патрубок. Получившаяся смесь начинает воспламеняться от раскаленной спирали свечи накаливания, после чего свеча отключается.

Процесс горения поддерживается благодаря непрерывному поступлению топливно-воздушной смеси. Раскаленные газы нагревают стенки теплообменного механизма. Отработанные газы, проходя по трубе, выбрасываются в атмосферу.

Коды ошибок

Коды ошибок ПДЖ 14ТС:

Почему не запускается

Если предпусковой подогреватель не работает, то причина этого может быть в следующем:

Как запустить

Инструкция, как запустить предпусковой подогреватель:

Если гул ровный, то все системы работают исправно, а если нет, то необходим ремонт обогрева двигателя.

Если запуск был неудачным, нужно перевести переключатель в положение 0 и через 1 минуту повторить процедуру заново. После 2 неудавшихся попыток рекомендуется осмотреть устройство на наличие повреждений.

Источники:

https://retrotruck. ru/gruzovoj-transport/kody-oshibok-pzhd. html

https://mtz-80.ru/bez-rubriki/pzhd-kamaz-predpuskovoj-podogrevatel-podkljuchenie-oshibki-shema

Регулирование предпускового подогревателя

Нормальная работа предпускового подогревателя характеризуется равномерным гулом при горении в котле и голубоватому цвету выхлопных газов.

Шестеренчатый топливный насос

Рис. 2.11 Шестеренчатый топливный насос

1 — муфта; 2 — переходник; 3 — гайка; 4 — сальник; 5 — корпус; 6 — болт; 7 — проставка; 8 — крышка; 9-ведомый валик; 10 — заглушка; 11 — ведущий валик; 12 — уплотнитель; 13 — пружина; 14 — контргайка; 15 — накидная гайка; 16 — регулировочный винт; 17 — штуцер; 18-шарик

В противном случае требуется регулировка подогревателя, которая производится винтом 16 (рис. 2.11) редукционного клапана шестеренчатого топливного насоса. Для этого необходимо:

  1. отвернуть накидную гайку 15 на топливном насосе насосного агрегата;
  2. ослабить контргайку 14 регулировочного винта;
  3. поворачивая регулировочный винт 16 по часовой стрелке (подача топлива увеличивается) или против (подача топлива уменьшается), отрегулировать нормальную работу подогревателя.

Регулировку подачи топлива рекомендуется проводить при температурах не выше минус 5°С.

Коды ошибок

Коды ошибок ПДЖ 14ТС:

  1. Если светодиод мигает 1 раз, то поломка может быть связана с перегревом теплообменника или разницей температур, которые выдают датчики перегрева и температуры.
  2. Если светодиодный элемент мигает 2 раза, то ошибка может быть вызвана исчерпанным количеством запусков двигателя.
  3. Трижды мигающий светодиод — это неисправность предпускового подогревателя, связанная с прерыванием пламени.
  4. Когда светодиод мигает 4 раза, то проблема может быть связана с неисправностью свечей зажиганий или мотором нагнетателя воздушного потока.
  5. 5 раз — это поломка индикатора пламени.
  6. 6 раз — это ошибки в работе датчиков перегрева и температуры.
  7. Когда светодиод мигает 7 раз, то рекомендуется проверить целостность циркуляционного насоса, топливного элемента, реле управления и отопителя.
  8. Если светодиод мигает 8 раз, значит, пропала связь между пультом управления и блоком управления.
  9. 9 раз — напряжение было отключено или понижено.
  10. 10 раз — превышение времени, отведенного на вентиляцию.

Порядок пользования предпусковым подогревателем

Подогревателем двигателя У1Д6-ТК-С5 реко­мендуется пользоваться при температурах окру­жающего воздуха ниже 8°С, подогревателями других двигателей — при отрицательных температурах. При отрицательных температурах в целях эффективного разогрева двигателя рекомендуется следующий порядок выполнения работ:

  1. включить в работу подогреватель и довести температуру охлаждающей жидкости до 70°С;
  2. выключить подогреватель и дать теплу распределяться по картеру и поддону двигателя;
  3. при понижении температуры охлаждающей жидкости до 50-60°С вновь включить в работу подогреватель и довести температуру до 80-85°С;
  4. выключить подогреватель и закрыть кран подачи топлива к подогревателю.

Что такое ПЖД

Предпусковой подогреватель на КамАЗе необходим для разогрева холодного мотора, оснащенного жидкостной системой охлаждения. Также он предотвращает обледенение стекол.

Устройство

Устройство включает в себя следующие элементы:

  • теплообменник;
  • горелка;
  • нагнетатель воздушного потока;
  • свеча накаливания;
  • датчик пламени;
  • термический предохранительный механизм;
  • индикатор температуры;
  • патрубок подводящего и отводящего типа;
  • завихритель пламени и электромагнитный топливный клапан;
  • выхлопной патрубок;
  • топливный насос высокого давления и жгут;
  • стабилизатор и вентилятор;
  • насосный агрегат и кран топливного бачка.

Технические характеристики предпускового предохранителя двигателя:

На холостом ходу — 0,7

Меры безопасности

  1. Ввод в работу предпускового подогревателя и пуск двигателя возможны только при наличии достаточного количества охлаждающей жидкости в системе. Нарушение этого требования может привести к прогоранию котла, появлению трещин в гильзах цилиндров и головке блока и т.д.
  2. Не допускать замасливания мест вблизи выхлопного патрубка котла подогревателя для предотвращения загорания.
  3. Недопустима совместная работа подогрева­теля и двигателя, т.к. потоки охлаждающей жид­кости при их работе имеют встречное направле­ние. Во избежание выхода из строя узлов сис­темы охлаждения и разогрева двигателя необ­ходимо вначале остановить работу подогрева­теля, только после этого запустить двигатель.
  4. Не допускается отлучаться от автогрейдера во время работы подогревателя. При появлении пламени или дыма в выхлопных газах немед­ленно отключить подогреватель.

Как запустить

Инструкция, как запустить предпусковой подогреватель:

  1. Включить выключатель аккумуляторов.
  2. Повернуть кран на топливном баке и заполнить систему запуска топливной жидкостью.
  3. Проверить работу устройства при помощи специального насоса.
  4. Установить рукоятку переключения ПЖД в положение III.
  5. Нажать на кнопку питания электрической системы нагрева.
  6. Если температура окружающий среды выше -40°С, то следует установить время 60 секунд, а если -50°С и ниже, то — 90 секунд.
  7. Перевести рукоятку переключателя в положение I.
  8. Удерживая рычаг управления, дождаться характерного гула в механизме теплового обмена. Этот звук сигнализирует о воспламенении горелки.
  9. Отпустить рычаг.

Если гул ровный, то все системы работают исправно, а если нет, то необходим ремонт обогрева двигателя.

Если запуск был неудачным, нужно перевести переключатель в положение 0 и через 1 минуту повторить процедуру заново. После 2 неудавшихся попыток рекомендуется осмотреть устройство на наличие повреждений.

Дизельные двигатели сложно запускаются на морозе, что затрудняет нормальную эксплуатацию автомобиля. Для решения этой проблемы используются предпусковые подогреватели различных типов. На грузовиках КАМАЗ применяются подогреватели, работающие на дизтопливе — об этих устройствах рассказано в статье.

Ошибки и их устранение

Когда Теплостар не запускается или в нем вышла из строя какая-то деталь, первым делом нужно осмотреть разъемы и контакты. Их характеристики представлены в таблице:

Предпусковой подогреватель 14тс

Многие неисправности высвечиваются как коды ошибок.

Каждый из них имеет свою расшифровку. Благодаря таким сигналам устранить проблему можно самостоятельно. Коды ошибок ПЖД 14ТС-10 и их расшифровка по числу миганий от 1 до 10:

  1. Произошел перегрев в теплообменнике. Система с помощью полупроводникового датчика (ППД) температуры и перегрева показывает +120°С. В таком случае стоит проверить работу насоса и функциональность контура жидкости. Если разница составляет более 20°, то при необходимости меняется датчик.
  2. Исчерпаны все попытки старта, а котел не хочет запускаться. В таком случае нужно проверить, сколько в системе топлива и как оно подается. Также нужно проверить систему, в которой сгорает топливо, и трубопровод, отводящий отработанные газы.
  3. Прерывание пламени. Ошибка говорит о том, что нужно проверить наличие топлива и систему его подачи. Также стоит осмотреть систему подвода воздуха для сгорания топлива. Когда отопительная система включается, нужно проверить работу индикатора пламени, если требуется — заменить. Возможно, фильтр, установленный на горючее, засорился.
  4. Этот код ошибки 14ТС-10 говорит о том, что имеются неполадки, связанные с работой свечи накаливания. Возможно, виной всему неисправность в моторе. Следует проверить проводку нагнетателя и работу свечи. При необходимости нужно заменить составляющие.
  5. Неполадка индикатора пламени. Осмотру подлежит проводка. Стоит проверить сопротивление контактов индикатора: при показаниях больше 90 Ом фиксируется обрыв, менее 10 Ом — замыкание.
  6. Датчик температуры и/или перегрева пришел в негодность. Стоит осмотреть провода. Скорее всего, придется заменить датчики.
  7. Сбои в циркулярном насосе. Если в электроцепях обрыв, тогда их нужно заменить. Короткое замыкание подлежит устранению. При проблемах с реле его стоит заменить на новое.
  8. Между пультом и блоком управления отсутствует связь. Нужно осмотреть внимательно разъемы и проводку.
  9. Высокое/низкое напряжение, прибор отключился. Ремонту подлежит батарея, проводка или регулятор напряжения.
  10. Время, которое отводится на вентиляцию, исчерпано. Автономка за определенный промежуток времени не до конца охладилась. Требуется перепроверить систему, подводящую воздух в камеру сгорания топлива, а также заменить индикатор пламени.

Мнения о Теплостаре встречаются преимущественно положительные. Если возникло желание его приобрести, тогда стоит почитать отзывы и удостовериться, что он действительно необходим. Модельный ряд состоит из обогревателя 11ТС и 16 модификаций 14 ТС. Изготовитель дает гарантию на каждое устройство, но при игнорировании указаний по правильной эксплуатации претензии относительно неполадок не рассматривает.

Регулировка подачи топлива пжд 30

/ Полезное / Инструкции по ремонту узлов и агрегатов /

ТРЕБОВАНИЯ НА РЕМОНТ

1.1 Все сборочные единицы и детали отправляемых в ремонт подогревателей должны быть очищены от грязи и смазки, промыты и продуты сжатым воздухом.

1.2 Требования на дефектацию изделия в сборе.

1.2.1 При отказе в работе подогревателя определяют возможную причину неис- правности (таблица 3). Распознавание неисправностей ограничивается, как правило, определением того, какие элементы вышли из строя.

1.3 Требования на дефектацию сборочных единиц и деталей.

1.3.1 Нагнетатель воздуха должен обеспечивать производительность по воздуху и максимальный напор согласно характеристик.

1.3.2 У горелки проверяются герметичность сварных швов, поверхность резьбы, при необходимости очистка от нагара и копоти внутренних поверхностей горелки.

1.3.3 Теплообменник проверяется на отсутствие вмятин, внешних повреждений, сгоревших деталей, герметичности жидкостных рубашек, проводится очистка от нагара и копоти внутренних поверхностей теплообменника.

1.3.4 Проверка системы зажигания и при необходимости очистка свечи.

1.3.5 Проверка топливной системы, при необходимости промывка и замена фильтров, разборка, промывка и сборка форсунки.

1.3.6 Проверка и при необходимости замена сальников топливного и жидкостного насосов.

1.3.7 Насос топливный проверяется на отсутствие внешних повреждений, на стабильность подачи топлива с обеспечением характеристик

1.3.8 Жидкостной насос проверяется на отсутствие подтекания охлаждающей жидкости, обеспечение производительности подаваемой жидкости.

1.3.9 Поверхности резьб, болтов, винтов, шпилек, гаек должны быть чистыми, без забоин и повреждений.

1.3.10 Контактные поверхности проводов не должны иметь обгораний, оплавлений, коррозии и ненадежных соединений.

Перечень возможных неисправностей и рекомендации по их устранению

Неисправность Причина неисправности Способ устранения
Подогреватель не приводится в действие Не вращается вал электродвигателя насосного агрегата. «Прозвонить» подводящие провода лампочкой, проверить исправность включателя работы электродвигателя.Проверить положение щеток коллектора.Проверить воздушную крыльчатку на отсутствие заклинивания.
Подогреватель неприводится в действие, отсутствуетподача топлива. Наличие воздушныхпробок в топливопроводе или клапане.Не включается электромагнитный клапан.Нет подачи топлива к форсунке.Засорение форсунки.Засорение фильтровклапана и форсунки. Отверните на два оборота пробку спускного воздуха на корпусе клапана, прокачайте насосом всю систему, проверьте топливопровод и подтяните места подтекания топлива.«Прозвонить» подводящий провод. Проверить и подтянуть все соединения проводов.Проверить исправность включателя электромагнитного клапана.Снимите колпачок редукционного клапана и отрегулируйте давление топлива, равное 0,6-0,7МПа(6- 7кг/см2), проверьте работу форсунки. Установите форсунку на место, проверьте работу подогревателя и при наличии пламени на выходе газов уменьшите давление топлива, закрепите контргайкой регулировочный винт клапана, установите на место колпачок.Форсунку разобрать, детали промыть в чистом топливе, продуть сжатым воздухом. Собрать. Проверить рас- пыл.Продуть или заменить фильтры.
Подогреватель не приводится в действие, отсутствуетискра на свече. Отсутствует напряжение на свече.Нагарообразование насвече.Неисправна свеча.На наружной поверхности изолятора образовалась влага и пробивает искра. Проверьте наличие напряжения на свече, при отсутствии проверьте все соединения проводов от переключателя режимов работ до источника высокого напряжения и соединения высоковольтного провода. Проверьте исправность источника высокого напряжения. Выверните свечу из горелки, очистите выступающую из экрана часть фарфора, присоедините к высоковольтному проводу, установите свечу на раме машины, проверьте искру, установите свечу на место. Если свеча пробивает внутри корпуса свечи, то смените свечу. Снимите со свечи резиновый колпачок с высоковольтным проводом, очистите поверхность изолятора от влаги, грязи или льда, насухо протрите и оденьте до упора резиновый колпачок на изолятор свечи.
Подогреватель неприводится в действие при низкихтемпературах. Отсутствует предварительный прогрев топлива. Отсутствует напряжение на клемме электронагревателя.Не работает электронагревательный элемент. Проверьте присоединение для проводов, исправность включателя электронагревателя и реле отключения электронагревателя. Выверните электронагревательный элемент и замените на новый.
Подогреватель дымит Низкие обороты электродвигателя.Большой расход топлива.Забита грязью трубаотвода газов под поддон двигателя. Замерьте напряжение на клеммах электродвигателя, при напряжении менее 22В подзарядите аккумуляторную батарею. Уменьшите расход топлива произведя регулировку давления редукционным клапаном топливного насоса. Снимите трубу отвода газов, очистите от грязи, установите на место.
Медленно прогревается двигатель, медленно прогревается масло. Малые обороты электродвигателя Подзарядите или смените аккумуляторные батареи.Увеличьте расход топлива с помощью редукционного клапана топливного насоса.
Течь топлива из дренажного отверстия топливного насоса. Негерметичен сальник топливного насоса Смените сальник топливного насоса. Удалите воздушные пробки и произведите регулировку расхода топлива.

Основы работы ПЖД КамАЗа

Жидкостный подогреватель КамАЗа работает совместно с отопительным оборудованием автомобиля. При этом, для полноценной работы подогревателя обязательно должно быть в наличии охладитель. В противном случае ПЖД не сможет функционировать.

Устройство получает питание напрямую от грузового автомобиля. Как только подогреватель включается, происходит отправка определенного количества горючего. Сначала включается электромагнитный насос, а затем в дело вступает свеча. Воздух соприкасается с горючим посредством патрубка, после чего раскаленная свеча провоцирует возгорание. Как только это происходит, свеча отключается.

Горение поддерживается благодаря постоянному контакту воздуха с горючим веществом. Пары раскаленного вещества контактируют со стенками теплообменника. Выхлопные газы безопасно выводятся по выхлопной трубе за пределы транспортного средства.

ПЖД может работать даже при выключенным моторе. Никакой зависимости этих устройств друг от друга не существует.

Технические характеристики

ПЖД-30

  • Номинальная теплопроизводительность: 30 кВт.
  • Расход топлива: 4,2 кг/час.
  • Номинальное напряжение: 24В.
  • Рабочее напряжение: 20-30В.
  • Сила тока на свече: 5А.
  • Потребляемая мощность: 340 Вт.
  • Температура газов на выходе: 500 С.
  • Масса: 17 кг.
  • Ресурс работы: 500 час.
  • Размеры: 210*520*266 мм.
  • Цена: 30000 руб.

Руководство по ремонту – .

ПЖД-16-01СТ

  • Номинальная теплопроизводительность: 16 кВт.
  • Расход топлива: 2 л/час.
  • Номинальное напряжение: 24В.
  • Рабочее напряжение: 20-30В.
  • Сила тока на свече: 10А.
  • Потребляемая мощность: 132 Вт.
  • Температура газов на выходе: 500 С.
  • Масса: 10 кг.
  • Ресурс работы: 500 час.
  • Цена: 23000 руб.

Руководство по эксплуатации – .

ПЖД-14ТС

  • Номинальная теплопроизводительность: 15,5 кВт.
  • Расход топлива: 2 л/час.
  • Номинальное напряжение: 24В.
  • Рабочее напряжение: 20-30В.
  • Потребляемая мощность: 132 Вт.
  • Масса: 20 кг.
  • Размеры упаковки: 300*800*300 мм.
  • Цена: 24000 руб.

Руководство по ремонту – .

Руководство по эксплуатации – .

ПЖД-12Б

  • Номинальная теплопроизводительность: 12 кВт.
  • Расход топлива: 1,6 л/час.
  • Номинальное напряжение: 24В.
  • Рабочее напряжение: 20-30В.
  • Сила тока на свече: 11А.
  • Потребляемая мощность: 116 Вт.
  • Температура газов на выходе: 300 С.
  • Масса: 9 кг.
  • Ресурс работы: 3000 час.
  • Размеры: 387*206*231 мм.
  • Цена: 26000 руб.

Руководство по эксплуатации – .

( 1 оценка, среднее 4 из 5 )

Регулирование предпускового подогревателя

Нормальная работа предпускового подогревателя характеризуется равномерным гулом при горении в котле и голубоватому цвету выхлопных газов.

Шестеренчатый топливный насос

Рис. 2.11 Шестеренчатый топливный насос

1 — муфта; 2 — переходник; 3 — гайка; 4 — сальник; 5 — корпус; 6 — болт; 7 — проставка; 8 — крышка; 9-ведомый валик; 10 — заглушка; 11 — ведущий валик; 12 — уплотнитель; 13 — пружина; 14 — контргайка; 15 — накидная гайка; 16 — регулировочный винт; 17 — штуцер; 18-шарик

В противном случае требуется регулировка подогревателя, которая производится винтом 16 (рис. 2.11) редукционного клапана шестеренчатого топливного насоса. Для этого необходимо:

  1. отвернуть накидную гайку 15 на топливном насосе насосного агрегата;
  2. ослабить контргайку 14 регулировочного винта;
  3. поворачивая регулировочный винт 16 по часовой стрелке (подача топлива увеличивается) или против (подача топлива уменьшается), отрегулировать нормальную работу подогревателя.

Регулировку подачи топлива рекомендуется проводить при температурах не выше минус 5°С.

Схема подключения ПЖД на Камаз

1 – радиатор системы охлаждения автомобиля; 2 – терморегулятор охлаждающей жидкости; 3 – водяной насос автомобиля; 4 – теплообменник системы отопления; 5 – АКБ; 6 – вентилятор системы отопления; 7 – выключатель вентилятора; 8 – блок предохранителей; 9 – подогреватель; 10 – электродвигатель с насосом; 11 -топливопровод; 12 – электромагнитный топливный насос; 13 – топливный фильтр; 14 – таймер – регулятор; 15 -блок управления работой подогревателя; 16 – реле управления работой вентилятора системы отопления; 18 – топливный бак автомобиля; 19 – бачок топливный; 20 – кран питания подогревателя топливом.

ПЖД КамАЗ — это дизельный подогреватель жидкостного типа.

Порядок пользования предпусковым подогревателем

Подогревателем двигателя У1Д6-ТК-С5 реко­мендуется пользоваться при температурах окру­жающего воздуха ниже 8°С, подогревателями других двигателей — при отрицательных температурах. При отрицательных температурах в целях эффективного разогрева двигателя рекомендуется следующий порядок выполнения работ:

  1. включить в работу подогреватель и довести температуру охлаждающей жидкости до 70°С;
  2. выключить подогреватель и дать теплу распределяться по картеру и поддону двигателя;
  3. при понижении температуры охлаждающей жидкости до 50-60°С вновь включить в работу подогреватель и довести температуру до 80-85°С;
  4. выключить подогреватель и закрыть кран подачи топлива к подогревателю.

Как запустить

Инструкция, как запустить предпусковой подогреватель:

  1. Включить выключатель аккумуляторов.
  2. Повернуть кран на топливном баке и заполнить систему запуска топливной жидкостью.
  3. Проверить работу устройства при помощи специального насоса.
  4. Установить рукоятку переключения ПЖД в положение III.
  5. Нажать на кнопку питания электрической системы нагрева.
  6. Если температура окружающий среды выше -40°С, то следует установить время 60 секунд, а если -50°С и ниже, то — 90 секунд.
  7. Перевести рукоятку переключателя в положение I.
  8. Удерживая рычаг управления, дождаться характерного гула в механизме теплового обмена. Этот звук сигнализирует о воспламенении горелки.
  9. Отпустить рычаг.

Если гул ровный, то все системы работают исправно, а если нет, то необходим ремонт обогрева двигателя.

Если запуск был неудачным, нужно перевести переключатель в положение 0 и через 1 минуту повторить процедуру заново. После 2 неудавшихся попыток рекомендуется осмотреть устройство на наличие повреждений.

Меры безопасности

  1. Ввод в работу предпускового подогревателя и пуск двигателя возможны только при наличии достаточного количества охлаждающей жидкости в системе. Нарушение этого требования может привести к прогоранию котла, появлению трещин в гильзах цилиндров и головке блока и т.д.
  2. Не допускать замасливания мест вблизи выхлопного патрубка котла подогревателя для предотвращения загорания.
  3. Недопустима совместная работа подогрева­теля и двигателя, т.к. потоки охлаждающей жид­кости при их работе имеют встречное направле­ние. Во избежание выхода из строя узлов сис­темы охлаждения и разогрева двигателя необ­ходимо вначале остановить работу подогрева­теля, только после этого запустить двигатель.
  4. Не допускается отлучаться от автогрейдера во время работы подогревателя. При появлении пламени или дыма в выхлопных газах немед­ленно отключить подогреватель.

Общее устройство подогревателя

Конструктивно жидкостный подогреватель состоит из нескольких основных узлов:

  • Котел, осуществляющий подогрев охлаждающей жидкости раскаленными газами — продуктами сгорания топлива;
  • Горелка, в которой происходит образование топливно-воздушной смеси, ее первоначальный поджиг и последующее сгорание;
  • Насосный агрегат, обеспечивающий подачу воздуха (а также и отвод отработанных газов) и циркуляцию охлаждающей жидкости в системе;
  • Система дистанционного управления.

Основу подогревателя составляет котел, он обычно состоит из четырех вставленных друг в друга стальных цилиндров, образующих теплообменник из двух разобщенных кольцевых полостей — для прохождения отработанных газов и циркуляции охлаждающей жидкости. На внешней поверхности котла расположены три патрубка — для подвода и отвода охлаждающей жидкости, и для отвода отработанных газов.

Один торец котла глухой, внутри о него ударяются отработанные газы, меняют свое направление, уходят в газовую полость и выходят через патрубок. При этом тепло газов не теряется бесполезно, оно используется для нагрева масла в масляном поддоне двигателя. Для этого к патрубку присоединена выхлопная труба, подведенная к нижней поверхности поддона.

В открытом торце котла устанавливается горелка, в которой располагаются:

  • Форсунка — мелко распыляет топливо и придает ему большую скорость для образования устойчивого факела. Для очистки топлива в форсунке предусмотрен сетчатый фильтр;
  • Искровая свеча зажигания — используется только в момент запуска подогревателя для первоначального поджига топлива;
  • Электромагнитный топливный клапан — отвечает за подачу топлива к форсунке, управляется с пульта в кабине. Здесь также имеется сетчатый фильтр;
  • Нагреватель топлива — выполняет нагрев проходящего к форсунке жидкого топлива, обычно выполнен в виде цилиндрического нагревательного элемента;
  • Газовый нагреватель — выполняет нагрев образовавшейся топливно-воздушной смеси непосредственно в горелке, выполнен в виде кольца, охватывающего горелку в определенном месте.

Узел крепится на открытый торец котла, к нему подведена топливная трубка и воздушный патрубок, а также на нем предусмотрены разъемы для подключения к блоку управления в кабине.

Насосный агрегат — это тоже отдельный узел, в котором объединены все насосы — водяной, топливный и воздушный (вентилятор). Все они имеют привод от одного двигателя, каждый насос соединен патрубками и трубками со своими системами. Водяной насос подключен к водяной рубашке двигателя, он осуществляет отбор жидкости от задней части блока и подает ее на котел, от котла нагретая жидкость поступает в переднюю часть блока (обычно в правую его часть).

Топливный насос соединен со специальным топливным баком малого объема, топливо отсюда подается к электромагнитному клапану на горелке. Причем насос создает довольно высокое давление (до 6-9 атмосфер), необходимое для эффективного распыла топлива форсункой. Бак автоматически наполняется топливом при запущенном двигателе или ручным топливоподкачивающим насосом при остановленном моторе.

Вентилятор осуществляет нагнетание воздуха в горелку под давлением, это обеспечивает как эффективное образование факела, так и прогон отработанных газов через весь подогреватель и их подачу на масляный поддон двигателя.

Именно в конструкции и расположении насосного агрегата заключаются основные отличия между разными типами подогревателей. В подогревателях ПЖД-30 насосный агрегат выполнен в виде самостоятельного узла, который монтируется либо над котлом, либо вовсе располагается в любом удобном месте. В этом случае все соединения выполняются патрубками различной длины. А в подогревателях 15.8106 и им подобных насосный агрегат устанавливается на торце котла, непосредственно рядом с горелкой. Такое решение позволяет отказаться от воздушных патрубков и приводит к уменьшению габаритов подогревателя.

Система дистанционного управления содержит блок управления с переключателем режимов работы подогревателя (на четыре положения), ряд реле и предохранителей, и коммутатор свечи зажигания. С помощью данной системы осуществляется управление и контроль работы агрегата.

В современных подогревателях часто используются различные датчики (в первую очередь — датчик температуры или датчик факела) и вспомогательные устройства, облегчающие запуск агрегата и дающие возможность контролировать его работу. Однако принципиально эти подогреватели не отличаются от старых.

Как запустить

Инструкция, как запустить предпусковой подогреватель:

  1. Включить выключатель аккумуляторов.
  2. Повернуть кран на топливном баке и заполнить систему запуска топливной жидкостью.
  3. Проверить работу устройства при помощи специального насоса.
  4. Установить рукоятку переключения ПЖД в положение III.
  5. Нажать на кнопку питания электрической системы нагрева.
  6. Если температура окружающий среды выше -40°С, то следует установить время 60 секунд, а если -50°С и ниже, то — 90 секунд.
  7. Перевести рукоятку переключателя в положение I.
  8. Удерживая рычаг управления, дождаться характерного гула в механизме теплового обмена. Этот звук сигнализирует о воспламенении горелки.
  9. Отпустить рычаг.

Если гул ровный, то все системы работают исправно, а если нет, то необходим ремонт обогрева двигателя.

Если запуск был неудачным, нужно перевести переключатель в положение 0 и через 1 минуту повторить процедуру заново. После 2 неудавшихся попыток рекомендуется осмотреть устройство на наличие повреждений.

Что такое ПЖД

Предпусковой подогреватель на КамАЗе необходим для разогрева холодного мотора, оснащенного жидкостной системой охлаждения. Также он предотвращает обледенение стекол.

Устройство

Устройство включает в себя следующие элементы:

  • теплообменник;
  • горелка;
  • нагнетатель воздушного потока;
  • свеча накаливания;
  • датчик пламени;
  • термический предохранительный механизм;
  • индикатор температуры;
  • патрубок подводящего и отводящего типа;
  • завихритель пламени и электромагнитный топливный клапан;
  • выхлопной патрубок;
  • топливный насос высокого давления и жгут;
  • стабилизатор и вентилятор;
  • насосный агрегат и кран топливного бачка.

Устройство ПЖД

Технические характеристики предпускового предохранителя двигателя:

Принцип работы

ПЖД подсоединяется к жидкостной системе отопительного устройства и охлаждения транспортного средства. Система должна быть заполнена охлаждающей жидкостью.

Само устройство подогрева не зависит от работающего или неработающего двигателя.

Питание подогревательного устройства происходит за счет автомобиля. Во время включения ПЖД начинается подача топлива от электромагнитного топливного насоса плунжерного типа через втулку свечи накаливания. Топливная жидкость соединяется с воздухом, который подается специальным нагнетателем. Воздушный поток проходит через патрубок. Получившаяся смесь начинает воспламеняться от раскаленной спирали свечи накаливания, после чего свеча отключается.

Схематический принцип работы

Процесс горения поддерживается благодаря непрерывному поступлению топливно-воздушной смеси. Раскаленные газы нагревают стенки теплообменного механизма. Отработанные газы, проходя по трубе, выбрасываются в атмосферу.

Коды выдаваемых ошибок и методы их устранения

К характерной особенности устройства 14ТС-10 относится возможность самостоятельного диагностирования оператором возникающих проблем по миганию светодиода, находящегося на пульте управления.

При запуске и нормальном функционировании подогревателя светодиод горит постоянно. В отключенном состоянии светодиод не горит. Если устройство не включается, нужно проверить поступление топлива и электропитания через предохранители 5А и 25А.

При возникновении какой-либо неисправности в ходе работы устройства светодиод начинает моргать определенное количество раз. По числу вспышек (от 1 до 10) оператор может определить конкретную проблему и способы ее решения, руководствуясь следующей таблицей:

Число вспышек светодиода

Признаки возникших неисправностей

Возможные причины и способы их устранения

Теплообменник нагрелся выше допустимых пределов

1) Температурный датчики и сигнализатор перегрева выдают показания более 102°С. Необходимо проверить насос циркуляции и целостность охлаждающей системы.

2) Показания температурного датчика и сигнализатора перегрева отличаются более чем на 20°С. В таком случае нужно проверить их исправность и поменять при необходимости. Провести проверку работоспособности насоса.

Закончилось число попыток включения устройства

Провести проверку подачи топлива в устройство. Дополнительно рекомендуется осмотреть трубопроводы поступления воздуха и отвода выхлопных газов камеры сгорания.

Периодическое затухание пламени

1) Проверить поступление топлива в подогреватель, а также работоспособность воздухопроводной системы камеры сгорания.

2) Если устройство включается, следует убедиться в исправности индикатора горения и поменять неисправный.

3) Фильтр очистки топлива мог засориться. Требуется его осмотреть, прочистить или заменить.

Отказ свечи накаливания или поломка мотора воздухонагнетателя

1) Провести проверку исправности свечи накаливания, при выявлении дефектов – заменить.

2) Провести проверку исправности воздухонагнетателя и целостность его электропроводки. При выявлении дефектов требуется замена двигателя.

Нарушения в работе индикатора пламени

Выполнить осмотр целостности электропроводки, замерить тестером сопротивление на контактах в разъемной колодке индикатора. Если данный параметр превышает 90 Ом – произошел обрыв, если менее 10 Ом – замыкание. В таких случаях потребуется замена индикатора.

Неисправны температурный датчик или сигнализатор перегрева

Необходимо осмотреть состояние соединительных электропроводов. Замерить уровень напряжения на выходе датчиков, которое имеет прямую зависимость от величины температуры: 0°С соответствует значению напряжения на выходе 2,73В, повышение на каждый градус приводит к увеличению выходного напряжения на 10мВ. Неисправные датчики следует поменять.

Не работает циркулярный насос

1) Проверить электропровода и разъем подключения циркулярного насоса, его состояние и работоспособность. Неисправный узел сменить.

2) Провести проверку исправность реле включения насоса, при выявлении дефектов – поменять.

Агрегат насосный подогревателя: «сердце» и «легкие» дизельного предпускового подогревателя

Регулировка подачи топлива пжд 30

Несмотря на обилие зарубежных предпусковых подогревателей, на многих отечественных грузовиках все еще используются подогреватели ПЖД. Важной частью данных устройств являются насосные агрегаты — об их конструкции и функционировании, об особенностях технического обслуживания и ремонта читайте в статье.

Назначение насосного агрегата предпускового подогревателя

Грузовые автомобили, тракторы и спецтехника в России в массе своей комплектуются предпусковыми подогревателями — это необходимое условие для успешного пуска дизеля в холодное время года, продление его ресурса и сокращение средств на ремонт. И несмотря на то, что сегодня рынок предлагает огромное количество зарубежных подогревателей известных брендов, не теряют своей актуальности и подогреватели отечественного производства. А в последние два-три года в связи с резким ростом цен на зарубежную продукцию, российские подогреватели стали еще более востребованными.

Наибольшее распространение еще с 80-х годов прошлого века получили подогреватели серии ПЖД (подогреватель жидкостный, с дизельным питанием) трех серий:

— ПЖД-30 — применяется на автомобилях КАМАЗ; — ПЖД-44 — применяется на автомобилях МАЗ, КрАЗ и некоторые другие;

— ПЖД-70 — устанавливаются на мощных самосвалах БелАЗ.

Данные подогреватели имеют схожее техническое устройство и оснащаются одинаковыми агрегатами. Наиболее унифицированы насосные агрегаты данных подогревателей. Эти агрегаты содержат в себе все необходимые для функционирования подогревателя насосы и нагнетатели, и выполняет три функции:

— Подача дизтоплива в горелку (к форсунке) подогревателя; — Циркуляция охлаждающей жидкости в контуре подогревателя;

— Нагнетание воздуха в горелку подогревателя.

Насосный агрегат полностью обеспечивает функционирование предпускового подогревателя. Многофункциональность агрегата обеспечивается его конструктивными особенностями, которые следует рассмотреть подробнее.

Регулирование предпускового подогревателя

Нормальная работа предпускового подогревателя характеризуется равномерным гулом при горении в котле и голубоватому цвету выхлопных газов.

Шестеренчатый топливный насос

Рис. 2.11 Шестеренчатый топливный насос

1 — муфта; 2 — переходник; 3 — гайка; 4 — сальник; 5 — корпус; 6 — болт; 7 — проставка; 8 — крышка; 9-ведомый валик; 10 — заглушка; 11 — ведущий валик; 12 — уплотнитель; 13 — пружина; 14 — контргайка; 15 — накидная гайка; 16 — регулировочный винт; 17 — штуцер; 18-шарик

В противном случае требуется регулировка подогревателя, которая производится винтом 16 (рис. 2.11) редукционного клапана шестеренчатого топливного насоса. Для этого необходимо:

  1. отвернуть накидную гайку 15 на топливном насосе насосного агрегата;
  2. ослабить контргайку 14 регулировочного винта;
  3. поворачивая регулировочный винт 16 по часовой стрелке (подача топлива увеличивается) или против (подача топлива уменьшается), отрегулировать нормальную работу подогревателя.

Регулировку подачи топлива рекомендуется проводить при температурах не выше минус 5°С.

Схема подключения ПЖД на Камаз

1 — радиатор системы охлаждения автомобиля; 2 — терморегулятор охлаждающей жидкости; 3 — водяной насос автомобиля; 4 — теплообменник системы отопления; 5 — АКБ; 6 — вентилятор системы отопления; 7 — выключатель вентилятора; 8 — блок предохранителей; 9 — подогреватель; 10 — электродвигатель с насосом; 11 -топливопровод; 12 — электромагнитный топливный насос; 13 — топливный фильтр; 14 — таймер — регулятор; 15 -блок управления работой подогревателя; 16 — реле управления работой вентилятора системы отопления; 18 — топливный бак автомобиля; 19 — бачок топливный; 20 — кран питания подогревателя топливом.

Порядок пользования предпусковым подогревателем

Подогревателем двигателя У1Д6-ТК-С5 реко­мендуется пользоваться при температурах окру­жающего воздуха ниже 8°С, подогревателями других двигателей — при отрицательных температурах. При отрицательных температурах в целях эффективного разогрева двигателя рекомендуется следующий порядок выполнения работ:

  1. включить в работу подогреватель и довести температуру охлаждающей жидкости до 70°С;
  2. выключить подогреватель и дать теплу распределяться по картеру и поддону двигателя;
  3. при понижении температуры охлаждающей жидкости до 50-60°С вновь включить в работу подогреватель и довести температуру до 80-85°С;
  4. выключить подогреватель и закрыть кран подачи топлива к подогревателю.

Почему не запускается

Если предпусковой подогреватель не работает, то причина этого может быть в следующем:

  1. Не заводится электрический двигатель насосного механизма.
  2. Не воспламеняется топливная жидкость в котле ПЖД.
  3. Предохранитель был выключен.
  4. Неисправность реле электрического мотора или отказ переключателя.
  5. Обрыв цепи, которая соединяет провода между реле и электрическим двигателем.
  6. Неисправность самого двигателя.
  7. Не появляется искра между электродами свечи.
  8. Отказали датчики перегрева и замера температуры.
  9. Отключенное или пониженное напряжение в системе.
  10. Вышли из строя свечи зажигания.
  11. Был поврежден двигатель нагнетателя воздуха.
  12. Отсутствует связь между системами управления.
  13. Было исчерпано количество запусков двигателя.
  14. Перегрев теплообменного оборудования.
  15. Вышел из строя индикатор пламени.
  16. Был поврежден подводящий патрубок.

Меры безопасности

  1. Ввод в работу предпускового подогревателя и пуск двигателя возможны только при наличии достаточного количества охлаждающей жидкости в системе. Нарушение этого требования может привести к прогоранию котла, появлению трещин в гильзах цилиндров и головке блока и т.д.
  2. Не допускать замасливания мест вблизи выхлопного патрубка котла подогревателя для предотвращения загорания.
  3. Недопустима совместная работа подогрева­теля и двигателя, т.к. потоки охлаждающей жид­кости при их работе имеют встречное направле­ние. Во избежание выхода из строя узлов сис­темы охлаждения и разогрева двигателя необ­ходимо вначале остановить работу подогрева­теля, только после этого запустить двигатель.
  4. Не допускается отлучаться от автогрейдера во время работы подогревателя. При появлении пламени или дыма в выхлопных газах немед­ленно отключить подогреватель.

Устройство подогревателя

В состав ПЖД входят следующие элементы:

  • Радиатор. Сюда же относят горелку. Основной элемент системы, с помощью которой нагревается жидкость.
  • Свеча. Сюда же относят дополнительные элементы. Например, контроллер пламени, который регулирует силу нагрева и обеспечивает безопасность системы.
  • Указатель градусов. Работает в связке с завихрителем и электромагнитным поршнем.
  • Выхлопной патрубок. Для правильной работы применяется насосное оборудование в связке со жгутом.
  • Регулятор, охладитель, кран топливного бака.

В некоторых случаях на автомобили устанавливается дополнительное оборудование.

Подогреватель может занимать одну из четырех позиций. Нулевая заключается в полностью отключенном аппарате. Он никак не функционирует, не подключен и не работает.

Первое положение характеризуется подключенным оборудованием и работающим подогревом. Горючее отправляется прямиком в горелку, где и соединяется с воздухом. Полученное вещество возгорается.

Второе положение характеризуется отправкой горючего вещества в специальный отсек для возгорания. Это главный режим работы оборудования. Загорается вещество с помощью специального факела.

Третье положение характеризуется подготовительными работами подогревателя. Котел продувается обычным воздухом при одновременном нагреве горючего.

Стандартные характеристики ПЖД для КамАЗа гарантируют 3 000 часов работы.

Агрегат насосный подогревателя: «сердце» и «легкие» дизельного предпускового подогревателя

Регулировка подачи топлива пжд 30

Несмотря на обилие зарубежных предпусковых подогревателей, на многих отечественных грузовиках все еще используются подогреватели ПЖД. Важной частью данных устройств являются насосные агрегаты — об их конструкции и функционировании, об особенностях технического обслуживания и ремонта читайте в статье.

Назначение насосного агрегата предпускового подогревателя

Грузовые автомобили, тракторы и спецтехника в России в массе своей комплектуются предпусковыми подогревателями — это необходимое условие для успешного пуска дизеля в холодное время года, продление его ресурса и сокращение средств на ремонт. И несмотря на то, что сегодня рынок предлагает огромное количество зарубежных подогревателей известных брендов, не теряют своей актуальности и подогреватели отечественного производства. А в последние два-три года в связи с резким ростом цен на зарубежную продукцию, российские подогреватели стали еще более востребованными.

Наибольшее распространение еще с 80-х годов прошлого века получили подогреватели серии ПЖД (подогреватель жидкостный, с дизельным питанием) трех серий:

— ПЖД-30 — применяется на автомобилях КАМАЗ; — ПЖД-44 — применяется на автомобилях МАЗ, КрАЗ и некоторые другие;

— ПЖД-70 — устанавливаются на мощных самосвалах БелАЗ.

Данные подогреватели имеют схожее техническое устройство и оснащаются одинаковыми агрегатами. Наиболее унифицированы насосные агрегаты данных подогревателей. Эти агрегаты содержат в себе все необходимые для функционирования подогревателя насосы и нагнетатели, и выполняет три функции:

— Подача дизтоплива в горелку (к форсунке) подогревателя; — Циркуляция охлаждающей жидкости в контуре подогревателя;

— Нагнетание воздуха в горелку подогревателя.

Насосный агрегат полностью обеспечивает функционирование предпускового подогревателя. Многофункциональность агрегата обеспечивается его конструктивными особенностями, которые следует рассмотреть подробнее.

Нет в наличии:

Код детали Наименование Информация о детали
43114-1015018-10 Установка предпускового подогревателя ПЖД-30 Модель 43114 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 018 Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером Нет в наличии
5320-1015087 Патрубок Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 087 Нет в наличии
5320-1015089 Штуцер Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 089 Нет в наличии
5320-1015565 Трубка Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 565 Нет в наличии
5320-1015571 Трубка Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 571 Нет в наличии
5320-1015811 Трубка Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 811 Нет в наличии
864812 Гайка накидная М16х1,5-6Нх28 Кол-во на КамАЗ 43114 1 Покрытие без покрытия Нет в наличии
864816 Муфта 10 конусная Кол-во на КамАЗ 43114 1 Покрытие без покрытия Нет в наличии
864816 Муфта 10 конусная Кол-во на КамАЗ 43114 2 Покрытие без покрытия Нет в наличии
5320-1015142 Патрубок подводящий в сборе Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 142 Нет в наличии
1/60438/21 Болт М8-6gх30 Кол-во на КамАЗ 43114 4 Крепежная деталь да Материал сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) Покрытие цинкование Нет в наличии
864412 Хомут 53 Кол-во на КамАЗ 43114 1 Покрытие без покрытия Нет в наличии
1/05196/01 Шайба плоская 8х17 Кол-во на КамАЗ 43114 1 Крепежная деталь да Материал сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) Покрытие цинкование Нет в наличии
1/61008/11 Гайка М8х1,25-6Н Кол-во на КамАЗ 43114 17 Крепежная деталь да Материал сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) Покрытие цинкование Нет в наличии
5320-1015295 Рукав Кол-во на КамАЗ 43114 4 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 295 Нет в наличии
5320-1303032 Хомут 43 в сборе Кол-во на КамАЗ 43114 18 Модель 5320 Группа Система охлаждения Подгруппа Трубопроводы и шланги системы охлаждения Порядковый номер детали 032 Нет в наличии
864408 Хомут 37 Кол-во на КамАЗ 43114 1 Покрытие без покрытия Нет в наличии
5320-1015187-01 Рукав Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 187 Нет в наличии
5320-1015186 Тройник подводящий Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 186 Нет в наличии
5320-1015223 Кронштейн Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 223 Нет в наличии
5320-1015169 Кронштейн Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 169 Нет в наличии
1/60434/21 Болт М8-6gх20 Кол-во на КамАЗ 43114 1 Крепежная деталь да Материал сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) Покрытие цинкование Нет в наличии
1/60436/21 Болт М8-6gх25 Кол-во на КамАЗ 43114 5 Крепежная деталь да Материал сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) Покрытие цинкование Нет в наличии
864413 Хомут 45 Кол-во на КамАЗ 43114 1 Покрытие без покрытия Нет в наличии
5320-1015185 Кронштейн Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 185 Нет в наличии
1/60439/21 Болт М8-6gх35 Кол-во на КамАЗ 43114 2 Крепежная деталь да Материал сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) Покрытие цинкование Нет в наличии
853062 Болт М8-6gх45 Кол-во на КамАЗ 43114 4 Покрытие без покрытия Нет в наличии
1/55404/21 Болт М12х1,25-6gх30 Кол-во на КамАЗ 43114 1 Крепежная деталь да Материал сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) Покрытие цинкование Нет в наличии
1/13070/21 Болт М10х1,25-6gх40 Кол-во на КамАЗ 43114 3 Крепежная деталь да Материал сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) Покрытие цинкование Нет в наличии
5320-1015398-10 Трубка в сборе Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 398 Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером Нет в наличии
5320-1015151 Рукав гофрированный Кол-во на КамАЗ 43114 2 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 151 Нет в наличии
1/05168/77 Шайба 10 пружинная Кол-во на КамАЗ 43114 1 Крепежная деталь да Материал другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь Покрытие специальное покрытие Нет в наличии
5320-1015315 Кронштейн задний Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 315 Нет в наличии
1/59707/21 Болт М10х1,25-6gх25 Кол-во на КамАЗ 43114 1 Крепежная деталь да Материал сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) Покрытие цинкование Нет в наличии
5320-1015086 Штуцер отводящий Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 086 Нет в наличии
864606 Скоба Кол-во на КамАЗ 43114 1 Покрытие без покрытия Нет в наличии
43114-1015335 Труба выхлопная Кол-во на КамАЗ 43114 1 Модель 43114 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 335 Нет в наличии
864404 Хомут 63,5 Кол-во на КамАЗ 43114 3 Покрытие без покрытия Нет в наличии
1/61015/11 Гайка М12х1,25-6Н Кол-во на КамАЗ 43114 1 Крепежная деталь да Материал сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) Покрытие цинкование Нет в наличии
5320-1015205 Трубка отводящая Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 205 Нет в наличии
853893 Хомут 46 Кол-во на КамАЗ 43114 4 Покрытие без покрытия Нет в наличии
5320-1015153 Трубка подвода воздуха Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 153 Нет в наличии
53205-1015083 Трубка отводящая Кол-во на КамАЗ 43114 1 Модель 53205 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 083 Нет в наличии
53205-1015050 Труба в сборе Кол-во на КамАЗ 43114 1 Модель 53205 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 050 Нет в наличии
5320-1015092 Кронштейн Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 092 Нет в наличии
5320-1015230 Хомут Кол-во на КамАЗ 43114 3 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 230 Нет в наличии
1/01692/90 Хомут 29 в сборе Кол-во на КамАЗ 43114 2 Крепежная деталь да Материал смешанные материалы (сборка) Покрытие без покрытия Нет в наличии
5320-1015293 Рукав Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 293 Нет в наличии
53205-1015061 Воронка наливная в сборе Кол-во на КамАЗ 43114 1 Модель 53205 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 061 Нет в наличии
5320-1015160 Цепь с кольцами в сборе Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 160 Нет в наличии
5320-1015091 Пробка Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 091 Нет в наличии
5320-1015093 Прокладка Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 093 Нет в наличии
1/60432/21 Болт М8-6gх16 Кол-во на КамАЗ 43114 2 Крепежная деталь да Материал сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) Покрытие цинкование Нет в наличии
1/01690/80 Хомут в сборе Кол-во на КамАЗ 43114 2 Крепежная деталь да Материал неметаллические материалы Покрытие без покрытия Нет в наличии
864845 Угольник отвода масла Кол-во на КамАЗ 43114 1 Покрытие без покрытия Нет в наличии
5320-1015095 Рукав Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 095 Нет в наличии
5320-1015222 Шланг правый Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 222 Нет в наличии
853062 Болт М8-6gх45 Кол-во на КамАЗ 43114 4 Покрытие без покрытия Нет в наличии
1/05166 Шайба пружинная 8 Кол-во на КамАЗ 43114 4 Нет в наличии
5320-1015088 Штуцер подводящий Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 088 Нет в наличии
5320-1015564 Трубка подвода топлива в сборе Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 564 Нет в наличии
5320-1015570 Трубка слива топлива в сборе Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 570 Нет в наличии
1/01688/90 Хомут 19 в сборе Кол-во на КамАЗ 43114 2 Крепежная деталь да Материал смешанные материалы (сборка) Покрытие без покрытия Нет в наличии
5320-1015085 Патрубок подводящий левый в сборе Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 085 Нет в наличии
5320-1104119 Скоба крепления топливопроводов Кол-во на КамАЗ 43114 2 Модель 5320 Группа Cистема питания двигателя Подгруппа Трубопроводы топливные Порядковый номер детали 119 Нет в наличии
5320-1015224 Шланг подводящий трубы левый Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 224 Нет в наличии
5320-1015718 Кронштейн передний в сборе Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 718 Нет в наличии
5320-1015810 Трубка подвода топлива в сборе Кол-во на КамАЗ 43114 1 Модель 5320 Группа Двигатель Подгруппа Подогреватель пусковой двигателя Порядковый номер детали 810 Нет в наличии

Ошибки и их устранение

Когда Теплостар не запускается или в нем вышла из строя какая-то деталь, первым делом нужно осмотреть разъемы и контакты. Их характеристики представлены в таблице:

Предпусковой подогреватель 14тс

Многие неисправности высвечиваются как коды ошибок.

Каждый из них имеет свою расшифровку. Благодаря таким сигналам устранить проблему можно самостоятельно. Коды ошибок ПЖД 14ТС-10 и их расшифровка по числу миганий от 1 до 10:

  1. Произошел перегрев в теплообменнике. Система с помощью полупроводникового датчика (ППД) температуры и перегрева показывает +120°С. В таком случае стоит проверить работу насоса и функциональность контура жидкости. Если разница составляет более 20°, то при необходимости меняется датчик.
  2. Исчерпаны все попытки старта, а котел не хочет запускаться. В таком случае нужно проверить, сколько в системе топлива и как оно подается. Также нужно проверить систему, в которой сгорает топливо, и трубопровод, отводящий отработанные газы.
  3. Прерывание пламени. Ошибка говорит о том, что нужно проверить наличие топлива и систему его подачи. Также стоит осмотреть систему подвода воздуха для сгорания топлива. Когда отопительная система включается, нужно проверить работу индикатора пламени, если требуется — заменить. Возможно, фильтр, установленный на горючее, засорился.
  4. Этот код ошибки 14ТС-10 говорит о том, что имеются неполадки, связанные с работой свечи накаливания. Возможно, виной всему неисправность в моторе. Следует проверить проводку нагнетателя и работу свечи. При необходимости нужно заменить составляющие.
  5. Неполадка индикатора пламени. Осмотру подлежит проводка. Стоит проверить сопротивление контактов индикатора: при показаниях больше 90 Ом фиксируется обрыв, менее 10 Ом — замыкание.
  6. Датчик температуры и/или перегрева пришел в негодность. Стоит осмотреть провода. Скорее всего, придется заменить датчики.
  7. Сбои в циркулярном насосе. Если в электроцепях обрыв, тогда их нужно заменить. Короткое замыкание подлежит устранению. При проблемах с реле его стоит заменить на новое.
  8. Между пультом и блоком управления отсутствует связь. Нужно осмотреть внимательно разъемы и проводку.
  9. Высокое/низкое напряжение, прибор отключился. Ремонту подлежит батарея, проводка или регулятор напряжения.
  10. Время, которое отводится на вентиляцию, исчерпано. Автономка за определенный промежуток времени не до конца охладилась. Требуется перепроверить систему, подводящую воздух в камеру сгорания топлива, а также заменить индикатор пламени.

Мнения о Теплостаре встречаются преимущественно положительные. Если возникло желание его приобрести, тогда стоит почитать отзывы и удостовериться, что он действительно необходим. Модельный ряд состоит из обогревателя 11ТС и 16 модификаций 14 ТС. Изготовитель дает гарантию на каждое устройство, но при игнорировании указаний по правильной эксплуатации претензии относительно неполадок не рассматривает.

Почему не запускается

Если предпусковой подогреватель не работает, то причина этого может быть в следующем:

  1. Не заводится электрический двигатель насосного механизма.
  2. Не воспламеняется топливная жидкость в котле ПЖД.
  3. Предохранитель был выключен.
  4. Неисправность реле электрического мотора или отказ переключателя.
  5. Обрыв цепи, которая соединяет провода между реле и электрическим двигателем.
  6. Неисправность самого двигателя.
  7. Не появляется искра между электродами свечи.
  8. Отказали датчики перегрева и замера температуры.
  9. Отключенное или пониженное напряжение в системе.
  10. Вышли из строя свечи зажигания.
  11. Был поврежден двигатель нагнетателя воздуха.
  12. Отсутствует связь между системами управления.
  13. Было исчерпано количество запусков двигателя.
  14. Перегрев теплообменного оборудования.
  15. Вышел из строя индикатор пламени.
  16. Был поврежден подводящий патрубок.

Устройство и принцип работы 14ТС-10

Прибор 14ТС 10 представляет собой специальное устройство, встраиваемое в разрыв контура системы жидкого охлаждения двигателя. Конструктивно он состоит из корпуса, в котором расположена камера сгорания, встроенный теплообменник и электронасос. Включение и контроль за работой подогревателя осуществляет управляющий блок с выносным пультом. Подогреватель подключается к топливной системе и бортовой электросети автомашины.

Отопитель 14ТС-10

При сгорании топлива в камере подогревателя выделяется тепло, которое передается теплообменнику. Проходящая сквозь него жидкость нагревается и, с помощью встроенного насоса, циркулирует в системе водяного охлаждения двигателя.

Процесс работы камеры контролируется индикатором горения. Достигнув заданного предела температуры нагрева (80°C) горение прекращается и устройство начинает остывать. Нагретая жидкость продолжает циркулировать в системе.

Автоматическая работа 14TC-10 осуществляется по одной из выбранных программ: экономной или предпусковой. В первом случае длительность рабочего цикла продолжается 8 часов при небольшой мощности, во втором нагрев происходит за 3 часа на максимальной мощности.

( 1 оценка, среднее 5 из 5 )

0 0 голоса
Рейтинг статьи
Подписаться
Уведомить о
guest

0 комментариев
Старые
Новые Популярные
Межтекстовые Отзывы
Посмотреть все комментарии

А вот еще интересные материалы:

  • Яшка сломя голову остановился исправьте ошибки
  • Ясность цели позволяет целеустремленно добиваться намеченного исправьте ошибки
  • Ясность цели позволяет целеустремленно добиваться намеченного где ошибка
  • Поднимается тема речевая ошибка
  • Подключение к стм ошибка 10
