Российский автоконцерн ВАЗ выпускает достаточный ассортимент автомобилей. Модели бренда пользуются большим спросом среди отечественных автолюбителей и на территории стран СНГ. Популярность вызвана ввиду умеренной стоимости и дешевого ремонта машин. Однако проблемы случаются с любыми ТС и продукция завода не исключение. Коды ошибок ВАЗ 2114 инжектор, могут сориентировать автомобилиста касательно области поломки и помочь в устранении проблем.

Диагностика

Установить коды ошибок ВАЗ 2114 инжектор 8 клапанов можно двумя путями. При этом каждый метод имеет уникальные преимущества и минусы.

Самодиагностика ВАЗ 2114: коды ошибок и их расшифровка

Способ самодиагностики не требует от водителя наличия сложных приборов или дополнительных агрегатов. Для выполнения процедуры достаточно самого автомобиля.

Стандартная последовательность действий выглядит так.

1. Вдавить клавишу сброса одометра.
2. Перевести ключ зажигания в положение №1 (включить бортовую электрику).
3. Освободить кнопку сброса пробега. После этого стрелки приборов сделают полный оборот, и вернутся на место.
4. Второй раз вдавить клавишу сброса и отпустить. Команда вызывает на дисплей показатель версии прошивки.
5. Повторить пункт №4 – это вызовет на экран коды ошибок бортового компьютера.

Если последовательность действий выполнена верно, все индикаторы загорятся, а дисплей выдаст двузначный код неисправности.

Примечание! Сигналом неисправности может стать отсутствие отклика от индикатора. При этом, необходимо проверить цепь, идущую от прибора.

Самые распространенные коды ошибок панели ВАЗ 2114, встречающиеся в 90% случаев:

• 1 – сбой микропроцессора, требуется перепрошивка;
• 2 – код ошибки 2 ВАЗ 2114 свидетельствует о том, что налицо перебой или нарушение проводки датчика поплавка внутри бензобака;
• 4 – КЗ электропроводки, превышен предел напряжения;
• 8 – код ошибки 8 на ВАЗ 2114 указывает на упадок вольтажа в сети, возможно сел аккумулятор;
• 12 – в ВАЗ 2114 код ошибки 12 говорит о том, что неправильно функционирует контрольная лампа;
• 13 – обрыв цепи датчика кислорода;
• 14 – код ошибки 14 на ВАЗ 2114 предупреждает водителя о том, что произошел перегрев мотора или замыкание сенсора температуры антифриза;
• 15 – замыкание или вышел из строя ДТОЖ;
• 16 – превышение допустимого предела вольтажа бортовой сети;
• 17 – критически упало напряжение БС, допускается разряд АКБ;
• 19 – не реагирует ДПКВ или произошло замыкание на линии;
• 21-22 – некорректное реагирование ДПДЗ, возможно замыкание или обрыв проводки;
• 23/25 – КЗ датчика положения дроссельной заслонки;
• 24 – поломка спидометра, возможно, перебиты силовые жилы;
• 27/28 – износился или сломан датчик СО;
• 33/34 – неполадки ДМРВ, возможет обрыв питания или замыкание;
• 35 – отказал сенсор РХХ, лечится только полной заменой;
• 41 – неправильное распределение фаз накрылся или замкнул;
• 42 – отказала цепь или перебиты провода блока электронного зажигания;
• 43 – неисправен сенсор детонации смеси;
• 44/45 – нарушение подачи топлива в двигатель, система может троить, появляются рывки при ускорении, плохо набирает обороты;
• 51 – барахлит ПЗУ;
• 52 – аналогично для ОЗУ;
• 53 – отказ потенциометра;
• 54 – разрыв проводки на октан корректор;
• 55 – чрезмерное обеднение смеси вовремя разгона;
• 61 – перебои в работе лямбда-зонда.

В некоторых случаях допускается накладывание ошибок друг на друга при аналогичности поломки. Для примера, если ошибки 1 и 4 пересекаются, панель укажет «5».

Важно знать, что после просмотра коды ошибок ВАЗ 2114/2115 не пропадают самостоятельно после выполнения ремонта. Их требуется принудительно сбросить. Для выполнения работы потребуется простая последовательность действий:

• включить зажигание автомобиля;
• снять клеммы с аккумулятора;
• выждать 20-30 секунд;
• вернуть зажимы на место.

Это также необходимо проделать, если планируется поездка на СТО. Обнаружив указания бортового компьютера, мастера будут исправлять эти проблемы, что выйдет однозначно дороже.

К минусам самостоятельной процедуры относится малая точность данных. Бортовая диагностика показывает только общий вектор направления, где следует искать неисправность.

Проверка при помощи диагностического оборудования

Выявить коды ошибок ВАЗ 2115 и 2114 можно при помощи ноутбука со специальной программой. Инструмент подключается к тестовой колодке автомобиля через набор переходников. Мастер настраивает ПО, и после диагностики на экране компьютера отобразится одна или несколько неисправностей в виде пятизначного шифра.

Первая часть – буква:

• В – поломка кузовных панелей;
• С – неисправности шасси или подвеска;
• Р – расстройство электрики, двигателя или трансмиссии;
• U – повреждение клеммы для обмена информацией.

Вторая часть – однозначная цифра:

• 0 – типичный указатель по стандарту SAE;
• 1/2 – конвейерный код поломки;
• 3 – резерв.

Следующий элемент – указатель группы поломки:

• 1/2 – дефект топливной/ воздушной магистрали;
• 3 – зажигание и сопутствующие элементы;
• 4 – катализатор;
• 5 – ХО силовой установки;
• 6 – ЭСУД и сопутствующая проводка;
• 7/8 – блоки трансмиссии.

Окончательные две цифры указывают непосредственно на саму проблему.

Примечание! Таблица также актуальна и для версии 2115.

Система выпуска – 0000

• 30 – разрыв цепи нагревателя датчика кислорода до каталитического нейтрализатора;
• 31 – тоже с КЗ на кузов авто;
• 32 – аналогично с замыканием на 12В;
• 36-38 – то же значение, что и 30 только для выходящего сенсора.

Дефекты воздушной магистрали – 0100

• 102/103 – ДМРВ обрыв цепи или нарушение сигнала;
• 112/113 – магистрали сенсора t˚ за бортом, нарушение импульса;
• 116 – перегрев двигателя;
• 117/118 – повреждение цепи ДТОЖ;
• 122/123 – линия ДПДЗ, замыкание или нарушение изоляции;
• 130 – поломка датчика кислорода перед катализатором;
• 131/132 – аналогичный элемент, нарушение уровня сигнала;
• 133 – замедленный отклик ДК1 на команды;
• 134 – разрыв силового кабеля питания ДК1;
• 136 – ДК2 поломан;
• 137/138 – замыкание или нарушение проводки ДК2;
• 140 – сгорел предохранитель ДК2;
• 141 – нагреватель того же прибора сломан или поврежден;
• 171/172 – чрезмерно обедненная или обогащенная топливная смесь.

Коды ошибок ВАЗ 2114 1,6 литра, связанные с подачей топлива – 0200

• 201/204 – обрыв магистрали управления форсунками для всех последовательно;
• 217 – перегрев мотора;
• 230 – отказал бензонасос или перегорело соответствующее реле;
• 261/264/267/270 – КЗ цепи управления форсункой на +12 В соответственно для каждой вставки;
• 263/266/269/272 – отказ или дефект драйвера форсунок для каждой последовательно;
• 262/265/268/271 – КЗ магистралей на кузов машины.

Коды ошибок бортового компьютера ВАЗ 2114, свидетельствующие о поломках в системе зажигания – 0300

• 300 – имеются пропуски зажигания;
• 301-304 – аналогично для каждого цилиндра соответственно;
• 326-328 – сломан ДДС или отсутствует сигнал;
• 335-338 – отказ, замыкание или перебой проводки ДПКВ;
• 342/343/346 – нарушение работы датчика распределения фаз;
• 351-354 – обрыв КЗ для всех поршней последовательно;
• 363 – не воспламеняется смесь в цилиндрах, аварийная отсечка подачи топлива.

Дополнительная навеска, не имеющая непосредственного влияния на мотор – 0400

• 422 – возможно забился катализатор или критически упала проходимость выхлопных газов;
• 441 – нарушение питания клапана продувки адсорбера;
• 444 – обрыв питания выше указанного элемента;
• 445 – замыкание КПА на кузов автомобиля;
• 480 – повреждены провода питания на главный кулер радиатора;
• 481 – отказ цепи управления вентилятора ОЖ №2.

Отказ, неполадки в системе управления оборотов СУ – 0500

• 500 – сенсор спидометра сломан;
• 506/507 – низкие или высокие обороты ХХ автомобиля;
• 511 – регулятор ХХ – перебиты магистрали от реле и ЭБУ;
• 560 – разрядилась батарея или порван силовой кабель.
• 562/563 – КЗ на бортовой проводке.

Бортовая сеть вспомогательного или основного оборудования – 0600

• 601 – контроллер ЭСУД, ошибка ПЗУ;
• 615 – вторичное реле стартера, повреждение проводки;
• 616/617 – тоже с КЗ на массу или 12В;
• 627 – управляющее реле бензонасоса, возможен обрыв магистрали;
• 628/629 – аналогично с замыканием на кузов или бортовую систему;
• 645-647 – муфта компрессора, повреждение проводки с касанием на корпус или другие кабели;
• 650 – сломана лампа «Check Engine» проверить двигатель, может быть повреждение проводки;
• 654 – отказал тахометр;
• 685-687 – неисправность главного реле управления двигателем, требуется полная замена детали;
• 691/692 – неполадки с реле главного вентилятора системы охлаждения.

Вспомогательные системы – 1000

• 102 – пробой нагревателя ДК1;
• 115 – отказ или сбой вышеуказанного прибора;
• 123/124 – нарушение, слишком богатая/бедная смесь на холостых оборотах;
• 127/128 – аналогично, только для частичной нагрузки на ДВС;
• 135 – разрыв магистрали подогрева ДК1;
• 136/137 – неправильная подача топлива при малой нагрузке на мотор, возможно барахлит привод дросселя;
• 140 – несоответствие измеренной и фактической нагрузки;
• 141 – отказ нагревателя ДК2;
• 171/172 – неверные сведения поступают от потенциометра;
• 301-304 – неправильно срабатывает зажигание в цилиндре, последовательно для всех камер сгорания;
• 386 – неправильная последовательность тестирования канала детонации;
• 410/425/426 – проводка заслонки продувки адсорбера, КЗ или повреждение линии;
• 500 – повреждена линия реле топливного насоса;
• 501/502 – аналогично с КЗ на кузов или проводку;
• 509/513/514 – ЦУ регулятора ХХ, обрыв или КЗ на борта или 12В;
• 541 – повреждение провода реле БН, возможно окисление клеммы;
• 570 – разрыв кабелей управления иммобилайзера;
• 602 – нет питания на ЭСУД, допускается окисление колодок;
• 606 – сломан датчик ухабов, нужна замена детали;
• 616/617 – аналогично с изменением уровня сигнала, возможно внутри прибора имеется КЗ;
• 2301/2303/2305/2307 – катушки зажигания замкнули на 12 вольт, последовательно для каждого поршня.

Важно! Здесь указаны исключительно самые популярные коды ошибок приборной панели ВАЗ 2114 и аналогичных моделей. Существуют и другие индексы, но ввиду малой распространенности они не упомянуты.

Как устранить поломку

После диагностики следует устранить поломку. При считывании сигнала необходимо проверить цепь и приборы, следующие за ним. Наиболее точный метод – замена поврежденной детали на заведомо исправную (новую). Это исключит вероятность неправильного ремонта. Если прибор в рабочем состоянии, проверяются магистрали, обычно достаточно примитивной прозвонки. Однако при отказе БУ или реле, потребуется специальный тестер и умение ним пользоваться.

Отдельно требуется учесть, что заводские клеммы и колодки со временем разбалтываются и окисляются. Если на сцепке ухудшается контакт, бортовой компьютер или программа ноутбука будет говорить, что деталь повреждена, даже если это не так.

Предотвратить подобное можно следующим образом.

1. Один раз на 5000 км пробега проверять состояние разъемов. Колодки должны сидеть на месте плотно, без люфтов. При необходимости элементы необходимо заменить новыми.
2. Два-три раза в год проверять штепсельные разъемы на предмет окисления. Оксиды снижают проходимость электричества по бортовой проводке, что влечет некорректное отображение информации.
3. Специалисты рекомендуют купить и использовать масло для электрических клемм. Жидкость сходна по составу с трансформаторными лубрикантами. Формула не допускает воду и кислород к металлам, что препятствует их ржавлению.

Важно! Диагностику кодов ошибок ВАЗ 2114 на панели приборов и ЭБУ можно выполнить самостоятельно, исключительно при понимании сути процесса. Если уверенности в собственных силах нет – рекомендуется обратиться к квалифицированному мастеру.

Итог

При наличии соответствующих знаний, и необходимого оборудования найти и правильно расшифровать коды ошибок инжектора ВАЗ 2115 и других элементов можно самостоятельно. Благодаря простоте электрической схемы автомобиля, от пользователя не требуется глубоких познаний в механике или электронике.

Нужно зажать кнопку одометра, и не отпуская её повернуть ключ в первое положение, далее можно отпустить кнопку, после этого начинают опускаться/подниматься стрелочки(3 раза). Ещё раз нажимаем на кнопку одометра, отпускаем, видим версию прошивки, а если нажать еще раз то можно увидеть код ошибки если он есть.
P.S.: ошибки на которые указывает приборная панель никак не связаны с ошибками блока управления двигателем! Некоторые статьи на данном форуме указывают на обратное, тем самым вводя Вас в заблуждение. Приборная панель не имеет линии диагностики с ЭБУ ДВС и на ней лишь может загораться лампочка «ЧЕК»(проверь двигатель), которая управляется «минусовым» сигналом ЭБУ. Для того чтобы считать эти ошибки нужен бортовой компьютер с поддержкой данной функции либо спец кабель, либо ехать на СТО.
Ниже приведен список ошибок и их расшифровок, которые могут появиться на приборной панели:
0 — Ошибок нет
2 — Избыточное напряжение.
3 — Ошибка датчика уровня топлива*.
4 — Ошибка датчика температуры охлаждающей жидкости*.
5 — Ошибка датчика наружной температуры**.
6 — Перегрев двигателя***.
7 — Аварийное давление масла***.
8 — Дефект тормоза***.
9 — Разряд батарей***.
Е — Распознавание ошибки в пакете данных, заложенном EEPROM.

При нескольких неисправностях одновременно может выдаваться цифра, которая будет являться суммой вышеприведенных кодов, например 6 (2+4), 10 (2+8), 12 (4+8) или 14 (2+4+8)

Примечание:
* – ошибка регистрируется, если в течении 20 сек. распознается обрыв датчика;
** – ошибка регистрируется, если в течении 20 сек. не распознаются действительные данные датчика (индикация на ЖКИ « — °С»);
*** – сопровождается акустическим сигнализатором.

Распиновка панели приборов

Автомобили Автоваза пользуются популярностью среди автолюбителей, так как стоимость авто и его ремонт обходятся недорого. Автомобиль ВАЗ 2114 является не исключением, его покупают в качестве рабочей “лошадки”.

На вторичном рынке в основном продаются машины с инжекторным двигателем и установленном в салоне бортовым компьютером. Неисправности, которые случаются у авто можно обнаружить при помощи одометра и компьютера, подключив к нему ноутбук со специальной программой.

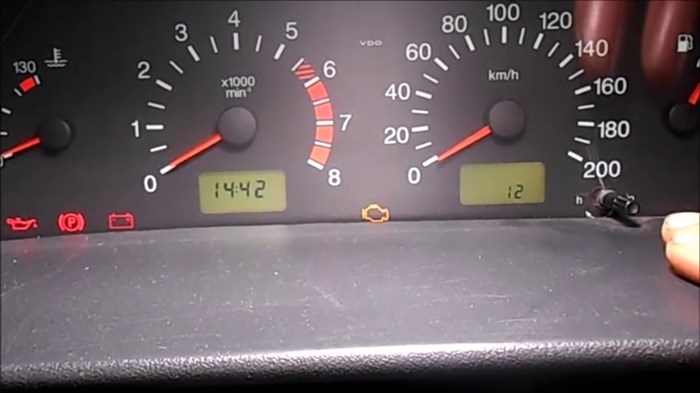

Как посмотреть код ошибки с помощью одометра

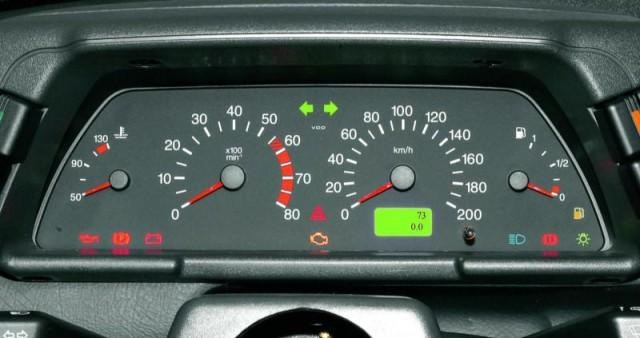

В салоне на приборной панели ВАЗ 2114 шкала спидометра совмещена со шкалой одометра в одном приборе. Код ошибки высветится на табло, если произвести следующие действия:

1. Внизу спидометра находится кнопка одометра, которую следует нажать и не отпускать, повернуть синхронно ключ зажигания в первое положение.
2. Кнопку вернуть в начальное состояние, затем снова на короткое время нажать, в окошке появится версия прошивки.
3. Если есть неисправность, то цифры кода ошибки высветятся на табло, после нажатия на короткое мгновение кнопки прибора.

Коды ошибок, которые показывает одометр отличаются от отображаемых бортовым компьютером, они имеют значения цифр от 1 до 9, а также двузначных чисел. Цифры ничего не говорят, чтобы выявить проблему, необходимо посмотреть распечатку цифровых значений в словесном описании.

Поломки, выявленные с помощью одометра

Коды ошибок, указывающих на неисправность авто, компьютером по протоколу OBDII

Когда у машины случается поломка, то бортовой компьютер выдает определенную цифру, которую необходимо расшифровать. Цифровые коды можно разделить на группы в разных системах авто.

Система воздухоподачи

Система подачи топлива

Система зажигания

Перечень кодов, не влияющих на работу двигателя

Поломки и неисправности в системе управления оборотов СУ

Цифровые коды о неисправности в бортовой сети

Расшифровка неисправностей во вспомогательных системах

Заключения

Коды ошибок помогают водителю своевременно заметить проблему и устранить ее в ближайшее время. Машина, за которой есть надлежащий уход и своевременное устранение поломок, будет редко выдавать коды ошибок. Чтобы цифры после просмотра исчезли, следует включить зажигание, обесточить электросеть, подождать несколько секунд, затем вернуть клеммы на аккумулятор.  Данная статья носит ознакомительный характер и в ней описаны часто встречающиеся проблемы.

Наличие бортового компьютера на четырнадцатой модели ВАЗ серьезно упрощает процесс диагностики некоторых неисправностей. Отображение кодов ошибок на панели БК позволяет точечно выявить место неисправности. В функциях встроенного устройства есть функция самодиагностики, позволяющая определять весь список неполадок в системах машины. Часто при такой диагностике отображается ошибка 14 ВАЗ 2114. Для понимания метода устранения проблемы стоит знать расшифровку неисправности под номером «14».

Полезное видео:

Помимо встраиваемых бортовых компьютеров, в моделях 2114 и 2115 с инжектором присутствует функция выявления ошибок через приборную панель. Путем зажатия кнопки одометра и включения зажигания в первое положение, начинается процесс самодиагностики. Будет проверена работоспособность стрелок указателя топлива, тахометра, спидометра и температуры охлаждающей жидкости.

Распространенная ошибка 14 на ВАЗ 2114 означает высокий сигнал от датчика температуры антифриза (так называемый ДТОЖ).

Причина появления кода «14» кроется в следующих моментах:

• Неисправен датчик температуры;
• Произошел обрыв в цепи подключения ДТОЖ;
• Суммировались коды ошибок и отобразились на панели в виде суммы «14» (следует подбирать варианты других неисправностей);
• Нарушена изоляция датчика, в следствии чего он перестал передавать правильные показания.

Полезно: Где находится ДТОЖ на ВАЗ 2114?

Как только появляется код ошибки 14 на панели приборов ВАЗ 2114, следует провести замену или проверить надежность подключения проводки к ДТОЖ. В модели ВАЗ 2114 (инжектор, 8 клапанов) этот элемент играет довольно важную роль в формировании правильной воздушно-топливной смеси и отвечает за своевременное включение вентилятора охлаждения.

Как устранить ошибку 14?

Перед началом работ необходимо убедиться, что причина отображения ошибки на панели – результат поломки датчика. Если в машине наблюдаются проблемы с детонацией, потерей мощности мотора и повышенным расходом – нужно проверить состояние датчика. Стоимость этого элемента невысока, поэтому стоит провести его замену в качестве профилактики. Неправильные показания от ДТОЖ усложняют работу «мозга» автомобиля, т.к. для формирования правильной смеси нужные точные показания температуры.  Вообще ДТОЖ считается одним из надежных элементов в системе контроля, но периодически стоит заменять и его.
Лучший способ устранения ошибки – замена датчика. Если же наблюдается обрыв проводов, то достаточно восстановить подключение. Пошагово процесс замены неисправного элемента опишем далее:

1. Остудите двигатель и слейте антифриз из радиатора и блока двигателя. Открутите крышку расширительного бачка.

2. Около корпуса термостата найдите нужный датчик и отметьте его текущее положение.

3. Выверните датчик из места посадки ключом на 21.
4. Далее установите новый элемент в соответствии с проставленными метками. Используйте немного герметика с высокой устойчивостью к температурам и нанесите его на резьбу ДТОЖ.
5. Залейте новый антифриз или тосол в систему.

При запущенной диагностике может отображаться схожий код P2114. Он означает неисправность ДПДЗ. Решается проблема его полной заменой.

Можно ли ездить с ошибкой 14?

На отечественных автомобилях ошибки бортового компьютера отображаются при проверке весьма часто. Не стоит игнорировать показания, т.к. некоторые неисправности серьезно влияют на нормальную работу двигателя и других систем. Передвигаться с ошибкой «14» допустимо, но это чревато следующими минусами:

• Повышенный расход топлива;
• Работа двигателя происходит в измененном температурном диапазоне;
• Возможно закипание антифриза в расширительном бачке.


Возникающие неисправности в системе охлаждения мотора следует исправлять оперативно, т.к. работа при повышенной температуре влияет на вероятность перегрева. Отметим, что отображение кода ошибки может происходить и после устранения проблемы, т.к. в памяти БК все еще хранятся данные. Далее рассмотрим способы сброса данных без использования сторонних приборов.

Как сбросить ошибки на ВАЗ 2114?

Процедура сброса старых неполадок без наличия приборов проводится предельно просто. Исправленная ошибка 14 на приборной панели хранится в памяти компьютера автомобиля до того момента, пока не будет отключен аккумулятор. Достаточно снять минусовую клемму с аккумулятора на несколько секунд и при повторной проверке БК не отобразит кодов.
Если же «14» все еще горит на приборке – проверьте машину на наличие других поломок, т.к. диагностика в ВАЗ работает по принципу сложения двух показателей ошибок в одну сумму.

Содержание

• 1 Коды ошибок ВАЗ 2114 с инжекторным мотором 8 и 16 клапанов: расшифровка
  • 1.1 Лада 2114 — горит чек: ошибка 0
  • 1.2 Ошибка 1 на ВАЗ 2114
  • 1.3 Ошибка 2
  • 1.4 Ошибка 3
  • 1.5 2114: ошибка 4
  • 1.6 Ошибка 6
  • 1.7 Ошибка 8 на ВАЗ 2114
  • 1.8 Неисправность 10
  • 1.9 Лада 2114: неисправность 11 на приборке
  • 1.10 Неисправность 12
  • 1.11 Код 13
  • 1.12 Код 14
  • 1.13 ВАЗ 2114: неисправность 16
  • 1.14 Поломка 18
  • 1.15 Неисправность 19
  • 1.16 Ошибка 20 у Лады 2114 на панели приборов
  • 1.17 Ошибка 26
  • 1.18 2114: ошибка 30
  • 1.19 Неисправность P0030
  • 1.20 Неисправность 0031
  • 1.21 Поломка P0036
  • 1.22 Неисправность 01
  • 1.23 Ошибка P0101: ВАЗ 2114 Е—Газ
  • 1.24 Неисправность P0102
  • 1.25 Код P0103
  • 1.26 Код P0113
  • 1.27 Код 0116
  • 1.28 Код 0118
  • 1.29 Код 0123
  • 1.30 Код 0122
  • 1.31 Код 0132
  • 1.32 P0133 — ошибка
  • 1.33 P0134 — ошибка
  • 1.34 Код P0135
  • 1.35 P0140 — поломка
  • 1.36 Код P0171
  • 1.37 Код P0172
  • 1.38 Код 0200
  • 1.39 Ошибка P0203
  • 1.40 Ошибка 0204
  • 1.41 Ошибка 0302 ВАЗ 2114: причины
  • 1.42 Ошибка P0300
  • 1.43 P0301 — неисправность 2114
  • 1.44 Код P0303
  • 1.45 Неисправность P0304
  • 1.46 Код 0325
  • 1.47 Код P0326
  • 1.48 Неисправность P0327
  • 1.49 Код 0328
  • 1.50 P0335 — ошибка 2114
  • 1.51 Ошибка P0336
  • 1.52 Ошибка 0338
  • 1.53 P0340 — код 2114
  • 1.54 Код P0341
  • 1.55 Код P0342
  • 1.56 Код P0346
  • 1.57 Код P0343
  • 1.58 Код P0351
  • 1.59 Код P0352
  • 1.60 Код P0363
  • 1.61 Неисправность 0400
  • 1.62 Код P0441
  • 1.63 Код P0422
  • 1.64 Поломка 0443 2114: как устранить
  • 1.65 P0444 — код
  • 1.66 Неисправность P0480
  • 1.67 P0500 — код
  • 1.68 Ошибка P0501
  • 1.69 Неисправность P0504: Лада 2114
  • 1.70 Код 0505
  • 1.71 Код P0506
  • 1.72 Код 0507: как исправить
  • 1.73 Код P0511
  • 1.74 Код P0560
  • 1.75 Код P0562
  • 1.76 Код 0563
  • 1.77 P0650 ошибка
  • 1.78 Код P0628
  • 1.79 Код 0685
  • 1.80 Код P0691
  • 1.81 Код 45
  • 1.82 Код 102
  • 1.83 Ошибка 113
  • 1.84 Неисправность 118
  • 1.85 Код 134
  • 1.86 Код 171
  • 1.87 Поломка 172
  • 1.88 Ошибка Р300
  • 1.89 Код 301
  • 1.90 Ошибка 302
  • 1.91 Код 304
  • 1.92 Код 335
  • 1.93 Код 340
  • 1.94 Код 346
  • 1.95 Код 422
  • 1.96 Код 427
  • 1.97 Код 441
  • 1.98 Код 444
  • 1.99 Код 507
  • 1.100 Код 603
  • 1.101 Код 602
  • 1.102 Код 628
  • 1.103 Неисправность 685
  • 1.104 Код1102
  • 1.105 Р1135 — поломка
  • 1.106 Неисправность Р1301
  • 1.107 Код Р1302
  • 1.108 Неисправность Р1303
  • 1.109 Код Р1304
  • 1.110 Р1335 — код
  • 1.111 Неисправность 1336
  • 1.112 Код 1426
  • 1.113 Ошибка 1514: как устранить
  • 1.114 Р1545 — ошибка 2114
  • 1.115 Р1578 — ошибка
  • 1.116 Неисправность 1602
  • 1.117 Код 1621
  • 1.118 Код Р2020
  • 1.119 Код 2127
  • 1.120 Р2135 — ошибка
  • 1.121 Ошибка Р2187
  • 1.122 Код Р2188
  • 1.123 Код 5353
  • 1.124 Код 6060
  • 1.125 Ошибки двигателя
  • 1.126 Ошибка адсорбера
  • 1.127 Ошибка датчика фаз
  • 1.128 Ошибка датчика распредвала
  • 1.129 Ошибка 328: высокий уровень сигнала с датчика детонации ВАЗ 2114
  • 1.130 Ошибка датчика кислорода
  • 1.131 Ошибка датчика коленвала
  • 1.132 Ошибка цепи датчика указателя топлива
  • 1.133 Ошибка датчика тормоза
  • 1.134 Неисправность датчика синхронизации КВ
  • 1.135 Ошибка 2114: не запущена служба сервера
  • 1.136 Ошибка ДПКВ
  • 1.137 Ошибка ДМРВ
  • 1.138 Ошибка пропуска зажигания: причины
  • 1.139 Ошибка ЭБУ
  • 1.140 Неисправности бортовой сети
  • 1.141 Ошибка внешнего ОЗУ
  • 1.142 Ошибка лямбда зонда
  • 1.143 Неисправности ДПДЗ
  • 1.144 Ошибка ДК1
  • 1.145 Ошибка катализатора
• 2 ВАЗ 2114: горит чек, но ошибок нет
• 3 Как посмотреть неисправности ВАЗ 2114 через приборную панель
• 4 Как проверить ошибки ВАЗ 2114 через телефон
• 5 Как сбросить ошибки 2114 через бортовой компьютер мультитроникс
• 6 Итог

Способ самодиагностики не требует от водителя наличия сложных приборов или дополнительных агрегатов. Для выполнения процедуры достаточно самого автомобиля.

Стандартная последовательность действий выглядит так.

1. Вдавить клавишу сброса одометра.
2. Перевести ключ зажигания в положение №1 (включить бортовую электрику).
3. Освободить кнопку сброса пробега. После этого стрелки приборов сделают полный оборот, и вернутся на место.
4. Второй раз вдавить клавишу сброса и отпустить. Команда вызывает на дисплей показатель версии прошивки.
5. Повторить пункт №4 – это вызовет на экран коды ошибок бортового компьютера.

Если последовательность действий выполнена верно, все индикаторы загорятся, а дисплей выдаст двузначный код неисправности.

Примечание!

Сигналом неисправности может стать отсутствие отклика от индикатора. При этом, необходимо проверить цепь, идущую от прибора.

Самые распространенные коды ошибок панели ВАЗ 2114, встречающиеся в 90% случаев:

В некоторых случаях допускается накладывание ошибок друг на друга при аналогичности поломки. Для примера, если ошибки 1 и 4 пересекаются, панель укажет «5».

Важно знать, что после просмотра коды ошибок ВАЗ 2114/2115 не пропадают самостоятельно после выполнения ремонта. Их требуется принудительно сбросить.

Для выполнения работы потребуется простая последовательность действий:

Это также необходимо проделать, если планируется поездка на СТО. Обнаружив указания бортового компьютера, мастера будут исправлять эти проблемы, что выйдет однозначно дороже.

К минусам самостоятельной процедуры относится малая точность данных. Бортовая диагностика показывает только общий вектор направления, где следует искать неисправность.

Проверка при помощи диагностического оборудования

Выявить коды ошибок ВАЗ 2115 и 2114 можно при помощи ноутбука со специальной программой. Инструмент подключается к тестовой колодке автомобиля через набор переходников. Мастер настраивает ПО, и после диагностики на экране компьютера отобразится одна или несколько неисправностей в виде пятизначного шифра.

• В – поломка кузовных панелей;
• С – неисправности шасси или подвеска;
• Р – расстройство электрики, двигателя или трансмиссии;
• U – повреждение клеммы для обмена информацией.

Следующий элемент – указатель группы поломки:

• 1/2 – дефект топливной/ воздушной магистрали;
• 3 – зажигание и сопутствующие элементы;
• 4 – катализатор;
• 5 – ХО силовой установки;
• 6 – ЭСУД и сопутствующая проводка;
• 7/8 – блоки трансмиссии.

Окончательные две цифры указывают непосредственно на саму проблему.

Таблица кодов ошибок ВАЗ — расшифровка кодов ошибок

• 102/103 – ДМРВ обрыв цепи или нарушение сигнала;
• 112/113 – магистрали сенсора t˚ за бортом, нарушение импульса;
• 116 – перегрев двигателя;
• 117/118 – повреждение цепи ДТОЖ;
• 122/123 – линия ДПДЗ, замыкание или нарушение изоляции;
• 130 – поломка датчика кислорода перед катализатором;
• 131/132 – аналогичный элемент, нарушение уровня сигнала;
• 133 – замедленный отклик ДК1 на команды;
• 134 – разрыв силового кабеля питания ДК1;
• 136 – ДК2 поломан;
• 137/138 – замыкание или нарушение проводки ДК2;
• 140 – сгорел предохранитель ДК2;
• 141 – нагреватель того же прибора сломан или поврежден;
• 171/172 – чрезмерно обедненная или обогащенная топливная смесь.

Ваз 2114 ошибка 2 — Авто Империя Предлагаем ознакомиться с ними по таблице.

Значение и расшифровка кодов

Коды самостоятельной диагностики

При выполнении диагностики необходимо учитывать, что цифра на экране может обозначать две просуммированные ошибки. Например, 9 показывает на наличие двух неисправностей — под номером 1 и 8.

Рекомендуем: Грузовик Volvo FE: обзор модели, особенности, характеристики

Таблица расшифровки кодов по вспышкам, высчитанным при диагностике.

Полученные данные позволяют быстро найти неисправный элемент и произвести устранение причины ошибки.

На видео от канала Гараж показано проведение диагностики на ВАЗ 2115 с помощью сканера и ноутбука.

Ошибки контроллеров

Наиболее часто встречающиеся при диагностике ошибки контроллера указаны в таблице.

Сброс ошибок

После самостоятельной диагностики, выяснения причины проблемы и исправления поломки, ошибки можно сбросить.

Для сброса ошибки необходимо выполнить следующее:

1. Включить зажигание.
2. Открыть капот и снять отрицательную клемму с аккумулятора. Выждать приблизительно минуту, подключить провод обратно и закрыть капот.
3. Отключить зажигание.
4. Включить заново зажигание и запустить двигатель. Значок «Check Engine» может загореться на короткое время и погаснуть.

Если символ продолжает гореть, значит в автомобиле имеется постоянная проблема с каким-то датчиком или проводкой. Выяснить ее можно только при помощи специального сканера. Необходимо провести дополнительную диагностику, чтобы определить проблемный узел. Затем произвести ремонт и скинуть имеющиеся ошибки при помощи компьютерной программы диагностики ЭБУ.

Сброс ошибок на машинах с электромеханической комбинацией приборов осуществляется отключением минусовой клеммы аккумулятора от бортовой сети на 10 секунд. Зажигание при этом должно быть выключено.

Ошибки эбу ваз 2114

Нюансы самодиагностики ваз 2114

Самодиагностика ваз 2114 коды ошибок

• Заглушить двигатель, но оставить включенным зажигание автомобиля.
• Отсоединить клемму АКБ авто и выждать несколько секунд.
• Установить клемму обратно и завести двигатель.

Неисправности на панели приборов ваз 2114 — Все о Лада Гранта
Самые распространенные коды ошибок панели ВАЗ 2114, встречающиеся в 90% случаев:

Таблица ошибок ВАЗ

1. На авто с отключенным мотором производится отсоединение разъема с контактами от контроллера. Затем нужно включить зажигание, но не запускать силовой агрегат. Потребуется мультиметр, чтобы произвести проверку напряжения между контактными элементами.
2. Разъем датчика оснащен пятью пинами, отсчет ведется слева направо, если смотреть со стороны воздушного потока от фильтра. Между контактами 2 и 3 номинальное напряжение должно составить 10 вольт, между 3 и 4 – 5 В. Если имеются отклонения, пользователю необходимо произвести диагностику целостности электроцепи на предмет обрывов и утечку тока.
3. При нормальных значениях зажигание отключается и выполняется проверка сопротивления между «массой» и пятым по номеру пином. Полученный параметр должен составить около 4-6 кОм. В случае если полученное значение составило 0 Ом, датчик подлежит замене, также проблема может заключаться в замыкании на заземление. Если параметр сопротивления будет 100 кОм, то причину нужно искать в обрыве электроцепи питания или блоке управления двигателем.

• регулярное использование низкокачественного горючего;
• нарушение герметичности воздухозабора;
• отсутствие искры;
• повреждение или физический износ цилиндрических устройств.

Если замена горючего не помогла, необходимо выполнить диагностику системы забора воздуха. Следует произвести подтяжку крепежных хомутов, поменять воздушный фильтрующий элемент и проверить давление в рампе (нормированный показатель – не более 2,8 атм).Также необходимо выполнить диагностику:

• высоковольтных проводов, подключенных к дефектному цилиндру;
• свечей зажигания;
• проверить возможное окисление в местах подключения кабелей.

Как расшифровать коды ошибки

• двигатель автомобиля не запускается или глохнет без причины;
• увеличился расход потребления топлива;
• некорректно работают электронные устройства и механизмы;
• пропала мощность силового агрегата и т. д.

Самодиагностика автомобиля Каждый из индикаторов имеет собственное значение и символическую интуитивно понятную картинку.

Расшифровка кодов

Далее мы рассмотрим наиболее распространенные коды, встречаемые во время диагностики бортовых компьютеров автомобилей ВАЗ 2114. Разумеется, бортовые компьютеры — это тоже электроника, и она может давать определенные сбои, такова уж специфика ее работы. Однако зачастую коды неисправностей, выводимые бортовым компьютером, все-таки соответствуют действительности.

Описание ошибки

Рассматривать все коды без исключения мы не будем, но специально для наших читателей мы отобрали ошибки, которые встречаются при диагностике ВАЗов чаще всего.

Определение и расшифровка ошибок на ваз 2114

Диагностика автомобиля

Дополнительная навеска, не имеющая непосредственного влияния на мотор – 0400

• l 1 – данный код указывает на неправильную работу микропроцессора;
• l 2 – неточный уровень топлива в баке;
• l 4 – ненормально высокое напряжение электросети;
• l 8 – чересчур низкое напряжение электросети автомобиля;
• l 13 – не функционирует датчик кислорода;
• l 14 – чрезмерно высокий сигнал датчика охлаждения жидкости;
• l 15 – слишком низкие показатели датчика охлаждения жидкости;
• l 16 – неестественно высокое напряжение бортовой сети;
• l 17 – минимальное напряжение бортовой сети;
• l 19 – следует обратить внимание на коленчатый вал;
• l 24 – неисправности в датчике скорости движения;
• l 41 – ложные показания датчика фаз;
• l 51 – постоянное запоминающее устройство работает неправильно;
• l 52 – ошибка в работе оперативного запоминающего устройства;
• l 53 – СО-потенциометр вообще отказывается работать;
• l 61 – датчик лямбда-зонда находится в нерабочем состоянии.

Вспомогательные системы – 1000 Для проведения диагностирования на электронной панели приборов необходимо выполнить определенную последовательность действий:

• 1 – сбой микропроцессора, требуется перепрошивка;
• 2 – код ошибки 2 ВАЗ 2114 свидетельствует о том, что налицо перебой или нарушение проводки датчика поплавка внутри бензобака;
• 4 – КЗ электропроводки, превышен предел напряжения;
• 8 – код ошибки 8 на ВАЗ 2114 указывает на упадок вольтажа в сети, возможно сел аккумулятор;
• 12 – в ВАЗ 2114 код ошибки 12 говорит о том, что неправильно функционирует контрольная лампа;
• 13 – обрыв цепи датчика кислорода;
• 14 – код ошибки 14 на ВАЗ 2114 предупреждает водителя о том, что произошел перегрев мотора или замыкание сенсора температуры антифриза;
• 15 – замыкание или вышел из строя ДТОЖ;
• 16 – превышение допустимого предела вольтажа бортовой сети;
• 17 – критически упало напряжение БС, допускается разряд АКБ;
• 19 – не реагирует ДПКВ или произошло замыкание на линии;
• 21-22 – некорректное реагирование ДПДЗ, возможно замыкание или обрыв проводки;
• 23/25 – КЗ датчика положения дроссельной заслонки;
• 24 – поломка спидометра, возможно, перебиты силовые жилы;
• 27/28 – износился или сломан датчик СО;
• 33/34 – неполадки ДМРВ, возможет обрыв питания или замыкание;
• 35 – отказал сенсор РХХ, лечится только полной заменой;
• 41 – неправильное распределение фаз накрылся или замкнул;
• 42 – отказала цепь или перебиты провода блока электронного зажигания;
• 43 – неисправен сенсор детонации смеси;
• 44/45 – нарушение подачи топлива в двигатель, система может троить, появляются рывки при ускорении, плохо набирает обороты;
• 51 – барахлит ПЗУ;
• 52 – аналогично для ОЗУ;
• 53 – отказ потенциометра;
• 54 – разрыв проводки на октан корректор;
• 55 – чрезмерное обеднение смеси вовремя разгона;
• 61 – перебои в работе лямбда-зонда.

В некоторых случаях допускается накладывание ошибок друг на друга при аналогичности поломки. Для примера, если ошибки 1 и 4 пересекаются, панель укажет «5».

Важно знать, что после просмотра коды ошибок ВАЗ 2114/2115 не пропадают самостоятельно после выполнения ремонта. Их требуется принудительно сбросить. Для выполнения работы потребуется простая последовательность действий:

• включить зажигание автомобиля;
• снять клеммы с аккумулятора;
• выждать 20-30 секунд;
• вернуть зажимы на место.

Это также необходимо проделать, если планируется поездка на СТО. Обнаружив указания бортового компьютера, мастера будут исправлять эти проблемы, что выйдет однозначно дороже.

К минусам самостоятельной процедуры относится малая точность данных. Бортовая диагностика показывает только общий вектор направления, где следует искать неисправность.

Проверка при помощи диагностического оборудования

Выявить коды ошибок ВАЗ 2115 и 2114 можно при помощи ноутбука со специальной программой. Инструмент подключается к тестовой колодке автомобиля через набор переходников. Мастер настраивает ПО, и после диагностики на экране компьютера отобразится одна или несколько неисправностей в виде пятизначного шифра.

Первая часть – буква:

• В – поломка кузовных панелей;
• С – неисправности шасси или подвеска;
• Р – расстройство электрики, двигателя или трансмиссии;
• U – повреждение клеммы для обмена информацией.

Вторая часть – однозначная цифра:

• 0 – типичный указатель по стандарту SAE;
• 1/2 – конвейерный код поломки;
• 3 – резерв.

Следующий элемент – указатель группы поломки:

• 1/2 – дефект топливной/ воздушной магистрали;
• 3 – зажигание и сопутствующие элементы;
• 4 – катализатор;
• 5 – ХО силовой установки;
• 6 – ЭСУД и сопутствующая проводка;
• 7/8 – блоки трансмиссии.

Окончательные две цифры указывают непосредственно на саму проблему.

Основные коды ошибок ВАЗ 2114 инжектор: расшифровка

Примечание! Таблица также актуальна и для версии 2115.

Система выпуска – 0000

• 30 – разрыв цепи нагревателя датчика кислорода до каталитического нейтрализатора;
• 31 – тоже с КЗ на кузов авто;
• 32 – аналогично с замыканием на 12В;
• 36-38 – то же значение, что и 30 только для выходящего сенсора.

Дефекты воздушной магистрали – 0100

• 102/103 – ДМРВ обрыв цепи или нарушение сигнала;
• 112/113 – магистрали сенсора t˚ за бортом, нарушение импульса;
• 116 – перегрев двигателя;
• 117/118 – повреждение цепи ДТОЖ;
• 122/123 – линия ДПДЗ, замыкание или нарушение изоляции;
• 130 – поломка датчика кислорода перед катализатором;
• 131/132 – аналогичный элемент, нарушение уровня сигнала;
• 133 – замедленный отклик ДК1 на команды;
• 134 – разрыв силового кабеля питания ДК1;
• 136 – ДК2 поломан;
• 137/138 – замыкание или нарушение проводки ДК2;
• 140 – сгорел предохранитель ДК2;
• 141 – нагреватель того же прибора сломан или поврежден;
• 171/172 – чрезмерно обедненная или обогащенная топливная смесь.

Коды ошибок ВАЗ 2114 1,6 литра, связанные с подачей топлива – 0200

• 201/204 – обрыв магистрали управления форсунками для всех последовательно;
• 217 – перегрев мотора;
• 230 – отказал бензонасос или перегорело соответствующее реле;
• 261/264/267/270 – КЗ цепи управления форсункой на +12 В соответственно для каждой вставки;
• 263/266/269/272 – отказ или дефект драйвера форсунок для каждой последовательно;
• 262/265/268/271 – КЗ магистралей на кузов машины.

Коды ошибок бортового компьютера ВАЗ 2114, свидетельствующие о поломках в системе зажигания – 0300

• 300 – имеются пропуски зажигания;
• 301-304 – аналогично для каждого цилиндра соответственно;
• 326-328 – сломан ДДС или отсутствует сигнал;
• 335-338 – отказ, замыкание или перебой проводки ДПКВ;
• 342/343/346 – нарушение работы датчика распределения фаз;
• 351-354 – обрыв КЗ для всех поршней последовательно;
• 363 – не воспламеняется смесь в цилиндрах, аварийная отсечка подачи топлива.

Дополнительная навеска, не имеющая непосредственного влияния на мотор – 0400

• 422 – возможно забился катализатор или критически упала проходимость выхлопных газов;
• 441 – нарушение питания клапана продувки адсорбера;
• 444 – обрыв питания выше указанного элемента;
• 445 – замыкание КПА на кузов автомобиля;
• 480 – повреждены провода питания на главный кулер радиатора;
• 481 – отказ цепи управления вентилятора ОЖ №2.

Отказ, неполадки в системе управления оборотов СУ – 0500

• 500 – сенсор спидометра сломан;
• 506/507 – низкие или высокие обороты ХХ автомобиля;
• 511 – регулятор ХХ – перебиты магистрали от реле и ЭБУ;
• 560 – разрядилась батарея или порван силовой кабель.
• 562/563 – КЗ на бортовой проводке.

Бортовая сеть вспомогательного или основного оборудования – 0600

• 601 – контроллер ЭСУД, ошибка ПЗУ;
• 615 – вторичное реле стартера, повреждение проводки;
• 616/617 – тоже с КЗ на массу или 12В;
• 627 – управляющее реле бензонасоса, возможен обрыв магистрали;
• 628/629 – аналогично с замыканием на кузов или бортовую систему;
• 645-647 – муфта компрессора, повреждение проводки с касанием на корпус или другие кабели;
• 650 – сломана лампа «Check Engine» проверить двигатель, может быть повреждение проводки;
• 654 – отказал тахометр;
• 685-687 – неисправность главного реле управления двигателем, требуется полная замена детали;
• 691/692 – неполадки с реле главного вентилятора системы охлаждения.

Вспомогательные системы – 1000

• 102 – пробой нагревателя ДК1;
• 115 – отказ или сбой вышеуказанного прибора;
• 123/124 – нарушение, слишком богатая/бедная смесь на холостых оборотах;
• 127/128 – аналогично, только для частичной нагрузки на ДВС;
• 135 – разрыв магистрали подогрева ДК1;
• 136/137 – неправильная подача топлива при малой нагрузке на мотор, возможно барахлит привод дросселя;
• 140 – несоответствие измеренной и фактической нагрузки;
• 141 – отказ нагревателя ДК2;
• 171/172 – неверные сведения поступают от потенциометра;
• 301-304 – неправильно срабатывает зажигание в цилиндре, последовательно для всех камер сгорания;
• 386 – неправильная последовательность тестирования канала детонации;
• 410/425/426 – проводка заслонки продувки адсорбера, КЗ или повреждение линии;
• 500 – повреждена линия реле топливного насоса;
• 501/502 – аналогично с КЗ на кузов или проводку;
• 509/513/514 – ЦУ регулятора ХХ, обрыв или КЗ на борта или 12В;
• 541 – повреждение провода реле БН, возможно окисление клеммы;
• 570 – разрыв кабелей управления иммобилайзера;
• 602 – нет питания на ЭСУД, допускается окисление колодок;
• 606 – сломан датчик ухабов, нужна замена детали;
• 616/617 – аналогично с изменением уровня сигнала, возможно внутри прибора имеется КЗ;
• 2301/2303/2305/2307 – катушки зажигания замкнули на 12 вольт, последовательно для каждого поршня.

Важно! Здесь указаны исключительно самые популярные коды ошибок приборной панели ВАЗ 2114 и аналогичных моделей. Существуют и другие индексы, но ввиду малой распространенности они не упомянуты.

Как устранить поломку

После диагностики следует устранить поломку. При считывании сигнала необходимо проверить цепь и приборы, следующие за ним. Наиболее точный метод – замена поврежденной детали на заведомо исправную (новую). Это исключит вероятность неправильного ремонта. Если прибор в рабочем состоянии, проверяются магистрали, обычно достаточно примитивной прозвонки. Однако при отказе БУ или реле, потребуется специальный тестер и умение ним пользоваться.

Отдельно требуется учесть, что заводские клеммы и колодки со временем разбалтываются и окисляются. Если на сцепке ухудшается контакт, бортовой компьютер или программа ноутбука будет говорить, что деталь повреждена, даже если это не так.

Предотвратить подобное можно следующим образом.

1. Один раз на 5000 км пробега проверять состояние разъемов. Колодки должны сидеть на месте плотно, без люфтов. При необходимости элементы необходимо заменить новыми.
2. Два-три раза в год проверять штепсельные разъемы на предмет окисления. Оксиды снижают проходимость электричества по бортовой проводке, что влечет некорректное отображение информации.
3. Специалисты рекомендуют купить и использовать масло для электрических клемм. Жидкость сходна по составу с трансформаторными лубрикантами. Формула не допускает воду и кислород к металлам, что препятствует их ржавлению.

Важно! Диагностику кодов ошибок ВАЗ 2114 на панели приборов и ЭБУ можно выполнить самостоятельно, исключительно при понимании сути процесса. Если уверенности в собственных силах нет – рекомендуется обратиться к квалифицированному мастеру.

Код ошибки 14 ваз 2114

В таблице ниже, приведены распространенные коды ошибок ВАЗ 2114.

14 ошибка ваз 2114 самодиагностика автомобиля

Процедура самодиагностики выполняется следующим образом:

1. При отключенном зажигании нажимается кнопка сброса суточного пробега одометра.
2. Затем ключ устанавливается в выключатель и прокручивается. Он проворачивается в первое положение, чтобы активировать систему зажигания.
3. После прокручивания ключа кнопка сброса пробега отпускается. Стрелки на спидометре, тахометре, датчике топлива и температуры двигателя начнут перемещаться от минимального значения к максимальному.
4. Кнопка сброса суточного пробега нажимается еще раз. На приборной комбинации отобразится надпись с версией прошивки борта.
5. Кнопка нажимается еще раз. После этого на экране приборной панели начнут отображаться коды ошибок ВАЗ 2114.

Расшифровка кодов ошибок самодиагностики ВАЗ 2114 поможет выявить неисправности автомобиля и понять какие действия необходимо предпринять.

Канал «Сам себе механик» рассказал о проведении процедуры самодиагностики на автомобиле ВАЗ 2114.

Сброс ошибки «Check Engine»

Если коды неполадок удалось исправить, нужно стереть Чек из памяти ЭБУ (электронного блока управления). В противном случае индикатор будет гореть на приборной панели при фактическом отсутствии ошибок.

Пошаговая инструкция:

1. Производится активация зажигания, двигатель автомобиля не запускается.
2. Открывается моторный отсек машины. С помощью гаечного ключа ослабляется болт, который крепит клеммный зажим на отрицательном выводе аккумулятора.
3. Затем нужно подождать примерно минуту, потом клемму батареи надо подсоединить обратно.
4. Моторный отсек автомобиля закрывается, а зажигание выключается.
5. Затем производится запуск силового агрегата машины.

Если индикатор Чек продолжает гореть, то нужно подождать какое-то время, он должен пропасть самостоятельно. В случае, когда лампочка Check Engine с приборной панели не пропадает, можно сделать вывод, что устранение неисправностей не было выполнено.

Пользователь Равил Шаяхметов показал процедуру самостоятельного удаления ошибки Чек с приборной панели автомобиля ВАЗ.

Как самостоятельно сбросить ошибки?

Для удаления оставшихся в памяти блока управления данных производится повторная самодиагностика всех систем. После отображения кодов ошибок информация об этом записывается. Повторное нажатие кнопки сброса суточного пробега приведет к удалению данных о неисправности из памяти ЭБУ.

Подробно о сбросе ошибок в машинах ВАЗ рассказал канал «Глазс Сзалг».

Значение и расшифровка кодов ошибок

Коды ошибок, имеющие вид одно и двузначных чисел:

Коды самодиагностики иногда складываются. К примеру, ошибка 6 может быть суммой 2 и 4, а неисправность 9 — суммой 1 и 8.

Комбинации неполадок при выполнении компьютерной диагностики отображаются в четырехзначном виде:

Автор Игорь Белов подробно рассказал о способах, помогающих расшифровать коды неисправностей автомобилей.

Какие бывают ошибки, определяющие неисправность датчика фаз

Существует два кода ошибок, определяющих неисправность датчика фаз:

• 0340;
• 0343.

Признаки неполадок будут следующими:

• автомобиль двигается рывками, при этом заметно снижается скорость езды;
• падает мощность силового агрегата, в некоторых случаях машина не может набрать скорость выше 60 км/ч;
• мотор глохнет при включении нейтральной передачи, к примеру, на светофорах;
• снижается динамичность силового агрегата, толчки во время разгона, хлопки в системе выхлопа;
• возможно полное пропадание искры зажигания, в результате чего двигатель авто не запускается.

Код ошибки 0340

Код ошибки 0340 указывает на неисправность контроллера фазы. Датчик распределительного вала нужно проверить на работоспособность. Иногда ошибка 0340 связана с неполадками в функционировании контроллера положения коленвала. Неисправность может быть вызвана тем, что ремешок ГРМ (газораспределительного механизма) соскочил на один зубчик.

Код ошибки 0343

Комбинация 0340 обозначает повышенный сигнал, исходящий от датчика фаз. Если контроллер исправен, то диагностике подлежат контактные элементы на разъеме устройства. Возможно, проблема кроется в их повреждении или окислении. Надо произвести очистку контактов и прозвон электролинии. На клемме контроллера (элемент А) всегда должно быть 12-вольтное напряжение, а на остальных контактах — 0.

Канал «В гараже у Сандро» рассказал об устранении неисправности, связанной с работой датчика распределительного вала.

Диагностика с использованием специального оборудования

Если прибегнуть к методу проверки с применением специального оборудования, то потребуется компьютер, на который предварительно устанавливается диагностическое ПО.

Необходимый софт (программы) загружается из Сети:

1. «Uniscan». Серия «софта», применяемая для диагностической проверки практически любых автомобилей основных производителей (США, ЕС, Япония, Корея) выпущенных не ранее 2001 года выпуска.
2. «Мотор-Тестер». Мощная полупрофессиональная программа, с помощью которой можно диагностировать многие автомобили российского производства (ВАЗ, УАЗ, ГАЗ и др.).
3. «Vagcom» и «Vag Tool». Две программы для диагностики машин относящихся к т. н. группе VAG (Фольксваген-Ауди-групп). Позволяет работать с такими марками, как Ауди, Сеат и др.

Чтобы подключиться к диагностическому выходу, понадобится провод с переходником. Один конец кабеля соединяется с колодкой, а другой — с USB-входом на компьютере или ноутбуке.

Для диагностики выполняются следующие действия:

1. Производится детальный осмотр автомобиля. Автовладелец проверяет наличие расходных веществ. Это могут быть тормозная жидкость, моторное и трансмиссионное масло, а также антифриз.
2. Выполняется поиск диагностического выхода и производится подключение к нему компьютера. Предварительно в автомобиле активируется работа системы зажигания, прокрутив ключ в замке в соответствующее положение. Запускаться мотор не должен. Если имеется специальный сканер, то вместо компьютера к диагностическому разъему подключается это оборудование.
3. Затем производится запуск программного обеспечения для диагностики. В зависимости от разработчика, интерфейс утилиты может отличаться. Во многих программах при запуске появляются графики или технические параметры авто с цифрами.
4. Начинается проверка автомобиля на предмет ошибок, для этого нажимается соответствующая кнопка в программе. По окончании тестирования утилита выдает коды ошибок.

Видео

Канал «Гараж» на примере ВАЗ 2115 показал процедуру проверки автомобиля с использованием компьютера, в случае с моделью 2114 эта операция производится идентично.
