Ошибки при изготовлении буржуйки

Как изготовить буржуйку из стали

Печь буржуйка конвекционного типа.

Если нужно отапливать домик на даче и готовить еду, обязательно следует знать о том, как сваривать буржуйку самому из листовой стали. Данная конструкция не будет требовать много топлива. Это достигается за счет установки перегородок в топке, надежного крепления дверей и возможности выполнять регулировку потока воздуха. Чтобы изготовить подобное устройство своими руками, понадобится подготовить такие элементы:

• лист металла толщиной 4 мм или более;
• металл толщиной 8-12 мм, из которого будут изготавливаться перегородки;
• решетка;
• дымоходная труба;
• уголки, из которых будут сооружаться ножки;
• устройство для сварки.

Последовательность действий по изготовлению

Из стального листа первым делом нужно вырезать элементы для корпуса и несколько перегородок, которые будут монтироваться в верхней части топки. Они смогут сделать для дыма лабиринт, в результате чего повысится эффективность печки. В верхней части можно проделать углубление для дымоходной конструкции. Рекомендуемый диаметр углубления составляет 100 мм. Далее надо будет проделать углубление для варочной поверхности диаметром 140 мм.

Печь буржуйка из листовой стали.

С помощью сварочного устройства нужно прикрепить боковые элементы к нижней части конструкции. К боковым стенам понадобится прикрепить полоски из металла большой толщины. В результате можно будет прикрепить решетку колосника. Это может быть лист металла с углублениями диаметром порядка 20 мм. Решетка может быть изготовлена из арматурных прутков. На следующем этапе к боковым стенам нужно прикрепить опорные элементы из металлической полоски. После этого выполняется монтаж перегородок.

Из металла следует вырезать дверки для топки и зольника. Их можно установить на обыкновенные петли. Однако более надежным вариантом является использование завесов из стальных труб и прутьев. Их можно закрепить на клиновые щеколды. Элементы вырезаются из листа нержавеющей стали, после чего закрепляются болтами. Чтобы можно было выполнять регулировку интенсивности сгорания топлива, на дверке, которая закрывает зольник, надо проделать углубление для монтажа заслонки.

К углублению для дымоходной конструкции нужно прикрепить гильзу высотой 200 мм, на которую будет монтироваться труба. Сохранять тепло поможет заслонка в трубке. Для нее надо будет вырезать круг из металлического листа. Одну крайнюю часть прута из стали нужно согнуть. После этого в трубке понадобится проделать несколько параллельных отверстий. Далее монтируется прут, после чего к нему приваривается круглая заслонка.

Схема устройства кирпичного ограждения для буржуйки.

Трубу дымохода следует устанавливать под углом 45°. Если она будет проходить через углубление в стенке, в этом месте деталь надо обмотать стекловолокном, после чего закрепить цементной смесью.

Чтобы исключить появление ожогов от прикосновения к раскаленной печке, понадобится с нескольких сторон соорудить экран для защиты из стали и расположить на расстоянии 50 мм. Если есть желание увеличить коэффициент тепловой отдачи, конструкцию можно обложить кирпичом. После того как топка будет окончена, кирпич еще некоторое время будет обогревать дом. Кладку следует выполнять на расстоянии 12 см от корпуса из металла.

Подушка воздуха может стать защитой тепла.

Для ее реализации в кладке сверху и снизу надо проделать отверстия для вентиляции.

Вторая жизнь газового баллона

Хорошая идея для небольшой печки — вторично использовать емкости, способные выдерживать большой жар. О бочках мы уже говорили, а как вам, например, буржуйка из газового баллона или даже двух? Эти емкости хороши тем, что позволяют самому сделать печку для дачного дома или гаража, как вертикального расположения, так и горизонтального.

Для создания такой буржуйки-печи понадобятся следующие инструменты:

• сварочный аппарат;
• шлифовальная машинка с кругами;
• дрель со сверлами;
• щетка с металлическим ворсом;
• рулетка и строительный карандаш для разметки;
• молоток, зубило, плоскогубцы.

Материалы для изготовления своими руками печки нужны такие:

• 1 или 2 газовых баллонов;
• Металлический лист для зольника и варочной плиты (толщина должна быть не менее 3 мм);
• чугунные дверцы (подойдут старые, например, от дровяной печи, или сделанные своими руками из листового металла);
• труба для дымохода;
• толстая металлическая арматура для изготовления ножек и колосниковой решетки.

Перед началом работы в баллоне из-под газа следует открыть вентиль и оставить в таком состоянии минимум на 12 часов, чтобы емкость проветрилась. Другой способ очистки баллона – заполнить его доверху водой, а позже полностью опорожнить.

Буржуйка из газового баллона

Для вертикальной буржуйки-печи газовый баллон ставят в стандартное для него положение, освобождают горловину и делают разметку под будущие топку и поддувало. Отмеченные куски вырезаются шлифмашинкой. Отдельно изготавливается колосниковая решетка — для этого резанную по нужным размерам арматуру приваривают в отмеченных снизу баллона местах.

К баллону привариваются петли, на которые навешиваются дверцы. Далее оборудуются щеколды, которые призваны обезопасить и поднять эффективность работы буржуйки. Сверху или сбоку баллона приваривается труба для отвода дыма.

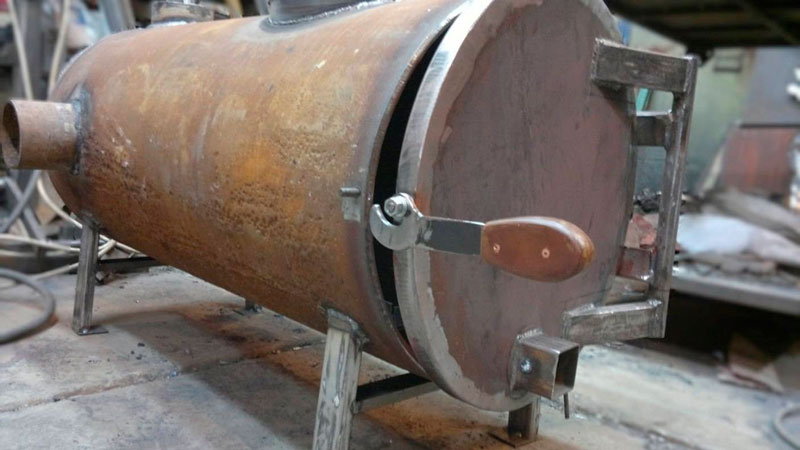

Для горизонтальной буржуйки-печи баллон устанавливается на «ножки» боком. В нем вырезаются квадратное отверстие для дверцы и круглое для трубы дымохода. Вместо колосника на дне просверливается ряд дырок, а ниже баллона приваривается прямоугольная емкость для сбора золы. Печка практически готова, остается навесить своими руками дверцу и установить дымоотвод.

При желании комплектацию вертикальных и горизонтальных печек из газовых баллонов можно расширить за счет варочной панели, сделанной из прикрепленного сверху листа металла.

Буржуйка-самоделка

Сделать буржуйку своими руками несложно даже без чертежа. Для работы подойдут подручные материалы, будь то газовый баллон, молочный бидон, бочка, обрезок трубы или завалявшееся в гараже листовое железо. Определившись, что можно пустить в дело, выберете для буржуйки своими руками чертеж прямоугольного или круглого сечения камеры горения.

Например, вам нужно самому сделать отопление в дачном доме и у вас есть неиспользуемый бидон для молока (для обустройства непосредственно печки), согнутый кусок трубы (для создания дымохода) и кусок металлической арматуры с диаметром не менее 6 мм (для колосниковой решетки). Чтобы сделать из всего этого печку, достаточно дружить с инструментами, а также применить немного смекалки.

Буржуйка из бидона

Бидон устанавливается на бок – это основа нашей сделанной своими руками буржуйки, ее камера горения. Под горловиной выпиливается прямоугольное поддувало, края обрабатываются напильником. Поддувало можно оставить в таком виде, а можно приделать к нему заслонку, получив на выходе печку с регулируемой тягой.

В верхней части днища бидона нужно самому сделать разметку под дымоход (она должна быть на 2-3 мм меньше диаметра трубы). Выпиливаем отверстие и плотно загоняем в него приспособленный под дымоход кусок трубы. Половина работы сделана.

Далее занимаемся внутренностями буржуйки-печи. Своими руками делаем из металлического прута колосниковую решетку в виде «змейки». Прут вводим в горловину бидона и располагаем так, чтобы решетка встала горизонтально в будущей камере горения. Вот и все! При желании можно поставить получившуюся печку на железный поддон и стойку из кирпичей. Это поможет избежать нагрева пола, а также сведет вероятность пожара к минимуму.

Отметим, что подобный алгоритм действий можно применить также в том случае, если вы хотите, чтобы у вас появилась буржуйка из бочки. Длительным горением такие печки похвастаться не могут, но с функцией быстрого обогрева помещения справляются хорошо.

Установка колосников своими руками

Металлам свойственно расширяться в процессе нагрева. Именно по этой причине при установке колосников для камина или буржуйки необходимо сделать зазоры со всех сторон не менее 5 мм. Уступ, на который будет укладываться решетка, необходимо стесать .

Для кирпичных моделей камина охлаждаемые колосники должны располагаться ниже дверцы топки на один кирпич. Это нужно, чтобы исключить выпадание углей на пол. Разная степень нагрева по-разному воздействует на все металлы, именно по этой причине, в случае монолитной фиксации элементов. возможна деформация или трещины в кладке.

После укладки решетки своими руками пазы заполняются песком без примеси цемента. Если основу решетки составляют прутья треугольной формы, вершина должна быть направлена вниз .

Основные этапы изготовления буржуйки

1. На листе металла размечаются все детали: 6 стальных прямоугольников для стенок печи, 1 прямоугольник для создания отражателя дыма, пластины для колосника и щеколды для дверки. 2. Раскроить лист металла можно на любой металлобазе. Гильотина, в отличие от болгарки, позволяет нарезать (нарубить) его более точно. В таком случае рихтовку (выравнивание листов) делать не придется.3. Корпус печи изготавливается в виде прямоугольника. Их стороны стыкуются между собой под углом 90° и свариваются между собой.

4. Чтобы избежать ошибок, короб для печи вначале лишь прихватывается сваркой в нескольких местах, а лишь затем, после проверки его горизонтали и вертикали, его швы довариваются.

Важно! Все соединения в корпусе тщательно провариваются; для проверки швов на герметичность можно обмазать стыки мелом или керосином. 5

Сварочные швы зачищаются металлической щеткой.6. Внутреннее пространство буржуйки делится на три части: топка, камера дымооборота и зольник. Чтобы отделить топку от зольника, между ними прокладывается колосниковая решетка, на которой будет размещаться топливо. Для этого на высоте 10-15 см от низа печи с боков и на задней части короба привариваются уголки 5х5 см. на которых будет располагаться решетка

5. Сварочные швы зачищаются металлической щеткой.6. Внутреннее пространство буржуйки делится на три части: топка, камера дымооборота и зольник. Чтобы отделить топку от зольника, между ними прокладывается колосниковая решетка, на которой будет размещаться топливо. Для этого на высоте 10-15 см от низа печи с боков и на задней части короба привариваются уголки 5х5 см. на которых будет располагаться решетка.

Совет. Колосник лучше изготавливать из 2-3 разъемных частей. В противном случае при замене прогоревшей решетки ее будет трудно достать из топки.

7. Решетка сваривается из толстых прутков стали или полос шириной 30 мм. Они крепятся к 2 ребрам жесткости – прутьям диаметром 20 мм. Так как колосники с течением времени прогорают, такую решетку лучше делать съемной.

Изготовление колосниковой решетки

8. На расстоянии 15 см от верхней части короба привариваются два прочных прута, на которых будет размешаться один или два съемных отражателя – толстостенных листов металла, которые будут задерживать поток горячих газов и отправлять их на дожиг. При этом они не должны полностью перекрывать печь. Чтобы горячий дым имел возможность поступать в трубу, от передней (для первого листа) и задней части печи делается отступ около 8 см.

Схема прохождения газов в простейшей буржуйке и печи с установленным отражателем

9. Далее заваривается верхняя часть короба, а затем в ней вырезается отверстие для трубы .

Отверстие для трубы

10. Передняя часть печи с вырезанными в ней отверстиями для дверок топки и зольника, приваривается последней. 11. Размер дверки топливника должен быть достаточным, чтобы можно было без усилий закладывать топливо и менять колосники. Отверстие для зольника делается чуть меньше. 12. Петли привариваются вначале к дверке, а затем и корпусу буржуйки. Их можно купить готовыми или сварить из двух трубок разного диаметра. Ручки для дверки могут изготавливаться из полосы металла или прутка.

Важно! При креплении дверок следует подгонять их к корпусу как можно плотней; для этого производится их рихтовка (выравнивание) и зачистка наждачным кругом. Клиновые щеколды, закрывающие дверцы, подгоняются к корпусу как можно плотней

13. На такой печи можно приготовить пищу или согреть воду. Для этого в верхней части короба прорезается отверстие необходимого диаметра. Конфорку для печи. которая будет вставляться в это отверстие, можно приобрести в любом строительном магазине.14. Для удобства пользования конструкция устанавливается на ножки или сварную подставку из труб.15. Дымоходная труба присоединяется к печи с помощью гильзы. 16. Для вставки заслонки-шибера. регулирующего выход дыма, в трубе просверливаются два отверстия. Прут металла вставляется в отверстия и сгибается под 90°. К нему в центре трубы прихватывается «пятак» из металла – шибер, диаметр которого должен быть чуть меньше диаметра самой трубы на 3-4 мм.

Шибер для регулировки выхода дыма

Буржуйка из двух бочек

Еще больше разных самодельных буржуек. Конструкций очень много. От самых элементарных, до достаточно сложных конструкций.

Самый распространенные отопительные приборы для гаражей и дач — буржуйки

Очень интересен вариант этой буржуйки из вложенных одна в другую двух бочек разного диаметра. Как ее сделать: нужны две бочки разного диаметра, кирпичи вместо ножек (можете приварить, если будет желание, металлические), дверцы и петли, металл для изготовления колосника и крышки. Нужны будут галька, глина и песок для изготовления засыпки.

Буржуйка из двух бочек

1. Начнем с изготовления засыпки: гальку, песок и глину перемешать и прокалить на огне.
2. Прорезаем в обеих бочках одинаковые отверстия для поддувала и закладки топлива. Но сделать это нужно со смещением. Начинаем с меньшей бочки. Вырезаем дверцу поддувала на 2-3 см выше дна, над ней на 10-15 см выше дверцу для закладки топлива. Делаем тоже в большей бочке, но нижнее отверстие уже на расстоянии 10-15 см от дна, соответственно, вторая дверца тоже выше (расстояние между дверцами в точности как на меньшей бочке).
3. В меньшую бочку над отверстием для дверцы поддувала навариваете круг-колосник, в котором вырезаны отверстия.
4. На дно большей бочки насыпаем подготовленную засыпку. Уровень подбираем так, чтобы отверстия под дверцы совпали. Причем бочки соприкасаются лицевыми сторонами, а сзади остается приличное расстояние. Это все расстояние заполняете той же засыпкой, хорошо ее уплотняя.
5. Совместив отверстия, свариваете их по периметру, привариваете петли и дверцы, устанавливаете замки.
6. Дальше нужно установить крышку печи, вырезав в ней отверстие под дымоходную трубу, и хорошо ее приварить.
7. Последний этап – установить дымовую трубу.

Все, буржуйка из бочки готова. Уникальность этой конструкции в том, что она дает более мягкое тепло: большая часть жесткого излучения поглощается засыпкой. Эту конструкцию можно, наверное, даже заполнить камнями, доработав крышку, чтобы была возможность обслуживать камни (менять разрушенные).

Какую бы конструкцию вы ни выбрали, существуют некоторые правила, которых стоит придерживаться в целях соблюдения пожарной безопасности:

• Печь любой конструкции необходимо ставить на основание из пожаробезопасных материалов, например, жаростойкой плитки, кирпича или листов асбокартона.
• Размеры печи должны быть таковы, чтобы пространство перед печью до стены было не меньше 1,2 м.
• Нельзя располагать металлическую печь ближе чем на 1 м от стены. В случае если стена бани оббита металлом или оштукатурена слоем не менее 2,5 см это расстояние можно сократить до 80 см.
• Также очень важна достаточная изоляция дымохода. Безопаснее всего делать его из сэндвич трубы .

Соблюдайте эти нехитрые правила, и ваша самодельная металлическая печь для бани будет долго радовать вас отличной работой и крепким жаром. Прочитать подробнее о том, как устанавливать печь можно в статье «Как установить металлическую печь для бани» .

Схемы буржуек

Основным достоинством печки прямоугольной формы. в отличие от овальных изделий, выполненных из труб или газовых баллонов, заключается в большей площади прогреваемой поверхности, поэтому ее КПД будет гораздо больше. Оптимальный размер для буржуйки 800х450х450 мм. Печь таких размеров не займет много места и легко поместится даже в небольшом помещении.

Простейшей конструкцией является печка «Гном», которая состоит из короба с приваренной к нему трубой

Важным отличием печи Логинова является наличие двух пластин (отражателей ) в верхней части топочного отделения. Так как путь продвижения газов при этом увеличивается, теплоотдача такой буржуйки существенно выше, чем у обычной металлической печи.

Совет. Если требуется уменьшить размер печи Логинова, то изменять желательно лишь ее ширину. При изменении длины и высоты конструкции ее эффективность может существенно понизится.

Подробная схема буржуйки Логинова

Делаем буржуйку на отработке

Солярка и отработанное машинное масло – очень калорийное топливо. Если оно достается вам недорого, то нет смысла связываться с дровами и углем, проще изготовить надежную печь – капельницу. Ее принцип действия заключается в сжигании отработки, капающей внутрь раскаленной чаши. Причем по пути жидкое топливо успевает прогреться, так как проходит через маслопровод, встроенный внутрь трубы – дожигателя. Устройство буржуйки капельного типа подробно изображено на чертеже.

Для эффективного сгорания масла воздух в печку нагнетается с помощью вентилятора, а отработка течет естественным образом из бачка, подвешенного к стене рядом с отопителем. Другой вариант – принудительная подача горючего путем создания давления в топливной емкости (например, ручным насосом).

В качестве корпуса печи может выступать как труба Ø219 мм, так и пропановый баллон диаметром 30 см. Изготовление масляной буржуйки своими руками – задача несложная, главное, правильно сделать отверстия и прорези в дожигателе и проложить топливопроводную трубку к чаше, установленной на дне. Полное руководство по сборке представлено в другой нашей статье. Ближе познакомиться с работой отопителя вы можете из видеоролика:

Увеличиваем КПД печи

Буржуйка способна обогреть помещение буквально за считанные минуты. Причем в топку можно закидывать все, что попадется под руку: так как в ней нет разветвленной сети дымоходов, и дым в ней выходит «напрямую», можно не опасаться, что они забьются.

Но если обычная отопительная печь, устанавливаемая в помещениях для постоянного проживания, имеет разветвленную сеть дымоходов, которые задерживают тепло, в буржуйке оно выходит напрямую в трубу, поэтому ее КПД не слишком велик. Именно поэтому она слишком уж «прожорлива» и требует немало топлива.

Чтобы снизить потребление топлива, можно воспользоваться следующими советами бывалых печников:• дверка в топку и поддувало в такой печи должны быть максимально герметичными; в противном случае подача воздуха в буржуйку увеличится, и топливо будет слишком быстро прогорать;• для регулировки выхода теплого дыма в дымоходе желательно предусмотреть заслонку-шибер ;• рядом с печью можно предусмотреть боковые металлические экраны на расстоянии 5-6 см от печи, в таком случае она будет отапливать помещение не только за счет излучения тепла, но и с помощью конвекции (циркуляции теплого воздуха);• буржуйка, «одетая» в металлический кожух, поможет сохранить тепло гораздо дольше;

Буржуйка в кожухе

Круглая печь с камерой дожига и кожухом с тепловой пушкой

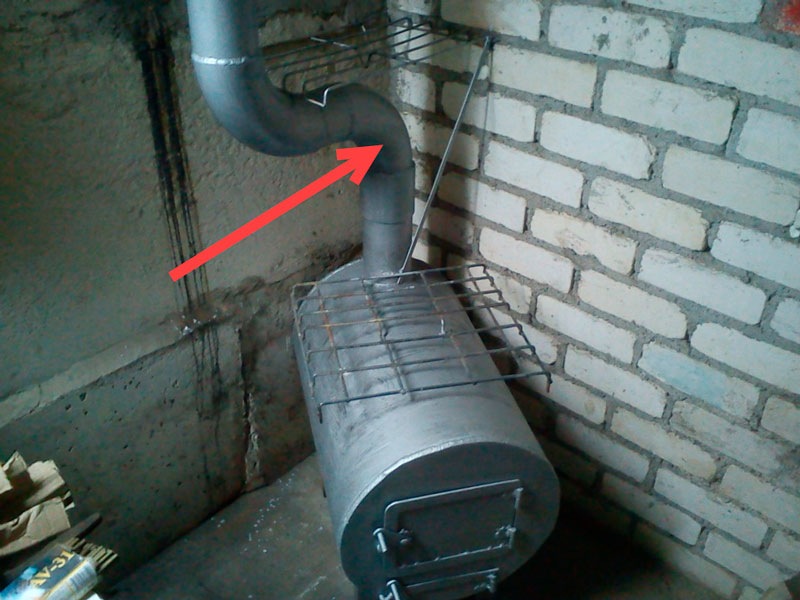

• для задержки тепла в помещении следует нарастить в трубе колена; однако при этом в них будет задерживаться сажа, поэтому желательно создать сборно-разборную конструкцию; • трубе можно также придать ступенчатую форму: расположить колена поэтапно, при каждом шаге делая поворот на 30°; при этом каждое из колен должно быть надежно прикреплено прутками к стене;

Печь с коленами для дымохода

• пропускная способность дымовой трубы должна быть меньше производительности самой печи, в таком случае горячие газы будут уходить в трубу не сразу; ее диаметр должен быть лишь в 2,7 раза больше, чем объем топки, к примеру, при объеме топки 40 л диаметр должен быть равен 110 мм;• можно увеличить КПД печи и с помощью обдувки дымохода вентилятором – это превратит печь в своеобразную дымовую пушку;• для уменьшения циркуляции воздуха дрова в печи должны укладываться максимально плотно; если же она отапливается углем, ворошить образовавшуюся золу нужно как можно реже;• для регулировки притока воздуха дверку в поддувало можно сделать регулируемой, снабдив ее вертикально расположенными щелями и задвижкой. которая будет перекрывать эти щели;• чтобы увеличить площадь обогрева, ее можно оребрить, то есть приварить на ее корпус перпендикулярно печи полосы из металла ;• если поставить на печь пару ведер или металлический ящик с песком. то они будут накапливать тепло и хранить его даже после угасания печи; песчаную засыпку или теплоаккумулятор из камней можно зашить и внутри металлического корпуса печи;

Схема буржуйки с песчаной засыпкой, печь изготовлена из трубы диаметром 500 мм, ее длина составляет 650 мм

• печь, обложенная 1-2 слоями кирпича. будет хранить тепло гораздо дольше;

• имеет значение и объем печи: чем больше площадь её стенок. тем больше тепла они будут отдавать в помещение;• кирпичи или металлический лист. на которые устанавливается печь, помогут не только обезопасить помещение от пожара, но и сохранять тепло.

Видео по теме: Печь буржуйка своими руками

Устройство дымохода

• Чтобы через трубу слишком быстро не уходило драгоценное тепло, она должна иметь особую конструкцию. Такое устройство имеет две основных части: вертикальная высотой от 1,2 м, устанавливаемая под углом 90° над печью и наклонная часть, называемая боровом. длиной 2,5-4,5 м и более, в которой дым догорает. Именно боров дает до 1/4 тепла всей печи.

Боровы печной трубы

• Человек высокого роста может задеть нагретую трубу, поэтому боров должен иметь защитный кожух в виде сетки. Во избежание ожогов расстояние от пола до этой трубы должно составлять 2,2 м. Вертикальная часть трубы, исходящая от печи, дополнительно обматывается теплоизоляцией.

Важно! Труба должна располагаться вдали от оштукатуренных стен на расстоянии 1,2 м. Расстояние от деревянных конструкций – 1,5 м

Совет. Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке.

Вывод дыма через окно

Теплый кирпич

Буржуйка на дровах, угле и других видах топлива способна значительно повысить свой КПД. Для этого достаточно своими руками возвести вокруг нее экран из глиняного обожженного кирпича. Если внимательно посмотреть на чертежи такой мини-постройки, то видно, что кирпичи укладываются на небольшом расстоянии от стенок печки (примерно 10-15 см), а при желании и вокруг дымохода.

Кирпичный экран для буржуйки

Кирпичам требуется фундамент. Хотите, что кладка прослужила долго? Тогда заливайте основание за один раз, чтобы образовался монолит. Материалом для фундамента лучше брать бетон, который следует заармировать своими руками стальной арматурой. Слой армирования желательно делать приблизительно на расстоянии 5 см от поверхности бетонной подушки.

Внизу и вверху кирпичной кладки делают отверстия для вентиляции, которые будут обеспечивать движение воздуха (вверх будут уходить нагретые массы, снизу – поступать холодные потоки воздуха). Вентиляция также продлевает жизнь металлических стенок буржуйки, отодвигая момент их прогорания за счет охлаждения циркулирующим воздухом.

Кирпичи, выложенные вокруг печки, накапливают тепло, а потом долго отдают его, согревая воздух в помещении даже после того, как буржуйка потухнет. Кроме того, кладка из кирпича дополнительно предохраняет окружающие печку предметы от возгорания.

При желании из кирпича можно полностью выложить печку. Такое сооружение выгодно тем, что прослужит долгие годы без дополнительных усилий со стороны владельца. Однако есть и определенные недостатки. К минусам этого варианта можно отнести следующее:

• процесс выкладывания такой печки достаточно трудоемкий и подходит лишь тем людям, кто имеет опыт каменной кладки своими руками;
• буржуйка из кирпича довольно дорого стоит, так как требует использования огнеупорных материалов, в числе которых шамотный кирпич и специальная глина для раствора.

Для того чтобы получилась небольшая буржуйка на дровах достаточно выложить конус размером 2 на 2,5 кирпича, в высоту – 9 кирпичей. В топочной камере 2-4 ряды выкладываются из шамотного кирпича. Обычный глиняный обожженный кирпич подойдет для дымохода, в который нужно не забыть вставить гильзу из нержавейки.

Каким бы ни был способ изготовления своими руками миниатюрной печки или камина-буржуйки, делаете вы их по чертежу или на глазок, главное, что на выходе вы получаете эффективный отопительный прибор, а в расширенной комплектации еще и варочную поверхность для приготовления пищи. Осмотритесь вокруг в поисках подходящих материалов (бочки, листового железа и пр.) и вперед, к собственной самодельной печке или даже камину-буржуйке!

Как сделать дровокол своими руками? Как установить сэндвич-дымоход своими руками Построить дымоход для котла своими руками не сложно Металлическая печь своими руками Как самому сделать коптильню дома или на даче

Сборка эффективной буржуйки

Общеизвестно, что обычным железным печкам свойственен малый КПД (около 45%), поскольку значительная часть тепла уходит в трубу вместе с дымовыми газами. В нашей конструкции реализовано современное техническое решение, применяемое в твердотопливных котлах – установка на пути продуктов горения двух перегородок. Огибая их, газы передают тепловую энергию стенкам, отчего КПД становится более высоким (55—60%), а буржуйка – экономичнее. Принцип действия агрегата отражает чертеж – схема:

Для изготовления вам потребуется листовая низкоуглеродистая сталь 4 мм в толщину, кусок трубы Ø100 мм и металлопрокат для ножек и колосниковой решетки. Теперь о том, как сделать экономную буржуйку:

1. Нарежьте заготовки из металла согласно чертежу и выполните проемы для дверец топливника и зольника.
2. Сварите из уголков или арматуры колосниковую решетку.
3. Из вырезанных частей изготовьте дверцы с запорами.
4. Соберите агрегат на прихватках, а затем проварите швы всплошную. Поставьте патрубок дымохода и ножки.

Совет. Нижнюю перегородку, сильно нагреваемую пламенем, лучше сделать из более толстого железа – 5 или 6 мм.

Для лучшей теплоотдачи мастерами практикуется приваривание к корпусу дополнительных наружных ребер, как это сделано на фото.

И в частном дачном домике, и собственном гараже или мастерской всегда неплохо иметь мобильную или стационарную печку-буржуйку. На сегодняшний день в продаже представлено немало разных моделей этих отопительных приборов, но стоить они могут недешево. Поэтому, если есть опыт работы с металлом, подходящий материал и нужные инструменты, часто печки делают самостоятельно.

Какую модель буржуйки на дровах своими руками выбрать – это решать мастеру, так как эти самодельные приборы могут иметь самый различный вид и изготавливаться как из нового материала, так и из подручных металлических предметов.

Народные умельцы научились приспосабливать для изготовления печек-буржуек металлические бочки со стенками, имеющими толщину в 2,5—3 мм, газовые или кислородные баллоны, трубы среднего диаметра, металлические листы и даже диски от больших автомобильных колес.

Инструменты для изготовления буржуйки

Для работы с металлом будут нужны специальные инструменты, некоторые из них имеются почти в каждом частном доме, а другие придется прикупить или же арендовать.

• Угло-шлифовальная машинка — «болгарка» и расходный материал в виде отрезных дисков и шлифовальных кругов.
• Аппарат для сварки, мощностью 200 А, и также расходный материал – электроды Ø 3 и 4 мм. Кроме этого, обязательно понадобится специальная маска и защитный костюм.
• Щетка металлическая.
• Молоток-шлакоотделитель.
• Измерительные инструменты — складной метр, длинная металлическая линейка, рулетка, мел или маркер.
• Плоскогубцы, молоток, зубило.
• Дрель со сверлами по металлу различных диаметров.

Выбор модели печки чаще всего зависит от того, где ее планируется расположить, так как для жилых помещений требуется более эстетичный внешний вид отопительного прибора и повышенная безопасность. Поэтому для установки в доме лучше всего подойдет вариант, изготовленный из металлических листов или отрезка трубы среднего диаметра.

Для гаража подойдет любая из существующих моделей, но лучше выбрать такую, которая поможет не только принести в помещение тепло, но и согреть воду.

Чтобы окончательно определиться с выбором, стоит рассмотреть разные варианты и ознакомиться с процессом их изготовления.

Печка из газового баллона

Выполнение монтажа буржуйки из баллона может проходить по-разному:

• С использованием одного баллона с вертикальным или горизонтальным его расположением;
• С использованием двух баллонов, которые устанавливают друг на друга перпендикулярно.

Вторая модель даст больше тепла, так как нагревающаяся площадь печи получается практически в два раза больше.

Баллон сам по себе имеет аккуратный вид, на нем можно сделать варочную поверхность, и если придать готовой печке достойную внешность, то ее можно установить даже в жилом помещении.

Материалы для изготовления

Для изготовления первой модели понадобится один баллон, для второй, соответственно, два, но кроме этого для изготовления печи потребуется:

• Стальной лист толщиной не менее 3 мм — из него будет изготовлена перемычка между топкой и зольником, а также варочная плита.
• Если хочется, чтобы печь выглядела более респектабельно, то нужно приобрести готовую чугунную дверцу с литым рисунком для топки и зольника.
• Если же внешний вид не столь важен, то дверцу можно изготовить из фрагмента металла, вырезанного из самого баллона или из стального листа.
• Труба для дымохода диаметром в 90 — 100 мм.
• Арматурный прут диаметром в 12 — 15 мм или стальной уголок для изготовления колосника и ножек. Колосник из чугуна также можно приобрести в специализированном магазине или колосником может послужить дно уложенного горизонтально баллона, в котором просверливают отверстия.

Любую из моделей можно изготовить не только из баллонов большого размера, но и из маленьких — это будет зависеть от места, которое для печи отведено.

Подготовка газового баллона

Перед началом работ баллон нужно подготовить, тем более, если емкость не новая, а уже была в эксплуатации. В этом случае, внутри баллона всегда может оставаться определенная концентрация газа, и при возникновении искры во время его резки возможен взрыв. Нельзя пренебрегать мероприятиями по соответствующей подготовке емкости, так как проводить работы будет крайне опасно.

Подготовка проводится в такой последовательности:

• Первым делом откручивается вентиль, который расположен сверху баллона, освобождается отверстие, в которое он установлен. Емкость оставляют на улице или в хозяйственном помещении примерно на сутки, заполнив ее до верха водой.
• По истечении этого времени вода из баллона сливается. При этом нужно учесть, что жидкость будет иметь неприятный запах, поэтому сливать ее нужно поодаль от жилья.
• Промытый баллон вполне может использоваться в работе, так как вместе с водой из него должны удалиться последние остатки газа.

Изготовление вертикальной печи из баллона

• Первым шагом подготовленный баллон размечается — на нем обозначаются расположение топки и зольника. Для этой процедуры понадобится маркер и гибкая измерительная рулетка —  благодаря ее достаточно жесткой, но эластичной ленте можно вымерить и расчертить места расположения дверец.

• Следующим этапом идет аккуратное вырезание отмеченных частей с помощью «болгарки». Вырезанные фрагменты почти всегда используются для дальнейшей работы.

• Эти элементы обваривают, добавляя бортики, петли и задвижку-ручку, и из них получаются отличные дверцы.
• Далее измеряется внутренний диаметр баллона, и по этому замеру из толстой проволоки сворачивается кольцо, которое станет основой для приваривания арматуры. Таким образом, изготавливается колосник для топки.
• Затем, намечается уровень установки колосника. Решетка должна располагаться на 30 ÷ 50 мм ниже края вырезанного проема для дверцы топки. Колосник становится, таким образом, разделителем камеры зольника и топки. Арматурные прутки привариваются на расстоянии друг от друга  8 ÷10 мм.

• К одной из сторон отверстия топки привариваются петли, закрепленные на дверце. Очень важно точно выверить место установки, чтобы дверцы легко закрывались и открывались.

• На противоположной стороне от петель закрепляется открытая сверху петля-крючок для задвижки. Она должна надежно держать дверцу закрытой в то время, когда топится печь.
• Таким же образом закрепляется и дверца на поддувале-зольнике.
• Рекомендовано срезать верхнюю часть баллона для приваривания сверху круглой металлической панели, которая будет исполнять роль варочной плиты.
• Дымовая труба может выводиться как через верхнюю часть баллона, так и через заднюю или боковую стенку печи. Если выбрать второй вариант, то верхняя варочная панель будет гораздо больше, так как будет освобождена от дымоотводной трубы.

Если баллон будет стоять вертикально, он займет гораздо меньше места, чем горизонтальный вариант, но нужно помнить и о том, что любая печь должна быть расположена на расстоянии 200 мм от стены, а сами стенки необходимо закрыть жаростойким материалом.

Эффективная буржуйка из двух газовых баллонов

Для изготовления такой буржуйки понадобится два баллона, которые, нагреваясь, способны намного быстрее протопить помещение. Кроме этого, при желании, в вертикальной части печи вполне возможно устроить водогрейный бак, если внутрь установить герметично заваренную емкость, вывести наружу кран и врезать патрубки для подачи и отбора воды.

• Первым шагом идет подготовка баллона, который будет стоять горизонтально. С него срезается верхняя часть, так чтобы получилось круглое отверстие диаметром примерно на 30 – 35 мм меньше внутреннего диаметра баллона.

• В донной части будущей топки несколькими линиями высверливаются отверстия диаметром 10 — 12 мм, которые будут в данном случае служить своеобразной колосниковой решеткой.

• Под этим «колосником» приваривается металлический короб — это будет зольник-поддувало. На него затем необходимо установить плотно закрывающуюся дверцу, предотвращающую выпадение углей и золы наружу. В качестве регулятора поступления воздуха она использоваться в данной модели не будет.
• Рядом с зольником привариваются ножки из уголков или арматуры.

• Сверху горизонтально расположенного баллона, со стороны, противоположной дверце топки, вырезается круглое отверстие, на которое будет устанавливаться вертикальная часть печи.

• Устанавливается дверца, которую лучше всего будет изготовить из оголовка другого баллона. В центре вырезается отверстие, в которое вваривается патрубок диаметром порядка 76 мм. Этот патрубок оснащается задвижкой, с помощью которой можно регулировать поступление воздуха в топку, а значит – и интенсивность горения дров. Дверные петли рекомендовано расположить сверху – под действием своей тяжести крышка будет надежно закрывать окно топочной камеры и минимизировать подсасывание воздуха.

Далее переходят к работе над подготовкой второго баллона.

• Самым сложным в подготовке верхней, вертикальной части буржуйки является процесс разметки и вырезания определенной формы, которая идеально подойдет для надевания и приваривается к горизонтальному корпусу.

• В данном случае в вертикальной части печи устроена камера дополнительного теплообмена, т.е. дым, попадая в этот отдел, не сразу уходит в трубу, а задерживается в устроенной камере.

• Для этого внутри вертикального корпуса ввариваются на определенном расстоянии, которое может варьироваться от 250 до 400 мм, металлические пластины с отверстиями. Отверстия должны быть вырезаны ближе к краю металлической круглой детали. При их установке, отверстие на первой перемычке должно быть расположено на противоположной стороне от отверстия на второй перемычке и так далее. Оптимальным вариантом в данном случае будет монтаж трех подобных перемычек, расположенных равноудалённо друг от друга.
• Вертикальный узел с уже смонтированными перегородками устанавливается и приваривается сверху к горизонтально установленному корпусу. На верхний баллон приваривается патрубок для подключения дымохода.

      Видео: буржуйка их двух газовых баллонов

Буржуйка из баллона, установленного горизонтально

Этот вариант буржуйки изготавливается из одного баллона, а технология ведения работы во многом схожа с вариантом, описанным выше. Поэтому стоит рассмотреть лишь отличие некоторых элементов.

• Вместо вертикального узла в задней верхней части баллона вваривается только патрубок для присоединения дымоходной трубы.

• Для топочной дверцы вырезается прямоугольное отверстие – его вполне можно подогнать по размеру к готовой чугунной дверцы. Если она будет приобретаться в магазине, то стоит обратить внимание на дверцы, предназначенные для поддувальных отверстий кирпичных печей — иногда они идеально подходят для буржуйки из баллона.

• Можно сделать дверцу и из вырезанной из баллона прямоугольной части. Она по размеру сторон хорошо подойдет для получившегося отверстия, но посередине нее останется отверстие от вентиля. Его необходимо будет заварить вырезанной из металлического листа заплаткой.
• И в предыдущем, и в этом варианте может быть добавлена варочная плита. Для этого, например, из стального прутка, толщиной в 5 — 8 мм, сгибается прямоугольник, который приваривается на емкость, создавая небольшую, но достаточно ровную поверхность.
• Можно вместо проволоки использовать две стальные полосы, привариваемые с двух сторон баллона на всю его длину.

Буржуйка из бочки

Буржуйка, изготовленная из бочки, более объемна и занимает намного больше места, чем печь из баллона. Именно поэтому она способна обогреть помещение с большей площадью. Такая печь также может быть горизонтальной или вертикальной, но как первый, так и второй вариант  применяют для обогрева не только хозяйственных и технических помещений, но и жилья.

Для изготовления этой буржуйки, понадобится металлическая бочка, стальной лист и дымоходная труба диаметром 100—150 мм.

Вертикальная буржуйка

• Бочку измеряют и размечают на ее поверхности места расположения дверец поддувала и топки, а также место разреза. Оно должно проходить ниже края топки на 30 ÷ 50  мм.
• Затем бочка разрезается на две части, и с каждой из них работа вначале ведется отдельно.
• Из стального листа вырезается круглая пластина, равная по диаметру размеру бочки. В ней предусматривается отверстие для прохождения патрубка дымохода.
• В верхней части бочки также вырезают отверстие таким образом, чтобы его можно было совместить с отверстием на круглой детали, которая станет варочной панелью.
• Патрубок дымовой трубы вваривается в отверстие в бочке, а затем сверху, через отверстие на трубу продевается и укладывается варочная панель, которая приваривается к бортикам бочки. Созданное между ними воздушное пространство, составляющее высоту бортика, поможет на более долгий срок сохранить варочную панель горячей.
• Далее к нижней стороне верхней части также приваривается круглая металлическая деталь с прорезанными в ней отверстиями — колосник. Другой вариант — приварить два полукруглых кронштейна под готовый чугунный колосник. На фото хорошо видно, как выглядят и расположены эти элементы.
• Когда дно и верхняя панель этой части печи готовы, можно по сделанным ранее разметкам, вырезать отверстие для дверцы топки.
• Вырезанная часть обваривается вокруг металлическими полосами, на дверцу закрепляются петли и ручка с вертикальной задвижкой.
• Далее петли для дверцы и крючок для задвижки привариваются к корпусу. Этот процесс нужно выполнять очень аккуратно, точно рассчитывая расстояния для установки, так как дверь должна легко открываться и закрываться, а задвижка свободно входить в устроенный крючок держатель.
• В нижней части бочки прорезается проем для поддувала-зольника. Готовится и навешивается дверца – так же, как и в случае с топочной камерой.
• После этого обе части соединяются в единую конструкцию сварным швом.

Горизонтальная буржуйка из бочки

Процесс изготовления горизонтального варианта буржуйки из бочки проводится почти таким же образом, что и из баллона.

• В верхней плоскости размечается и вырезается окно, на которое будет установлена дверца, изготовленная из вырезанного куска металла. Соединения дверцы с петлями и петель с корпусом производятся с помощью заклепок.

• Штатное отверстие для сброса давления в бочке, диаметром 20 мм, используется в качестве поддувала. Отдельной дверцы на зольник не предусматривается.
• Рекомендовано сразу изготовить подставку для размещения будущей печки. Ее делают из обрезков труб или уголка, так, чтобы полки обеспечивали устойчивость уложенной на них бочки, без люфта.

• Следующим этапом идет изготовление колосника из металлического листа толщиной в 3—4 мм. Сначала осуществляется замер площади и по полученным данным вырезается нужного размера панель, в которой высверливаются отверстия для подачи воздуха. Готовый колосник укладывается на дно бочки с таким расчетом, чтобы в самой высокой точке, по центру, расстояние между колосником и внутренней поверхностью бочки составляло порядка 70 мм. Колосник не фиксируется жестко – он должен легко сниматься для очистки печки от накопившейся золы.

• Для дымоходной трубы в задней верхней части делается специальный соединительный узел. После разметки под нужный диаметр шлифмашинкой прорезаются диаметральные щели под углом 15 º одна от другой – итого получится 12 разрезов. Получившиеся «зубья» отгибаются наверх – вставленный затем патрубок дымохода будет крепиться к ним с помощью заклепок.

Видео: простейшая горизонтальная буржуйка из бочки

Буржуйка из колесных дисков

Печку-буржуйку также можно изготовить из двух дисков от больших колес и отрезка трубы большого диаметра — ее нужно подобрать под диаметр подготовленных дисков. Высота отрезка может варьироваться в зависимости от предпочтений мастера и устойчивости конструкции, но обычно ограничиваются 300 – 450 мм.

В схеме и процессе изготовлении этого варианта буржуйки нет ничего сложного, но она скорее подойдет для технических и хозяйственных помещений, чем для жилых.

• Подготавливаются отдельные элементы будущей печки — два диска, отрезок трубы, металлический лист и труба для дымохода.
• Все три детали свариваются между собой в единую вертикальную конструкцию. Для облегчения подгонки диаметра трубы под диски допустимо срезать с последних по окружности крайнее ребро, с одной стороны.

• Далее, на трубе размечается проем под топку и вырезается шлифмашинкой.
• Вырезанную часть обваривают по периметру, устанавливают на нее задвижку и петли, получая тем самым необходимую дверцу.
• Затем, нужно сделать отверстие для поддувала, иначе огонь в печи просто не будет гореть. Для этого в нижнем диске вырезается окно размером в 100—120 мм по ширине и высоте.

• С задней части верхнего диска прорезается отверстие для дымохода и туда вваривается патрубок.
• Рекомендовано на верхний диск сделать варочную панель из стального листа толщиной в 4 — 5 мм. Она наглухо приваривается к кромке верхнего диска, становясь, таким образом, еще и дополнительным теплообменником.
• То же самое проделывают и с дном печи, чтобы устроить полноценный зольник и повысить безопасность эксплуатации буржуйки.

По сути, такая буржуйка представляет собой, скорее, огороженный металлом костер, и не отличается ни экономичностью, ни удобством использования. Впрочем, для гаражных нужд и при условии бесплатности исходных материалов — это вполне приемлемый вариант.

Видео: пример эффективной буржуйки из колесных дисков

Буржуйка «Гном»

Одной из самых популярных из всех самодельных буржуек является компактная печь, изготовленная из листового металла. Она смотрится аккуратно и может быть предназначена для установки в любом помещении. Эта буржуйка хорошо подойдет по размеру для небольших дачных домиков, так как не занимает много места и является незаменимым помощником в приготовлении пищи и обогреве комнат.

Подобную модель буржуйки можно оснастить внутренними перегородками — пластинами, тогда она получит свойства дополнительного теплообмена, а можно изготовить самый обычный корпус с разделением на топку и зольник.

Первый вариант печи долго будет удерживать тепло в помещении, а это очень важно, если дачники живут за городом с ранней весны до поздней осени, когда ночи бывают холодными.

Для того, чтобы сделать такую буржуйку, нужно приобрести стальной лист, толщиной 3 — 4 мм, дымоходную трубу, уголок 40 × 40 или 50 × 50 мм. Для конфорки крышку можно изготовить самостоятельно или купить в готовом виде.

• Опираясь на чертеж, на металлических листах вычерчивают детали буржуйки:  панели всех стенок, колосник и две пластины для закрепления их внутри конструкции.
• В передней панели вырезаются прямоугольные отверстия для топки и поддувала.  Вырезанные куски металла используются для изготовления дверец. Они обвариваются уголком и на них сразу же закрепляются задвижки и навесные петли. Затем, дверцы крепятся на передней панели.
• На эту же панель, только с внутренней ее стороны на расстоянии 150 ÷ 160 мм от верха приваривают одну из пластин, которые будут регулировать выход нагревшегося воздуха. Пластины должны быть на 80 ÷ 100 мм короче длины боковых стенок корпуса.
• После этого на заднюю стенку, на расстоянии в 70 — 80 мм от верха, приваривается вторая пластина. В комплексе две этих пластины образуют для дыма при горении печи зигзагообразный лабиринт. Благодаря этому будет прогреваться каждый из уголков корпуса буржуйки.
• В варочной панели вырезаются два отверстия — для конфорки и для дымовой трубы.
• К нижней стенке корпуса приваривают ножки из толстой арматуры или уголка. Можно выбрать вариант рамы из уголка, в которую входят ножки и основа для закрепления на ней дна и нижних ребер боковых панелей.
• Прежде чем приваривать боковые части на раму или к донной панели, на них необходимо разметить и приварить уголки на всю длину панели, они должны быть приварены на одном уровне, так как их роль – служить кронштейнами для укладки колосниковой решетки.
• В панели, приготовленной для колосника, высверливаются в шахматном порядке отверстия диаметром 12 ÷ 15 мм, на расстоянии 30 ÷ 40 мм друг от друга. Другим вариантом колосника может стать сваренная из арматурных прутьев решетка. Не следует сбрасывать со счетов и возможность приобретения готовой чугунной колосниковой решетки.
• Производятся монтаж и сварка всех стенок буржуйки. Главное – добиться полной герметичности сварных швов, поэтому иногда становится нелишней установка снаружи металлического уголка 30 × 30 мм. Это слегка утяжелит общую конструкцию, но придаст ей дополнительную прочность и надёжность.
• Приваривается верхняя крышка с дымоходным патрубком и варочной конфоркой.
• Чтобы печь выглядела респектабельно, нужно зачистить все сварочные швы и покрыть ее поверхность жаростойкой краской.

Есть смысл по боковой и задней поверхностям дополнительно установить экран, который  повысит безопасность эксплуатации печи и создаст мощный конвекционный поток горячего воздуха, значительно ускоряющий прогрев помещения. Панели экрана монтируют на стойки таким образом, чтобы они отстояли от корпуса печки на расстоянии от 30 до 50 мм.

 Видео: мастер-класс по изготовлению буржуйки из стального листа

Что следует учесть при установке буржуйки

Сделанная самостоятельно буржуйка будет приносить в дом или хозяйственные постройки тепло и уют, не доставляя при этом проблем, только в том случае, если при ее установке будут соблюдены правила техники безопасности.

• Поверхность, на которую устанавливается печь, должна быть жесткой и огнестойкой. Это может быть, например, кирпичная кладка или керамическая плитка. Можно также использовать лист асбеста, который сверху покрывается металлическим листом.
• Вокруг печи на стены устанавливают жаростойкий гипсокартон или листы асбеста. Также подойдет облицовка стен керамической плиткой или кирпичом.
• Запрещено рядом с печью, недалеко от топки располагать горючие материалы и составы.
• Дымовая труба также должна быть изолирована от горючих поверхностей при проходе через стену или чердачное перекрытие.
• Очень важно для безопасности обустроить надежную вентиляционную систему, для того, чтобы в комнате не смог скопиться угарный газ.
• Чтобы печь работала долго и эффективно для ее изготовления нужно выбирать только качественный материал.
• Перед установкой буржуйки на ее постоянное место обязательно проводят уличные испытания, обращая особое внимание на качество сварных швов и точность подгонки всех деталей.

Всем привет. Продолжаю изготовление. Уже была первая растопка и вторая, результаты в конце.
кто не читал, вот этапы постройки:
ЧАСТЬ 1
ЧАСТЬ 2
ЧАСТЬ 3

Сделал переднюю стенку, вырезал окно под дверцу топки и усилил каркасом.

Размеры подбирал чтобы можно было вынуть перегородки по диагонали. Они спокойно вынимаются, проверял.

сделал дверку из вырезанного куска передней стенки, уголков и листа металла. Снаружи имеются отверстия в нижней части, изнутри тоже, но уже сверху. Так дверка охлаждается. !сразу оговорюсь что конструкция не очень удачная, нужно внутренний лист закрепить на шпильках, а не обваривать по периметру. Он сильнее греется, расширяется и выгибает дверку наружу. Исправлю!

Так же сделал петли.

Изнутри довольно плотно.

Изготовил 4 ножки. 3 из них регулируемые по высоте.

Приварил ножки на место, сделал механизм запирания дверцы. Кусок пластины ГУРа, арматура, шаровая.
Так же сделал упоры для дверцы, она на шарнире.

Можно сказать что печь готова, начинаю обшивать воздушный контур чтобы сделать принудительный обдув.
купил лист жести 0.5мм и погнал. крепил саморезами и заклепками.
сначала низ:

Затем верх:

т.к. хотел чтобы воздух принудительно шел сверху — вниз и забирался с улицы, сделал раструб под гофру, но так случилось что вентилятор который может протолкнуть поток очень шумный, пересмотрел схему. Забор будет снизу, и подаваться по гофре вдоль гаража.

Давно валались пара начатых баллончиков термокраски, решил использовать. (цвет чистое совпадение, никакой смысловой нагрузки))))

Чтобы краска высохла ее надо прогреть, а печка посреди гаража. долго ждал когда высохнет под дуйкой, а потом взял газовую горелку, сунул в поддувало, закрыл шибер на трубе и нагрел ее градусов до 150.
Запихал ее на место, тяжелая зараза. килограмм 100 примерно.
Выложил топку огнеупорными кирпичами

И растопил. Сразу скажу с краской проперся, на баллончике написано 400градусов, НО фаренгейта. Краска выгорала, воняла. да и фиг с ней.

А теперь самое интересное, выводы:
1. Горит долго, очень долго! Охапка сухих щепок и досок в старой буржуйке сгорала за минут 15, в новой горит а потом тлеет час-полтора. Полную еще не пробовал забивать, но за 5 часов я 3 раза закидывал небольшое колличество на угли, и мне достаточно. Очень жарко.
2. Без обдува вентилятором воздух на выходе нереально горячий. Рука не терпит, поток очень мощный. Пакет мгновенно скукоживается, пластиковая бутылка кукожится быстро через секунду. думаю больше 300 градусов.
3. Краска вонючая, но уже обгорела но не отлетает.
4. труба у меня около 4 метров диаметром сотка, более чем достаточно. Заслонка закрыта на 50%, дым в помещение не идет.
5. дверку переделаю, очень не хватает гляделки. Не понятно горит или тлеет.
6. вторичный воздух похоже работает. по выгоранию краски видно что температура во второй камере почти как и в первой. Посмотреть не получается.
7. кирпичи внутри топки очень улучшают горение. из трубы даже нет намека на дым. Даже на ДСП нет вони.
8. По затратам: если не учитывать запасы железок в гараже и прочей ерунды из которой сделана печь, а посчитать что покупал в магазине она мне вышла 2120р профиль, 500р колосники, 500р жесть, 70р заклепки. Итого: 3190р. Округлю до 4000р на проволоку и газ для сварки.

Еще нужно будет понаблюдать, возьму пирометр и термометр и засеку за сколько и на сколько нагреется гараж. Посмотрю температуру горячего воздуха, сделаю забор с улицы(уж очень жарко).

Пока машина в покраске руки чешутся)
Подписывайтесь, будет интересно;)

В самых непредвиденных ситуациях всегда на помощь приходила печь-буржуйка. И по сей день она надежный помощник для владельцев дачных домиков, гаражей и даже маленьких жилых домов.

Время не стоит на месте, все меняется – и вот уже дизайнеры добрались и до буржуйки. Ее обновленный вид способен гармонично вписаться и даже приукрасить собой помещение в элитном особняке.

Нас же больше волнует вопрос не эстетический, а практический: как самому сделать печь-буржуйку, что для этого требуется? Эта статья будет в помощь тому, кто задумал самостоятельно изготовить такой вид полезного отопительного прибора.

Достоинства и недостатки буржуйки

Печь-буржуйка – довольно распространенный вид обогревательного оборудования. Она ценится за ряд положительных моментов:

1. Универсальность. Возможность использования для обогрева практически любого вида твердого сырья: дров, опилок, угля, щепок, брикетов, пеллет, торфа. Иногда в некоторых моделях в качестве топлива берется отработанное машинное масло.
2. Простота конструкции и удобство монтажа. Это позволяет сделать печь буржуйку своими руками. Причем для этого подойдет любой подручный материал.
3. Небольшие размеры и вес позволяют разместить эту конструкцию в маленьком помещении, в условиях ограниченного пространства.
4. Пожалуй, самый главный момент – отсутствие таких требований, как возведение фундамента, обустройства площадки, монтажа дымоходной трубы.

При всех положительных свойствах буржуйка, как и любое оборудование, имеет некоторые недостатки:

1. Требуется защита от выпадающих из топки элементов горения, например, угольков, искр.
2. Соблюдение правил безопасности при работе с печкой. Существует риск получения ожогов от сильно и быстро нагревающихся стенок конструкции.
3. Значительное расходование топлива при работе. Оптимальный вариант – использование буржуйки для отопления непродолжительное время.

Разновидности буржуйки

Существует множество вариаций печной конструкции типа буржуйка. Поэтому не составит особого труда выбрать именно ту модель, которая идеально подойдет к определенному помещению: будет иметь набор соответствующих технических параметров, а также удовлетворять своим внешним видом. Для изготовления буржуйки берется любой подручный материал, будь то металлический бак или труба среднего диаметра, бочка, старый газовый баллон, листы железа, толщина которых не меньше 3 мм. Главное – чтобы материал был прочный, с надежными стенками.

Что касается отопления гаража, то подходит любой вариант буржуйки, в жилом же помещении – некоторые модели будут неуместны.

Предлагаем вам рассмотреть несколько видов печки-буржуйки, их особенности, способы самостоятельного изготовления. Так, вы сможете сделать правильный выбор в пользу понравившейся модели.

Модель № 1 – буржуйка на отработанном масле

Сразу хочется заметить, что такая конструкция не подойдет для эксплуатации в жилом помещении, где постоянно находятся люди. Почему? Дело в том, что во время работы, в процессе горения масляной отработки выделяется специфический аромат, не поможет и обустройство хорошей вытяжки.

Материалы

Для создания такого варианта необходимы следующие виды материала:

1. лист металлический, несколько штук, толщиной 5 мм. Из них будем делать все детали, заготовки.
2. Трубы для выполнения некоторых конструктивных элементов.
3. Труба под дымоход.

Процесс создания

На приведенном ниже чертеже буржуйки, представлены все необходимые детали, с указанием их размеров.

Итак, всю работу по созданию буржуйки, использующей отработку в качестве сырья, разделим на последовательные шаги:

1. На листе металла размечаем все необходимые детали, после чего вырезаем их, используя шлифовальную машинку. У полученных заготовок нужно хорошо зачистить края.
2. Берем трубу, необходимой длины, и высверливаем в ней круглые отверстия. В дальнейшем при помощи этой трубы будут соединяться верхняя и нижняя емкости печки.
3. Берем верхний бак и сверху прорезаем проем необходимого размера. Этот проем будет располагаться не по центру, а сместится влево от него. Это отверстие мы подготавливаем под дымоходную трубу.
   С нижней же стороны вырезаем проем, смещая его вправо. Он послужит в качестве входа для соединительной трубы.
4. Привариваем две окружности к части трубы, по которой определяется толщина верхней емкости.
5. Точно так же поступим и с нижней частью печки. Но теперь проем для входящей соединительной трубы вырежем по центру емкости. Помимо этого, нужно прорезать еще одно отверстие – горловину, через которую будем заправлять печь топливом. На этом отверстие предусматриваем наличие сдвижной крышки.
6. С обратной стороны нижнего бака привариваем 3–4 ножки. Это обеспечит устойчивость.
7. Чтобы придать жесткость конструкции, усилить ее, оба бака соединяем между собой при помощи металлических кронштейнов.
8. Основные рабочие моменты завершены, пришло время подумать о красоте. Сварные швы тщательно зачищаем, после чего окрашиваем печку, используя жаростойкую краску. Окраска печи также позволит уберечь ее от преждевременного ржавления.
9. Последний шаг – монтаж дымоходной трубы.

Принцип работы

Работу этого вида буржуйки можно описать так: налить отработанного масла в нижнюю емкость через горловину. Далее, используя лучину или бумагу, поджечь топливо сквозь проем. Как только масляное сырье разгорится в баке, закрыть отверстие сдвижной крышкой.

Процесс горения усиливается за счет воздуха, попадающего внутрь соединительной трубы через проделанные отверстия. Воздух согревается и поднимается по трубе в верхнюю часть конструкции, при этом раскаляя поверхность емкости так, что на ней легко можно согреть чайник. Большой плюс такой модели буржуйки состоит в том, что не возникнет неприятных ситуаций с отсутствием топлива, так как у автомобилистов в гаражном помещении всегда имеется отработанное масло.

Почему нельзя тушить кипящее масло, жир, парафин водой. Если пользуетесь печкой на отработке, то обязательно должен быть огнетушитель и песок.

Модель № 2 – печь-буржуйка из металлической бочки или трубы

Для этой конструкции берется металлическая бочка либо труба, с определенным диаметром. Отличный вариант для домика на даче, а если еще красиво выполнить сборку, облагородить, то вполне хорошо будет смотреться и в жилом помещении, при этом еще и отлично обогревая.

Пошаговая инструкция выполнения:

1. Берем емкость для печки и размечаем два прямоугольника. Это будут входы для топки и зольника. Вырезаем эти отверстия.
2. Отрезанные прямоугольники не выбрасываем, так как они послужат материалом для дверок. Для этого каждая дверца доводится до необходимого размера, для чего обрамляется полосками из металла. Дальше устанавливаем ручку-щеколду.
3. Внутри емкости (бочки, трубы), отступив 10 см вниз от дверки топки, прикрепляем уголковые кронштейны. На них потом поместим колосник.
4. Колосник можно купить готовый, а можно выполнить своими руками, сваривая его из арматурных прутьев.
5. Если в качестве основы взяли трубу, то теперь следует заварить ее дно и верхнюю часть.
6. Для придания устойчивости, поднятия над полом к днищу емкости привариваем несколько ножек.
7. В верхней части бака подготавливаем проем для дымоходной трубы, куда потом ее и ввариваем.
8. Фиксируем петли и навешиваем на них дверки. Размечаем и закрепляем крюк под замок.
9. Немаловажную роль играет внешний вид, поэтому следует зачистить поверхность, швы. Покрытие печки краской, жаропрочной, позволит нашей конструкции составить конкуренцию фабричной модели.
10. Когда печная конструкция полностью собрана, необходимо подсоединить ее к дымоходной трубе, которую выводим наружу, на улицу.

Этот тип буржуйки – неплохой вариант для отопления помещения при условии достаточного пространства, так как печь довольно большого размера. Но еще один ее плюс – вместительная верхняя панель, на которой можно установить как чайник, так и сковороду.

Модель № 3 – буржуйка из газового баллона

У газового баллона практически идеальная, готовая форма для печной конструкции. Печь-буржуйка из баллона хорошо подходит для отопления гаража и дачного домика.

Рассмотрим, как можно соорудить из баллона печь:

1. Начнем с того, что срежем верхнюю часть баллона, где находился кран, и приварим сюда заглушку.
2. Далее, на дне баллона вырежем квадратный проем. Это будет вход в топку. Отрезанную часть мы не будем выбрасывать, так как из нее сделаем дверку. Нужно только обварить эту деталь, доведя ее до нужного размера.
3. Привариваем петли, устанавливаем дверку, крепим к ней ручку-замок.
4. На той стороне баллона, которая станет днищем конструкции, делаем отверстия. Они возьмут на себя функцию колосника.
5. Подготавливаем короб, выполняя его из металла меньшей толщины, и закрепляем под отверстиями – колосником. Короб будет играть роль зольника, в которого попадают остатки продуктов горения, а также одновременно выступая поддувалом. На зольник нужно прикрепить дверку.
6. Для печной конструкции осталось сделать ножки. Для этого воспользуемся трубой или металлическим уголком. С помощью сварки приладим их ко дну топливного бака.
7. В верхней части, в противоположной стороне от топки, зольника прорезаем проем и ввариваем дымоходную трубу.
8. При желании на верхней плоскости печки можно соорудить панель для варки. Делается это просто – приваривается рамка из стальной арматуры. Такая панель получается довольно вместительной, можно поставить одновременно два предмета.

Модель № 4 – прямоугольная буржуйка

По мнению многих специалистов, этот вид считается наиболее оптимальным, эстетичным, компактным из всех перечисленных до этого моделей буржуек. Такая конструкция прекрасно подходит для отопления жилого помещения.

Прямоугольная буржуйка может быть выполнена в двух вариациях:

1. Первая – это печь «Гном». Компактная, простая модель, состоящая из двух камер, топки и зольника, трубы для дымохода и ножек.
2. Вторая – более сложная, сохраняющая длительное время тепло. Это печь Логинова. Поэтому она заслуживает детального рассмотрения.

Основное назначение

Главной задачей буржуйки прямоугольного типа является отопление комнаты, размером до 15 кв. м. Обычная буржуйка характеризуется быстрой теплоотдачей, но при этом она очень быстро остывает, как только прогорят дрова. Этот минус можно частично устранить, если обложить печь кирпичами. Но это невыход, так как кирпичи значительно замедлят скорость теплоотдачи, а тепловую энергию сохранят лишь на короткое время.

Модернизация печного устройства

Внесенные изменения в конструкцию буржуйки, иной способ снабжения топливом позволили улучшить эксплуатационные свойства. При этом сохранялись ее основные положительные характеристики: быстрая теплоотдача, небольшие габариты, легкость монтажа, обустройства, без дополнительного возведения фундамента, создания капитальной трубы.

Что для этого сделали? В самом топливном баке, его верхней части, вварили 2 пластинки, которые образуют лабиринт. Таким образом, был увеличен путь прохождения газов, а, значит, они оставляют в печи большее количество тепла. За счет расширения металлических поверхностей стал более эффективным теплообмен между газами и стенками емкости.

Улучшили и противопожарные составляющие такой модели: ее дымовая труба не раскаляется, но оставаясь при этом горячей. Правильное расположение оголовка трубы обеспечит достаточную тягу. В этом случае оголовок размещается так, чтобы исключить нахождение в зоне повышенного давления, каким бы ни был ветер. Поэтому лучше будет установить его выше, чем конек крыши.

Так как существует резерв тяги, образующийся благодаря температуре печных газов, можно установить в печи еще несколько дополнительных пластин – лабиринтов. Это намного повысит результативность работы печного устройства.
Еще одна особенность такой печки – максимально плотное расположение дверец на корпусе топливного бака. Это возможно за счет выполнения качественной рихтовки и зачистки дверей на наждаке. В этом случае ручки для дверец выполняются в виде клиньев. Они непросто ручки, но и щеколды, которые заходят в зацепы.

Эксплуатация печи

Процесс использования, работы печи заключается в следующем: начинается работа с протапливания печи щепками, лучинками. Когда отсутствует тяга, снимается крышка с варочного проема, а под трубу помещается горящая бумага, и крышка снова ставится на место. Регулировать процесс горения можно путем полного или частичного открытия дверки зольника.

При достижении требуемой температуры воздуха в комнате, нужно в печку на угли положить четыре не очень толстых полена, 40 см в длину и затем хорошо закрыть дверцы. Недостаток кислорода приводит к снижению интенсивности горения, которое переходит в тление. Влажность, размер, порода древесины влияют на процесс тления, которое может продолжаться несколько часов. И все это время печь будет отдавать тепло в окружающую среду.

В утепленном доме, без щелей, даже в холодные дни с минусовой температурой можно спокойно переночевать, имея такую печь для обогрева.

Что касается опасности отравления угарным газом, то это исключается. Углерод, образуемый при горении, намного легче воздуха и печных газов, поэтому он вытягивается, выплывает через дымовую трубу. Тем более что процесс горения регулируется при помощи дверок, а не вьюшек. Даже если дверцы остались неприкрытыми, вам грозит всего лишь быстрое прогорание топлива.

Способ изготовления

Сразу заметим, что размеры можете брать свои, исходя из имеющегося в наличии материала. Мы использовали лист из стали 200х450 мм. При этом толщина у него была 3 мм.

Собрать такую буржуйку, можно выполнив следующие операции:

1. Сварить между собой стенки конструкции.
2. Приварить наверх крышку.
3. Выставить пластины лабиринта, решетку колосника, прикрепить их, используя сварку. Для того чтобы выдержать расстояние между пластинками и решеткой, расположите деревянные бруски между ними. Их не нужно потом специально убирать – они сами прогорят во время топки.Некоторые рекомендуют делать решетку для колосника не из прутьев, а воспользоваться для этого листом, на котором проделаны отверстия, 20 мм в диаметре.
4. Сделать днище для печки.
5. Смонтировать трубу для дымохода. Лучше взять стальную трубу, с толстыми стенками. Важный момент: труба должна быть цельносварной на всем участке расположения в доме. Если труба прямая, то — это просто. Когда надо вывести трубу на улицу через стену, то рекомендуется сделать шаблон из проволоки и по нему сварить трубу и повороты. Вне дома, снаружи, трубу можно нарастить, просто надевая один отрезок трубы на другой.

Почему же труба должна быть цельной в помещении, потому что в трубе под действием печных газов появляется плохо пахнущий конденсат. Именно он, просачиваясь сквозь неплотно прилегающие соединения, распространяет специфический запах.

Правила пожарной безопасности

Для повышения безопасности эксплуатации печь устанавливается на огнеупорный материал, например, кирпичи, плиту из асбоцемента. Для защиты от выпадения угольков, искр пол возле дверей накрывают металлическим листом либо укладывают кафель.

Чтобы оградить стены, предметы мебели и прочие вещи от воспламенения, на стенках буржуйки прикрепляют защитные экраны, выполненные из асбоцементных листов. В этом случае можно не облицовывать поверхности котла термостойким материалом. Экраны крепятся на резьбовые шпильки или болты с втулками.

Хотя труба не настолько горячая, как в остальных моделях, все же ее стоит пропустить через стену, используя рассечку. Она подразумевает нахождение трубы в ней, с выдерживанием расстояния в 20 см. При этом пустое пространство заполняется смесью асбеста и жидкой глины.

Вот и все правила, выполнение которых позволит обеспечить безопасную эксплуатацию.

Итог

Самая эффективная буржуйка, которую можно сделать своими руками мы рассмотрели. К сожалению, явного лидера среди них нет. Под каждые условия подходит свой вариант.

Но все же самой эффективной буржуйкой можно назвать печь на отработке. В ней КПД максимальный, т. к. имеется эффект пиролиза (догорания газов).

На втором месте идет прямоугольная буржуйка с внутренним лабиринтом газов. Это тоже значительно помогает увеличить КПД.

Хочется отметить, что каждая из печей имеет большой потенциал для доработок и усовершенствований. На просторах интернета очень много разных вариантов, как увеличить КПД буржуйки. От направления на нее вентилятора, до создания водяного контура. Эти момент мы осветим в отдельной статье.

Заключение

У каждой печки есть свои плюсы и минусы. Каждая подходит под определенные условия. Но прослужить она сможет вам долго, помогая во многих домашних делах, а не только в обогреве помещения. Для этого надо лишь хорошо обдумать, выбрать ту модель, которая подойдет именно для вашего помещения.

Но если у вас нет достаточных навыков, то вы можете всегда купить печь. На местном форуме в вашем регионе всегда найдется умелец с уже готовыми продуктами или готовый сделать печь на заказ.

Похожие статьи:

Классическая модель буржуйки

Наиболее распространённым вариантом будет стандартная классическая модель буржуйки в гараж, выполнить которую можно своими руками. Времени на ее изготовления понадобится не так уж и много, а результат будет греть душу и тело.

Принципиальный чертёж классической буржуйки для гаража с размерами

Вся работа над изготовлением буржуйки в гараж будет проходить в ниже представленном порядке:

• Сделать детальный чертеж буржуйки, на котором будут нанесены необходимые размеры;
• Отобрать нужные материалы и инструменты для работы;
• Раскроить все детали;
• Непосредственно процесс изготовления.

Как собрать буржуйку?

При сборе возникает только один вопрос: как сварить все детали так, чтобы обогреватель работал как можно эффективнее. В первую очередь, профессиональные мастера советуют сваривать дно буржуйки, две стенки и верх. Данную процедуру лучше всего провести с помощью таврового шва, который будет крепко держать стороны.

Квадратная классическая буржуйка очень проста в изготовлении

После того, как буржуйка для гаража, а вернее ее основа сделана, нужно поставить и приварить сварочным аппаратом перегородку. Она должна располагаться между поддувалом и топкой, в которой предварительно просверливаются отверстия для пепла. Проем в перегородочной части размещается на расстоянии в пять сантиметров от стенки обогревателя. Все отверстия должны быть сделаны с интервалом в полтора сантиметра между собой.

Важно! Обратите внимание на высоту установки перегородки-она должна быть поднята от дна печи не меньше, чем на 10 сантиметров, поскольку неудобно будет удалять пепел.

Затем нужно выполнить в гараже дымоход для буржуйки. В этих целях на задней части обогревательной дровяной печи делается круглая луза, к которой будет привариваться труба. Тогда же, на передней стенке проделать две прямоугольные дыры — поддувало и топка. Вырезанный материал не выбрасывается — он крепится на навесы, которые нужно максимально приблизить к верху проема, поскольку заслонки просядут при взаимодействии с высокой температурой. На дверцы поддувала и топки поставить надежные засовы, работающие при любой температуре. Сделанную переднюю стенку приваривают к ранее сделанной конструкции. Сразу же делают и ножки под корпус печи, высота их должна быть более 12 сантиметров.

Внутренний вид

Заключительным этапом конструирования печи на дровах будет установка дымохода. Самодельная буржуйка должна быть установлена в определенном месте, где риск возникновения пожара сводится к минимуму. Наиболее распространённый вариант вариант-прямая труба. Иногда ставят трубу, проходящую через крышу, но она плохо держит тепло.

Варианты дымоходов для буржуйки в гараже

Мастера советуют сделать в трубе три поворота, каждый из которых по тридцать градусов (в суме должно выйти девяносто). Затем она выводится сквозь стену, на улицу (утапливается не меньше, чем на десять сантиметров). Самым важным моментом здесь будет герметизация, иначе все отходы (дым и сажа) будут проникать в гараж. А это чревато последствиями для здоровья.

Порядок сооружения печи

Схема печки буржуйки

Перед началом сварочных работ прежде нужно будет подготовить небольшой эскиз будущей конструкции с указанием размеров отдельных ее секций. В соответствии с этим эскизом далее вы можете произвести разметку, а затем приступить к вырезке требуемых заготовок, используя для этих целей болгарку. С ее помощью из сплошного листового металла вырезаются стенки будущей печи, ее верхняя и нижняя перегородки, а также колосник. В ходе работ обратите внимание на следующие детали:

1. В первую очередь на лицевой заготовке оформляются отверстия соответствующего размера (под топку и зольник).
2. В качестве колосника может использоваться листовая заготовка с проделанными в ней двухсантиметровыми отверстиями (также можно воспользоваться старыми колосниками, подогнанными под габариты вашей конструкции).

Обратите внимание! Обычную металлическую сетку крайне нежелательно применять в качестве колосника, поскольку при высокой температуре она быстро прогорает.

Дымоход

Перед тем как поставить на печь дымоходную трубу – следует основательно продумать вопрос выбора ее конструкции. В качестве отводного канала для отработанных газов могут, конечно же, использоваться и готовые нержавеющие дымоходы, но чаще всего для этих целей применяют металлическую трубу соответствующего диаметра (не менее 120 мм). Вывод трубы на улицу обычно устраивается или через верхнюю часть гаражного строения (т.е. через крышу) или же в верхней части боковой стены – через вентиляционное отверстие, например. При ее обустройстве следует помнить о том, что для получения оптимальной тяги уклон дымохода относительно горизонта должен составлять минимум 30º. При использовании в качестве дымохода обычной металлической трубы ее толщина в нижней части канала должна быть не менее 2–3 мм, иначе она может очень быстро прогореть.

Такая буржуйка лучше греет

Специалисты считают, что повысить эффективность работы такой печи можно за счет обустройства на ее боковых стенках нескольких дополнительных ребер, способствующих повышению теплоотдачи. Также отмечается, что при желании покрасить готовую конструкцию (с целью придания ей достаточно привлекательного вида), следует выбирать специальные термостойкие краски, выдерживающие температуры до 700ºC.

Каждый владелец собственно гаража, конечно же, вправе самостоятельно решать вопрос выбора типа печи-буржуйки для его отопления. Причем выбранная вами конструкция совсем не обязательно должна «работать» на дровах или на дорогом угле. Но независимо от вида печи и при любом используемом топливе в целях пожарной безопасности необходимо предусмотреть специальный предтопочный лист, подкладываемый под ее основание.

Для его изготовления берется стальной кровельный лист, который затем окрашивается с обеих сторон и хорошо просушивается. После этого изготавливается войлочная подкладка соответствующего размера, которая пропитывается заранее подготовленной жидкой глиной (для защиты от перегрева).

И в заключение «сырая» войлочная прокладка укладывается на подготовленную ранее металлическую заготовку, после чего образовавшаяся предтопочная прослойка хорошо просушивается.

Как сделать дровяную буржуйку

При изготовлении буржуйки в гараж на дровах своими руками рекомендовано установить на нее дверцу, для регулярной прочистки от золы. Также приоткрывание ее на определенную ширину, позволяет регулировать интенсивность, с которой горят дрова за счет изменения количества подаваемого в камеру воздуха.

Особенности производства классической печки

Классическая печь изготавливается из листового металла. Также нужны, элементы арматуры, трубы, уголки, сварочная аппаратура и для резки металла.

Как сварить такую буржуйку:

1. Вырезать металлические детали: будущее дно, боковые стенки (длинная сторона равна длине дна, короткая – высоте изделия), задняя, передняя стенки (одна сторона которых равна ширине дна, вторая – высоте изделия). Предварительно создать своими руками чертежи печи буржуйки:

Фото 1. Чертеж буржуйки для гаража.

1. К стенкам: задней, боковым приварить уголки (для установки будущего колосника).

Фото 2. Чертежи своими руками самой эффективной буржуйки.

1. Необходимо создать пару дверок (для зольника, топки) с петлями.
2. В верхней детали прорезать отверстие диаметра трубы. Установить ее и гильзу.

Определяем диаметр дымоходной трубы

Этот параметр важен для определения тяги. При установке покупного изделия этот параметр можно найти в паспорте агрегата. Его также можно узнать, изучив нормативные документы о соответствии минимальных сечений и мощностей печи.

Существует 2 метода расчета:

1. Точный. Учитывает среднюю скорость (обычно 2 м/с) и температуру (около 160 градусов) передвигающихся газов; влажность и массу дров, прогорающих в топке за час В (обычно равна 5кгч).

Формула расчета:

V исх. =(B*V*(1+t/273))/3600, единицы измерения — м3/сек.

Влажность и температуру газов можно найти в таблице:

1. V камеры сгорания (единица измерения – литр)/ диаметр отверстия трубы (миллиметры)=1/2,7

Допустим, V равен 50 литрам, тогда значение диаметра трубы дымоходной будет 2,7 х 50 = 135 мм.

Буржуйка из бидона

Сырье и инструментарий:

• Бидон молочный.
• Проволока или арматура.
• Сварка, инструменты.
• Труба.

Бидон для молока изначально воздухонепроницаем, поэтому буржуйку можно изготовить за пару часов, это объясняет второе место по популярности данной методики среди способов изготовления буржуек.

Порядок создания для дачи печки буржуйки:

1. Сформировать поддувало: для этого при помощи зубила пробить заготовку или создать щель у горловины бидона серповидной формы.
2. Прорезать отверстие патрубка в области дна, в него затем вставить дымовую трубу, гильзу.
3. Из арматуры сварить колосник, постараться поместить его в заготовку без прорезания отверстий дополнительно. Для этого арматуру сгибают (если такое возможно) помещают внутрь конструкции, а затем разгибают.
4. Буржуйку сделать по чертежу.
5. Готовую буржуйку установить на ножки или на кирпичную основу.
6. Снаружи можно прикрепить отражатель для тепла и ручки, в итоге буржуйка будет с высоким кпд.

Изготовление буржуйку из газового баллона

Газовый баллон герметичен и этим способен обеспечить безопасность эксплуатации готового изделия.

Что нужно взять:

• Баллон без газа.
• Лист металлический 4 мм.
• Труба (диаметр подходящий к объему баллона).
• Арматура.
• Дверцы, уголки.
• Сварочное оборудование, болгарка.

Порядок резки и варки печи буржуйки своими руками:

1. Верхний обод баллона и кран сбить.
2. Проделать просвет под поддувало внизу баллона.
3. Приварить патрубок к дну, вставить гильзу, надеть трубу.
4. Сделать колосник, используя арматуру.
5. Приварить опору или поместить на кирпичную основу.

Технология эксплуатации

Во время пользования буржуйкой следует соблюдать важные правила:

• соблюдают безопасное расстояние между печкой и стенами;
• дымоход выводить нужно только на улицу;
• место, где труба выходит наружу, замазывают растворами;
• рядом с прибором рекомендовано поставить ящик с песком и повесить огнетушитель.

Эти рекомендации позволят увеличить срок службы печки и повысить безопасность.

Безопасная установка отопительного прибора

Крайне важно руководствоваться правилами пожарной безопасности при установке буржуйки. Лучшим местом является дальний угол помещения, противоположный воротам. Дымоход выводят только на улицу.

Нельзя ставить буржуйку вблизи автомобиля. Минимальное расстояние должно составлять 1,5 метра. По бокам и спереди конструкции лучше всего уложить стенку из кирпича. Это не только обеспечит безопасность, но и увеличит коэффициент полезного действия печи.

Если стены гаража сделаны из дерева, то печку устанавливают на некотором расстоянии. Саму стену вблизи прибора покрывают металлическим листом или бетонируют. Правильно будет у основания печки прикрепить металлический лист.

Заготовка отопительного материала

Популярным топливом для буржуйки являются дрова. Их нужно хорошенько просушить и распилить. Размер дров должен быть приблизительно 25 см. Хранят дрова в сухом, проветриваемом помещении, защищенном от осадков. Хорошо прогревает помещение дуб, береза, яблоня, вишня. Не стоит использовать ель, сосну. Они дают мало тепла и образуют во время сгорания много сажи.

Чистка печи

Печь следует периодически чистить, чтобы в дымоходе не скапливалась грязь и сажа. Для работ приобретают специальный ершик для дымоходов. Но можно приспособление сделать самостоятельно. На конце палки закрепляют щетку с жесткими щетинами:

• Перед началом работы прикрывают ветошью отверстие в топку.
• Первоначально делают несколько движений в дымоходе.
• Затем достают весь накопившийся мусор.

Все действия проводят аккуратно, чтобы не повредить поверхность конструкции.

Буржуйка из газового баллона

Буржуйка в гараж из газового баллона — второй по распространённости вариант. Так как стоимость баллона невысокая, то сделать печь на дровах будет совсем не затратно. Плюсом такого материала является то, что он имеет грубые стенки, легко обрабатываемые сварочным аппаратом и отлично держащие тепло.

В этом случае, единственной сложностью будет подготовка баллона, ведь с него необходимо выпустить весь газ. Даже если конструкция стояла несколько дней с открытым вентилем, и на первый взгляд газ вышел, то его пары могут оставаться внутри. А это очень взрывоопасно.

Существует мнение, что если срезать верх и залить вовнутрь воду, то испарение уйдет. На самом деле, это не так — шанс взрыва все равно присутствует. Но все-таки, данный вариант более безопасный, чем просто спуск газа.

Горизонтальная буржуйка

Зачастую, буржуйку с баллона делают в горизонтальном виде, поскольку по своей форме он подходит для топочной камеры. Снизу просто монтируется поддувало-пепельник, с отдельной дверцей. Но это легкий вариант. В более сложном золовник устраивается внутри баллона, но такой способ не очень рациональный.

Внутренняя конструкция буржуйки

Вместо колосниковой решетки необходимо посверлить отверстия (внизу баллона), которые будут размещены друг от друга на расстоянии сантиметр-полтора. Такие отверстия можно просверлить в три-пять рядов. При наличии настоящей решетки, в стенке баллона прорезается окошко, куда она и вставляется. Конечно же, ее эффективность гораздо больше, чем в обыкновенных просверленных отворах.

Общий вид буржуйки горизонтальной

Для дверцы топки берут отдельно вырезанный с метала прямоугольник, крепящийся на навесы. В магазинах можно купить уже готовые конструкции дверей для закрытия топки. Готовую баллонную конструкцию надо приварить к ножкам, их можно вырезать из уголков или трубы. Высоту подставки можно делать такую, чтобы было удобно разжигать и следить за печью. Сзади сделать выход для дымохода, который будет изготовлен по тому же принципу, что и в предыдущей модели.

Вертикальная буржуйка

Если гараж не располагает достаточным количеством места для того, чтобы сделать горизонтальную печь, то так же можно изготовить и вертикальную. С целью этого, баллон разделяется на две камеры, внутри приварить кронштейны. На них будет накладываться круглая, соответствующая размерам решетка (или просверлить отворы в подобранном металлическом диске). Как и в других моделях, ставят две двери — для топки и для поддувала.

Вертикальная буржуйка из баллона

Для заглушки верхней части используется лист металла. Дымоход делается из трубы диаметром десять-одинадцать сантиметров, загнутой на девяносто градусов (три раза по тридцать).

Другие варианты печей

Конечно, далеко не все выбирают буржуйки.  Многие автовладельцы в поисках самых экономных способов обогрева гаража зимой останавливаются на вариантах, работающих на отработке или от газовых баллонов. Несмотря на то, что схема работы таких печей приблизительно схожа, все же остановимся подробнее на альтернативах, чтобы вы смогли выполнить проект своими руками без какой-либо помощи специалистов.

На отработанном масле

Главное отличие такой конструкции от стандартной буржуйки — она состоит из 2 камер. Их между собой соединяют металлической трубой с отверстиями: из них как раз и выходит пламя.

• нижняя камера — предназначен для отработанного топлива, здесь оно сгорает и превращается в газ;
• верхняя камера — для смешивания образовавшегося газа с воздухом, чем оптимальнее конструкция — тем лучше теплоотдача.

Порядок работы:

1. берем листовой металл и придаем ему нужную конфигурацию, этот этап можно пропустить, если у вас есть готовая круглая либо прямоугольная металлическая емкость;
2. делаем из него нижний отдел, в который заливается отработанное топливо, изготавливаем заслонку, чтобы можно было регулировать поступающий в камеру воздух;
3. приделываем ножки снизу из толстой проволоки или любого подручного материала — обеспечат устойчивость печи;
4. в отверстие сверху вставляем перфорированную трубу с толстыми металлическими стенками — она служит опорой для верхнего отсека и постоянно подвергается воздействию высокой температуры, поэтому должна быть надежной;
5. для изготовления верхней камеры берем металлическую заготовку цилиндрической формы;
6. финальный штрих — дымоход, устанавливается сверху.

Длительного горения

Такую печь легко изготовить из старого газового баллона. Либо металлической бочки с прочными стенками. Обязательные условия:

• цилиндрическая форма;
• вертикальное расположение.

Для изготовления необходимо сварить между собой металлический круг, выполняющий функцию груза, и небольшую трубу. Они помещаются непосредственно в заготовку и обеспечивают равномерное горение топлива за счет стабильной подачи воздуха.

Сверху должна быть установлена съемная крышка, а дым выходит по трубе из верхней боковой стороны. Хорошо, если получается приварить ручки — удобство!

Дрова, опилки и любой другой вид твердого топлива закладываются как в камеру первичного сгорания — самый низ цилиндра, так и непосредственно на металлический круг. Длительного горения такие печи называют как раз из-за того, что используемая для растопки древесина медленно тлеет и выделяет газ, который и сгорает в верхней части, обеспечивая нужный уровень тепла.

Видео: авторская инструкция по изготовлению буржуйки

На что обратить внимание при установке буржуйки?

Нужно понимать, что такое приспособление для обогрева гаража не очень безопасно. А для того, чтобы минимизировать любые риски, следует прислушаться к простым правилам.

1. Внутреннее покрытие гаража должно быть сделано с материалов, которые стойки к огню (кирпич, штукатурка, плитка, железо);
2. Не размещать легковоспламеняющиеся предметы вблизи источника тепла;
3. Материалы для конструирования буржуйки должны быть качественными;
4. В помещении (гараже) должна присутствовать функционирующая система вентиляции.

Важно! В гараже требуется хорошая вентиляция для притока кислорода. При ее отсутствии огонь будет гаснуть или слабо гореть, а чрезмерное количество углекислого газа может крайне негативно отразиться на организме человека.

Где установить печь?

Наиболее оптимальный вариант для установки — в углу той стены, которая находится напротив входа. Таким образом, тепло не будет выходить из гаража. Расстояние между буржуйкой и стеной может быть любое, но для экономии места и эффективности обогрева оптимально делать расстояние в пол метра. Но это только при условии, что стены сделаны из огнестойкого материала. Ежели они деревянные, то отодвинуть печь минимум на метр, а также обложить стену огнеупорным материалом. Под низ буржуйки для гаража можно подложить металлический лист, толщина которого будет составлять минимум восемь миллиметров, или залить бетоном участок пола вокруг обогревателя (полтора метра в радиусе). Это делается для того, чтобы искры, выпадающие с буржуйки не вызвали загорание.

Буржуйка в гараже полезная вещь

Особое внимание надо отдать отдалению буржуйки от автомобиля. Оно должно превышать два с половиной метра. Если печь будет сильно натопленной, то может возникнуть угроза для покрытия автомобиля.

Печь-буржуйка из металлической бочки или трубы

Для этой конструкции берется металлическая бочка либо труба, с определенным диаметром. Отличный вариант для домика на даче, а если еще красиво выполнить сборку, облагородить, то вполне хорошо будет смотреться и в жилом помещении, при этом еще и отлично обогревая.

Пошаговая инструкция выполнения:

1. Берем емкость для печки и размечаем два прямоугольника. Это будут входы для топки и зольника. Вырезаем эти отверстия.
2. Отрезанные прямоугольники не выбрасываем, так как они послужат материалом для дверок. Для этого каждая дверца доводится до необходимого размера, для чего обрамляется полосками из металла. Дальше устанавливаем ручку-щеколду.
3. Внутри емкости (бочки, трубы), отступив 10 см вниз от дверки топки, прикрепляем уголковые кронштейны. На них потом поместим колосник.
4. Колосник можно купить готовый, а можно выполнить своими руками, сваривая его из арматурных прутьев.
5. Если в качестве основы взяли трубу, то теперь следует заварить ее дно и верхнюю часть.
6. Для придания устойчивости, поднятия над полом к днищу емкости привариваем несколько ножек.
7. В верхней части бака подготавливаем проем для дымоходной трубы, куда потом ее и ввариваем.
8. Фиксируем петли и навешиваем на них дверки. Размечаем и закрепляем крюк под замок.
9. Немаловажную роль играет внешний вид, поэтому следует зачистить поверхность, швы. Покрытие печки краской, жаропрочной, позволит нашей конструкции составить конкуренцию фабричной модели.
10. Когда печная конструкция полностью собрана, необходимо подсоединить ее к дымоходной трубе, которую выводим наружу, на улицу.

Этот тип буржуйки – неплохой вариант для отопления помещения при условии достаточного пространства, так как печь довольно большого размера. Но еще один ее плюс – вместительная верхняя панель, на которой можно установить как чайник, так и сковороду.

Плюсы и минусы самодельной буржуйки для гаража

Печь-буржуйку можно сварить из вторсырья

Как и любое отопительное сооружение, сварная печь имеет свои положительные и отрицательные особенности. Их необходимо учитывать при выборе модели.

Достоинства самодельных обогревателей:

• небольшие затраты на изготовление, в большинстве случаев для этого используется вторсырье;
• универсальность, так как можно использовать все виды топлива, в том числе утилизировать отходы;
• простота сборки, не требующая профессионального мастерства;
• быстрый нагрев помещения за счет выделения тепла по всей площади корпуса;
• возможность модернизации под плиту, водогрейное устройство и сушилку за счет дополнительных радиаторов;
• независимость от наличия света, воды, газа и прочих ресурсов центрального снабжения.

Минусы железных обогревателей:

• существенные теплопотери, сопровождающиеся большим расходом горючего;
• необходимость постоянной загрузки топлива, так как металл без его горения быстро остывает;
• выбор качественного материала, тонкий металл быстро прогорает;
• риск отравления угарным газом;
• высокая пожарная опасность вследствие вероятности опрокидывания.

Для дымохода нужен качественный материал. Для вывода на улицу придется делать отверстие в стене или перекрытии и крыше.

Как правильно чистить печь-буржуйку

Особенности конструкции такой печки позволяют чистить ее довольно редко.

Это является одним из преимуществ буржуйки. Однако периодически дымоход все нужно очищать от остатков сажи. Для этого можно использовать специальный ершик. Сделать его можно самостоятельно. К веревке прикрепить цилиндрическую щетку. Рекомендуется брать щетку с пластиковой или железной щетиной. При этом нужно подобрать ее таким образом, чтобы она без проблем протиснулась в узкую трубу дымохода.

Для буржуйки рекомендуется брать щетку с пластиковыми щетинками

Сам процесс чистки происходит в следующей последовательности:

1. Отверстие топки закрыть и заткнуть ветошью.
2. Сделать несколько движений ершиком (останавливаться нужно тогда, когда ершик стал двигаться без сопротивления). Подождать.
3. Вынуть все продукты, которые спустились вниз к выгребному отверстию.

Делать все это нужно крайне осторожно, поскольку у буржуек дымоходная труба не очень прочная. Самодельная печь-буржуйка в гараже может стать надежным и эффективным помощником в борьбе с зимними морозами

А если сделать ее своими руками, то экономичность устройства может быть повышена во много раз

Самодельная печь-буржуйка в гараже может стать надежным и эффективным помощником в борьбе с зимними морозами. А если сделать ее своими руками, то экономичность устройства может быть повышена во много раз.

Выбор топлива

Буржуйка – это печка, которую можно топить разнообразным топливом. Это дрова, торфяные брикеты и т. д. Часто используется такое бросовое топливо, как отработка масла. Этот вид топлива требует определенной доработки печки, но доступен и дешев, особенно в больших городах, где с дровами не всегда просто. А если это гараж, где занимаются заменой масла, то как раз с отработкой проблемы нет. Топливо в виде масла дает больше тепла, сгорает полностью. Без золы.

Дрова для буржуйки

Дрова для буржуйки могут быть любые, но все же есть определенные предпочтения.

Дрова из хвойных пород быстро горят, дают меньше тепла и выделяют много сажи, которая забивает дымоход. Возникает вероятность пожара.

Лучше использовать дрова из лиственных пород это:

• береза;
• акация;
• осина:
• дуб;
• плодовые деревья;
• ольха.

Эти дрова горят долго и жарко.

Водяное отопление в гараже от буржуйки имеет особое преимущество – для нагрева печки можно использовать любое доступное топливо: дрова, уголь, растительные отходы.

Простая буржуйка из бидона

Самая простая буржуйка своими руками изготавливается из обычного бидона. О долговечности такой конструкции говорить не приходится, но она быстро строится, легко монтируется и дает достаточно тепла.

Вся работа заключается в монтаже ножек, обустройстве отводящей трубы и некоторых косметических операциях. Для работы необходимы:

• Бидон
• Труба для дымоотвода
• Проволока для колосника
• Сварочный аппарат
• Рабочие инструменты

Приступаем к работе

1. Устанавливаем бидон горизонтально и отмечаем, где будет поддувало, имеющее форму прямоугольника или серпа. Располагают его под крышкой
2. В стенке или днище бидона вырезается отверстие, равное диаметру трубы для дымоотвода
3. Для изготовления колосника необходимо запастись стальной проволокой. Ее сгибают, через крышку проносят во внутрь и аккуратно разгибают, чтобы зигзаг расположился в нужном положении, при этом оставалось удобно закладывать щепки, дрова и т. д.
4. Бидон необходимо закрепить на ножках, которые вырезаются из трубок или уголков и привариваются
5. Приваривается дымоотвод

На внешней стороне бака можно закрепить отражатель, благодаря которому будет улетучиваться меньше выделяемого тепла. Приварив с боков ручки, конструкцию можно будет переносить в любое иное место.

Плюсы и минусы самодельных буржуек

Среди многочисленных преимуществ такой невзрачной, но полезной установки выделяют:

• Полная автономность и энергетическая независимость
• Работа на любом твердом топливе, включая растительные остатки – это позволяет сэкономить немало денежных средств
• Универсальность конструкции, которую можно не только установить в различных помещениях, но и использовать для готовки пищи
• Простая конструкция, которую можно соорудить самому из имеющихся в гараже материалов
• Нет необходимости в возведении монолитного фундамента и монтаже капитальной дымоотводной трубы

Но несмотря на весомые и немалочисленные преимущества, можно выделить ряд минусов буржуек:

• Высокая теплопроводность металла приводит к быстрому выгоранию топлива и остыванию печи
• Если толщина стенок недостаточна, в скором времени они начнут выгорать и печь выйдет из строя
• Нужно смотреть за процессом горения и вовремя подбрасывать дрова, контролировать тягу
• Смолянистые и сырые поленья становятся причиной трудно выводимой копоти в дымоходной трубе

Полезные советы

Печь буржуйка будет удобной в эксплуатации, если прислушаться к рекомендациям специалистов:

1. Для проверки качества сварных соединений, первый розжиг проводят на улице.
2. Для обеспечения герметичности дымоход, проходящий внутри гаража, делают из цельносварной трубы без горизонтальных участков.
3. Рядом с печкой должен быть ящик с песком и огнетушитель.
4. Места прохода дымоотводной трубы через стену или потолок изолируют огнеупорным материалом.
5. Экран из кирпича, выложенный с 3 сторон печки предохранит от случайных ожогов и сохранит тепло после прогорания топлива. Расстояние от него до стенок буржуйки должно быть 5 — 7 см.

Несмотря на простое устройство, буржуйка считается самым надежным и дешевым способом обогрева гаража. В такой печи можно сжигать даже мусор. При выборе следует учитывать, что горизонтальные конструкции служат дольше вертикальных.

Как у женщин есть свои места сбора – парикмахерские, салоны красоты, так и у мужчин есть свои клубы по интересам. Доступ женщинам в них ограничен. Один из них – гараж. Здесь не только ремонтируют автомобили, но и советуются, решают проблемы, общаются. А климат у нас в основном умеренный. Зима длится долго. Приходится думать об отоплении. Наиболее удобный вариант отопления – буржуйка в гараж.

Из колесных дисков

Из материалов, чтобы сварить буржуйку, кроме пары дисков потребуется еще отрезок трубы длиной 30 — 45 см близкого диаметра, лист металла, труба для отвода дыма. Собирается такая буржуйка просто:

1. Для подгонки диаметра трубы под размеры дисков на стыках срезают ребра. После сварки получается вертикальная конструкция.
2. На боковой поверхности делают проем для топки.
3. Из вырезанного куска делают дверку.
4. Для доступа воздуха в топку в нижнем диске вырезают квадратное отверстие со стороной 10 -12 см.
5. На верхнем диске сзади делают отверстие для дымоотводной трубы.
6. Для устройства зольника к дну приваривают металлический круг.
7. Чтобы на сделанной буржуйке своими руками разогревать пищу на верхнем диске устанавливают варочную панель из металла толщиной 4 — 5 мм.

Дверца и проемы

Данные части чаще всего металлические, из остаточного материала после основной работы. Сварка понадобится для крепления деталей к корпусу. Крайне важно установить устройство для запирания. Это может быть засов или задвижка.

Для проемов нужно знать размеры по стандарту: топка – 250х50 мм; поддувало – 100х250 (ширина на высоту). Навесы на расстоянии 10 см.

О некоторых важных моментах

Обычно печи длительного горения делают металлическими. Оптимальная толщина металла – 4 мм (можно больше). Дымоход лучше сделать состоящим из нескольких частей, чтобы в дальнейшем его было проще чистить. Для дымохода тоже нужен достаточно толстый металл – это продлит срок службы элемента.

На заметку! Если вы будете часто и подолгу работать в гараже, то не экономьте на материалах!

Для корпуса можно использовать отрезок большой трубы, газовый баллон или старую 200-литровую бочку; либо, как вариант, его можно сварить из кусков металла. Сверху корпуса нужно сделать отверстие для установки дымохода (его диаметр должен составлять где-то 15 см); еще одно отверстие (диаметром 10 см) потребуется для притока воздуха, без которого дрова не будут гореть.

Еще потребуется груз – он будет давить на топливо. Это должен быть тяжелый железный круг диаметром несколько меньше (на несколько миллиметров) диаметра корпуса. Круг должен быть с небольшим воздуховодом, посредством которого будет поступать кислород.

О полезных доработках железной печки

Есть несколько рекомендаций, как сделать вышеописанную конструкцию еще лучше. Первым делом не помешает усилить узел примыкания дымоходного патрубка к верхней плите, поскольку это место прогорает чаще всего. Причина не только в высокой температуре, но и в нагрузке, оказываемой на сварной шов дымоходной трубой. Обычно владельцы гаражей не озабочиваются отдельным креплением дымохода и он всем весом ложится на верхнюю панель печи.

Буржуйка на дровах с 2 дымооборотами не может похвастать величиной топливника, а значит, и продолжительностью горения. С другой стороны, самодельные печи длительного горения типа «Бубафоня» — не лучший вариант для гаража. Для них требуется дымоход высотой не менее 4 м с хорошей тягой, что не всегда реализуемо.

Топливник двухходовой печки можно увеличить, произвольно изменив его высоту или прибавив 10 см к ширине корпуса. Тем и хороши самодельные отопители, что владелец гаража может менять их размеры в зависимости от свободной площади помещения.

Теплоотдачу дровяной печи можно улучшить, если к боковым стенкам приварить несколько вертикальных ребер, как это показано ниже на фото. Используется полоса толщиной 4 мм либо такой же уголок, тем самым наращивается площадь теплообмена и возрастает эффективность работы обогревателя.

На фото изображена печка из чугуна с конвекционными ребрами и варочной плитой. Из стали можно сварить аналогичную конструкцию

Совет. Буржуйку можно приспособить для приготовления или разогрева пищи, если вырезать в верхней панели круглое отверстие под конфорку.

Изготовление своими руками

Существует множество разнообразных вариации печей в гараж, которые довольно просто можно сконструировать своими силами из имеющихся материалов.

Самой массовой и известной моделью буржуйки является печь, сделанная из металлической бочки. Это предельно простая конструкция, представляющая собой бочку на ножках с дверцей. Такая печь довольно хорошо подходит для утилизации отходов. Главное достоинство такой печи – её простое изготовление. Но такая буржуйка имеет несколько недостатков.

Стенки бочки тонкие, и вряд ли она сможет долго прослужить, так как стенки могут быстро прогореть. Также недостатком является громоздкость такой конструкции, которая займет много места в помещении.

Можно изготовить печь из металлического бидона. Работ здесь даже меньше, так как бидон уже имеет дверцу, которую можно использовать без изменений.

Ещё одним популярным вариантом для изготовления печи-буржуйки является газовый баллон. Такие баллоны имеют довольно хороший уровень теплоемкости и толстые стенки, позволяющие прослужить печи длительное время. Необходимо помнить, что газовый баллон нужно подготовить в соответствии с правилами пожарной безопасности перед тем, как приступать к изготовлению буржуйки. Крайне важно помнить, что в таком баллоне может находиться остаток взрывоопасных паров.

В целях противопожарной безопасности настоятельно рекомендуется наполнить эту емкость водой и оставить её на всю ночь.

При выполнении данной печи своими руками из баллона стоит приварить к нему в нижней части систему поддува, а в самом баллоне просверлить несколько отверстий, которые соединены с этой системой.

Рассмотрим более подробно этапы изготовления печи из баллона для газа.

При использовании буржуйки в помещении гаража крайне важно следовать правилам пожарной безопасности. Поэтому необходимо правильно подобрать место установки печи. Чтобы поставить печь, очень хорошо подходит гаражный угол, который располагается возле стен, противоположно находящихся к воротам помещения.

• Первый этап. Лучше всего сделать предварительный чертёж и расчет размеров будущего изделия. Но такая печь довольно проста в изготовлении, можно обойтись и без него. Далее стоит сделать на изделии разметки. Используя фломастер, на корпус баллона наносятся контуры будущих дверец, поддувала и топочной системы. Отсек с топкой будет располагаться примерно в центре конструкции, а поддувало разместить снизу. Расстояние между ними не должно превысить 100 мм. Далее маркером проводится сплошная линия по центру между дверцами, а затем следует разрезать баллон по намеченной линии используя болгарку.

• Второй этап. Необходимо взять железные пруты в диаметре примерно 14-16 мм. Затем сварить из них решетку и закрепить сваркой полученную конструкцию к нижней части баллона. А после чего баллон снова сваривается в одну конструкцию.
• Третий этап. Необходимо вырезать отверстия для топочного отсека и отверстия с наддувом, а затем петлями на них крепятся дверцы.

• Четвертый этап. На финальном этапе стоит усиленно заняться монтажом дымохода, так как это очень важная часть устройства печки. Для этих целей, используя болгарку, нужно отрезать вентиль на баллоне, приварив на его место длинную трубу из металла диаметром 9-10 см. Сам дымоотвод следует вывести из гаража через дыру в стене или на крышу. Не стоит соединять дымоотвод с общей вытяжкой помещения, потому что её тяги может не хватить, вентиляция не справится, и угарный газ будет проникать в помещение гаража.

И это вся довольно простая инструкция по изготовлению печи-буржуйки собственными силами из обычного газового баллона.

Также в конце данной работы можно нанести на печь дополнительный термостойкий состав.

Часто домовладельцы предпочитают собирать простые и полезные самоделки из подручных и ненужных материалов, вместо того, чтобы купить готовое. И буржуйка — одно из таких полезных приспособлений.

Главная особенность буржуйки заключается в том, что, что она так же быстро нагревается, как и остывает. Поэтому сфера ее использования сужена в основном до тех помещений, где необходимо обеспечить быстрый нагрев, при этом внешний вид устройства для пользователя часто совершенно неважен.

Изготовлена может быть печка-буржуйка своими руками, а при желании модернизирована для достижения более эффективной теплоотдачи.

Вы тоже задумались о сборке такой самоделки и не знаете с чего начинать? Мы поможем вам в реализации задачи — в статье рассмотрен порядок сборки различных вариантов печи-самоделки, приведены чертежи и схемы.

Также подробно разобраны способы усовершенствования самодельной буржуйки, в результате чего КПД печки станет заметно выше.

Как сделать буржуйку: устройство и схемы

Выбор конструкции печи зависит от того, какой материал применяется в качестве топлива. Каждый пользователь сам определяет степень его доступности и экономической целесообразности.

Именно горючий материал, который имеет разную температуру и характер горения, диктует принципы создания разных модификаций устройства.

Форма буржуйки может быть разная, часто она зависит от наличия подходящего материала. Это может быть старый бидон, газовый баллон, металлическая емкость — все, что найдется под рукой. Главное, при ее выборе — толщина металла и форма, которая требует минимум переделок.

Печка на отработанном масле

Отработанное машинное масло является многокомпонентным слабо воспламеняющимся веществом, которое чтобы сжечь, нужно сначала расщепить на простые составляющие. Для этого применяется метод пиролиза или пламенного разделения, при котором нагревают и испаряют горючее.

Для этого разжигают огонь с помощью ветоши, смоченной в бензине или керосине. Топливо, нагреваясь, расщепляется на более простые легковоспламеняющиеся вещества. Дальше процесс пиролизного горения поддерживает сам себя.

Желание применить использованное масло в качестве топлива привело профессионалов и умельцев к появлению специальной печки. Ее конструкция создает условия для горения слабо горючих масел и обеспечивает безопасность пользователя

Поэтапное описание работ

Изготовление буржуйки на отработанном масле проводят в такой последовательности:

1. Берут два отрезка трубы высотой 100 и 115 мм, диаметром 350 мм — они послужат основой для создания двух камер.
2. К кольцу с большей высотой приваривают днище и крышку с отверстиями: первое диаметром около 100 мм под трубу; второе — небольшого размера, для поступления воздуха. Для поддувала делают заслонку из кружка чуть большего диаметра.
3. В трубе, которая закрепляется сверху на топливном отсеке, высверливают равномерно по всей длине отверстия.
4. Изготавливают вторую камеру с отверстиями под дымоход и трубу вторичного сгорания топлива. Внутри ее делают перегородку из прямоугольного листа металла.
5. Сверху устанавливают дымоходную трубу, к основанию приваривают ножки.

Конструкция цилиндрического двухобъемного котла на отработке обеспечивает высокую температуру и полное сгорание топлива. Вместо цилиндрических можно использовать прямоугольные камеры.

Такое устройство буржуйки часто встречается как в самодельных конструкциях, так и в изделиях промышленного производства

Принцип работы печи

В нижний резервуар буржуйки заливают топливо через небольшое отверстие. Одновременно он служит испарителем и камерой первичного горения. Небольшое отверстие на крышке предназначено также для розжига, подачи воздуха и регулировки его притока (с помощью заслонки).

Обезопасить процесс доливки топлива можно, если использовать трубку, ведущую из отдельно стоящей емкости, в которую будет заливаться масло во время горения печки

Труба с отверстиями, установленная на первом отсеке служит камерой вторичного дожига — в ней происходит пиролизное разложение горючего, которое испаряется вследствие нагрева в первой камере.

Следующая цилиндрическая емкость снабжается внутренней перегородкой для снижения скорости при движении продуктов горения, обеспечивая увеличение степени окисления соединений азота. Одновременно она служит и инфракрасным и конвекционным нагревателем.

Заводская схема работающей на отработанном масле печки-буржуйки может включать в себя водяную рубашку или контур. Такую усовершенствованную печь-буржуйку можно использовать для отопления и обеспечения дома горячей водой

Именно в буржуйках для гаража чаще всего используют отработку в качестве топлива. Из всех отопительных устройств она является одной из самых опасных.

Если уж кто-то решается нарушать правила пожарной безопасности и изготавливать печь самостоятельно, лучше все-таки выделить отдельное помещение под котельную или отгородить ее кирпичным простенком.

На нашем сайте есть и другие материалы по изготовлению печек на отработанном масле:

• Печь на отработке из трубы: как сделать эффективную печку на отработанном масле из подручных материалов
• Как сделать буржуйку на отработанном масле своими руками: варианты и примеры изготовления печки
• Печь для гаража своими руками: лучшие примеры изготовления самоделок
• Печь на отработке для гаража своими руками: пошаговое руководство по конструированию

Устройство печки под твердое топливо

Дрова, кирпич, уголь — это пока самый доступный и экономичный топливный материал. Его использование наименее безопасно, а значит и печь, работающую на таком топливе, сделать проще всего.

Вариантов различных модификаций буржуек, сделанных своими руками чрезвычайно много. Рассмотрим самые распространенные модели.

Печь-буржуйка из баллона и бочки

Старый газовый баллон из толстостенного металла подойдет для любых видов топлива, в том числе угля. Простая конструкция справится с задачей быстрого прогрева помещения, но как только поступление топлива прекратится, она будет быстро остывать.

Самодельная печь из баллона компактная, имеет аккуратный вид. Такую буржуйку используют для дачи, времянки, гаража.

Перед тем как разрезать газовый баллон, из него обязательно стравливают газ, сливают конденсат. Затем баллон полностью наполняют водой — она вытеснит остатки газа, омоет внутренние стенки

Чтобы из газового баллона получилась печь, в корпусе необходимо вырезать отверстия для дверки и под дымоход. Вырезанные участки металла послужат дверцами, после того, как к ним приварят завесы и запирающий механизм. Для поступления воздуха в топку дверку внизу сверлят насквозь.

Подробное описание процесса изготовления самодельного дымохода для буржуйки мы рассмотрели в другой статье.

В нижней части камеры размещают колосник из решетки (он может быть сварен из арматуры), под которым будет скапливаться зола. Можно также организовать варочную поверхность. Сделать это легче на горизонтально расположенном баллоне, приварив на нем с двух сторон уголки.

Хорошо, если бочка изначально имеет ножки. Если нет, нужно приварить их или установить печь на кирпичи.

Буржуйку из газового баллона можно использовать также как основу для дальнейшего сооружения водогрейной колонки, как ее еще называют — «Титан». Для этого поверх печки устанавливают нержавеющую емкость, сквозь которую проходит труба дымохода.

Вода в дровяном бойлере нагревается быстро, а дров используется мало — в летнее время достаточно одной закладки в небольшую топку.

Печь из бочки имеет ту же конструкцию, что и из баллона. Выбирать нужно емкость из толстого металла

Для буржуйки подойдет также металлическая емкость со стенками, толщиной не менее 3 мм. Открытый верх емкости закрывают кругом из металлического листа и заваривают.

В крышке или стенке вырезают отверстие под дымоход. Его диаметр должен составлять не менее 100—150 мм. Верх в такой буржуйке будет нагреваться настолько, что на нем можно будет готовить пищу, греть воду.

У нас на сайте есть также более подробная инструкция со схемами и чертежами по изготовлению буржуйки из газового баллона.

Особенности буржуйки на опилках

Если в хозяйстве нет недостатка в опилках, то такой вид топлива вполне оправдает свое использование. Такая буржуйка не требует частой загрузки — утрамбованные опилки внутри не горят, они медленно тлеют, выделяя тепловую энергию постепенно и обеспечивая теплом длительное время.

Рекомендуем вам посмотреть информацию о том, как изготовить брикеты из опилок своими руками.

Буржуйка на опилках, изготовленная своими руками, работает по принципу длительного горения. Медленный процесс горения позволяет экономить ресурсы — тепло не вылетает моментально в трубу, отапливая атмосферу

Основой печи может послужить металлическая бочка с открытым верхом (если емкость герметична, то верхушку срезают) или труба диаметром от 300 до 600 мм.

Затем из листа, толщиной в три или больше миллиметров, вырезают металлический круг, который должен быть меньшим чем внутренний диаметр бочки. В его середине прорезают отверстие диаметром 100 мм под конус для трамбовки опилок.

Заготовку приваривают к стенкам бочки. С помощью этого круга отгораживают зольник — в нем, с помощью стружки или щепок, будет проводиться розжиг. Высота зольника должна быть 100—200 мм.

Чтобы буржуйка не пропускала дым, между крышкой и внешним цилиндром делают песчаный затвор

Ниже приваренного круга вырезают окошко, которое будет служить как поддувало. К вырезанному кусочку металла приваривают завесы, делая дверцу для того же отверстия.

В крышке емкости делают выход к дымоходу. Крышка должна плотно одеваться на буржуйку и быть из достаточно толстого листа, иначе быстро прогорит.

Чтобы опилки могли гореть постепенно, нужно обеспечить ограниченную подачу кислорода в топливный отсек. Для этого внутрь топки вставляют конусообразный сердечник, вокруг него засыпают опилки и утрамбовывают. Конус осторожно вынимают, прокручивая, на бочку надевают крышку

Улучшить эту же модель можно, добавив дополнительный цилиндр. В этом варианте опилки будут находиться во внутренней камере, а пространство между двумя отсеками послужит для дожига газов и увеличения площади нагрева. В таком варианте выход дымных газов устраивают в нижней части печки.

Как можно усовершенствовать буржуйку?

Обычная буржуйка имеет массу положительных качеств, но также имеет и много существенных недостатков. Она неспособна аккумулировать тепло и отапливает помещение пока горит огонь. Требует непрерывной подачи топлива, в среднем — каждые 30—40 мин.

Кроме того, большое количество тепла вылетает через дымоход в атмосферу, не принося пользы. Именно поэтому работа над усовершенствованием буржуйки ведется не прекращаясь.

Стандартная конструкция печки-буржуйки имеет множество модернизированных конструкций, которые позволяют:

• сэкономить топливо;
• повысить КПД печки;
• увеличить теплоемкость;
• уменьшить частоту закладки топлива.

Самые распространенные методы повышения эффективности работы буржуйки — создание режима медленного горения, системы дожига газов, установка жаропрочной облицовки внутренних стенок.

Улучшить качественные показатели печки можно также путем увеличения площади теплоотдачи с помощью приваренных труб и установленного вентилятора, который будет прогонять через них потоки воздуха.

Промышленная модель такой буржуйки называется «Булерьян», но, кроме нее, существует еще множество различных конструкций, изготовленных кустарным способом. Рекомендуем посмотреть подробный мастер-класс по самодельному изготовлению печи «Булерьян».

Увеличить время теплоотдачи можно, если обложить печь кирпичной кладкой. Такая буржуйка будет медленнее нагреваться, но и дольше отдавать тепло, поддерживая температуру в помещении еще некоторое время после затухания огня.

Вас заинтересовала кирпичная кладка? У нас на сайте есть подробное руководство по кладке печи своими руками со схемами и чертежами.

Вариант #1 — печь с увеличенной закладкой топлива

Эта модель разработана с целью увеличения КПД и времени беспрерывного горения. За основу берут горизонтальную прямоугольную буржуйку на массивных, устойчивых ножках и дополняют ее кассетой из глухого герметичного цилиндра. Такие конструктивные дополнения значительно повышают ее эффективность.

К цилиндру-кассете высотой около 400 мм приваривают фланец. После установки цилиндра в конфорочное отверстие его край должен опускаться на 5— 10 мм ниже печной плиты. Чтобы цилиндр было удобно устанавливать и снимать, к его корпусу приваривают ручки.

Цилиндр заполняется дровами таким образом, чтобы между ними оставалось некоторое пространство и при установке его на печку они смогли сразу опуститься на горящие угли

Как работает буржуйка:

1. Нижняя часть дров, опустившись на угли подготовительного розжига, разгорается. При этом верхняя часть, находящаяся в кассете, гореть не будет из-за нехватки кислорода, зато будет сушиться под действием горячего дыма.
2. Под весом собственной массы и по мере сгорания дрова постепенно опускаются в топку.
3. Горячий газ, находящийся некоторое время в цилиндре, отдает ему тепло, увеличивая тем самым площадь теплоотдачи в помещении. При этом крышка цилиндра может служить варочной поверхностью.
4. Одновременно снижается температура выходящего дыма, а значит, растет теплоемкость и КПД буржуйки.

В результате такой модернизации увеличивается временной интервал между закладкой дров и повышается эффективность использование печи.

Вариант #2 — буржуйка длительного горения «Бубафоня»

Низкий КПД обычной буржуйки — давно известный и проверенный многими пользователями факт.

Один из методов его повышения — замедление процесса горения путем ограничения поступления в топочную камеру воздуха. Это усовершенствование можно встретить в таких печках, как «Бубафоня», «Филиппинка».

Используют эту модель буржуйки в нежилых помещениях — мастерских, теплицах, других хозяйственных постройках. Для работы в течение 9—12 часов достаточно бывает одной закладки мелких дров, щепок, опилок. В этой модели отопительного устройства нельзя использовать крупно наколотые и сырые дрова.

Буржуйку можно создать из любого металлического резервуара. Чаще всего используют бочку из-под горюче-смазочных материалов или старый баллон.

Изготовление проводят в такой последовательности:

• Из доступной цилиндрической емкости готовят топочную камеру, в верхней части которой вырезают отверстие под дымоход.
• Из металла (не менее 10 мм в толщину), вырезают круг, чуть меньший, чем внутренний диаметр бочки.
• В центре круга делают отверстие диаметром 100—150 мм (точный размер зависит от диаметра используемой трубы для стержня).
• На одну из плоскостей круга приваривают ребра высотой до 50 мм.
• К центру круга приваривают трубу. Ее длину рассчитывают таким образом, чтобы поршень в опущенном состоянии возвышался над крышкой резервуара приблизительно на 100 мм. Если оставить трубу длиннее, чем необходимо, в ней будет возникать тяга, она начнет дымить.
• Далее, сооружают крышку, которая будет плотно одеваться на бочку и прорезают в ней отверстие, подходящее под трубу поршня

Еще больше повысить эффективность этой модели можно, организовав поступление в топку воздуха с улицы. Таким образом, подогретый воздух из помещения не будет вылетать в дымоход.

В печке происходит процесс пиролиза: дрова, сгорая, выделяют горючий газ, который поднимается над поршнем, и там происходит его дожиг

Вариант #3 — печь со вторичным дожигом «Филиппинка»

В работе печи использованы два способа увеличения ее эффективности, основанные на принципах длительного горения и пиролиза. Для ее изготовления понадобятся два газовых баллона, которые послужат камерами для первичного и вторичного горения.

Последовательность действий по изготовлению буржуйки такова:

1. Баллоны подготавливают к работе, выпуская из них остатки газа и заполняя их водой. Без этой процедуры разрезать их категорически нельзя, иначе искры, которые образуются при работе болгарки, могут спровоцировать взрыв газа, некоторое количество которого всегда остается в баллоне.
2. В первом баллоне, который послужит камерой для топки и зольника, снимают кран и отрезают верхушку (ее используют для изготовления дверцы), вырезают отверстие под установку дымовой трубы.
3. Напротив отверстия под дымоход приваривают трубу, другой конец которой не должен упираться в крышку второй камеры, оставляя свободное пространство для выхода дыма.
4. На выходе трубы из первого баллона приваривают металлическое кольцо, оно послужит опорой для установки верхнего баллона. В нем просверливают отверстия.
5. Ко второму баллону в месте среза верхушки также приваривают металлическое кольцо, в котором отмечают места для отверстий, ориентируясь на уже сделанные отверстия в первом кольце.
6. Прежде, чем окончательно устанавливать второй баллон, в него заводят трубу для подачи воздуха.
7. Надевают верхнюю камеру на трубу, совмещая отверстия, между кольцами наматывают термостойкий жгут, закрепляют соединение винтами.
8. Выход дымохода делают снизу камеры вторичного дожига.

Чтобы получить устойчивую конструкцию, к нижней камере приваривают надежные ножки. Устанавливают дверку на навесы. Ее можно дополнительно усовершенствовать, добавив возможность регулировать поступающий в топку воздух.

Верхний баллон (камеру вторичного дожига) можно установить в горизонтальном положении, но тогда нужно продумать дополнительные крепления для его надежной фиксации

В первой камере буржуйки сгорают дрова, выделяя при этом горючий газ. Горячие дымовые газы, попадая во вторую камеру и перемешиваясь с воздухом, загораются и полностью сгорают.

С помощью поддувала регулируется тяга, которую, после того как дрова хорошо разгорелись, можно уменьшить до минимума, чтобы снизить скорость движения газов и потери тепла.

Выводы и полезное видео по теме

Как максимально использовать потенциал буржуйки на отработанном машинном масле:

Усовершенствованная печь-буржуйка из газового баллона с камерой вторичного дожига:

Конструкция и правила использования печи «Бубафоня» длительного горения:

Изготавливая самодельную буржуйку, не следует забывать о мерах предосторожности. Ее конструкция должна максимально защищать от распространения огня.

Пренебрежение правилами пожарной безопасности может сыграть злую шутку с желающими сэкономить на покупке промышленной модели.

Вы используете самодельную буржуйку уже не первый год? Расскажите, какую схему вы применили и что было самым сложным при сборке печки.

Возможно вы усовершенствовали свою буржуйку по одному из способов, рассмотренных в статье? Поделитесь своим опытом и снимками печки-самоделки в комментариях к этой статье — ваши успехи вдохновят на эксперименты других пользователей.

Большинство отдельно стоящих гаражей эксплуатируются без отопления. Это же относится и к боксам в гаражных кооперативах. Однако даже зимой может потребоваться провести работы по ремонту или обслуживанию автомобиля. Работать на морозе тяжело, а часто вообще невозможно, к тому же можно заболеть или обморозится. Хорошее и сравнительно недорогое решение – установка печи, причем сделать полноценную и эффективную печь можно самостоятельно. Однако, прежде чем приступить к реализации задумки, нужно узнать, как правильно сделать печь для гаража, чтобы не допустить ошибок, которые сделают последующую эксплуатацию системы отопления неудобной, а иногда и небезопасной.

Содержание:

1. Особенности изготовления
2. Основные требования
3. Виды и материалы изготовления
   — Печь буржуйка
   — Конструкции из кирпича
4. Как сделать печь своими руками?
   — Вертикальная печь
   — Горизонтальная печь
   — Печь из двух бочек
   — Для длительного горения
   — Печь из кирпича
5. Виды топлива
6. Советы и рекомендации
7. Часто задаваемые вопросы о постройке печи в гараже

Особенности изготовления

Есть много автолюбителей, которые проводят свое свободное время в гараже, ухаживая за своей машиной.

Такие любители порой превращают бокс в полноценную мастерскую, оснащенную станками и разнообразным оборудованием.

Часто в гараже делается уголок отдыха, превращая помещение в почти полноценную квартиру. Но зимой без отопления в любом случае не обойтись, поэтому один из самых распространенных вариантов – устройство небольшой печки.

Большая в гараже не нужна – объем помещения невелик и даже маленькая буржуйка, сделанная из газового баллона способна прогреть его на час.

При устройстве гаражного отопления нужно учитывать, что прогрев должен быть равномерным. Важна также вентиляция для обеспечения притока свежего воздуха и удаления сырости. В этом случае в боксе не появится плесень или грибок.

Отработанные конструкции гаражных печей из металлоконструкций или кирпича позволяют значительно сэкономить.

Основные требования

Большинство гаражных боксов достаточно небольшие. Пространства хватает для стоянки машины, плюс остается немного места по бокам для прохода.

Обычно длина помещения такая, что в его конце остается площадка для размещения стеллажей, верстака, иногда одного-двух станков.

Широкие гаражи для двух машин встречаются редко. Иногда мастера выкупают сразу 2 соседних бокса, используя второй как мастерскую. Но даже в этом случае пространство не велико.

Габариты печи должны соответствовать размеру помещения, делать излишнее большое устройство нерационально. Кроме того, места в гаражах обычно мало и разместить крупную печку будет затруднительно.

Очень важно, чтобы изделие обладало высоким КПД – это снизит расход топлива. Второе важное требование – безопасность.

В помещение не должен попадать дым и угарный газ. Печка должна располагаться в таком месте, чтобы ничего не могло загореться.

Правильно оборудованная печь в гараже.

Это тем более актуально, что в гараже находится много легко воспламеняемых веществ. Они не должны находится близко к стенкам устройства.

Не стоит использовать топливо, содержащее вредные вещества, т.к. это может повредить здоровью людей, находящихся в боксе.

Очень важно правильная эксплуатация. Например, металлическую буржуйку не стоит топить постоянно, подкидывая новые порции дров.

Металл в этом случае сильно раскаляется, стенки становятся красными. Это грозит пожаром.

Раскаленная печь в гараже.

Лучше, чтобы порция дров полностью прогорела и стенки печи остыли. Затем внутрь закладывают новую порцию топлива.

Также важна регулярная чистка дымохода. Внутри него активно накапливается сажа, которая может закупорить проход. Особенно опасно ее воспламенение.

Дымоход чистится как минимум 2 раза в год: перед началом отопительного сезона и после его завершения.

Дверца печи должна быть постоянно закрыта. Открывается она только для закладки топлива.

Открытая дверь грозит попаданием раскаленного уголька на машину или на горючий или воспламеняемый материал с последующим пожаром.

Чистить зольник печи нужно только после полного прогорания топлива. Пепел должен быть полностью сгоревшим.

Если ждать некогда, его нужно затушить водой. В противном случае, тлеющая зола, выброшенная рядом со строениями или с близко расположенными сухой травой, мусором может привести к пожару.

Виды и материалы изготовления

Печь для гаража может быть сооружена из подручных материалов. Закупать какие-то специализированные части не нужно.

Найти нужные материалы можно в ближайшем пункте приема металлолома, где они обойдутся в копейки.

Однако любые материалы не подойдут. Как кирпич, так и металлоконструкции должны обладать жаростойкостью.

Если металл не будет иметь должной жаростойкости, он или быстро прогорит или расплавится.

Печь буржуйка

Вариант один из самых распространенных из-за его практичности, дешевизны, компактности. Буржуйку может сделать даже работник невысокой квалификации.

Главное – внимание к деталям, добросовестность в изготовлении и следовании правилам.

Буржуйку легко протопить, причем нагрев помещения происходит очень быстро. Оборотная сторона – остывает она тоже быстро.

Для того, чтобы нивелировать этот недостаток, иногда делают аккумуляторы тепла, обкладывая металлические стенки камнями, накапливающими теплоту.

Печь такой конструкции изготавливается полностью из металла. Это может быть сталь и чугун.

Буржуйка из чугуна в гараже.

Изготовление буржуйки не требует больших затрат. Сделать ее можно из подручных предметов.

Например, подойдет старый пропановый баллон, отрезок трубы большого диаметра, небольшая бочка.

Буржуйка из двух баллонов в гараже.

Главное условие – стенки используемой конструкции должны быть достаточно толстыми – не менее 2-5 см. Причем чем толще – тем дольше будущая печь будет сопротивляться прогару. Буржуйка может быть оснащена водяным контуром.

Буржуйка с водяным контуром в гараже.

Следовательно, если в гараже постоянно поддерживается тепло, то лучше всего установить печь с водяным контуром – она эффективнее, долговечнее, безопаснее.

Если же организовать отопление нужно время от времени, а все остальное время в гараже никого нет, то ставить нужно обычную буржуйку, в которой не нужно беспокоится о том, что оставленная в контуре вода может замерзнуть, разорвав бак и трубы.

Конструкции из кирпича

Кирпичные конструкции в гаражах встречаются реже, но имеют своих поклонников. Нужно учитывать, что у них также есть как достоинства, так и недостатки.

В кирпичной модели должно быть поддувало. Оно помогает регулировать уровень температуры в боксе.

Также устраиваются заслонки, благодаря которым зола долго тлеет в топке, постепенно отдавая жар.

Устройство кирпичной печи в гараже.

Но тут нужно знать правила использования, иначе возможно попадание угарного газа в помещение, что опасно, т.к. он не имеет запаха. Человек, надышавшийся им, чувствует сильную усталость и засыпает, не всегда осознавая грозящую опасность.

Кирпича для печи нужно не много, поэтому затраты не велики. Однако подойдет не любой кирпич, а только шамотный или обожженный глиняный без внутренних пустот.

Только огнеупорный кирпич позволит пользоваться печью длительное время.

Мощность печи зависит от величины топки, поэтому ее объем должен соответствовать площади отапливаемого помещения.

Кирпичную печь можно топить реже, чем буржуйку из-за того, что она еще несколько часов после того, как ее протопили, продолжает отдавать тепло.

Однако, если в помещении нужно постоянно поддерживать тепло, то печь придется протапливать каждый день.

Как сделать печь своими руками?

Многие модели печей настолько просты, что для их изготовления не нужно быть мастером.

Порой достаточно хотя бы на минимальном уровне уметь держать инструменты в руках.

В крайнем случае в особо ответственных моментах можно прибегнуть к помощи сварщика.

Главное – делать все аккуратно и последовательно, предварительно составив чертежи с указанием всех размеров.

Вертикальная печь

Основное преимущество вертикальной модели – ее компактность, которая позволяет установить печь в углу помещения.

Для размещения потребуется совсем небольшой пятачок. Такие изделия изготавливаются из поставленного вертикально газового баллона, отрезка трубы, небольшой бочки.

Печь из газового баллона в гараже.

Внутри конструкция делится на две части. Нижнее, занимающее обычно третью или четвертую часть длины, предназначено для накапливания золы.

В верхнюю часть закладываются дрова – там располагается топка. Между топкой и зольником находится решетка колосников, на которую укладывается топливо. Благодаря отверстиям через нее поступает воздух, через них же пепел падает вниз.

Решетку можно купить, подобрав деталь нужного размера. Также ее нетрудно сделать из толстой арматуры.

Ее размер 12-16 мм, можно толще. Тоньше нельзя – иначе металл быстро прогорит и потребуется изготавливать новую решетку.

В верхней и нижней части проделываются квадратные отверстия, закрывающиеся дверками. Верхнее больше по размеру.

Через него происходит закладка дров. Нижнее нужно для притока воздуха в зону горения и чистки зольника.

Вырезанные части не выкидываются – они идут на изготовление дверок. Для удобства открывания дверки навешиваются на петли, приваренные к корпусу печки.

Также двери оснащаются задвижками, не позволяющими им самопроизвольно открываться.

Заслонки на дверцах вертикальной печи.

Для зольника часто делают не дверцу, а выдвижной металлический ящик. Он немного выдвигается, чтобы через щель в топку шла тяга. Пепел в этом случае падает прямо в ящик и зольник не нужно чистить. Достаточно вытащить ящик и вытряхнуть его в мусор.

Если у заготовки печи нет дна, его потребуется приварить, вырезав болгаркой круг из толстой стали толщиной 2-5 мм. Также понадобится и верхняя крышка, но в ней нужно будет сделать отверстие для установки трубы.

Как показывает практика, вертикальная печь – изделие несложное, однако придется научится варить металл. Но современные инверторные аппараты даже новички осваивают в считанные дни.

Горизонтальная печь

Хотя такая модель занимает больше пространства, плюс в том, что в топку можно забрасывать длинные поленья, что увеличивает время горения на одной закладке топлива.

Но нужно учитывать, что печь подобной конструкции предназначена для больших гаражей, где можно выделить достаточно большой участок свободного пространства.

Внутреннее пространство не нужно делить на отдельные зоны. Вместо этого под днищем печи привариваются направляющие для зольного ящика и просверливаются отверстия, через которые зола попадает в него.

Диаметр отверстий около 10 мм – в такие будет свободно просыпаться пепел, но горящие угольки не пройдут.

Дверка для топлива устраивается в одном из торцов, под ней также оставляют небольшую щель для воздушной тяги. Тяга также может обеспечиваться неполным открытием дверки.

Выход для дымохода устраивается в верхней части корпуса с противоположного с дверцей торца. Для этого подбирается подходящая труба (она не должна иметь слишком большой диаметр) и вырезается соответствующего размера отверстие.

Дымоход горизонтальной печи.

Проварка стыка должна быть аккуратной. Отверстия не должны оставаться, т.к. через них в помещение пойдет дым.

Печь устанавливается на ножки. Они должны быть надежными и прочными, обеспечивать устойчивость конструкции.

Печь из двух бочек

Классическая буржуйка при размещении в темном боксе может быть небезопасной из-за раскаленных стенок.

Водяной контур решает эту проблему, но если забыть слить воду и не топить печь регулярно, то его разорвет. Компромиссом стала конструкция буржуйки из двух бочек.

Понадобятся две бочки: побольше и поменьше. Меньшая вставляется в большую. Промежуток между стенками засыпается чистым песком, мелкой галькой или глиной. Перед засыпкой смеси ее предварительно раскаляют на огне, чтобы убрать органические примеси.

Печь из двух бочек для гаража.

В такой конструкции рубашка из песка выступает как теплоаккумулятор, не позволяя излишне раскалиться внешнему корпусу. Топка находится во внутренней бочке.

Такая конструкция хорошо набирает тепло, после того как порция топлива прогорит, стенки еще до часа остаются теплыми, продолжая отдавать тепло.

Но нужно учитывать, что моментально прогреть пространство гаража такая печь не сможет, т.к. сначала тепло должна набрать рубашка.

Пример смеси которую засыпают между бочками.

Для длительного горения

Популярность печей длительного горения определяется их высокой экономичностью и тем, что загружать топливо нужно намного реже.

Конструкция у такого изделия только вертикальная, для изготовления можно использовать кусок широкой трубы или газовый баллон.

Конструктивно изделие достаточно простое, сделать печь можно за несколько часов. Широкое применение печи длительного горения получили после публикации в интернете принципиальной схемы.

Схема сооружения печи для длительного горения.

Схема имеет и недостаток – отсутствует зольный отсек. Поэтому для очистки от золы требуется переворачивать сам корпус, что не слишком удобно. Но золы образуется не так и много, поэтому проделывать операцию придется не так часто.

В печь загружается большое количество топлива. Горит оно не во всем объеме, а исключительно сверху, пламя распространяется вниз по мере сгорания верхних слоев дров.

Принцип работы печи длительного горения.

Это достигается благодаря специальной детали – перемещающегося под действием тяжести внутри печи металлического круга с отрезком трубы и лопастями на нижней части.

Примеры детали с лопастями на нижней части.

Дымоход вваривается в боковую сторону. Верхняя крышка делается съемной. Закладка топлива происходит через нее.

Для этого снимается крышка и убирается подвижный круг. В печь укладываются дрова, устанавливается круг, на который также засыпается немного дров. Затем дрова сверху поджигаются и закрывается нижняя крышка. По мере горения круг будет постепенно опускаться, пока не дойдет до дна.

В крышке устраивается отверстие, в которое проходит труба, прикрепленная к металлическому кругу.

Печь можно усовершенствовать, вварив в нижней части решетку и сделав дверку для чистки золы.

Однако отсек должен быть небольшим, а дверка закрываться герметично. Если через нее будет подсасываться воздух, то длительного горения не получится.

К подвижному кругу обязательно нужно приварить ребра, не позволяющие кругу опуститься на дрова плотно и оставляющие небольшое пространство для равномерного поступления воздуха, поддерживающего процесс горения.

Если все сделано правильно, то топливо будет гореть равномерно на протяжении нескольких часов. Стенки в такой печи не раскаляются. Добавлять дрова по мере прогорания топлива не получится, новая порция закладывается только после полного прогорания предыдущей.

Печь из кирпича

Кирпичная печь более трудоемкая по сравнению с металлической. Не получится использовать заготовки из труб или баллонов, как в случае с буржуйками.

Пример кирпичной печи для гаража.

Понадобится:

• примерно 300 штук керамического и шамотного кирпича;
• зольная решетка;
• дверь для топки;
• маленькая дверца для поддувала;
• задвижка для топочной двери;
• панель из чугуна в качестве плитки (не обязательна).

Так как кирпичная печь имеет большую массу, перед ее сооружением устраивают прочный фундамент из армированного бетона.

Для кладки используется глиняный раствор, цементный или известковый не подойдет. Каждый ряд кирпичей укладывается по определенной схеме. Изменять ее нельзя. Перед началом работы обязательно нужно распечатать чертежи, чтобы избежать ошибок.

Схема укладки кирпичной печки.

Для установки металлических элементов в кладке оставляются специальные отверстия. По размеру они должны быть немного больше, чем элемент, чтобы компенсировать тепловое расширение материала.

Если зазор не предусмотреть, то металл при расширении разломает кладку.

Пространство топки выкладывается огнеупорным шамотным кирпичом. Это позволит печи проработать многие годы.

Обычный глиняный кирпич хуже сопротивляется огню. Со временем он будет выкрашиваться и печь через несколько лет придется перекладывать.

Виды топлива

Наиболее безопасным топливом для самодельных гаражных печек являются дрова.

Нередко самодеятельные мастера сооружают отопительные конструкции, использующие дизтопливо или отработанное моторное масло.

Основное удобство таких отопителей в том, что подача топлива происходит автоматически. Отработанное масло, обычно используют, как практически бесплатное горючее, если есть источник его получения.

Однако такие конструкции пожароопасны, требуют постоянного контроля.

Оставлять без присмотра чревато возгоранием. Кроме того, дышать в боксе с установленной печкой на жидком топливе тяжело из-за неприятного запаха горящего масла. Присадки, находящиеся в масле и дизтопливе, могут быть вредны для организма человека.

Тем не менее встречаются хорошо продуманные конструкции с внешним забором воздуха и продуманной системой безопасности.

Такие конструкции отличаются экономичностью. Но для их изготовления нужен больший уровень мастерства, чем для обычной буржуйки.

Поэтому для большинства владельцев гаражей лучше выбирать буржуйки как надежный и простой способ отопления.

Некоторые их владельцы жалуются, что дрова разгораются излишне медленно, из-за чего прогрев бокса затягивается.

Гаражная печь на дровах.

От этого недостатка легко избавится, введя в конструкцию печи воздуховод с мини-вентилятором, который в начале горения будет нагнетать в топку воздух. После того, как дрова разгорятся, вентилятор отключают.

Советы и рекомендации

Металлическая печь должна быть надежно закреплена в месте установки и выровнена. Даже небольшое отклонения от вертикали и горизонтали недопустимы, так как могут привести к падению изделия.

Ножки у печи должны быть прочными и устойчивыми, нельзя, чтобы они шатались.

Металлическая печь своими руками для гаража.

Устанавливается изделие на площадке, выложенную кирпичом. Также можно застелить ее стальным листом.

Особенно важна такая поверхность, если пол деревянный. На стене рядом с печью тоже нужно закрепить лист металла. Он нужен не только для противопожарных целей, но и будет отражать тепловое излучение вглубь помещения, способствуя его прогреву.

Если есть опасность задеть буржуйке в процессе перемещения по гаражу, нелишним будет сделать ограждение из решетки, не позволяющее случайно опереться на раскаленные стенки.

Металлический лист также кладут перед топкой – он защитит деревянный пол от возгорания, если из топки вылетят искры. На бетонный пол тоже стоит положить лист. Дело в том, что этот материал плохо переносит сильный нагрев, постепенно теряя прочность.

Рядом с печью стоит поместить корзину или стойку с дровами. Это нужно для того, чтобы от тепла они хорошо высыхали.

Дрова возле печи.

Высушенные дрова горят жарче, меньше дымят и забивают трубу сажей. Разжечь их намного проще, поэтому часто растопку делают из хорошо просушенной древесины, а уже когда пламя в топке хорошо разгорится, подкладывают поленья, хранящиеся в сарае или на улице под навесом.

Ответы на часто задаваемые вопросы о постройке печи в гараже

Чем лучше всего отапливать гараж?

Все зависит от возможностей владельца гаража. Если в местности дешевое электричество, то можно использовать масляную панель или тепловентилятор. Но обычно использовать электричество экономически невыгодно.

Одно из лучших решений – установка дровяной печи. Если отопление зимой в гараже требуется нерегулярно, то лучшее решение – металлическая буржуйка любой удобной для владельца бокса конструкции.

Если тепло в гараже поддерживается регулярно, то более рационально сооружение печи длительного горения, буржуйки с водяным контуром или кирпичной печи, которая благодаря большой массе накапливает тепло, постепенно отдавая его после того, как огонь давно потух. Кирпичная позволяет поддерживать тепло в помещении, протапливая ее 2-3 раза в день.

Какой вид топлива для отопления самый безопасный?

Лучше всего использовать твердое топливо: дрова, уголь, угольные брикеты.

После закладки и разведения огня печка практически не нуждается в присмотре. Даже находящиеся без присмотра дрова не могут загореться сами по себе.

Конструкции, использующие жидкое топливо или баллоны со сжиженным (сжатым) газом, более опасные.

Неисправности или ошибки при изготовлении могут приводить к загазованности в помещении. Горючие пары могут вспыхнуть от малейшей искры, например, при включении освещения.

Какое отопление можно сделать в гараже?

Как правило, варианта все два: электрическое или печное. Если гараж находится вплотную к дому, то отопление можно провести из жилых помещений.

Так как в гаражах редко поддерживают постоянное отопление, то наиболее экономичным и удобным вариантом выглядит установка металлической буржуйки.
