• Добрый вечер, уважаемый автовладелец!
  Какой-то странный рассказ про перетирание шлейфа.
  Подушки на месте все, нет следов замены отдельных узлов системы безопасности?
  Ошибка по блоку управления, но без более углубленной проверки автомобиля не обойтись, сказать точно смогут только на дилерской станции, и взять на себя ответственность за приговор детали.

  Херсон, Skoda Octavia

• Скорее всего, была авария со срабатыванием подушек, после чего блок подлежит замене, а этого не сделано.

• Блок нужен только новый?Или можно купить б.у.,тогда его надо будет как то перепрошивать?

  Ленинградская область, Toyota Rav 4

• С б/у блоками этой системы нужно быть очень осторожным. Есть риск выстреливания пиропатронов при подсоединении блока в определённых условиях. Оно того не стоит. А новый достаточно установить, прописки его, насколько помнится, не требуется. Единственная опасность- есть ещё датчики удара, по срабатыванию которых блок даёт команду пиропатронам. Если авария была, датчики тоже сработавшие. Лучше обратитесь на профильную СТО Тойоты для устранения такого дефекта.

• Если в блоке прописывается «авария», то его необходимо менять. И любой бу блок может быть такой же. Возможно также на автомобиле установлены «обманки» сработавших подушек, по всей видимости не очень корректно. В общем, как верно заметил Алексей, шутить с системой SRS не стоит, нужен хороший тойотовский сервис.

  Mazda 3

• Как я понял, подушки не работают. Тогда отключить всю эту штуку можно?ЧТобы не было писков и горящих (напрягающих) ламп. Хотя бы до момента, пока появятся деньги на оригинал блока.

  Ленинградская область, Toyota Rav 4

• Нет, отключить малой кровью не получится. В блоках управления заложен алгоритм связи, при котором каждый блок должен посылать в сеть правильный сигнал. Если вы отключаете один блок, то чтобы его не «слушали» остальные, их надо перешивать, а смысл делать это на непродолжительное время нет. Навсегда- да. А так лучше потерпеть.

Общие проблемы с подушкой безопасности Kia

Вот список распространенных проблем, которые могут вызвать включение света подушки безопасности в вашем автомобиле Kia. Модуль подушки безопасности/SRS состоит из нескольких компонентов, и любой из них может работать со сбоями. В действительности отдельные компоненты выходят из строя чаще, чем другие.

Коврик для сиденья системы обнаружения пассажиров

Подушка безопасности пассажира не должна срабатывать, если на пассажирском сидении сидит младенец или ребенок. При нормальной работе индикаторная лампа PASSENGER AIR BAG “OFF” должна быть выключена, когда взрослый сидит на пассажирском сиденье. Свет должен быть включен, когда младенец или ребенок сидит на пассажирском сиденье.

Убедитесь, что электрическое соединение под сиденьем пассажира не ослаблено и не отсоединено. Это общая проблема с автомобилями Kia. После устранения соединения под сиденьем пассажира необходимо осмотреть коврик пассажира (датчик обнаружения пассажира).

Если датчик обнаружения пассажира неисправен, его необходимо заменить. Первое, что вам нужно сделать, это позвонить вашему дилеру Kia и проверить, есть ли сервисный бюллетень для этого ремонта. Другими словами, дилер может решить эту проблему для вас бесплатно, если есть отзыв по этой проблеме.

Индикатор подушки безопасности Kia Горит после полной разрядки батареи или ее замены.

Возможно, вы включите предупреждение о подушке безопасности/SRS:
– после замены батареи
– если у вас был разряженный аккумулятор
– запустил Kia с разряженной батареей

Замените аккумулятор, если прошло более пяти лет. Если аккумулятор более новый, полностью зарядите аккумулятор. Далее следуйте приведенным ниже инструкциям о том, как прочитать и очистить коды от модуля управления подушками безопасности на Kia.

Подсветка подушки безопасности Kia после аварии

Если ваш Kia попал в аварию, модуль подушки безопасности будет хранить данные о сбоях. Если какая-либо из подушек безопасности сработала, то в случае аварии данные о ДТП будут храниться в модуле подушки безопасности Kia.

Важно понимать, что система подушек безопасности Kia управляется модулем подушек безопасности (SRS), который является компьютерным компонентом. Этот компонент использует программное обеспечение определенного типа, которое написано специально для этого компонента (в данном случае, системы подушек безопасности), а программное обеспечение работает на микросхеме, называемой EEPROM.

Программное обеспечение определяет, как работает система подушек безопасности. В некоторых случаях EEPROM необходимо обновить и перепрограммировать из-за ошибки. Эту проблему должен решить дилерский центр, поскольку они могут отправить устройство в ИТ-компанию, которая перепрограммирует его и отправляет обратно им, после чего они могут переустановить его в вашем автомобиле.

Когда при запуске мотора бортовой компьютер просканировал систему SRS и нашел какой-то сбой, код неисправности заносится в память электронного блока управления, а на приборной панели загорается лампа ПБ — и не гаснет.

Почему горит лампочка подушки безопасности: как убрать ошибку и устранить неисправность

Почему горит подушка безопасности на приборной панели? Поиск неисправности, основные причины

Светящиеся на панели приборов значки о неисправностях отдельных систем автомобиля отвлекают водителя. Светящийся индикатор подушек безопасности еще не признак ее полной неработоспособности как в блоке ABS.

Почему на «Рено» загорается индикатор подушки безопасности?

Через несколько секунд происходит повторная проверка и, если неисправность в этот раз не наблюдается, и или зажигание выключается и включается вновь, то модуль диагностики стирает текущие коды неисправности лампа безопасности загорается и гаснет. Если сигнализация блокирует запуск двигателя что делать в такой ситуации.

Устранение неполадок с подушкой безопасности Kia. p, blockquote 51,0,0,0,0 —> p, blockquote 52,0,0,0,1 —> Кроме этого, подробный отчет содержит данные о бывших владельцах машины, историю регистрационных действий, реальный пробег авто, даты прохождения технических осмотров, информацию о наличии ограничений ГИБДД и другие полезные сведения о ТС. Кроме этого, во время продажи автомобиля у покупателя могут возникнуть лишние вопросы относительно исправности соответствующих систем.

Система пассивной безопасности в автомобиле включает в себя два типа датчиков датчики удара на современных автомобилях их минимум 4-6 и датчики замка ремня безопасности — они отвечают за то, чтобы ПБ не срабатывала, когда ремень не пристегнут.

Индикатор неисправности системы пассивной безопасности

В зависимости от класса и комплектации транспортное средство может быть оборудовано следующими типами таких устройств. Другая причина, типичная для владельцев Рено — неисправность подрулевого переключателя центрального блока с кабелем.

Последовательность действий:

Снималась передняя панель автомобиля, после чего могли быть не до конца защелкнуты разъемы или повреждена проводка от датчиков к натяжителям ремня безопасности;
• Из автомобиля доставались сидения, в результате чего могла повредиться проводка, которая следует от них к электронному блоку управления или под ними;
• Происходило снятие руля автомобиля, а вместе с тем отключение разъема подушки безопасности, в результате чего он мог быть поврежден или не до конца подключен при сборке;
• Произошло замыкание проводки в любой другой части автомобиля.

Когда при запуске мотора бортовой компьютер просканировал систему SRS и нашел какой-то сбой, код неисправности заносится в память электронного блока управления, а на приборной панели загорается лампа ПБ — и не гаснет. Как быть, если загорелся значок подушки безопасности рассмотрим далее в статье.

Косвенные проблемы Важно понимать, что сама по себе подушка безопасности — только часть целой системы, которая отвечает за жизнь и здоровье людей в машине в момент столкновения или наезда на препятствие. 2010 Профессия Менеджер Откуда Зеленогорск Красноярский край Авто Toyota Town Ace Noah,1999,3S-FE 2WD;Toyota TownAce Noah,1999,3S-FE 4WD Возраст 34. Чтобы окончательно быть уверенным в желаемой ласточке, следует осмотреть её на наличие технических неполадок.

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
ремень безопасности Toyota RAV4, подушка безопасности Toyota RAV4, моменты затяжки Toyota RAV4

Датчики подушек безопасности рав 4

Toyota RAV4 (2016 год). Неисправности датчиков удара и подушек безопасности

Неисправности, связанные с системой безопасности (подушки безопасности и датчики удара)

1. Неисправность контроллеров удара — еще одна частая причина свечения индикаторов на приборной автопанели. Возможно, они плохо подключены. Проверьте не только качество соединения элементов сети, но и разъемы. Что делать в случае, если все контакты рабочие? Если индикатор на «приборке» продолжает сигнализировать о неисправности датчиков удара, значит, что данные устройства нужно как можно скорее заменить. Иначе наличие подушек безопасности в вашей машине можно считать бесполезным — они не среагируют на удар. Как проверить датчик подушек безопасности мультиметром, сказано в инструкции к устройству.

2. Следующая частая причина неисправности системы безопасности авто — нарушение контакта в дверях. В большинстве случаев это следствие ремонтных работ или замены дверей в машине. Во время этого, как правило, разъемы отключаются. Поэтому при последующем их соединении все контакты необходимо проверить. Если индикатор в этом случае продолжает гореть даже после переподключения, то выход из ситуации один — обнулить память управляющего устройства системы безопасности.

3. Еще одна причина неисправности — попадание влаги. Она может оказаться на контактах электрических элементов, на замках ремней безопасности. Это приводит или к плохому контакту, или вовсе к замыканию. Что делать с такой проблемой? Место, где вы обнаружили влагу, нужно тщательно просушить.

4. Некорректное функционирование блока управления, выход его из строя. Причина может быть проста — отошли контакты. Но если суть неисправности кроется в плате устройства, то проблема решается кардинально — заменой данного блока.

5. Предохранительные элементы. Если такие устройства выйдут из строя, индикатор на «приборке» тоже будет гореть. Проблема достаточно распространена, так как не многие автовладельцы уделяют должное внимание предохранителям.

6. Замена контрольного щитка или автомобильных сидений. Это тоже может привести к неисправности системы безопасности машины. Причина в том, что при замене может быть повреждена целостность электропроводки. В частности, могут пострадать места соединений.

7. Подобная неисправность в ряду случаев возникает также при замене руля. В частности, в случаях, когда при проведении такого ремонта повреждены контакты системы безопасности. Тут уже индикатор неисправности системы безопасности будет гореть, не переставая.

8. Если при дорожной аварии сработали подушки безопасности, то
индикатор неисправности ПБ в некоторых случаях продолжает гореть даже после восстановления подушек безопасности. Это говорит о том, что информация о происшествии осталась в памяти блока управления. Решить ситуацию можно, удалив оттуда данную ошибку.

9. Ресурс эксплуатации подушек безопасности — тоже причина
активизации индикатора неисправности. Помните, что средний срок службы ПБ составляет 8-10 лет. При его превышении производители подобных систем не могут гарантировать работоспособность своих изделий.

10. Пониженное напряжение в бортовой автомобильной сети. Как решить проблему? Первым делом проверьте аккумулятор, а за ним -генератор.
Таким образом, датчик удара является неотъемлемой частью системы безопасности. При его неисправности ПБ не раскроется в нужный момент. Поэтому автовладельцы должны периодически проверять его работоспособность. Как и правильное функционирование всех других элементов этой системы. Ведь от нее зависит сохранность жизни водителя и пассажиров ТС.

11. Неважное соединение элементов в электроцепи подушек безопасности или же отсутствие контактов. Еще одна причина постоянного свечения индикатора неисправности — плохое подключение разъемов системы. Решение в том, чтобы проверить все контакты, а также качество соединения.

Источник

Подушки безопасности Toyota Rav4 с 2006 года (часть 1)

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
ремень безопасности Toyota RAV4 , подушка безопасности Toyota RAV4 , моменты затяжки Toyota RAV4

Подушки безопасности

Меры предосторожности

Внимание:
— Автомобиль оборудован дополнительной системой (пассивной) безопасности (системой SRS), которая включает накладку рулевого колеса, переднюю подушку безопасности пассажира, подушки безопасности занавесочного типа, подушку безопасности для защиты коленей водителя, преднатяжители ремней безопасности передних сидений, центральный блок управления системы SRS, передние датчики системы SRS, боковые датчики системы SRS, задние датчики системы SRS, выключатель системы SRS и датчики положения сидений. Выполнение операций по обслуживанию в неправильной последовательности может привести к внезапному срабатыванию SRS во время обслуживания и, как следствие, к тяжелым травмам. Кроме того, ошибки при обслуживании системы SRS могут привести к тому, что в аварийной ситуации она не сработает надлежащим образом. Перед началом обслуживания (включая снятие, установку, проверку или замену деталей) внимательно изучите следующие меры предосторожности.
— Начинать выполнение работ следует не ранее чем через 90 секунд после выключения зажигания и отсоединения кабеля от отрицательного (-) вывода аккумуляторной батареи. (Система SRS имеет собственный вспомогательный источник питания. Если начать работы до истечения 90 секунд после выключения зажигания и отсоединения кабеля от отрицательного (-) вывода аккумуляторной батареи, SRS может сработать.)
— Не подвергайте детали системы SRS непосредственному воздействию горячего воздуха или пламени.
— Признаки неисправности деталей системы SRS трудно определить. Наиболее важным источником информации при поиске и устранении неисправностей являются коды DTC. При поиске неисправностей перед отсоединением кабеля от отрицательного (-) вывода аккумуляторной батареи обязательно проверьте коды DTC.
— Детали системы SRS необходимо проверять даже в случае незначительных столкновений, при которых система не сработала.
— Датчик системы SRS необходимо снять перед выполнением ремонтных работ, если во время ремонта он может подвергнуться ударам.
— Никогда не используйте детали SRS от другого автомобиля. В случае замены деталей системы SRS используйте только новые запасные части.
— Категорически запрещается разбирать или ремонтировать детали системы SRS.
— В случае падения детали системы SRS либо при наличии трещин, заусенцев или иных дефектов на корпусе, скобе или разъеме замените деталь системы SRS новой.
— Поиск неисправностей в электрических цепях производите с помощью вольтметра/омметра с высоким импедансом (не менее 10 кОм/В).
— По бокам деталей системы SRS находятся этикетки с техническими данными. Следуйте мерам предосторожности и инструкциям на этикетках.
— После завершения работ с деталями системы SRS проверьте контрольную лампу аварийного состояния SRS.
— После отсоединения кабеля от отрицательного (-) вывода аккумуляторной батареи происходит сброс настроек для всех систем. Поэтому перед выполнением работ запишите настройки всех систем. По завершении работ восстановите прежние настройки всех систем. Чтобы не допустить очистки памяти какой-либо из систем, не следует использовать в качестве резервного источника питания внешнюю аккумуляторную батарею.
— Если отрицательный (-) вывод аккумуляторной батареи был отсоединен, после его подсоединения выполните инициализацию следующих систем.

Примечание:
Тип замка зажигания, используемый в данной модели, определяется техническими характеристиками автомобиля. Используемые в данном разделе сообщения индикации приведены в таблице.

В дополнительной системе (пассивной) безопасности центральный блок управления, левый и правый передние датчики, левый и правый боковые датчики, левый и правый задние датчики совокупно называются датчиками системы SRS.

1.Меры предосторожности при работе с датчиками системы SRS.

Начинать выполнение работ следует не ранее, чем через 90 секунд после отсоединения кабеля от отрицательного (-) вывода аккумуляторной батареи:

• Замена датчиков системы SRS;
• Регулировка передних или задних дверей автомобиля, оснащенного боковыми подушками безопасности и подушками безопасности занавесочного типа (регулировка положения).

При подсоединении и отсоединении разъемов датчиков системы SRS убедитесь, что все они уже установлены на автомобиле.

Запрещается использовать датчики системы SRS, падавшие во время работы или транспортировки.

Запрещается разбирать датчики системы SRS.

2.Последовательность проверки автомобиля, побывавшего в аварии:

• Если подушка безопасности не развернулась, проверьте выводимые коды DTC посредством контрольной лампы аварийного состояния SRS. При наличии неисправностей системы SRS выполните диагностику системы.
• Если хотя бы одна подушка безопасности развернулась, замените датчики системы SRS и проверьте правильность установки.

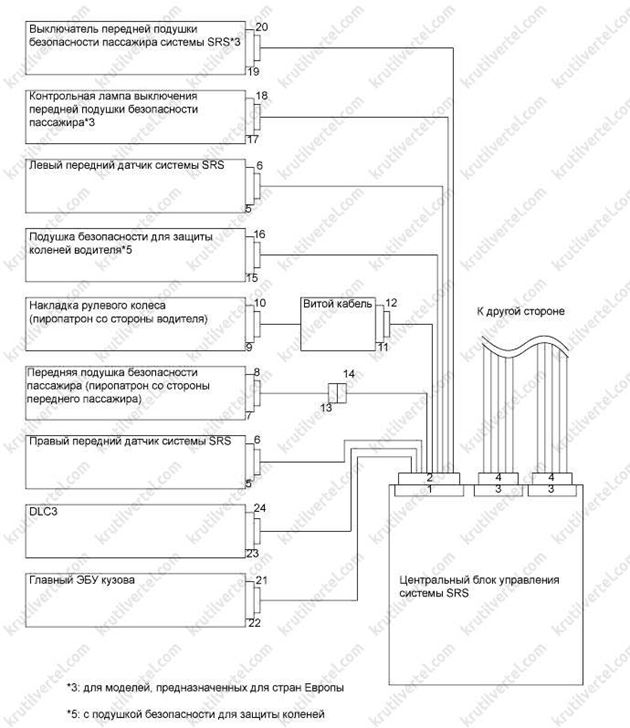

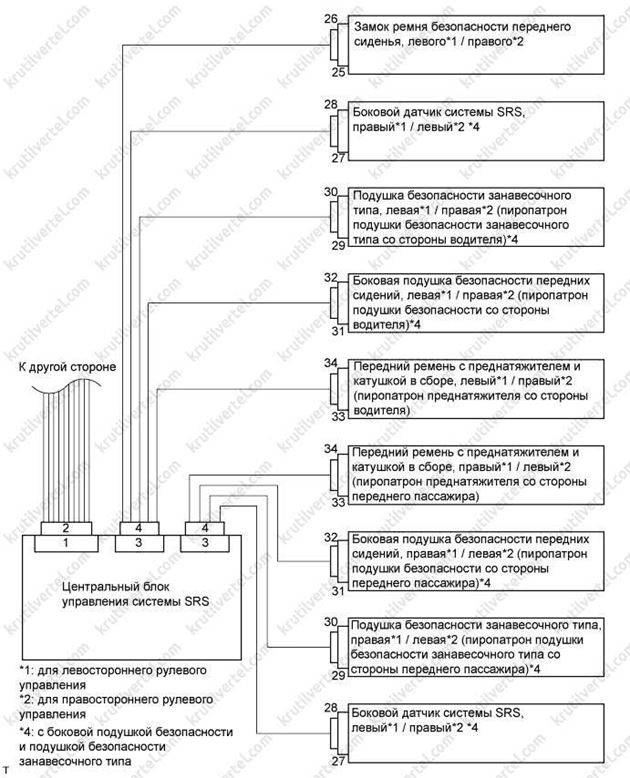

• Расположение разъемов системы SRS показано на следующем рисунке.

Все разъемы SRS, за исключением разъема датчика положения сиденья и разъемов ЭБУ системы классификации пассажиров, окрашены в желтый цвет, что позволяет отличать их от других разъемов. Некоторые разъемы выполняют специальные функции и предназначены непосредственно для системы SRS. В этих разъемах, расположение которых показано на предыдущей странице, используются долговечные позолоченные контакты, обеспечивающие их высокую надежность.

Механизм двойной блокировки контактов:

Каждый разъем состоит из двух частей: корпуса и распорной детали. Используемая конструкция обеспечивает надежную фиксацию контактов благодаря наличию двух фиксирующих элементов (фиксатор и шпилька), предотвращающих выход контактов из зацепления.

Механизм предотвращения срабатывания:

В каждом разъеме имеется тарелка малой пружины. При разъединении разъема короткая плоская пружина автоматически закорачивает положительный (+) и отрицательный (-) контакт пиропатрона.

Механизм предотвращения неполного соединения:

При неполном соединении разъема он разъединяется пружиной так, чтобы полностью разорвать контакт.

Механизм фиксации положения разъема:

Только когда замок корпуса (белая часть) полностью введена в зацепление, механизм фиксации положения разъема (желтая часть) сдвигается, завершая, таким образом, полное соединение разъема.

Механизм блокировки разъема (1):

Кнопка фиксации разъема надежно фиксирует разъем.

Механизм блокировки разъема (2):

Первичный замок с удерживающими стержнями и вторичный замок с фиксатором предотвращают произвольное разъединение разъемов.

Механизм предотвращения неправильного соединения:

Для обеспечения надежной фиксации держателя при его подсоединении рычаг нажимается до конца, вращаясь вдоль оси A.

4. Разъединение разъемов накладки рулевого колеса, передней подушки безопасности пассажира (со стороны пиропатрона), подушки безопасности для защиты коленей водителя, подушки безопасности занавесочного типа и передних ремней безопасности с катушкой и преднатяжителем в сборе:

Примечание:
Конец отвертки перед использованием следует изолировать клейкой лентой.

• Освободите кнопку замка (желтая деталь) разъема с помощью отвертки.
• Вставьте конец отвертки между разъемом и основанием, а затем поднимите разъем.

5. Соединение разъемов накладки рулевого колеса, передней подушки безопасности пассажира (со стороны пиропатрона), подушки безопасности для защиты коленей водителя, подушки безопасности занавесочного типа и передних ремней безопасности с катушкой и преднатяжителем в сборе:

• Осторожно нажмите кнопку замка (желтая деталь) разъема. (При фиксации раздастся щелчок.)

6. Разъединение разъема передней подушки безопасности пассажира (со стороны жгута проводов панели приборов):

• Отведите ползун пальцем так, чтобы освободить замок, а затем разъедините разъем.

7. Соединение разъема передней подушки безопасности пассажира (со стороны жгута проводов панели приборов):

• Подсоедините разъем, как показано на рисунке. (При фиксации ползун должен вернуться в исходное положение со щелчком.)

Примечание:
При соединении ползун перемещается. Не касайтесь ползуна во время соединения, поскольку это может привести к ненадежной фиксации.

8.Разъединение разъемов подушек безопасности передних сидений:

• Отведите ползун пальцем так, чтобы освободить замок, а затем разъедините разъем.

9. Соединение разъемов подушек безопасности передних сидений:

• Подсоедините разъем, как показано на рисунке. (При фиксации ползун должен вернуться в исходное положение со щелчком.)

Примечание:
При соединении ползун перемещается. Не касайтесь ползуна во время соединения, поскольку это может привести к ненадежной фиксации.

10. Разъединение разъемов центрального блока управления системы SRS:

• Нажав на часть А, как показано на рисунке, потяните рычаг и отсоедините держатель (с разъемами).

Примечание:
В случае замены держателя выполните следующие действия.

• Снимите держатель.
• С помощью отвертки разблокируйте фиксатор.

• Освободите крепежные шпильки и снимите держатель.

• Установите держатель.
• Вставьте разъемы в держатель. (При фиксации раздастся щелчок).

Примечание:
Фиксатор блокируется при подсоединении держателя.

11. Соединение разъемов центрального блока управления системы SRS:

• Вставьте держатель (с разъемами) в центральный блок управления системы SRS до упора.
• Нажмите рычаг для подсоединения держателя (с разъемами). (При фиксации раздастся щелчок.)

Примечание:
При подсоединении держатель задвигается в центральный блок управления системы SRS. Не удерживайте держатель во время соединения, поскольку это может привести к ненадежной фиксации.

12. Разъединение разъемов передних датчиков системы SRS:

• Прижмите замок корпуса (белая часть) и сдвиньте механизм фиксации положения разъема (желтая часть). (Теперь разъем не может случайно разъединиться.)
• Прижмите замок корпуса (белая часть) снова и разъедините разъем.

Примечание:
При разъединении старайтесь не прижать часть A, показанную на рисунке.

• После разъединения разъема убедитесь, что положение замка корпуса (белая часть) соответствует указанному на рисунке.

13. Соединение разъемов передних датчиков системы SRS:

• Перед разъединением разъема убедитесь, что положение замка корпуса (белая часть) соответствует указанному на рисунке.

• Вставляйте разъемы до полной фиксации. (При фиксации раздастся щелчок.)

Примечание:
При соединении замок корпуса (белая часть) сдвигается. Не придерживайте замок корпуса (белая часть) и часть А, поскольку это может привести к ненадежной фиксации.

14. Разъединение разъемов бокового и заднего датчиков системы SRS:

• Удерживая наружные стопорные выступы разъема с обеих сторон, сдвиньте наружную часть в направлении стрелки.

• После расцепления замка разъемы разъединяются.

Примечание:
Обязательно держите разъем по бокам. Если держать разъем сверху и снизу, это может усложнить разъединение.

15. Соединение разъемов бокового и заднего датчиков системы SRS:

• Подсоедините разъем, как показано на рисунке (при фиксации обратите внимание, чтобы ползун вернулся в исходное положение и раздался щелчок).

Примечание:
При соединении наружная часть смещается. Не удерживайте наружную часть во время соединения, поскольку это может привести к ненадежной фиксации.

Накладка рулевого колеса

Проверка без снятия с автомобиля

1. Проверьте накладку рулевого колеса в сборе (автомобиль попал в аварию, подушка безопасности не развернута):

• Выполните диагностику системы.

2. Не снимая с автомобиля накладку рулевого колеса (с подушкой безопасности), проведите осмотр на предмет обнаружения:

• Порезов, трещин или изменения цвета наружной поверхности и пазов накладки рулевого колеса.
• При обнаружении каких-либо из перечисленных выше дефектов замените накладку рулевого колеса новой.

Внимание:
Строго выполняйте соответствующие процедуры снятия и установки накладки рулевого колеса.

3. Проверьте накладку рулевого колеса в сборе (автомобиль попал в аварию, подушка безопасности не развернута):

• Выполните диагностику системы.
• Снимите с автомобиля накладку рулевого колеса (с подушкой безопасности) и проведите осмотр на предмет обнаружения порезов, трещин или изменения цвета наружной поверхности и пазов накладки рулевого колеса.

• Проверьте жгут проводов на наличие порезов и трещин, а разъемы – на наличие сколов.
• Проверьте, не деформировано ли рулевое колесо.
• Проверьте, не деформированы ли контактные пластины накладки рулевого колеса.
• При обнаружении каких-либо из перечисленных выше дефектов замените накладку рулевого колеса новой.

Внимание:
Строго выполняйте соответствующие процедуры снятия и установки накладки рулевого колеса.

Примечание:
Если контактные пластины накладки рулевого колеса деформированы, не ремонтируйте их. Накладку рулевого колеса необходимо заменить новой.

• Между накладкой рулевого колеса и рулевым колесом не должно быть никаких посторонних предметов, при установке новой накладки рулевого колеса на рулевое колесо зазор должен быть одинаковым по всей окружности.

Снятие

Внимание:
Перед началом обслуживания следует обязательно изучить информацию о мерах безопасности для подушек безопасности системы SRS.

1. Отсоедините кабель от отрицательного (-) вывода аккумуляторной батареи.

Внимание:
После отсоединения кабеля от отрицательного вывода аккумуляторной батареи (-) подождите не менее 90 секунд, чтобы не допустить срабатывания подушки безопасности и преднатяжителя ремня безопасности.

Источник
