Ну вот и у меня случилось. Загорелся значёк на панели, который говорит о том, что с нашими фарами не порядок. Заглянул под задний бампер и увидел, что тяга висит обломленной Загнал машину в сервис на подъемник, открутили остатки тяги и я уехал пока так как есть, на поиски ремонта/замены запчасти.
Выяснилось, что отдельно такая не продается, а только с самим датчиком за 38 килорублей, что совершенно не приемлемо)))
Была предпринята попытка расшевелить заклинившие шарниры:
1) замочил их на ночь в смеси доместоса и кислоты для очистки варочных поверхностей. Всю грязь «съело» начисто, почти что добела, но и сам алюминиевый сплав, из которого тяга сделана, стал просто стираться руками.
2) далее залил все WD-40, только на следующую ночь.
Результат — никакой. Только один шарнир удалось сдвинуть, но он потом заклинил пуще прежнего. Так что не тратьте на это время!
В итоге заказал в Exist шаровые наконечники SAMPA 080.355 по 135 рублей за штуку. Привезли за 10 дней. Далее взял болт, спилил шляпку и «вуаля» — тяга готова. Дополнительно набил смазки Molykote 111 под пыльники. Все размеры установил, как у «родной». Сегодня загнал на подъемник и смонтировал на место.
Цена вопроса: 570 ₽
Пробег: 85 000 км
Как проверить датчик корректора фар Мазда CX-7 (ER)
Выполняя диагностику системы автоматического выравнивания фар Мазда CX-7 (ER), основной операцией является проверка датчика корректора фар (Auto Leveling Sensor [ALS]). В зависимости от года выпуска автомобили СХ-7 (ER) выпускались с передним и задним датчиками ALS либо с одним задним. Проверка выполняется с демонтажем датчика. При этом следует обезопасить электрический разъём датчика корректора фар от попадания внутрь воды, инородных материалов и от повреждения контактов разъёма.
После проведенного ремонта системы автоматического корректора фар следует выполнить инициализацию системы автоматического корректора фар.
• Модуль управления автоматическим выравниванием фар записывает значения высоты автомобиля без пассажиров, выполняя инициализацию системы автоматического выравнивания фар
• Инициализацию системы автоматического выравнивания фар активируют, если выполняются какие-либо из следующих действий:
― Замена блока управления автокорректором
― Замена или снятие/установка датчика корректора
― Любая работа с подвеской, связанная с изменением высоты автомобиля, например, замена компонента подвески или его снятие/установка
Порядок проверки:
1. Отсоедините отрицательный провод от аккумулятора.
2. Снимите датчик корректора фар.
3. Соедините последовательно три батареи с номиналом напряжения 1,5 В каждая.
4. Подсоедините контакт A датчика корректора фар к отрицательному полюсу батарейной сборки, а контакт C к положительному полюсу и подайте напряжение 4,5 В на контакты A и C.
5. Подключите вольтметр, как показано на рисунке.
6. Медленно перемещая рычаг датчика вверх и вниз убедитесь, что напряжение изменяется линейно от 0,5 до 4,5 В.
• Если напряжение не изменяется, как показано на графике, замените датчик корректора фар.
Помощь в компьютерной диагностике, работах по замене датчика корректора фар Mazda CX-7 (ER) вы можете получить, позвонив по телефону: +7(495) 001-05-21.
Дабы не создавать новую тему, скажу так, что столкнулись с такой же проблемой. Может кто то даст полезный совет. Далее по теме….
Как проявляется:
До нагрева до 75градусов судя по сканеру и по поведению мотора система изменения фаз работает, это видно и по сканеру в пункте (актуальная позиция распредвала) и по изменениям в работе ДВС при активации клапана, после 80градусов работать перестает и после того как немного проедешь, появляется ошибка Р0012.
На не прогретом моторе, сканером активируем клапан OCV на 50% , в пункте Актуальная позиция распредвала, распредвал поворачивается на 30град и держится в этой же позиции, далее по мере прогрева на 50% уже этого не происходит, а срабатывает только на 100% активации клапана, после температуры ДВС более 80град. на холостых вообще перестает срабатывать, срабатывает при поднятии оборотов примерно до 3000, распредвал поворачивается на 30град (по сканеру) и держится в этом положении пока держишь обороты. Далее мотор прогревается еще сильнее и по сканеру видно, что даже на больших оборотах при активации клапана, распредвал поворачивается на 30град и через секунду падает до 9, на холостых оборотах вообще нет никакой реакции на открытие клапана OCV. В общем все сводилось к тому что недостаточное давление, померили давление, на холостых оборотах сейчас 1,2кг/см3, при 3000 4кг/см3 при температуре мотора 95-100град. То есть после прогрева система не работает.
Что пробовали делать:
Заливали более густое масло.
Заменили распредвалы на новые, т.к на впускном была изношена шейка подачи масла на муфту.
Новая муфта и клапан OCV.
Проверяли конечно же сеточку.
Проверяли на утечки всеми возможными способами, со снятой крышкой и поддоном дрелью крутили масляный насос и смотрели, утечки незначительны, давления масла в моторе в норме.
Куда рыть дальше уже не знаем, денег и времени потрачено куча, результат 0.
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
электросхема Mazda CX-7, скачать электросхему Mazda CX-7, панель приборов Mazda CX-7, система освещения Mazda CX-7, магнитола Mazda CX-7, аудиосистема Mazda CX-7, стеклоочиститель Mazda CX-7, регулировка фар Mazda CX-7, коды ошибок Mazda CX-7
6. Система освещения
Внимание:
— Перед тем, как снять газоразрядную лампу, необходимо тщательно высушить руки, чтобы предотвратить электрошок.

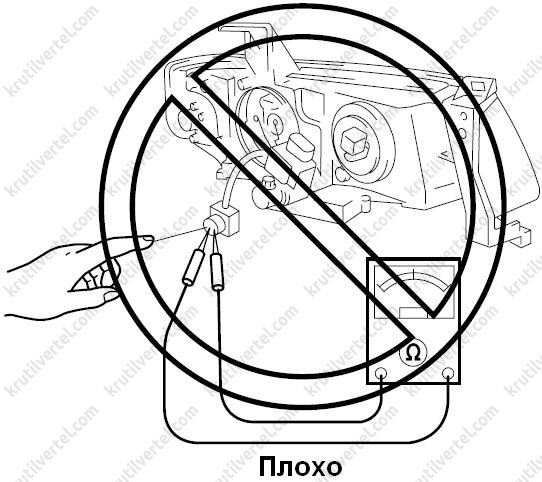

— При включенном освещении через патрон газоразрядной лампы проходит напряжение в 25000 В. Не касаться патрона пальцами и не подсоединять тестер.
Внимание:

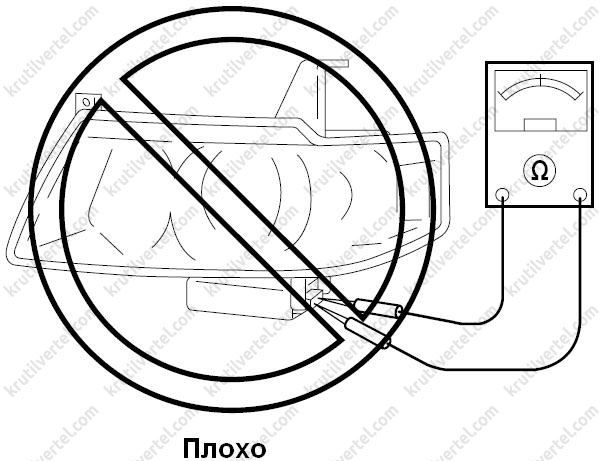

Запрещено проверять или разбирать модуль управления фарами головного освещения с газоразрядными лампами.
Запрещено использовать модуль, если он поврежден. После столкновения модуль может некоторое время работать нормально, однако, при повторном использовании такого модуля необходимо проверить работу фар:
— выключить фары на 10 минут, затем включить;
— включить фары на 15 минут, затем выключить на 1 минуту, после чего снова включить;
— выключить фары на 10 минут, затем включить на 5 минут. Проверить, чтобы не было мигания ламп;
— включить фары на 30 минут, проверить, чтобы интенсивность освещения слева и справа была одинаковой.
Фара головного освещения
Снятие и установка
1. Отсоединить отрицательную клемму АКБ.
2. Снять передний бампер.

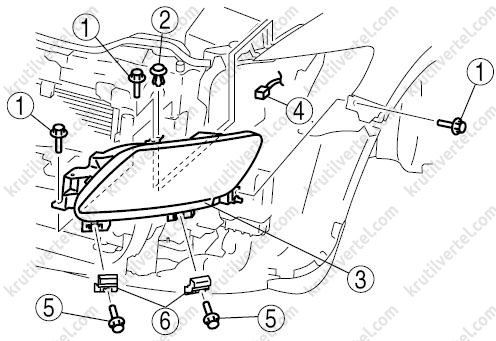

3. Снять детали согласно рисунку ниже.
- Болт
- Крепление
- Фара головного освещения
- Разъем
- Болт
- Кронштейн
4. Установка выполняется в обратной последовательности.
Регулирование направления света фар
1. Установить требуемое давление в шинах колес. В автомобиле не должно быть никакого груза, кроме водителя, запасного колеса и бортового инструмента. Топливный бак должен быть полным. Аккумуляторная батарея и фары должны быть в исправном состоянии.
2. Очистить стекло фары

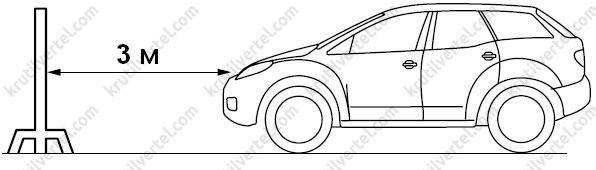

3. Установить автомобиль на ровную горизонтальную площадку перпендикулярно к экрану на расстоянии 3 м.
4. Установить объект спереди фары (которая не регулируется на данный момент), чтобы закрыть световые пучки.
5. Запустить двигатель, чтобы не разрядить АКБ.
5 марта, 2017
Быстрый и мощный кроссовер однозначно нуждается в отличной оптике, которая будет способствовать безопасности движения как для водителя самого авто, так и для других участников движения.
Но на Мазда CX 7 это распространенная проблема: иногда автовладельцы жалуются, что вообще непонятно, включен ли ближний свет или с фарами что-то случилось и они вовсе перестали гореть. Способов регулировки несколько, каждый имеет свои преимущества.
Настройка в салоне
Планируя изменить настойки заводской оптики, необходимо учитывать, что работа всех осветительных систем авто, даже габаритных, регламентируется международными стандартами, которые обязательны к исполнению. Самостоятельно без специальных приборов проверить новые настройки будет невозможно. Поэтому, если нужна существенная коррекция, можно обратиться в специализированные мастерские.
Выбирая салон, следует обратить внимание на наличие особого испытательного стенда. Именно он и помогает провести точные испытания новых режимов света. Если устройства нет, значит, и регулировка будет кустарной. Переплачивать за такую смысла нет. Мастерские предлагают отдельно отрегулировать следующие опции света:
- Противотуманный свет
- Головной свет
- Ксеноновая оптика
- Биксеноновый свет.
Самостоятельная настройка
Настроить силу и направление света можно и самостоятельно. Самый простой вариант – именно регулировка, а не установка новой оптики. Это и быстрее и дешевле, но вот результат может оказаться не вполне удовлетворительным. Пучок света регулируется по большей части блок-фарой. Семерка в этом плане имеет очень продуманную конструкцию, а именно ручной корректор в зоне свободного доступа. Расположена система у корпуса фары сразу за линзами ближнего света. Здесь нужно найти небольшую пластиковую накладку размером примерно 5 на 5 сантиметров.
Прямо по центру расположен пластиковый болт под плоскую отвертку. Это и есть тот самый регулятор. Работать здесь нужно аккуратно, поскольку рядом расположен пучок проводок. Болт поворачивается даже от небольшого усилия, поэтому действовать нужно аккуратно. Высота регулятора напрямую будет вязана с высотой пучка света.
Задирать слишком сильно конструкцию не стоит, в таком положении водитель не увидит того, что происходит прямо перед капотом, а дальним светом осветит скорее ночное небо, чем дорогу. В спорт-варианте такая подстройка невозможна, поскольку здесь автокорректор расположен под рулем и имеет вид небольшого колесика.
Если отрегулированный свет все же не дает нужного обзора, можно попробовать заменить некоторые составляющие оптики. Новые линзы для ближнего света должны иметь больший диаметр чем те, что уже имеются. Очень хорошие отзывы получила немецкая оптика Hella. При подборе новых модулей и ламп стоит обязательно учитывать температуру света дальних фар, чтобы разница была не слишком заметна. Почти все новые модули света приходится подгонять по размерам, поэтому имеет смысл снят фару и принести ее домой. Разбирается сама фара достаточно просто: нужно просто нагреть в картонной коробке всю конструкцию строительным феном.
Если проблема плохого освещения особенно актуальна при езде в городе, достаточно будет небольшого увеличения яркости, слишком мощные фары будут создавать проблемы другим участникам движения. А вот на трассе гораздо важнее не сделать свет слишком «высоким», а яркость наоборот будет очень кстати.
Как делать нельзя
На различных форумах часто можно встретить очень необычный способ, как отрегулировать фары Мазда СХ 7. Советуют простым механическим усилием изогнуть датчик положения колеса. Таким методом можно ввести в заблуждение систему автокоррекции и немного перенаправить пучок света. Но делать этого на самом деле категорически нельзя.
Дело в том, что связь с системой оптики у этого датчика скорее второстепенная, у него гораздо более серьезные функции, а именно:
- EBD
- ABS
- Курсовая устойчивость.
Чтобы добраться до этого датчика необходимо для начала полностью отогнуть колесо, что само себе должно навести на мысли о нецелесообразности действий. Измененное искусственно положение детали сбивает регулировку устойчивости кузова, что очень опасно на поворотах и при высоких скоростях. Пострадает система распределения усилий тормозов, что может привести к серьезным аварийным ситуациям.
