Ошибка коробки тойота королла 2007

Дождался я «наконец-то» кошмарного состояния робота с прописыванием ошибки P0810.
Начала вылетать коробка в аварию при нажатии на педаль тормоза. Частота выброса в нейтраль увеличивалась с каждым днем. Практически 100% выкидывало «шестеренку» на панели при нажатии на тормоз и переключении с положения «Е» на «R» и опять на «Е». Если ехать по трассе, коробка переключает все передачи и вверх и вниз без ухода в аварийный режим. Как только заезжаю в город-остановка на светофоре почти гарантировано уводила коробку в аварию с индикацией шестеренки. Выход из аварийного режима осуществлялся перезапуском автомобиля 1-3 раза, но в последствии ситуация ухудшалась — машину приходилось перезапускать в течение все долее долгого времени.

Не буду томить и скажу каков же был мой путь к полному избавлению от ухода роботизированной коробки в аварию.
1) Замена датчика положения сцепления.
Результат: Ничего не поменялось, но коробка в штатном режиме стала переключаться плавнее.
2) Замена смазки в актюаторе, Замена подшипников и щеток мотора актюатора.
Результат: Стало лучше, но не намного. Как только машина проезжала 20-30 мин — проблема вновь появлялась.

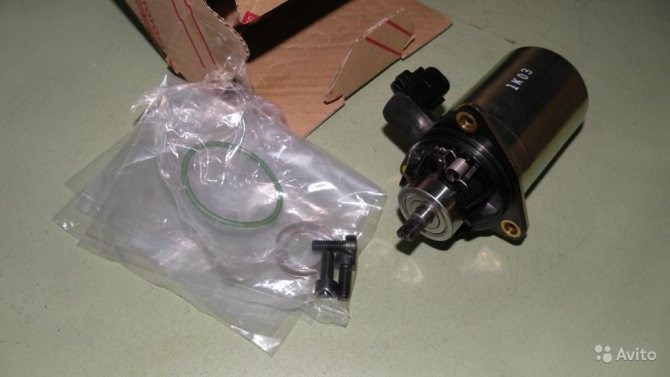

3) Замена мотора актюатора на новый.
Результат: на мой взгляд стало лучше, но опять как только машина проезжала 20-30 мин — «Шестеренка».
4) Снятие роботизированной коробки и чистка и полировка направляющей и самого выжимного подшипника.
Результат: Проблема ушла! Ошибка не появляется и коробка не уходит в аварию даже в пробках.

Ощущения после проведенных работ только положительные — переключения плавные и быстрые. Иногда (примерно в 10-20% случаев после длительной стоянки) на холодную бывают небольшие вибрации при трогании, которые полностью пропадают при выходе двигателя на рабочую температуру.
Снял графики тока актюатора в различных режимах работы РКПП — после чистки токи значительно упали, исчез пик тока вплоть до 22А при переключении передачи с «Е» на «R».

Если найду графики токов — дополню статью.

Вывод: Основная причина ошибки P0810 в моем случае — грязь между направялющей выжимного подшипника и самим подшипником.
И в моем случае, если бы знать все наперед — можно было бы спокойно обойтись только п.4 — чисткой направляющей выжимного подшипника.

РЫЧАГ КОРОБКИ ПЕРЕДАЧ ОТКАЗЫВАЕТСЯ ПЕРЕКЛЮЧАТЬСЯ

В 2006 году, в США механику можно было заказать на 47% автомобилей из салона. В 2011 году их было уже 37%, а по итогам первой половины 2016 года всего о 27%.

Если же смотреть на продажи, то в 1992 году этот тип коробки выбрали 25% покупателей, в 2012 — 7%, в 2018 году — только 3%. В Японии из 20 покупателей 19 выбирают автомат и по оценкам экспертов эта доля будет только уменьшаться, даже в сегменте спортивных машин. О минусах механики и плюсах против автомата, читайте здесь.

Экскурс в историю отмирания механики закончен, перейдем к поломкам коробки.

Признак неисправности: рычаг переключения передач МКПП отказывается сдвинуться с места при нажатии на педаль сцепления.

Происходит это, когда пытаешься включить первую передачу после остановки, или любую другую, вверх или вниз при переключении скоростей.

• низкий уровень трансмиссионной жидкости, неправильная вязкость (толщина) жидкости. Долейте или поменяйте жидкость.
• требуется отрегулировать кабели переключения или соединения передач.

Проверь двигатель» на Королла Е150

• Если при полностью выжатом сцеплении вы переключили передачу и только затем услышали скрежет, скорее всего в автомобиле изношено сцепление, которое либо регулируется, либо беспощадно меняется.
• Один или несколько синхронизаторов передач изношены или повреждены. Синхронизаторы придется поменять.
• Если при переключении передач вы чувствуете толчки, то либо вы еще не привыкли к машине, либо слабо натянут троса «газа». Подтяните трос и плавность вернется

Ремонт робота Тойота за 1-2 дня с гарантией. Механическая неисправность Это механический износ деталей сцепления, в основном это износ и перегрев сцепления

Коды неисправностей бензиновых двигателей (Toyota)

Коды неисправностей дизельных двигателей (Toyota)

Коды неисправностей АКПП (Toyota)

Коды самодиагностики считываются по числу вспышек индикатора «O/D OFF» при замкнутых выводах «TE1»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании (при этом должно быть разрешено включение повышающей передачи — «O/D OFF» не горит).

Коды неисправностей ABS (Toyota)

Считывание кодов (модели с разъемом DLC1)
— Включите зажигание.
— Перемкните выводы «ТС» и «E1» разъема DLC1.
— Снимите перемычку с выводов «WA» и «WB» разъема DLC1.
— Через 4 секунды считайте код по количеству вспышек индикатора.
— Снимите перемычку с выводов «TC» и «E1».
— Установите перемычку на выводы «WA» и «WB».

Сброс кодов (модели с разъемом DLC1)
— Включите зажигание.
— Перемкните выводы «ТС» и «E1» разъема DLC1 (автомобиль неподвижен).
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
— Индикатор должен выводить код нормы (мигать 2 раза в секунду).
— Выключите зажигание.
— Снимите перемычку с выводов «TC» и «E1».
— Убедитесь, что индикатор ABS погас.

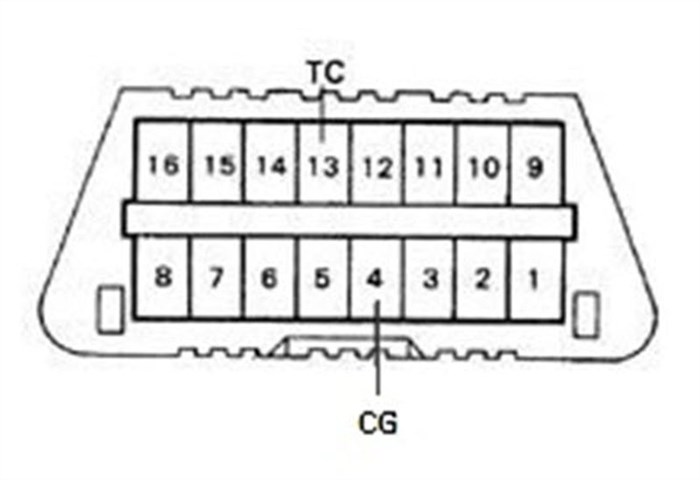

Считывание кодов (модели с разъемом DLC3)
— Перемкните выводы «ТС» и «CG» разъема DLC3.
— Включите зажигание.
— Через 4 секунды считайте код по количеству вспышек индикатора.
— Снимите перемычку с выводов «TC» и «CG».

Сброс кодов (модели с разъемом DLC3)
— Перемкните выводы «ТС» и «CG» разъема DLC3.
— Включите зажигание.
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
— Индикатор должен выводить код нормы (мигать 2 раза в секунду).
— Снимите перемычку с выводов «TC» и «CG».

Причины, расшифровка и сброс ошибки на Toyota Corolla

1. Если чек моргает более 11 раз беспрерывно с интервалом в 0,5 с, то ваша Тойота Королла использует двузначный код, типа 09. Такой вариант означает, что в памяти компьютера нету зафиксированных ошибок и вы можете смело вынимать перемычки, заводить авто и ехать куда планировали.
2. Когда же лампа ошибки мерцает с интервалом 4,5 с, то ваше авто пользуется кодами типа 10, но серьезного ремонта транспортное средство не требует.
3. Если «сheck-еngine» моргает по-иному, к примеру: мерцание — пауза — мерцание — длинная пауза — мерцание, то код ошибки уже в памяти бортового компьютера и его значение – 21. Или такой пример моргания чека: мерцание — длинная пауза – мерцание – пауза — мерцание – это код ошибки под номером 12.

Топ-10 признаков неисправности автомобильной коробки передач Основой передачи крутящего момента является главная пара, с помощью ее согласуется скорость вращения мотора со скоростью движения колес.

Что такое инициализация коробки робота, и в каких случаях ее следует выполнять?

Инициализация — это сброс и обнуление предыдущих настроек электронного блока управления коробкой передач. Эту процедуру проводят каждый раз при сбоях в работе КПП и после выполнения следующих ремонтных работ в системе трансмиссии:

1. Замена коробки передач полностью или ее деталей, при которой производилась частичная или полная разборка КПП;
2. Замена ЭБУ, электропривода выбора передач и их переключения, датчиков механизмов переключения и выбора передач;

В этих случаях проводят инициализацию ЭБУ или трансмиссии, настройку системы управления и калибровку.

Важно! Инициализацию необходимо проводить только для тех узлов и элементов коробки робота, замена которых была произведена.

Тойота королла робот настройка сцепления два способа

Как провести диагностику двигателя?

Если неисправен датчик кислорода…

1. Частые сбои, из-за которых приходится часто делать инициализацию, иногда через каждые 5—7 тысяч километров пробега.
2. Нередко наблюдается перегрев диска сцепления, что приводит к его преждевременному износу и необходимости замены уже через 60 тысяч км.
3. Быстро выходит из строя блок управления, и его также приходится менять на новый.
4. Долгое реагирование коробки передач, особенно это ощущается при движении в пробках.

Услуга Коды неисправностей системы 4WS (Toyota)

Техобслуживание роботизированной трансмиссии

Чтобы роботизированная коробка передач прослужила как можно дольше, ее необходимо с периодичностью примерно один раз в 50 тыс. км пробега обслуживать и диагностировать на станции ТО, где есть специальное оборудование и квалифицированные специалисты.

Если не соблюдать регламент, трансмиссия выйдет из строя раньше времени, и в этом случае ремонт обойдется дороже.

Самостоятельный ремонт РКПП проводить настоятельно не рекомендуется – неквалифицированный подход к делу может погубить коробку окончательно, и тогда ее придется полностью менять.

Обслуживание и ремонт роботизированной коробки следует производить только в специализированных автомастерских – только там можно получить реальные гарантии на выполненные работы.

ВЯЛОЕ СЦЕПЛЕНИЕ

ГОРИТ ЛАМПОЧКА CHECK ENGINE (ПРОВЕРЬТЕ ДВИГАТЕЛЬ)

Причины возникновения ошибки

• на панели приборов автомобиля загорается лампа, фиксирующая неисправность в КПП;
• начинает буксовать сцепление;
• машина двигается с рывками;
• во время движения возникают различные шумы;
• при увеличении оборотов двигателя автомобиль не набирает скорость.

Стоимость ремонта РКПП Тойота. Жидкость для автоматической коробки переключения передач должна быть ярко-красного цвета, прозрачной и с легким душистым ароматом.

Самостоятельная диагностика и выявление проблем

Для того, чтобы найти неисправность и устранить ее самостоятельно, понадобится смартфон и специальный адаптер ОВD2-ВТ для расшифровки и устранения кодов ошибок (стоит он около 1 тыс. рублей).

Порядок проведения диагностики следующий:

1. Установить на смартфон приложение для поиска ошибок (например, «Torque», которое можно найти в Яндекс.Маркете, Гугл.Плей или App store).
2. После установки приложение нужно настроить, установив необходимые параметры.
3. Адаптер нужно подключить под панелью приборов в специальный диагностический разъем.
4. Телефон следует установить в режим Bluetooth.
5. Включить установленную программу выявления ошибок и завести мотор.
6. Выбрать в приложении значок ошибки, после чего запустится автоматическое считывание памяти блока управления.
7. В процессе будут появляться коды ошибок и описания к ним.

Если краткого описания обнаруженной проблемы недостаточно, можно найти более подробное ее описание в интернете. После завершения диагностики программа на телефоне позволяет зачистить все ошибки с бортового компьютера и отключить сигнал о неисправности.

Таким образом, самостоятельная диагностика позволяет установить причину появления ошибки «Проверь двигатель» на Королла Е150, предпринять меры по устранению данной проблемы и удалить сигнал о ней из системы ЭБУ.

Приведенный выше способ позволяет проводить диагностику работы двигателя, для других систем и узлов он не подойдет.

Диагностика робота Тойота.

• Неплотное прилегание крышки горловины топливного бака.
• Поломка датчика кислорода.
• Проблемы с ДМРВ (датчиком массового расхода воздуха).
• Проблемы в свечах зажигания или ВВ-проводах.
• Поломка каталитического нейтрализатора выхлопных газов.

В каких случаях не следует проводить инициализацию? Истинную причину неисправности выявляет компьютерная диагностика робота Тойота. В нашем сервисе она проводится БЕСПЛАТНО. Чтобы произвести осмотр автомобиля и его компьютерную диагностику необходимо не более 15 минут. После этого, мы можем назвать стоимость ремонта РКПП Тойота.

Обычный автомат

При выборе транспортного средства с одним из видов автоматической трансмиссии необходимо знать, что такое автомат и робот и из чего состоит каждая из них.

Причины затягивания с переключением передач на АКПП и способы их устранения

Внимание! АКПП впервые была выпущена в свет в 30 года двадцатого столетия. Но массово ее стали производить только в шестидесятые годы того же столетия.

Транспортные средства с автоматом считаются более надежными нежели с CVT или роботом.

Конструкция АКПП

Коробка автомат состоит из гидротрансформатора, планетарной коробки передач, гидроблока.

Строение АКПП, как видно из таблицы, более простое, чем у робота. Еще одно отличие от роботизированной заключается в большом количестве ступеней передаточного числа. Благодаря им, снижается потребление топлива транспортным средством.

Разница между роботом и коробкой автомат заключается в принципе работы АКПП. Переключение скоростей происходит без разрывов, когда мотор достигает максимального числа оборотов на одной из передач и в масляной системе нагнетается давление для смены скорости.

1. Гидротрансформатором меняется крутящий момент.
2. Смазывающее средство попадает из насоса к турбинному колесу.
3. Колесо передает его на реактор.
4. Поток масла становится все больше и увеличиваются обороты насосного колеса.
5. Задействуется обгонная муфта, благодаря которой происходит вращение реактора.
6. Муфта переключает передачи между планетарными редукторами.

А гидроцилиндры, которые обеспечивают работу вышеописанных процессов, управляются электронным блоком.

Как уже было описано, коробку автомат можно отличить от робота по следующим положениям ручки на селекторе:

Положительные стороны и отрицательные

Как и все устройства, автомат имеет свои положительные стороны и отрицательные черты. К плюсам автоматической коробки передач относятся:

• надежность;
• простое управление;
• отсутствие периодической замены сцепления;
• экономное расходование горючего;
• не скатывается назад, если поставить на склоне.

Автомат имеет и отрицательные черты, которые складываются из следующих парметров:

• высокая стоимость при замене автомата;
• высокая цена капитального ремонта;
• транспортное средство с автоматом нельзя заводить с толкача;
• малый КПД из-за гидротрансформатора. На последний уходит почти половина мощности аппарата;
• срок жизни устройства маленький.

Техобслуживание роботизированной трансмиссии

• Сбои в системе блока управления, что приводило к частым проблемам и внеплановым процедурам по инициализации, иногда каждые 10 тысяч километров
• При не правильном функционировании, коробка способствовала перегреву диска сцепления и досрочному его износу. Встречались случаи, что сцепление требовало замену уже на 50-60 тыс. километров пробега.
• Перебои в переключении с одной передачи на другую. Чаще всего это происходило в затяжных пробках. ММТ долго «думает», такая реакция приводит к медленному движению автомобиля или способствует рывкам.
• Проблемы, связанные с ЭБУ, из-за которого и появлялись выше перечисленные сбои и неполадки в системе. Приходилось делать полное обновление данного блока управления.

Первым делом В процессе эксплуатации в масло попадает различный мусор, образующиеся вследствие износа фрикционов, забивается фильтр, и соленоиды выходят из строя.

Все ошибки TOYOTA 4RUNNER, ALLEX, ALLION, ALPHARD, ALTEZZA, ARISTO, AURION, AURIS, AVALON, AVENSIS, AYGO, BB, BELTA, BLADE, BREVIS,CALDINA, CAMI, CAMRY, CELICA, CELSIOR, CENTURY, COROLLA, ECHO, ESTIMA, FJ CRUISER, FORTUNER, FUNCARGO, GT86, HARRIER, HIACE, HIGHLANDER, HILUX, INNOVA, IPSUM, iQ, ISIS, IST, KLUGER HYBRID, KLUGER  V, LAND CRUISER, LAND CRUISER PRADO, MARK, MARK X, MATRIX, MR 2, NADIA, NOAH, OPA, PASSO, PLATZ, PREMIO, PREVIA, PRIUS, PROBOX, PROGRES, RACTIS, RAUM, RAV4, RUSH, SAI, SEQUOIA, SIENNA, SIENTA, SOLARA, TACOMA, TUNDRA, URBAN CRUISER, VANGUARD, VELLFIRE, VENZA, VERSO, VITZ, VOLTZ, VOXY, WILL CYPHA, WILL VS, WINDOM, WISH, YARIS.

Ошибки Toyota по протоколу OBDI. Самодиагностика.

---

Бензиновые двигатели

---

12 — Датчик положения коленчатого вала (P0335)

13 — Датчик положения коленчатого вала (P0335, P1335)

14 — Система зажигания, катушка №1 (P1300) и №4 (P1315)

15 — Система зажигания, катушка №2 (P1305) и №3 (P1310)

16 — Система управления АКПП

18 — Система VVT-i — фазы (P1346)

19 — Датчик положения педали акселератора (P1120)

19 — Датчик положения педали акселератора (P1121)

21 — Кислородный датчик (P0135)

22 — Датчик температуры охлаждающей жидкости (P0115)

24 — Датчик температуры воздуха на впуске (P0110)

25 — Кислородный датчик — сигнал бедной смеси (P0171)

27 — Кислородный датчик №2

31 — Датчик абсолютного давления (P0105, P0106)

34 — Система турбонаддува

35 — Датчик давления турбонаддува

36 — Датчик CPS (P1105)

39 — Система VVT-i (P1656)

41 — Датчик положения дроссельной заслонки (P0120, P0121)

42 — Датчик скорости автомобиля (P0500)

43 — Сигнал стартера

47 — Датчик положения дополнительной дроссельной заслонки

49 — Датчик давления топлива (D-4) (P0190, P0191)

51 — Состояние выключателей

52 — Датчик детонации (P0325)

53 — Сигнал детонации

55 — Датчик детонации №2

58 — Привод SCV (D-4) (P1415, P1416, P1653)

59 — Сигнал VVT-i (P1349)

71 — Система EGR (P0401, P0403)

78 — ТНВД (D-4)

89 — Привод ETCS (P1125, P1126, P1127, P1128, P1129, P1633)

92 — Форсунка холодного пуска (D-4) (P1210)

97 — Форсунки (D-4) (P1215)

---

Дизельные двигатели

---

12 – Датчик положения коленчатого вала

13 – Датчик частоты вращения

14 – Клапан регулировки угла опережения впрыска

15 – Сервопривод дроссельной заслонки

17 – Сигнал блока управления

18 – Электромагнитный перепускной клапан

19 – Датчик положения педали акселератора

22 – Датчик температуры охлаждающей жидкости

24 – Датчик температуры воздуха на впуске

32 – Корректирующие резисторы

35 – Датчик давления наддува

39 – Датчик температуры топлива

42 – Датчик скорости автомобиля

96 – Датчик положения клапана EGR

---

АКПП

---

11 – Норма

37 – Датчик частоты вращения входного вала АКПП (Р1705)

38 – Датчик температуры рабочей жидкости АКПП

42 – Датчик скорости (или датчик частоты вращения выходного вала) (Р0500)

44 – Датчик скорости (или датчик частоты вращения заднего выходного вала)

46 – Соленоид управления давлением гидроаккумулятора (Р1765)

61 – Датчик скорости (или датчик частоты вращения переднего выходного вала)

62 – Соленоид №1 (Р0753)

63 – Соленоид №2 (Р0758)

64 – Соленоид муфты блокировки гидротрансформатора (Р0773)

67 – Датчик частоты вращения входного вала АКПП

68 – Соленоид управления муфтой блокировки гидротрансформатора

73 – Соленоид муфты блокировки межосевого дифференциала

---

ABS

---

11 – Обрыв цепи реле электромагнитного клапана

12 – Короткое замыкание в цепи реле э/м клапана

13 – Обрыв в цепи реле электронасоса

14 – Короткое замыкание в цепи реле электронасоса

21 – Обрыв или короткое замыкание в э/м клапане переднего правого колеса

22 – Обрыв или короткое замыкание в э/м клапане переднего левого колеса

23 – Обрыв или короткое замыкание в э/м клапане заднего правого (левого) колеса

24 – Обрыв или короткое замыкание в э/м клапане заднего левого (правого) колеса

31 – Неисправность датчика частоты вращения переднего правого колеса

32 – Неисправность датчика частоты вращения переднего левого колеса

33 – Неисправность датчика частоты вращения заднего правого колеса

34 – Неисправность датчика частоты вращения заднего левого колеса

41 – Слишком высокое или слишком низкое напряжение аккумуляторной батареи

43 – Неисправность в цепи датчика замедления

44 – Обрыв или короткое замыкание в цепи датчика замедления

49 – Обрыв в цепи выключателя стоп-сигналов

51 – Короткое замыкание или обрыв цепи питания электронасоса

71 – Низкий уровень сигнала от датчика частоты вращения переднего правого колеса

72 – Низкий уровень сигнала от датчика частоты вращения переднего левого колеса

73 – Низкий уровень сигнала от датчика частоты вращения заднего правого колеса

74 – Низкий уровень сигнала от датчика частоты вращения заднего левого колеса

75 – Неправильное изменение сигнала от датчика частоты вращения переднего правого колеса

76 – Неправильное изменение сигнала от датчика частоты вращения переднего левого колеса

77 – Неправильное изменение сигнала от датчика частоты вращения заднего правого колеса

78 – Неправильное изменение сигнала от датчика частоты вращения заднего левого колеса

79 – Неисправность датчика замедления

98 – Датчик разрежения в вакуумном усилителе тормозов (C1200) колеса

---

Системы безопасности (SRS)

---

11 – Воспламенитель ПБ водителя (замыкание на массу)

12 – Воспламенитель ПБ водителя (замыкание на питание)

13 – Воспламенитель ПБ водителя (замыкание в цепи)

14 – Воспламенитель ПБ водителя (разрыв в цепи)

15 – Передний правый датчик SRS (замыкание или разрыв в цепи)

15 – Передний правый датчик SRS (замыкание на массу или питание)

16 – Передний левый датчик SRS (замыкание или разрыв в цепи)

16 – Передний левый датчик SRS (замыкание на массу или питание)

31 – Неисправность блока управления SRS

51 – Воспламенитель ПБ пассажира (замыкание на массу)

52 – Воспламенитель ПБ пассажира (замыкание на питание)

53 – Воспламенитель ПБ пассажира (замыкание в цепи)

54 – Воспламенитель ПБ пассажира (разрыв в цепи)

61 – Воспламенитель преднатяжителя ремня водителя (замыкание на массу)

62 – Воспламенитель преднатяжителя ремня водителя (замыкание на питание)

63 – Воспламенитель преднатяжителя ремня водителя (замыкание в цепи)

64 – Воспламенитель преднатяжителя ремня водителя (разрыв в цепи)

71 – Воспламенитель преднатяжителя ремня пассажира (замыкание на массу)

72 – Воспламенитель преднатяжителя ремня пассажира (замыкание на питание)

73 – Воспламенитель преднатяжителя ремня пассажира (замыкание в цепи)

74 – Воспламенитель преднатяжителя ремня пассажира (разрыв в цепи)

---

Полный привод (4WS)

---

11 – Электронный блок управления 4WS

12 – Неисправность главного электродвигателя заднего рулевого механизма

13 – Неисправность привода управления рулевым механизмом

21 – Короткое замыкание в системе главного электродвигателя

22 – Разрыв цепи в системе главного электродвигателя

23 – Блокировка главного электродвигателя

24 – Неисправность в работе главного электродвигателя

31 – Разрыв в системе электродвигателя заднего хода

32 – Неисправность в работе электродвигателя заднего хода

41 – Неисправность датчика частоты вращения левого переднего колеса

42 – Неисправность датчика системы 4WS

43 – Неверная работа датчика системы 4WS

---

Ошибки Toyota по протоколу OBDII

---

Топливная система и воздухоподача

---

P0000-P0099, P0100-P0199, P0200-P0299

P0010 – Неисправность в электрической цепи привода системы изменения фаз газораспределения, впуск/левый/передний, банк 1

P0011 – Положение распределительного вала, впуск/левый/передний, банк 1 — слишком ранний угол открывания клапанов / нарушение функционирования системы

P0012 – Положение распределительного вала, впуск/левый/передний, банк 1 — слишком поздний угол открывания клапанов

P0015 – Привод системы изменения фаз газораспределения, выпуск/правый/задний, банк 1 — слишком поздний угол открывания

P0016 – Положение коленчатого и распределительного валов, банк 1, датчик А — нет соответствия

P0017 – Положение коленчатого и распределительного валов, банк 1, датчик В — корреляция

P0018 – Положение коленчатого и распределительного валов, банк 2, датчик А — корреляция

P0030 – Неисправность в электрической цепи подогреваемого кислородного датчика 1, банк 1, управление нагревателем

P0031 – Низкое напряжение в электрической сети подогреваемого кислородного датчика 1, банк 1, управление нагревателем

P0032 – Высокое напряжение в электрической сети подогреваемого кислородного датчика 1, банк 1, управление нагревателем

P0036 – Неисправность в электрической цепи подогреваемого кислородного датчика 2, банк 1, управление нагревателем

P0037 – Низкое напряжение в электрической цепи подогреваемого кислородного датчика 2, банк 1, управление нагревателем

P0038 – Высокое напряжение в электрической цепи подогреваемого кислородного датчика 2, банк 1, управление нагревателем

P0045 – Электромагнитный клапан управления давлением турбонаддува/ клапан управления давлением наддува приводного нагнетателя — обрыв цепи

P0046 – Электромагнитный клапан управления давлением турбонаддува / давлением наддува приводного нагнетателя — диапазон/функционирование

P0047 – Электромагнитный клапан управления давлением турбонаддува / давлением наддува приводного нагнетателя — низкий уровень сигнала

P0048 – Электромагнитный клапан управления давлением турбонаддува / давлением наддува приводного нагнетателя — высокий уровень сигнала

P004B – Управление “В” давлением наддува турбокомпрессора/приводного нагнетателя — диапазон/функционирование

P004C – Управление “В” давлением наддува турбокомпрессора/приводного нагнетателя — низкий уровень сигнала

P004D – Управление “В” давлением наддува турбокомпрессора/приводного нагнетателя — высокий уровень сигнала

P0050 – Неисправность в электрической цепи подогреваемого кислородного датчика 1, банк 2, управление нагревателем

P0051 – Низкий уровень сигнала подогреваемого кислородного датчика 1, банк 2, управление нагревателем

P0052 – Высокий уровень сигнала подогреваемого кислородного датчика 1, банк 2, управление нагревателем

P0056 – Неисправность в электрической цепи подогреваемого кислородного датчика 2, банк 2, управление нагревателем

P0057 – Низкий уровень сигнала подогреваемого кислородного датчика 2, банк 2, управление нагревателем

P0058 – Высокий уровень сигнала подогреваемого кислородного датчика 2, банк 2, управление нагревателем

P0093 – Значительная утечка в топливной системе

P00B0 -Управление “В” давлением наддува турбокомпрессора/приводного нагнетателя — характеристики блока управления

P0100 – Неисправность в электрической цепи датчик расхода воздуха (массового — MAF) / (объемного — VAF)

P0101 – Датчик расхода воздуха (MAF) / (VAF) — диапазон/функционирование

P0102 – Низкий уровень входного сигнала датчика расхода воздуха (MAF) / (VAF)

P0103 – Высокий уровень входного сигнала датчика расхода воздуха (MAF) / (VAF)

P0104 – Ненадежный контакт в электрической цепи датчика расхода воздуха (MAF) / (VAF)

P0105 – Неисправность в электрической цепи датчика абсолютного давления во впускном коллекторе (МАР) / датчика атмосферного давления

P0110 – Неисправность в электрической цепи датчика температуры воздуха на впуске

P0111 – Датчик температуры воздуха на впуске — диапазон/функционирование

P0112 – Низкий уровень сигнала датчика температуры воздуха на впуске

P0113 – Высокий уровень сигнала датчика температуры воздуха на впуске

P0114 – Датчик температуры воздуха на впуске — ненадежный контакт электрической цепи

P0115 – Неисправность в электрической цепи датчика температуры охлаждающей жидкости

P0116 – Датчик температуры охлаждающей жидкости — диапазон/функционирование

P0117 – Низкий уровень сигнала датчика температуры охлаждающей жидкости

P0118 – Высокий уровень сигнала датчика температуры охлаждающей жидкости

P011B – Температура охлаждающей жидкости/температура воздуха на впуске — корреляция

P0120 – Неисправность в электрической цепи датчика положения дроссельной заслонки / датчика положения педали акселератора

P0121 – Датчик положения дроссельной заслонки / датчик положения педали акселератора — диапазон/функционирование

P0122 – Низкий уровень сигнала датчика положения дроссельной заслонки / датчика положения педали акселератора

P0123 – Высокий уровень сигнала датчика положения дроссельной заслонки / датчика положения педали акселератора

P0124 – Датчик положения дроссельной заслонки / датчик положения педали акселератора — ненадежный контакт электрической цепи

P0125 – Температура охлаждающей жидкости недостаточна для управления топливоподачей с обратной связью

P0130 – Неисправность в электрической цепи кислородного датчика 1, банк 1

P0131 – Низкое напряжение в электрической цепи кислородного датчика 1, банк 1

P0132 – Высокое напряжение в электрической цепи кислородного датчика 1, банк 1

P0133 – Малое быстродействие кислородного датчика 1, банк 1

P0134 – Нет отклика от кислородного датчика 1, банк 1

P0135 – Неисправность в электрической цепи подогреваемого кислородного датчика 1, банк 1, управление нагревателем

P0136 – Неисправность в электрической цепи кислородного датчика 2, банк 1

P0137 – Низкое напряжение в электрической цепи кислородного датчика 2, банк 1

P0138 – Высокое напряжение в электрической цепи кислородного датчика 2, банк 1

P0139 – Малое быстродействие кислородного датчика 2, банк 1

P0140 – Нет отклика от кислородного датчика 2, банк 1

P0141 – Неисправность в электрической цепи подогреваемого кислородного датчика 2, банк 1, управление нагревателем

P0155 – Неисправность в электрической цепи кислородного датчика 1, банк 2, управление нагревателем

P0156 – Неисправность в электрической цепи кислородного датчика 2, банк 2

P0157 – Низкое напряжение в электрической цепи кислородного датчика 2, банк 2

P0158 – Высокое напряжение в электрической цепи кислородного датчика 2, банк 2

P0159 – Малое быстродействие кислородного датчика 2, банк 2

P0160 – Нет отклика от кислородного датчика 2, банк 2

P0161 – Неисправность в электрической цепи подогреваемого кислородного датчика 2, банк 2, управление нагревателем

P0170 – Топливный баланс, банк 1 — неисправность

P0171 – Слишком бедная топливовоздушная смесь, банк 1

P0172 – Слишком богатая топливовоздушная смесь, банк 1

P0173 – Топливный баланс, банк 2 — неисправность

P0174 – Слишком бедная топливовоздушная смесь, банк 2

P0175 – Слишком богатая топливовоздушная смесь, банк 2

P0190 – Неисправность в электрической цепи датчика давления в топливной рейке

P0191 – Датчик давления в топливной рейке — диапазон/функционирование

P0192 – Низкий уровень сигнала в электрической цепи датчика давления в топливной рейке

P0193 – Высокий уровень сигнала в электрической цепи датчика давления в топливной рейке

P0200 – Неисправность в электрической цепи форсунки

P0201 – Неисправность в электрической цепи форсунки № 1

P0202 – Неисправность в электрической цепи форсунки № 2

P0203 – Неисправность в электрической цепи форсунки № 3

P0204 – Неисправность в электрической цепи форсунки № 4

P0205 – Неисправность в электрической цепи форсунки № 5

P0206 – Неисправность в электрической цепи форсунки № 6

P0207 – Неисправность в электрической цепи форсунки № 7

P0208 – Неисправность в электрической цепи форсунки № 8

P0209 – Неисправность в электрической цепи форсунки № 9

P0210 – Неисправность в электрической цепи форсунки № 10

P0211 -Неисправность в электрической цепи форсунки № 11

P0212 – Неисправность в электрической цепи форсунки № 12

---

Система зажигания

---

P0300-P0399

P0300 – Случайные / множественные пропуски зажигания (воспламенения)

P0301 – Пропуски зажигания (воспламенения) в цилиндре № 1

P0302 – Пропуски зажигания (воспламенения) в цилиндре № 2

P0303 – Пропуски зажигания (воспламенения) в цилиндре № 3

P0304 – Пропуски зажигания (воспламенения) в цилиндре № 4

P0305 – Пропуски зажигания (воспламенения) в цилиндре № 5

P0306 – Пропуски зажигания (воспламенения) в цилиндре № 6

P0307 – Пропуски зажигания (воспламенения) в цилиндре № 7

P0308 – Пропуски зажигания (воспламенения) в цилиндре № 8

P0309 – Пропуски зажигания (воспламенения) в цилиндре № 9

P0310 – Пропуски зажигания (воспламенения) в цилиндре № 10

P0311 – Пропуски зажигания (воспламенения) в цилиндре № 11

P0312 – Пропуски зажигания (воспламенения) в цилиндре № 12

P0325 – Неисправность в электрической цепи датчика детонации 1, банк 1

P0326 – Датчик детонации 1, банк 1 — диапазон/функционирование

P0327 – Низкий уровень сигнала в электрической цепи датчика детонации 1, банк 1

P0328 – Высокий уровень сигнала в электрической цепи датчика детонации 1, банк 1

P0329 – Датчик детонации 1, банк 1 — ненадежный контакт электрической цепи

P0330 – Неисправность в электрической цепи датчика детонации 2, банк 2

P0331 – Датчик детонации 2, банк 2 — диапазон/функционирование

P0332 – Низкий уровень сигнала в электрической цепи датчика детонации 2, банк 2

P0333 – Высокий уровень сигнала в электрической цепи датчика детонации 2, банк 2

P0334 – Датчик детонации 2, банк 2 — ненадежный контакт электрической цепи

P0335 – Неисправность в электрической цепи датчика положения коленчатого вала

P0336 – Датчик положения коленчатого вала — диапазон/функционирование

P0337 – Датчик положения коленчатого вала — низкий уровень сигнала

P0338 – Датчик положения коленчатого вала — высокий уровень сигнала

P0339 – Датчик положения коленчатого вала — ненадежный контакт электрической цепи

P0340 – Неисправность в электрической цепи датчика положения распределительного вала

P0341 – Датчик положения распределительного вала — диапазон/функционирование

P0342 – Датчик положения распределительного вала — низкий уровень сигнала

P0343 – Датчик положения распределительного вала — высокий уровень входного сигнала

P0344 – Датчик положения распределительного вала — ненадежный контакт электрической цепи

P0345 – Неисправность в электрической цепи датчика положения распределительного вала “A”, банк 2

P0346 – Датчик положения распределительного вала “A”, банк 2 — диапазон/функционирование

P0347 – Датчик положения распределительного вала “A”, банк 2 — низкий уровень сигнала

P0348 – Датчик положения распределительного вала “A”, банк 2 — высокий уровень сигнала

P0349 – Датчик положения распределительного вала “A”, банк 2 — ненадежный контакт электрической цепи

P0350 – Катушка зажигания, первичная/вторичная обмотки — неисправность электрической цепи

P0351 – Катушка зажигания “A”, первичная/вторичная обмотки — неисправность электрической цепи

P0352 – Катушка зажигания “В”, первичная/вторичная обмотки — неисправность электрической цепи

P0353 – Катушка зажигания “С”, первичная/вторичная обмотки — неисправность электрической цепи

P0354 – Катушка зажигания “D”, первичная/вторичная обмотки — неисправность электрической цепи

P0355 – Катушка зажигания “Е”, первичная/вторичная обмотки — неисправность электрической цепи

P0356 – Катушка зажигания “F”, первичная/вторичная обмотки — неисправность электрической цепи

P0357 – Катушка зажигания “G”, первичная/вторичная обмотки — неисправность электрической цепи

P0358 – Катушка зажигания “H”, первичная/вторичная обмотки — неисправность электрической цепи

P0359 – Катушка зажигания “I”, первичная/вторичная обмотки — неисправность электрической цепи

P0360 – Катушка зажигания “J”, первичная/вторичная обмотки — неисправность электрической цепи

P0361 – Катушка зажигания “K”, первичная/вторичная обмотки — неисправность электрической цепи

P0362 – Катушка зажигания “L”, первичная/вторичная обмотки — неисправность электрической цепи

P0368 – Датчик “В” положения распределительного вала, банк 1 — высокий уровень сигнала

P0393 – Датчик “В” положения распределительного вала, банк 2 — высокий уровень входного сигнала

---

Контроль выбросов

---

P0400-P0499

P0400 – Система рециркуляции отработавших газов (EGR) — неисправность каналов системы

P0401 – Система рециркуляции отработавших газов (EGR) — недостаточный уровень рециркуляции

P0405 – Датчик положения клапана А системы рециркуляции ОГ (EGR) — низкий уровень сигнала

P0418 – Реле насоса А подачи воздуха на выпуск — неисправность электрической цепи

P0420 – Каталитический нейтрализатор, банк 1 — эффективность ниже требуемой

P0430 – Каталитический нейтрализатор, банк 2 — эффективность ниже требуемой

P0441 – Система улавливания паров топлива — некорректный расход

P0442 – Система улавливания паров топлива — незначительная утечка

P0443 – Электромагнитный клапан аккумулятора паров топлива — неисправность электрической цепи

P0446 – Система улавливания паров топлива, управление продувкой — неисправность электрической цепи

P0456 – Система улавливания паров топлива — крайне незначительная утечка

---

Контроль скорости и холостого хода

---

P0500-P0599

P0500 – Неисправность в электрической цепи датчика скорости автомобиля

P0504 – Выключатель А/В стоп-сигналов (датчик положения педали тормоза) — корреляция

P0505 – Система управления частотой вращения холостого хода — неисправность

P0556 – Датчик давления в системе усилителя тормозной системы — диапазон/функционирование

P0560 – Напряжение системы (бортовой сети) — неисправность

---

Электронный блок управления (ЭБУ) и его подсистемы

---

P0600-P0699

P0606 – Электронный блок управления двигателем (ECM) / блок управления силовым агрегатом (PCM) — неисправность процессора

---

Трансмиссия

---

P0700-P0799, P0800-P0899, P0900-P0999

P0703 – Выключатель стоп-сигналов “B” — неисправность электрической цепи

P0705 – Датчик положения селектора АКПП, входной сигнал PRNDL — неисправность электрической цепи

P0715 – Датчик частоты вращения входного вала АКПП (турбины гидротрансформатора) — неисправность электрической цепи

P0724 – Выключатель стоп-сигналов “B” — высокий уровень сигнала

P0741 – Электромагнитный клапан муфты блокировки гидротрансформатора — функционирование или «залипание» в закрытом состоянии

P0746 – Электромагнитный клапан управления давлением рабочей жидкости КПП — функционирование или «залипание» в закрытом состоянии

P0748 – Электромагнитный клапан управления давлением рабочей жидкости КПП — электрическая неисправность

P0753 – Электромагнитный клапан “А” переключения передач — электрическая неисправность

P0758 – Электромагнитный клапан “В” переключения передач — электрическая неисправность

P0778 – Электромагнитный клапан “В” управления давлением — электрическая неисправность

P0793 – Датчик частоты вращения промежуточного вала КПП — нет сигнала

P0810 – Ошибка в управлении сцеплением (муфтой)

P0812 – Передача заднего хода — неисправность входной цепи

P0820 – Датчик положения X-Y рычага переключения — неисправность электрической цепи

P0900 – Привод сцепления — обрыв цепи

P0907 – Цепь выбора диапазона коробки передач — высокое напряжение

P0909 – Ошибка выбора диапазона коробки передач

P0910 – Привод выбора диапазона коробки передач — обрыв цепи

P0915 – Цепь определения включенной передачи — диапазон/функционирование

P0917 – Цепь определения включенной передачи — высокое напряжение цепи

P0919 – Контроль включенной передачи — ошибка

P0974 – Электромагнитный клапан “А” переключения передач — высокий уровень сигнала

P0999 – Электромагнитный клапан “F” переключения передач — высокий уровень сигнала

---

Другие ошибки

---

P1047 – Ошибка параметра настройки блока управления Valvematic / неисправность цепи питания ряда 1

P1049 – Неисправность внутренней цепи блока управления Valvematic ряда 1

P1100 – Неисправность в электрической цепи датчика атмосферного давления

P1105 – Неисправность в электрической цепи датчика давления в камере сгорания

P2002 – Сажевый фильтр, банк 1 — эффективность ниже требуемой

P2006 – Привод изменения геометрии впускного коллектора, банк 1 — привод завис в закрытом положении

P2008 – Привод системы изменения геометрии впускного коллектора, банк 1 — обрыв цепи

P2103 – Электродвигатель привода дроссельной заслонки — высокий уровень сигнала

P2109 – Датчик А положения педали акселератора — минимальное ограничение

P2111 – Система управления приводом дроссельной заслонки — заедание привода в открытом положении

P2112 – Система управления приводом дроссельной заслонки — заедание привода в закрытом положении

P2118 – Привод дроссельной заслонки, ток электродвигателя — диапазон/функционирование

P2121 – Датчик положения педали акселератора/выключатель D — диапазон/функционирование

P2123 – Датчик положения педали акселератора/выключатель D — высокий уровень входного сигнала

P2138 – Датчик положения педали акселератора/выключатель D/Е — корреляция напряжения

P2146 – Форсунки — группа A, напряжение питания — обрыв цепи

P2149 – Форсунки — группа B, напряжение питания — обрыв цепи

P2195 – Подогреваемый кислородный датчик 1, банк 1 — сигнал постоянно бедной смеси

P2196 – Подогреваемый кислородный датчик 1, банк 1 — сигнал постоянно богатой смеси

P2197 – Подогреваемый кислородный датчик 1, банк 2 — сигнал постоянно бедной смеси

P2198 – Подогреваемый кислородный датчик 1, банк 2 — сигнал постоянно богатой смеси

P2237 – Подогреваемый кислородный датчик 1, банк 1, управление током (+) — обрыв цепи

P2238 – Подогреваемый кислородный датчик 1, банк 1, управление током (+) — низкий уровень

P2240 – Подогреваемый кислородный датчик 1, банк 2, управление током (+) — обрыв цепи

P2432 – Система подачи воздуха на выпуск, датчик расхода/давления, банк 1 — низкий уровень сигнала

P2440 – Переключающий электромагнитный клапан подачи воздуха на выпуск, банк 1 — заедание клапана в открытом положении

P2241 – Переключающий электромагнитный клапан подачи воздуха на выпуск, банк 1 — заедание клапана в закрытом положении

P2442 – Переключающий электромагнитный клапан подачи воздуха на выпуск, банк 2 — заедание клапана в открытом положении

P2463 – Сажевый фильтр (DPF) — засорение DPF

P2588 – Датчик 5 температуры отработавших газов, банк 2 — диапазон/функционирование

P2646 – Привод коромысла A, банк 1 — проблемы функционирования или заедание привода в закрытом положении

P2649 – Привод коромысла А, банк 1 — высокий уровень сигнала

P264A – Датчик А положения привода коромысла, банк 1 – неисправность электрической цепи

P2714 – Электромагнитный клапан D управления давлением рабочей жидкости КПП – функционирование или заедание в закрытом положении

P2716 – Электромагнитный клапан D управления давлением рабочей жидкости КПП – электрическая неисправность

P2757 – Электромагнитный клапан управления давлением муфты блокировки гидротрансформатора – функционирование или заедание в закрытом положении

P2759 – Электромагнитный клапан управления давлением муфты блокировки гидротрансформатора – электрическая неисправность

P2763 – Электромагнитный клапан управления давлением муфты блокировки гидротрансформатора – высокий уровень сигнала

P2770 – Муфта гидротрансформатора – высокий уровень сигнала

P2799 – Управление дополнительным насосом рабочей жидкости КПП – высокий уровень сигнала

P2A00 – Подогреваемый кислородный датчик 1, банк 1 – проблемы диапазона/функционирования

P3000 – Неисправность высоковольтной батареи

P3100 – Неисправность блока управления высоковольтной батареи

10.12.2006

Коды самодиагностики считываются по числу вспышек индикатора «O/D OFF» при замкнутых выводах «TE1»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании (при этом должно быть разрешено включение повышающей передачи — «O/D OFF» не горит).

11 — Норма
37 — Датчик частоты вращения входного вала АКПП (Р1705)
38 — Датчик температуры рабочей жидкости АКПП
42 — Датчик скорости (или датчик частоты вращения выходного вала) (Р0500)
44 — Датчик скорости (или датчик частоты вращения заднего выходного вала)
46 — Соленоид управления давлением гидроаккумулятора (Р1765)
61 — Датчик скорости (или датчик частоты вращения переднего выходного вала)
62 — Соленоид №1 (Р0753)
63 — Соленоид №2 (Р0758)
64 — Соленоид муфты блокировки гидротрансформатора (Р0773)
67 — Датчик частоты вращения входного вала АКПП
68 — Соленоид управления муфтой блокировки гидротрансформатора
73 — Соленоид муфты блокировки межосевого дифференциала Руководство по ремонту и эксплуатации Toyota

Коды ошибок ДВС Toyota Corolla

Довольно часто датчики сигнализируют о появлении неисправностей двигателя, которые могут возникнуть из-за естественного износа внутренних деталей и неправильной эксплуатации машины. Чаще всего владельцы данной модели при диагностике сталкиваются со следующими кодами ошибок:

• P0011 — Неправильное положение распредвала, т.е рассинхронизация валов, из-за чего изменяется фаза газораспределения в системе CVVT и включается шестерня элементов.

Такая неисправность может возникнуть из-за неправильного положения контактов в клапане газораспределительной системы, загрязнения потоком масла поршневого канала и поломки фазорегулятора. Также может выйти из строя сама система CVVT, но это случается реже.

Если начинает загораться сообщение о неисправности P0011, необходимо сначала проверить работоспособность датчика, осмотреть его на отсутствие окисления и правильность подключения.

Затем необходимо проверить состояние фазового датчика: он может быть загрязнен слоем нагара из-за использования некачественного масла. Затем следует проверить работу клапана VVT, и в случае его выхода из строя установить новую деталь, а также посмотреть, нет ли механических повреждений шестерни распредвала, которая могла подняться неправильно.

• 2196. Тойота Королла, у которой компьютерная диагностика выявила такой код ошибки, может получить чрезмерно богатую смесь (следует проверять 1 датчик в 1 ряду). При появлении кода 2196 проверьте состояние реле EFI, системы впуска воздуха, форсунок, проверьте уровень давления в топливной системе, а также посмотрите, нет ли обрыва или короткого замыкания в электрической цепи самого датчика.

• P2118. Эта ошибка означает, что привод дроссельной заслонки двигателя неисправен, поскольку текущие значения выходят за пределы нормального диапазона. Если система управления двигателем включается и диагностика выводит этот код, необходимо проверить цепь питания ETCS на обрыв, любые предохранители, которые могут перегореть, а также систему ECM. Также проблема может возникнуть из-за разрядки автомобильного аккумулятора.

• P2103. Код указывает на слишком большой ток в электрической цепи привода дроссельной заслонки, который необходим для движения дроссельной заслонки. Проверка показывает, что его значение превышает 10 А в течение 0,1 с или 7 А в течение 0,6 с.

Для устранения проблемы с сигналом P2103 может потребоваться проверка цепи на короткое замыкание, в некоторых случаях необходимо заменить саму заслонку или корпус в сборе.

• P0606. Если такая ошибка начинает появляться, это говорит о наличии неисправностей в блоке управления двигателем. Причина неисправности — попадание влаги, вызывающей коррозию дюралюминиевого корпуса или забитую выхлопную трубу, ведущую от автоматического отопителя. Удалить следы коррозии вручную можно спиртом или спиртосодержащими средствами; после высыхания свет должен погаснуть.

Коды неисправностей двигателей и методы их стирания

Причины, расшифровка и сброс ошибки на Toyota Corolla

Индикатор «проверьте двигатель» говорит владельцам Toyota Corolla как можно скорее проверить силовой агрегат. Раньше этот мерцающий значок указывал на проблему в карбюраторе, но для автомобиля с бортовым компьютером это явный признак неисправностей в других частях автомобиля: недостаточная смесь в двигателе, состояние зажигания и т.д. Отказ может быть как критическим, так и несерьезным. Только диагностика Toyota даст полную картину. Давайте посмотрим на частые причины сгорания чеков и дальнейшие действия.

Коды стандарта OBD

Некоторые автомобили Toyota Corolla поддерживают стандарт OBD, который обеспечивает индикацию ошибок с помощью 5-значного кода: одного буквенного и четырех цифровых символов.

Первый символ этого кода называется Alpha Pointer и указывает систему, в которой произошла ошибка:

• П — двигатель или трансмиссия;
• Б — часть кузова автомобиля;
• С — подвеска;
• U — сетевая система.

Цифры ниже указывают точное местоположение и классификацию проблемы.

Для диагностики проблем в автомобилях, поддерживающих этот протокол, рекомендуется использовать специальные сканеры, тестеры или подключаться к ПК с помощью специальных программ.

Разновидности двузначных кодов

Для самодиагностики автомобилей очень часто используются два типа двузначных кодов: первый — это тип 09; второй тип 10.

Вы можете определить, какой тип поддерживает ваш автомобиль и есть ли какие-либо исправленные ошибки в его работе, следующим образом:

Быстрое и непрерывное мигание света, когда мигание и пауза длится 0,5 секунды, указывает на то, что автомобиль использует код типа 09. Если свет мигает более 11 раз при использовании этого кода, это не было обнаружено ни одной записи о неисправностях.

При использовании кодов второго типа лампа мигает с интервалами разной продолжительности. Об отсутствии неисправностей во время самодиагностики сигнализирует непрерывное мигание с интервалом 4,5 секунды. Пример чтения кода этого типа: мигание — пауза — мигание — долгая пауза — мигание — это код 21.

Как выполнить самодиагностику

Чтобы провести простую самодиагностику двигателя Тойота, достаточно обычной канцелярской скрепки для подключения необходимых контактов.

Разъем DLC1
Разъем DLC3
Режим самодиагностики можно включить, замкнув контакты «TE1» — «E1» в разъеме DLC1, который находится под капотом слева по ходу движения автомобиля, или замкнув накоротко «TC (13) »-« CG (4) »в разъеме DLC3 под панелью приборов.

Расположение диагностического разъема DLC1 в автомобиле.

Расположение разъема DLC1

Замыкаемые контакты в разъеме DLC1

Расположение диагностического разъема DLC3 в автомобиле.

Расположение разъема DLC3

Замыкаемые контакты в разъеме DLC3

Как считать коды ошибок

Замкнув эти контакты, садимся в машину и включаем зажигание (запускать двигатель НЕ ОБЯЗАТЕЛЬНО). Коды ошибок можно прочитать, подсчитав количество миганий индикатора «Check Engine».

Если в памяти нет ошибок, индикатор будет мигать с интервалом 0,25 секунды. Если есть проблема с двигателем, лампочка будет мигать по-другому.

• Каждые 0,5 секунды индикатор будет отображать сначала десятки, а затем, после 1,5-секундной паузы, единицы через 0,5 секунды.
• Если в памяти содержится более одной ошибки, пауза между ними составит 2,5 секунды.
• После того, как система отобразит все ошибки, они начнут повторяться через 4,5 секунды.

Легенда:

0 — проблесковый маячок;

1 — пауза 1,5 секунды;

2 — пауза 2,5 секунды;

3 — пауза 4,5 секунды.

Код, выпущенный системой:

0 0 1 0 0 0 0 2 0 0 0 0 0 1 0 0 3 0 0 1 0 0 0 0 2 0 0 0 0 0 1 0 0 3

Расшифруйте код:

Самодиагностика предоставляет коды ошибок 24 и 52.

Почему горит «check engine» и что делать?

Расшифровка кодов ошибок бензиновых двигателей «Тойота»

Коды считываются по количеству вспышек лампы Check Engine при включенном зажигании и замкнутых контактах TE1-E1 диагностического разъема DLC1 в моторном отсеке или TC-CG в DLC3 под приборной панелью.

Код ошибки и расшифровка:

• 12 / P0335 — неверный сигнал датчика положения коленчатого вала (ДПКВ);
• 14 / P1300 или P1315 — ошибка системы зажигания — катушка 1 или 4;
• 15 / P1305 или P1310 — ошибка системы зажигания — катушка 2 или 3;
• 16 — неисправности системы управления АКПП;
• 18 / P1346 — неисправность системы фаз газораспределения двигателя (VVT-i);
• 19 / P1120 / P1121 — неверный сигнал датчика положения педали акселератора;
• 21 / P0135 — неисправность лямбда-зонда;
• 22 / P0115 — неисправность датчика температуры охлаждающей жидкости;
• 24 / P0110 — неверные данные с датчика температуры воздуха на впуске;
• 25 / P0171 — лямбда-зонд — бедная смесь;
• 27 — лямбда-зонд № 2;
• 31 / P0105 / P0106 ​​- неисправность датчика абсолютного давления;
• 34 — дефект в системе турбонаддува;
• 35 — неисправность датчика давления турбины;
• 36 / P1105 — неисправность датчика давления в камере сгорания цилиндра No. 1 (CPS);
• 39 / P1656 — неисправность в системе VVT-i;
• 41 / P0120 / P0121 — неверный сигнал датчика положения дроссельной заслонки (ДПЗ);
• 42 / P0500 — неисправность датчика скорости;
• 43 — нет стартового сигнала;
• 47 — неверные данные с датчика положения дополнительной дроссельной заслонки;
• 49 / P0190 / P0191 — неверные данные с датчика давления топлива;
• 52 / P0325 — ошибка датчика детонации;
• 53 — неверный сигнал с датчика детонации;
• 55 — ошибка второго датчика детонации;
• 59 / P1349 — неверный сигнал от системы изменения фаз газораспределения;
• 71 / P0401 / P0403 — неисправность системы рециркуляции выхлопных газов (EGR);
• 97 / P1215 — проблемы с топливными форсунками.

Наиболее распространенные коды ошибок

Toyota использует следующие коды: однозначный и двухзначный. Их расшифровка представлена ​​в следующем сборнике информации:

Алгоритм обнаружения неисправности:

1. Под капотом в блоке диагностики установите перемычки между двумя микросхемами «E1» и «TE1».
2. Заведите Toyota Corolla, включите кондиционер, печку и посмотрите на датчики на плате.
3. Частые мигания (пауза менее полсекунды) более десяти раз свидетельствуют об отсутствии в памяти фиксированной неисправности данного типа. Использовать двигатель будет безопасно. Разомкните контакты в тестере неисправностей, и вы сможете совершать запланированные поездки.
4. Когда индикатор мигает с длинными паузами (четыре с половиной секунды), особо не переживайте — по виду обслуживания ожидается небольшой ремонт.
5. Следующие два типа сигнализации: мигание — пауза — мигание — длительная пауза — мигание (код ошибки 21) или мигание — интервал — мигание — длительное мигание — мигание (код 12), указывают на наличие данных этого типа в памяти компьютера и , скорее всего, вас ждет серьезный ремонт.

Вот подробное видео по самодиагностике:

Чтобы убедиться в правильности диагностики неисправностей Toyota Corolla, дважды проверьте результаты на консоли внутри автомобиля под сиденьем водителя. Если результат такой же, проверьте таблицу, чтобы узнать, какая неисправность есть у вашего автомобиля, и решите, как и где устранить проблему.

Коды неисправностей системы 4WS

Коды самодиагностики считываются по количеству миганий индикатора «4WS», когда клеммы «TC» — «E1» разъема DLC1 под капотом закрыты и зажигание включено.

Код Описание

Коды ошибок системы безопасности SRS в автомобилях «Тойота»

Коды считываются при включенном зажигании, сколько раз загорается индикатор SRS. В разъеме DLC1 замкните контакты TC и E1, а в DLC3 между выводами TC и CG установлена ​​перемычка.

необходимо сбросить коды ошибок при выключении зажигания. Если коды сохранены в памяти, действуйте следующим образом:

• подключите два провода к контактам TC и AB;
• вставьте панель и подождите не менее 6 секунд;
• по очереди 1 раз в секунду замкнуть на массу контакты ТС и АВ с интервалом между замыканиями не более 0,2 секунды;
• после третьего закрытия индикатор TC на панели должен быстро мигать, подтверждая, что коды были удалены из памяти.

Дефекты:

• 13.11.14 — короткое замыкание или обрыв в воспламенителе подушки безопасности водителя;
• 15/16 — короткое замыкание или обрыв в цепи переднего датчика SRS;
• 31 — отказ блока управления системой безопасности;
• 51/52/53/51 — короткое замыкание или обрыв воспламенителя подушки безопасности пассажира;
• 61/62/63/64 — короткое замыкание или обрыв преднатяжителя ремня безопасности водителя;
• 71/72/73/74 — короткое замыкание или обрыв в преднатяжителе ремня безопасности пассажира.

Как провести диагностику двигателя?

Самодиагностика Toyota Corolla позволит вам избавиться от проблемных карманов в автомобиле. Давайте узнаем, с чего начать, какие коды ошибок и как провести диагностику без специальных приспособлений и инструментов прямо в гараже.

Первым делом

Все модели Toyota до 1988 г оснащены многополюсным разъемом для диагностики, который находится под капотом рядом с аккумулятором или с левой стороны автомобиля (вдоль дороги). Разъемы имеют названия DLC-1 и DLC-2. Вариант 1 представляет собой толстую пластиковую коробку с надписью «Диагностика». В этом случае коды ошибок отображаются непосредственно через значок галочки, расположенный на хорошо видном для водителя месте. Если у вас модернизированная или современная Toyota Corolla, лампа имеет форму двигателя, но они такие же. Ранее была информация о владельцах бензиновых авто, т.к для дизельных версий вместо отдельной лампочки используется лампа накаливания — спиралевидное изображение.

После самостоятельного проведения диагностики ошибки в случае неисправности АКПП отображаются с помощью индикаторов «AT Check», «Power» или «OD». Неисправности в других системах, например TRS или CPC и ABS, отображаются на соответствующих лампах.

Коды неисправностей SRS

Коды самодиагностики считываются так же, как и другие, в зависимости от количества миганий индикатора «SRS», когда клеммы «TC» — «E1» разъема DLC1 под капотом замкнуты или «TC» — «CG» разъема DLC3 под панелью приборов и зажигание включено.

Сброс кодов должен происходить при выключенном зажигании. Если коды не исчезнут, необходимо выполнить процедуру очистки:

1. подключите два провода к клеммам «TC» и «AB”
2. включить зажигание и подождать не менее 6 секунд
3. в качестве альтернативы, один раз в секунду закорачивайте клеммы «TC» и «AB» на массу (пауза между замыканиями составляет менее 0,2 секунды)
4. после третьего замыкания выхода «TC» индикатор должен мигать с высокой частотой — это означает, что коды сброшены.

Код Описание

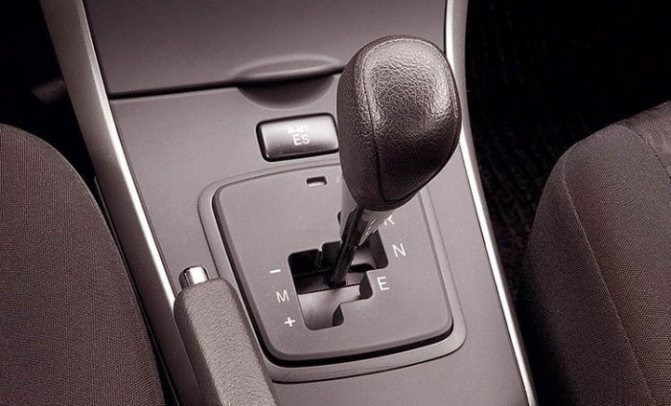

Ошибки КПП Toyota Corolla

Для Toyota Corolla 2006, 2007 и последующих годов выпуска характерны проблемы с коробкой передач, особенно часто они возникают у модификаций, оснащенных вариаторным роботом. При этом на приборной панели загорится проверка неисправности коробки передач, а компьютерная диагностика может выявить следующие проблемы:

• Ошибка P0909, свидетельствующая о неисправности коромысла. В механической коробке переключение передач осуществляется с помощью электрического привода (исполнительного механизма), который состоит из пары электродвигателей, датчиков хода и шестерни, которая приводит в движение вал желаемого переключения передач. Появление кода неисправности P0909 означает, что датчик хода, сам привод или шарнир / вилка, которые отвечают за процесс переключения, неисправны.

• P0810. Ошибка свидетельствует о некорректном поведении электродвигателя: приборы регистрируют ток сцепления более 22 А в течение 2 с, положение сцепления отклоняется от нормы на 0,3 мм и более, движение механизма слишком медленное. С кодом P0810 ошибка управления может возникнуть из-за повреждения привода, неисправного TCM или датчика хода.

Если возникает проблема при установке нового привода в сборе, перед этим необходимо отрегулировать прижим механизма, иначе P0810 не удастся удалить (ошибка управления.

• При замене датчика необходимо отрегулировать электронику системы привода. Если эти действия не помогают и лампа не гаснет, необходимо заменить систему TCM, чтобы ошибка P0810 больше не могла исчезнуть.
• P0920. Этот код указывает на неисправность в электрической цепи переключения передач, обеспечивающей работу передних передач. В этом случае напряжение, подаваемое на привод коробки передач, слишком низкое или отсутствует; во время проверки следует выяснить состояние электродвигателя, ТКМ, проверить электрика на предмет короткого замыкания.
• P0751. Эта команда указывает, что электромагнитный клапан заблокирован, когда трансмиссия находится в выключенном состоянии. Чтобы исправить ошибку, вам необходимо сделать следующее:

1. Проверить уровень масла в коробке передач.
2. Разгоните автомобиль до скорости 72 км / ч, чтобы проверить открытие дроссельной заслонки.
3. Убедитесь, что передаточное число и клапан э / м соответствуют требуемым значениям.

Коды двузначной системы

Коды неисправностей силовой установки

Расшифровка кодов неисправностей двигателя с типом 09:

11 — отсутствие питания блока управления клапанами;
12 и 13 — сигнал оборотов двигателя не поступает;
14 — нет реакции от отрицательного контакта катушки зажигания или, если их два, от катушки No. 1;
15 — нет реакции от отрицательного контакта катушки зажигания No. 2;
16 — не поступает сигнал от ЭБУ АКП;
17 и 18 — недопустимое значение положения распределительного вала No. 1 и п. 2;
21 — неверный сигнал датчика уровня кислорода;
22 — недопустимое значение температуры силового агрегата;
23 и 24 — неверный показатель температуры всасываемого воздуха;
25 — бедная топливовоздушная смесь;
26 — слишком насыщенная топливовоздушная смесь;
27, 28 и 29 — неверный сигнал дополнительного кислородного датчика;
31 — недопустимое значение расхода воздуха или давления во впускном коллекторе;
32 — некорректный отзыв датчика расхода воздуха;
34 — неисправность наддува;
35 — недопустимое давление во впускном коллекторе (датчик вакуума);
38 — неверный сигнал датчика жидкости в АКПП;
41 — некорректная реакция датчика положения дроссельной заслонки;
42 — недопустимое значение скорости, развивающей автомобиль;
43 — отсутствие сигнала запуска в ЭБУ двигателя;
46 — неисправность электромагнитного клапана n. 4 или его цепь;
47 — выход из строя дополнительного датчика, фиксирующего положение акселератора или его цепи;
48 — неисправность системы дополнительной подачи топлива;
51 — отсутствует минимальный сигнал с датчика, отображающего положение дроссельной заслонки;
52 и 55 — неправильная обратная связь с датчика детонации;
53 — выход из строя цепей управления датчиками детонации;
61 — неисправность датчика скорости и его цепи;
62-65 — неисправность электромагнитного клапана No. 1-4 или соответствующая схема;
67 — неисправность датчиков включения О / Д или его цепи;
71 — отказ системы рециркуляции отработавших газов;
72 — неисправность соленоида отключения подачи топлива;
77 — неисправность соленоида регулировки давления или его цепи (в АКПП);
78 — отсутствует сигнал топливного насоса или неисправность его цепей;
81-85 — неисправность цепей различных секций бокса робота;
86 — выход из строя датчиков, регистрирующих обороты двигателя;
88 — неисправность электрической цепи между блоками управления блока управления и АКПП;
89 — неисправность электрической цепи между блоками управления центрального блока и роботизированной коробкой;
99 — дефектов нет.
Расшифровка кодов неисправностей двигателя с типом 10:
1 — нормальная работа;
2 — недопустимый расход воздуха;
3 — неверный коммутирующий сигнал;
4 — недопустимое значение температуры антифриза;
5 — неверный сигнал датчика кислорода;
6 — недопустимое значение скорости двигателя;
7 — некорректная обратная связь датчика положения дроссельной заслонки;
8 — недостоверный сигнал с датчика температуры воздуха;
9 — неверный сигнал датчика скорости автомобиля;
10 — нет сигнала включения стартера;
11 — неисправность кондиционера или положение N в АКПП.

Коды ошибок систем ABS и TRC (код 10)

11 — наличие обрыва в электромагнитном реле;
12 — короткое замыкание цепи электромагнитного реле;
13 — обрыв реле управления электродвигателем насоса;
14 — короткое замыкание цепи реле управления электродвигателем насоса;
15-18 — наличие нарушений в управлении соленоидом КИП;
21-24 — нарушение цепи рулевого соленоида;
25-27 — нарушение цепи соленоида КИП на разных участках цепи;
31-34 — неверный сигнал с датчиков вращения колес;
35 и 36 — обрыв датчиков вращения колес;
37 — неисправность роторов, установленных на датчиках, отражающих повороты задних колес;
41 — завышенное или заниженное напряжение питания;
43 — отклонение в работе датчика замедления;
44 — неисправность цепей датчика замедления или включения нейтральной передачи;
45-49; 58 и 61 — обрывы и неисправности цепей и деталей КРС;
51-53 — неисправности электродвигателя насоса или его управления;
55 — снижение уровня тормозной жидкости или неисправность ее датчика;
56 и 57 — недопустимое давление масла;
62 — некорректная работа датчиков оборотов двигателя;
71-74 — пониженное напряжение датчиков скорости вращения колес;
75-78 — нестабильный сигнал с датчиков скорости вращения колес;
79 — отклонение в работе датчика замедления или его цепи.
