SD-Connect C4 замена серийника и технические моменты

UPDATED 01.05.2019
UPDATED 21.08.2019
UPDATED 23.05.2020
UPDATED 02.05.2022

Предисловие:
Была у меня «старуха», да вся вышла от слова ”совсем“, а на её замену приехала новая… ну да ладно о печалях, вернёмся к нашему «подопытному», итак:

Собственно это надо чтобы корпорация MB не блокировала на программно аппаратном уровне честно купленный китайский стар на ”алике”, по этому пропишем вместо «всем известного китайского серийника» туда легальный «белый серийник» который не заблокируют рано или поздно по тем или иным причинам ⏳
Бонусом ещё и «ведьма» у нас станет с лицензией, если ей лицуху подсунуть от белого стара, а так же мы не попадём в блэклист XENTRY OpenShell и DAS и сможем при имении дилерских логинов SCNнить всё что нам надо — т.ё. Online. 😉
этим мы избавляемся от подсовывания в «мерсософт» начальные списки lic.sli, cal.sli и csl.sli если уже находимся в блэке.
в общем то ради этого всё и затевается! 😈

Итак мы имеем свежий стар «трёхPICовку♠️♠️♠️» на ориг контроллерах ADG426 в чумадане. 😉

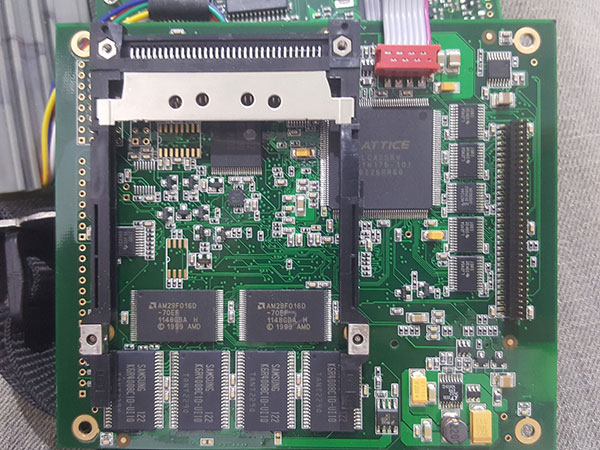

разбираем прибор, находим 2 EEPROM`а
1) 24C02 — основной загрузочный
2) 24AA01 — конфигурация прибора (в него переливается серийник после сброса из 24С02)

записываем изменения.

записываем изменения.

собираем мульт, включаем и делаем сброс конфигурации.

удаляем, подтверждаем, мульт перезагружается…
включаем и видим наш новый серийник 📟, ну как бы типа видим. 😉

✅ Готово!

Теперь немного схемотехники в части мелкого ремонта мульта:
🔌 не включается,
🔋 не заряжает аккумы, или не включается от заведомо заряженных аккумов — проверьте вот эти предохранители первым делом:

Для мамкиных инженеров:
Т.Е. для тех, кто при сборке прибора умудряется оторвать шлейф дисплея:
дисплей который используется на дисплейной плате у SD-Connect`a 😉
34pin cog 12864 ЖК-дисплей с контроллером ST7565R за 300р (а не за 1500 с пометкой что он именно для мульта)

…или разбирая прибор вырывает шлейф кнопок:
Кнопки для SD-Connect C4 за 650р 😉

Корпус SD-Connect C4

Корпус SD-Connect C4 комплектный за 1115р

В части аккумов я использую Икеевские, во первых они не дорогие, а во вторых подходящей мощности:
LADDA 2450mah

P.S. где взять белый серийник я знать не знаю — кому «надо» сами суетитесь на эту тему, но вы можете прописать любые цифры, а вот в каком списке они окажутся — это ваш риск! 🎰 😈😈😈

Ну а для «пытливых умов» кому очень интересно что блокируется аппаратно и как выглядит заблокированный SD-Connect:

то есть софт определив скомпрометированный серийник втихую перешил из вот этих папок:

В принципе как вариант предотвращающий блокировку SDConnect`а, это исключить возможность обновления микропрограммы прибора путем переименования или удаления этих директорий (я не проверял — возможно могут создаваться вновь).
собственно при аппаратной блокировке зафлешивается pic16lf88, и в принципе для разблокировки девайса нам достаточно его «откатить» обратно на какую нибудь древнюю версию, и не влезать в онлайн, но тогда нам не будет доступен функционал свежих версий и возможно поддержки свежих машин.

Улучшение надёжности и стабильности работы китайского прибора

Заменить эти электролитические SMD конденсаторы на керамические конденсаторы 22205C106KAT2A, и допаять недостающие. примерно по 100р за штучку.

Проблема зарядки АКБ (недозаряд, или не заряжает вообще.)

Впаять где пинцетом указано один танталовый конденсатор T491X107K020AT и заменить сверху где обведены параллельно два SMD резистора R220 размера 1206.
(можно в принципе впаять 0.22Ohm вот эти: ERJB2BFR22V, но это на свой страх и риск!)

Ну а теперь немного о софте:

всё тут
XDOS 20.6.4
XDOS 21.6.4

EnJoy! ✅

===========================================================================
P.S. Допускается цитирование без согласования со мной оригинального материала и фотографий, с обязательной прямой гиперссылкой на страницу, с которой материал заимствован. Гиперссылка должна размещаться непосредственно в тексте, воспроизводящем оригинальный материал (на эту страницу D2), до или после цитируемого блока.
===========================================================================

Very pleased with SD Connect C4 when plugging it into my van (2002 311 CDI LWB UK spec) to run a ‘quick test’, first attempt and found everything simple to navigate.

Questions: where does the multiplexer get power from as a battery icon appeared in the little window on the multiplexer and a warning !Check Batteries! after this appeared an error screen appeared on the laptop screen along the lines of communication had been disrupted (i was checking the block heater at the time) due to low voltage.

I had the van idling in the driveway with 14.2v in the top right of laptop screen so wanted to know as to how if atall i charge the multiplexer, the laptop had 82% battery life when the ! Check batteries! appeared on the multiplexer.

Possible reason:

Multiplexers SDConnect C4 Chinese production is peculiar, randomly appearing, battery charge error. The error is accompanied by the message “Insert / check batteries” “batteries can not be charged” on the instrument display.

This stops the batteries from charging. This error can be caused by two reasons.

1. wear or not the corresponding capacity of the installed batteries.
2. a chaotic error caused by the feature of the circuit design of the multiplexer. Revision of the device circuitry eliminates the second reason. As a result, the battery charge error will appear only due to the “fault” of the batteries themselves.

How to solve ” Check Batteries!” error?

Review 1:

I am pretty sure that the consensus view is to run it without batteries and ignore the warning on the display.

BTW: you should always connect an external power supply to your van while using Star.

Another thing to watch out for is to NOT use a 12v-to-laptop adapter powered by the Sprinter when you’re using a diagnostic device that also connects to the Sprinter.

Many 12v-to-laptop devices have a “common positive” .. the battery’s +12v is fed directly to the laptop via a wire.
The 12v-to-laptop adapter then creates the laptop’s desired 18v by pushing the *negative* feed “down” an addition 6 volts …
If the SD Connect C4 diagnostic device expects to be able to connect the laptop’s signal “ground” (or 0v or negative) directly to the Sprinter’s 0v/negative/frame smoke can happen… you’ve suddenly got the power adapter fighting the two “negatives’” 6 volt difference across the diagnostic device.

You can avoid this problem by letting the laptop only use its internal battery, or by using a 120vac adapter to power the laptop.(or the 12v-to-laptop plugged into a totally separate external battery).

Review 2:

Try to use mux on lan(without wireless card inserted),and you will have no more ‘check batteries’ error on display.
seems that error came from heating the wifi card and not correctly drainage from hot air.

Added to this, using mux without wifi card save around 0.4v consumption, xentry will see around 0.4v more voltage,so safer voltage for programming,etc… I dont have wifi card installed, better work always with lan, i dont see too much work in connecting just a cable when making a work.

i think heat with wifi card is a problem because card itself is heating adding to the heat that pcb’s itself produces, with no card installed less heat inside the mux and heat can go exit through the free slot of card, making a grill on the grey plastic piece will help allowing heat to go out of mux, surely extending its life.

Review 3:

I’ve used my (Chinese clone C4) MUX from the first beginning without batteries.
After some time I inserted rechargeable batteries just because I had the same idea as mentioned a few times above -> The voltage drop/peak when starting/stopping the cars engine is not good for the electronic components of the mux. The same problem occurs when disconnecting the mux from the car.

But as I did not remove the rechargeable batteries after use I noticed that some of the inserted batteries went dead after a while. This was (my personal opinion) because of the continuous battery drainage that pulled the voltage so low the batteries eventually got broken.

I always had with empty batteries often because the device was in standby mode and in the course of time were empty, I have considered a solution and indeed an on and off switch after the device goes down in standby mode, I turn it off thus it can not consume power and keep the batteries.

Another solution I’m thinking about is when not in use connecting the mux to a power source (battery charger). This way the batteries are always getting charged but I’m not sure if this is a good idea?

And I never use the WiFi connection because I’m afraid for connection losses during updating work on the car.
Just my humble opinion in this matter.

Good to know:
1). When testing the Mercedes Benz cars:

All sdconnect c4 don’t need the battery.

2). When updating sdconnect c4 firmware:

– Only the best sdconnect C4 plus DoIP  does not need the battery:

– The other sdconnect c4 firmware update needs to install the battery.

SD Connect C4 battery installation instructions here:

Easy Guide on how to install MB SD C4 Batteries

Credits to @ gcs190 who shares “How to Update SD Connect without batteries“:

If you need to update an SD Connect and you do not have batteries or the power supply/charging circuit is damaged, you only have to edit the toolkit.ini file, modifying the following lines so that the supply and/or battery voltage is lower to the real (it would be enough to set them to zero)

Obviously make sure you have a stable and sufficient external supply.

[SoftwareUpdate]

Voltages necessary for SDconnect firmware updates. These values are only for the pre-check of the toolkit, the values will be checked by the update process again

MinUpdateVoltageVBatt=7200
MinUpdateVoltageVExt=11000

A reboot is required for the new settings to take effect (Probably a Tkserver restart is enough)

Good luck!

Настройка WiFi соединения SDConnect “СТОА” / “WORKSHOP” для Windows 8, 10.

Windows 8 и Windows 10, в отличии от Windows 7, не позволяют создавать прямое соединение «компьютер – компьютер» (Road24). Однако есть возможность создать сеть SD Connect-Windows 10 (“СТОА” / “WORKSHOP” ) в режиме командной строки.

Не все WiFi адаптеры поддерживают такой тип соединения. Потому в первую очередь нужно убедиться, что адаптер ноутбука позволяет создавать сеть Ad-hoc (SD Connect-Windows 10).

Открываем окно командной строки с правами администратора: клавиши Win+X, командная строка (администратор)/ Command prompt(Admin).

Вводим команду netsh wlan show drivers и жмем enter. В открывшемся списке ищем пункт «Поддержка размещенной сети/Hosted network supported», который должен иметь параметр «Да/Yes».

Если данная функция имеет параметр «нет», то либо установлен не соответствующий драйвер WiFi адаптера, либо данный адаптер не поддерживает такой тип соединения.

Далее создаем сеть “workshop” командой: netsh wlan set hostednetwork mode=allow ssid=»workshop» key=»aaaaaaaa». Где workshop – имя сети, aaaaaaaa – пароль. Сеть создана.

Сеть создается один раз. Больше команда создания сети не потребуется. В дальнейшем используются только команды запуска и остановки сети.
Запускаем сеть «workshop» командой: netsh wlan start hostednetwork. Сеть запущена.
Открываем папку «Сетевые подключения». Видим, что появился виртуальный адаптер Local area connection **.


Для удобства виртуальный адаптер желательно переименовать его в “workshop”.

Далее нужно виртуальному адаптеру присвоить статический IPадрес и маску подсети. Это делается командой: netsh interface ip set address name=»workshop» static 192.168.2.1 255.255.255.0
Жмем enter, сообщения об ошибке быть не должно. Проверить, сохранились ли настройки адаптера в свойствах адаптера.

На этом этапе настройка виртуального сетевого адаптера завершена, и ноутбук ожидает подключения мультиплексора SD Connect.
Остановка сети выполняется командой: netsh wlan stop hostednetwork. При этом в папке «Сетевые подключения» виртуальный адаптер исчезает .

Для удобства, чтоб не вводить команды вручную, можно создать исполнительные файлы с соответствующими командами. Файлы создаются в любом текстовом редакторе с произвольным названием. После чего им присваивается расширение bat.

Файл создания сети имеет следующее содержание:
netsh wlan set hostednetwork mode=allow ssid=»workshop» key=»aaaaaaaa»

Файл запуска сети и присвоения IP адреса:
netsh wlan start hostednetwork
netsh interface ip set address name=»workshop» static 192.168.2.1 255.255.255.0

Файл остановки сети:
netsh wlan stop hostednetwork

Файл создания сети используется только один раз. Файлы запуска и остановки сети можно, для удобства, расположить на рабочем столе.

Далее необходимо выполнить настройку (конфигурацию) мультиплексора SD Connect.

Подключаем мультиплексор к ноутбуку по кабелю. Настройки lan адаптера должны быть уже прописаны.


Запускаем” SDConnect Administration”.

Переходим во вкладку «Регистрация/конфигурация». Вводим данные согласно скриншота и жмем Старт

Настройка мультиплексора завершена.
Если до этого мультиплексор уже имел настроенный режим Road24h, то теперь добавился второй режим «workshop” и появилась возможность переключения режимов беспроводного соединения. На мультиплексоре переключение режимов беспроводного соединения выполняется кнопками дисплейной панели.
В режиме “workshop” , постоянно мигающий, красный светодиод означает, что прибор ожидает соединения с ноутбуком. Как только вы на ноутбуке запустите исполнительный файл «запуск сети», соединение установится автоматически и светодиод перестанет мигать. Очередность запуска сети в ноутбуке и включения мультиплексора в режиме “workshop” не имеет значения. Остановка сети выполняется так же исполнительным файлом. При этом мультиплексор снова переходит в режим ожидания сети.

SD Connect C4 wifi to win 10

need some thanks and reputation

On win 10 will be hard as hosted networks on win 10 not accept wep anymore

(04-02-2017, 11:50 PM) walt Wrote: On win 10 will be hard as hosted networks on win 10 not accept wep anymore

need some thanks and reputation

Well you can only try third party tools for hosted networks (virtual hotspots)

Last windows which support wep on hosted networks is win7.

Try this.. it has been confirmed to work under Win10 at the time..

Remember the THANKS and + buttons if this helps you. It just makes me feel good

This solution working but also need to be allowed Ad-hoc. Without this not working for me.

[quote=’laco210′ pid=’927192′ dateline=’1491255477′]
This solution working but also need to be allowed Ad-hoc. Without this not working for me.

I’m running disinfetor’s AIO MB Universal Diag System, 2016-09, using WIN10 64bit on Dell XP15 9550. Software loads and works perfectly.
Disinfetor is unavailable for consultation, so I’m asking for help here.

This is an interesting and telling quote from disinfetor:

«You may install Windows 10, but you will have to set it, to work with the MB software made for Windows 7.»

Does this seem feasible? Anyone tried this solution?

Источник

TehCenter

Mercedes Star Diagnosis, SD Connect. Оборудование для диагностики автомобилей. Дилерские сканеры Mercedes.

Настройка WiFi соединения SD Connect-Windows 10, 8.

Настройка WiFi соединения SDConnect “СТОА” / “WORKSHOP” для Windows 8, 10.

Windows 8 и Windows 10, в отличии от Windows 7, не позволяют создавать прямое соединение «компьютер – компьютер» (Road24). Однако есть возможность создать сеть SD Connect-Windows 10 (“СТОА” / “WORKSHOP” ) в режиме командной строки.

Не все WiFi адаптеры поддерживают такой тип соединения. Потому в первую очередь нужно убедиться, что адаптер ноутбука позволяет создавать сеть Ad-hoc (SD Connect-Windows 10).

Открываем окно командной строки с правами администратора: клавиши Win+X, командная строка (администратор)/ Command prompt(Admin).

Вводим команду netsh wlan show drivers и жмем enter. В открывшемся списке ищем пункт «Поддержка размещенной сети/Hosted network supported», который должен иметь параметр «Да/Yes».

Если данная функция имеет параметр «нет», то либо установлен не соответствующий драйвер WiFi адаптера, либо данный адаптер не поддерживает такой тип соединения.

Далее создаем сеть “workshop” командой: netsh wlan set hostednetwork mode=allow ssid=»workshop» key=»aaaaaaaa». Где workshop – имя сети, aaaaaaaa – пароль. Сеть создана.

Сеть создается один раз. Больше команда создания сети не потребуется. В дальнейшем используются только команды запуска и остановки сети.
Запускаем сеть «workshop» командой: netsh wlan start hostednetwork. Сеть запущена.
Открываем папку «Сетевые подключения». Видим, что появился виртуальный адаптер Local area connection **.

Для удобства виртуальный адаптер желательно переименовать его в “workshop”.

Далее нужно виртуальному адаптеру присвоить статический IPадрес и маску подсети. Это делается командой: netsh interface ip set address name=»workshop» static 192.168.2.1 255.255.255.0
Жмем enter, сообщения об ошибке быть не должно. Проверить, сохранились ли настройки адаптера в свойствах адаптера.

Для удобства, чтоб не вводить команды вручную, можно создать исполнительные файлы с соответствующими командами. Файлы создаются в любом текстовом редакторе с произвольным названием. После чего им присваивается расширение bat.

Файл создания сети имеет следующее содержание:
netsh wlan set hostednetwork mode=allow ssid=»workshop» key=»aaaaaaaa»

Файл запуска сети и присвоения IP адреса:
netsh wlan start hostednetwork
netsh interface ip set address name=»workshop» static 192.168.2.1 255.255.255.0

Файл остановки сети:
netsh wlan stop hostednetwork

Файл создания сети используется только один раз. Файлы запуска и остановки сети можно, для удобства, расположить на рабочем столе.

Далее необходимо выполнить настройку (конфигурацию) мультиплексора SD Connect.

Подключаем мультиплексор к ноутбуку по кабелю. Настройки lan адаптера должны быть уже прописаны.

Запускаем” SDConnect Administration”.

Переходим во вкладку «Регистрация/конфигурация». Вводим данные согласно скриншота и жмем Старт

Источник

SD connect C4 LAN & WiFi Configuration Manual

Status: I’ve started up SDNC to see if the connection is okay, and it turns green when I connect the multiplexer via LAN, but when I try the wifi it stays red. It can also read out some data from the multiplexer so I am assuming the the multiplexer is working fine too

Error: If I connect it to a car, DAS keeps popping up the (1.1)-1.501.9500 error (as I understand that must be some kind of communication problem). The car’s wiring is fine as KTS 520 can communicate with it.

Solution:How to configure SD connect C4 LAN & WiFi to solve DAS fault (1.1)-1.501.9500.

Tool: a clone SD connect C4

Software: 2011/3 Xentry

Status: I’ve started up SDNC to see if the connection is okay, and it turns green when I connect the multiplexer via LAN, but when I try the wifi it stays red. It can also read out some data from the multiplexer so I am assuming the the multiplexer is working fine too

Error: If I connect it to a car, DAS keeps popping up the (1.1)-1.501.9500 error (as I understand that must be some kind of communication problem). The car’s wiring is fine as KTS 520 can communicate with it.

Photos:

See the ceaser test post results

see the error message DAS gives

SDConnect toolkit says that my mux is available, but when I click on the button in the middle I get an error message, with an error code 750. That button is supposed to be for searching for multiplexers. This kind of gives me the impression that something isn’t quite working right :S
In the toolkit admin, it displays a serial number, says the mux is available. See in the attachments.

Solution:

It’s working. (At least it’s working via LAN, have not tried WLAN yet.)

I can’t believe it :O

Changed value in cal.ini to PART_W (to be exact, didn’t need to change it, it was PART_W, just left it that way :P).

As for the rest of the instructions, I haven’t been able to follow them exactly. I also got a vid with instructions and it’s a little bit different (I’ll post it here if anyone needs though). For example the LAN IP address is 172.29.127.112, but it seems to be working that way. Also I haven’t been able to configure the “road WLAN”, because it doesn’t matter what I enter into the “key” field, it keeps saying that the key cannot be divided by 2 and therefore it is not hexadecimal

Hope this isn’t going to hinder my chances of using WLAN…

But I’m going to find out in a few anyway.

EDIT: Also tried with LAN IP: 172.29.127.119, it doesn’t make a difference. SDConnect works with both IP-s.

Damn….I clicked on the “Delivery condition” button in the SDconnect toolkit, and now I cannot turn on the WLAN on SDconnect. I think it wrote something into the MUX’s software :S

The LAN connection still works though, so the MUX is not blocked yet luckily….

Look here: SD Connect Compact 4 LAN & WIFI configuration

Источник

STARDIAG

Mercedes Star Diagnosis C4 (SD Connect C4) / Star Diagnosis C3

Home » SD Connect configuration » Configure wifi connection SD Connect-Windows 10, 8.

Configure wifi connection SD Connect-Windows 10, 8.

Set up WiFi connection SDConnect “WORKSHOP” for Windows 8, 10.

Windows 8 and Windows 10, unlike Windows 7, do not allow you to create a direct computer – to-computer (Road24) connection. However, it is possible to create an Ad-hoc “WORKSHOP” network between the computer and the SDConnect multiplexer in the command line mode.
Not all Wi-Fi adapters support this type of connection. This is why you first need to make sure that the laptop adapter allows you to create an Ad-hoc network.

Open the command prompt as administrator: press Win+X, Command prompt (Admin).

Enter the command netsh wlan show drivers and press enter. In the list that opens, look for the item “Hosted network supported”, which should have the parameter “Yes”.

If this function has the “no” option, then either the wrong wifi adapter driver is installed, or this adapter does not support this type of connection.
Next, create the network “workshop” with the command: netsh wlan set hostednetwork mode=allow ssid=”workshop” key=”aaaaaaaa”. Where “workshop” is the network name, “aaaaaaaa” is the password. The network is created.

The network is created once. The command to create the network do not need more. In the future, only the commands to start and stop the network are used.
Start the network “workshop” command: netsh wlan start hostednetwork. The network is up.
Open the folder “Network connections”. We see that there is a virtual adapter Local area connection **.

For convenience, it is desirable to rename the virtual adapter to “workshop”.

Next, you need to assign a static IP address and subnet mask to the virtual adapter. This is done with the command: netsh interface ip set address name=”workshop” static 192.168.2.1 255.255.255.0
Press enter. There should be no error message. Check if the adapter settings are saved in the adapter properties.

For convenience, so as not to enter commands manually, you can create bat files with the appropriate commands. Files are created in any text editor with any name. After that, its are assigned the extension bat.

The network creation file has the following contents:
netsh wlan set hostednetwork mode=allow ssid=”workshop” key=”aaaaaaaa”

The startup file of the network and assign an IP address:
netsh wlan start hostednetwork
netsh interface ip set address name=”workshop” static 192.168.2.1 255.255.255.0

Network stop file:
netsh wlan stop hostednetwork

The network creation file is used only once. Network start and stop files can be conveniently located on the desktop.

Next, you need to configure the SD Connect multiplexer.

Connect the multiplexer to the laptop by cable. The lan adapter settings must already be installed.

Run” SDConnect Administration”.

Go to the tab “Registration/configuration”. Enter the data according to the screenshot and click Start

The multiplexer configuration is complete.

If the multiplexer has already been configured mode Road24h, now added the second mode is a “workshop” and have the opportunity to switch modes wireless connection. On the multiplexer, the switching of wireless connection modes is performed by the buttons of the display panel.

Stopping the network is performed as a bat file. In this case, the multiplexer again goes into the network connection wait.

Источник

TehCenter

Mercedes Star Diagnosis, SD Connect. Оборудование для диагностики автомобилей. Дилерские сканеры Mercedes.

SD Connect. Подключение, настройка.

1. Настройка, подключение мультиплексора SD Connect по LAN кабелю и прямое подключение WiFi «Улица». Для:

2. Настройка подключения SD Connect через роутер. Режим WiFi «Workshop/СТОА». Для:

Важной особенностью мультиплексоров SDConnect является его серийный номер. Объясняется это наличием в программах Xentry и DAS так называемого блек листа «blacklist». Блек лист содержит перечень серийных номеров запрещенных к эксплуатации. В случае если серийный номер мультиплексора занесен в блек лист, то программа заблокирует прибор на аппаратном уровне. Восстановление работоспособности SD Connect возможно лишь путем замены чипа pic16lf88 или его перепрошивкой. Способность блокирования свойственна только мультиплексорам SD Connect. Мультиплексор Star Diagnosis C3 при этом просто не работает, и проблема устраняется путем правки блеклиста.

Во избежание блокирования прибора настоятельно рекомендуем ознакомиться с материалом «Разблокирование мультиплексоров SD Connect».

Алгоритм подключения и настройки мультиплексора SD Connect под Windows XP.

Режим «Улица» (Road24h):

Подключаем прибор к питанию и к ноутбуку по кабелю

Делаем настройку LAN соединения — сетевые подключения/подключение по локальной сети/свойства/протокол TCP/IP в соответствии со скриншотом ниже:

Жмем везде ОК, соединение установлено :

Открываем окно выбора прибора, кликаем на требуемый прибор и подтверждаем кнопкой «выбрать». Здесь же можно проверить соединение кнопкой «тест сигнал».

По кабелю уже можно работать.

Для использования беспроводного WiFi соединения выполняем следующие шаги:

Настраиваем соединение по WiFi :

прибор должен быть подключен по кабелю и установлено соединение по локальной сети.

Заходим в SDconnectControl (правый нижний угол рабочего стола) кликаем в трее SDNC :

Выбираем прибор, подтверждаем выбор:

Далее в том же окне жмем «конфигурация», подтверждаем «да», выбираем вкладку «MUX» и «зарегистрировать/сконфигурировать».

Открывается окно конфигурации мультиплексора.

Вносим настройки WiFi сети для мультиплексора в соответствии со скриншотом :

Ключ сети — 26 символов. В данном случае 26 английских букв «а» в нижнем регистре.

Жмем старт и должны увидеть вот такой результат :

Отключаем LAN кабель.

Далее заходим в сетевые подключения/беспроводные сети/свойства/протокол ТСP/IP

Настраиваем WiFi соединение для компьютера :

Жмем на всех окнах ОК.

Далее открываем список беспроводных сетей :

Жмем «изменить порядок предпочтения сетей», в новом окне создаем сеть для подключения по умолчанию Road24h. Вводим параметры согласно скриншота:

Подтверждаем в последнем окне ОК. Видим в списке предпочитаемых сетей, созданную сеть Road24h. Жмем «свойства», отмечаем чек бокс автоматического подключения, подтверждаем ОК.

Видим, что наша сеть получила статус «автоматически». Жмем ОК.

Проверяем наличие созданной сети в списке сетей:

Теперь при включении мультиплексора WiFi соединение установится автоматически:

Убедиться в наличии обмена данными между мультиплексором и ноутбуком можно в окне выбора мультиплексора, кнопкой «Тест — сигнал».

Соединение установлено, можно работать :

При последующих включениях прибора и ноутбука соединение будет устанавливаться автоматически.

Алгоритм подключения и настройки SD Connect под Windows 7 (Xentry OpenShell).

Режим «Улица».

Подаем питание на мультиплексор и подключаем к компьютеру по LAN кабелю.

Заходим : Панель управления/Центр управления сетями и общим доступом/Изменение параметров адаптера/Подключение по локальной сети. Вводим настройки LAN соединения согласно изображению :

Подтверждаем во всех окнах «ОК».

Соединение по кабелю установлено, чему свидетельствует соответствующий значок в трее :

Далее вводим настройки конфигурации для WiFi соединения в мультиплексоре. Правой кнопкой мыши кликаем в трее SDNC, в контекстном меню выбираем «Administration». Далее в открывшемся окне выбираем вкладку «Зарегистрироваться/сконфигурировать». Вводи настройки согласно скриншота (ключ произвольный, 26 любых символов) :

Жмем «Старт», при этом конфигурация сохраняется в памяти мультиплексора, и как результат должны получить такую таблицу :

Прибор сконфигурирован, закрываем все окна, LAN кабель отключаем.

Далее создаем ту же сеть «Road24h» в компьютере. Для этого заходим Панель управления/Центр управления сетями и общим доступом/ Управление беспроводными сетями/ Добавить / Создать соединение компьютер — компьютер /далее. Вводим данные согласно скриншота (ключ тот же что был введен при конфигурировании мультиплексора, 26 символов), не забываем ставить галочку в чекбоксе «Сохранить параметры этой сети» :

Жмем «далее». Сеть «Road24h» создана :

Закрываем все окна, проверяем наличие созданной сети в списке беспроводных сетей. Наша созданная сеть обязательно должна иметь статус «Ожидание подключения пользователей» :

Далее вводим настройки беспроводного WiFi адаптера в компьютере. Заходим: Панель управления/Центр управления сетями и общим доступом/Изменение параметров адаптера/Беспроводное сетевое соединение. Вносим настройки согласно скриншота:

Подтверждаем во всех окнах «ОК».

Все настройки WiFi сети внесены в компьютер.

Далее перезагружаем мультиплексор. В процессе загрузки мультиплексора, WiFi соединение между компьютером и прибором установится автоматически. Появится соответствующий значок в трее SDNC:

Далее открываем окно выбора мультиплексора. Правой кнопкой мыши кликаем в трее SDNC, в контекстном меню выбираем «Select». В открывшемся окне выбираем свой мультиплексор и подтверждаем «Выбрать»:

На этом процедура настройки соединения мультиплексора SD Connect для работы с программой Xentry OpenShell под Windows 7 закончена.

Диагностический комплекс готов к работе.

В дальнейшем, порядок включения диагностического комплекса должен быть следующим:

Настройка подключения SD Connect через роутер — режим «Workshop/СТОА». Windows XP.

(на примере роутера TP Link, Windows XP)

Подключение через роутер (режим Workshop, СТОА) является более надежным и устойчивым в сравнении с прямым WiFi подключением (режим Road24h). Ниже приведен пример настройки режима «Workshop» с использованием роутера TP Link.

Настраиваем роутер в режиме точки доступа.

Заходим в админ-панель роутера (смотрите инструкцию своего роутера), для этого должно быть уже установлено соединение между ноутбуком и роутером через lan кабель, или через уже имеющееся соединение wifi. Далее набираем в адресной строке браузера 192.168.1.1, жмем enter. Появляется форма ввода логина и пароля для админ панели, по умолчанию это «admin», «admin».

В админ-панели роутера делаем следующие настройки:

Режим WAN (доступ в интернет) может быть любым, потому как роутер в данном случае к интернету не подключается.

Вводим имя сети (ssid). Имя может быть любым, по умолчанию в мультиплексоре присвоено имя «Workshop». Вписываем в поле SSID «Workshop».

В каждом окне не забываем «сохранить».

Далее переходим во вкладку настроек безопасности и заполняем поля согласно скриншота:

Далее переходим во вкладку DHCP — протокол динамической конфигурации узла. Этот протокол, позволяет устройствам в сети автоматически получать IP-адрес. Отмечаем чекбокс «включить».

После сохранения каждой настройки роутер возможно будет требовать перезагрузки. После последнего сохранения и перезагрузки настройка роутера завершена.

Переходим к настройке конфигурации мультиплексора SD Connect в режиме «Workshop» или «СТОА» (в русской установке).

Подключаем прибор к питанию и к ноутбуку по кабелю. Выполняем настройку LAN соединения — сетевые подключения/подключение по локальной сети/свойства/протокол TCP/IP в соответствии со скриншотом:

Подтверждаем во всех окнах «ок»

Заходим в настройки конфигурации мультиплексора («конфигурация», подтверждаем «да», выбираем вкладку «MUX» и «зарегистрировать/сконфигурировать»). Вносим настройки согласно скриншота:

Подтверждаем внесенные данные и получаем результат сохранения настроек в виде такой таблицы:

После сохранения настроек режима «Workshop» в мультиплексоре появляется возможность смены режима WLAN. Выполняется это кнопками на приборе. Выбранному режиму соответствует свой символ на дисплее прибора:

Мультиплексор (кнопками на приборе) следует перевести в режим «Workshop». При последующих включениях, прибор автоматически будет

входить в режим связи, установленный при последнем выключении.

Заключительный этап — настройка ноутбука для работы в режиме «Workshop».

Переводим настройки WiFi адаптера ноутбука в режим автоматического получения IP адреса. Сетевые подключения/беспроводные сети/свойства/протокол ТСP/IP:

Далее открываем, кликом мыши в трее SDnetControl, окно настроек. Переходим во вкладку Конфигурация/Сеть и вносим настройки по скриншоту:

Сохраняем и переходим во вкладку «Соединения» (Connections). Здесь, в правой колонке должна появиться возможность выбора режима соединения. Выбираем «Workshop» и подтверждаем «ОК».

Происходит переключение соединения в режим «Workshop». Если при этом, настроенный ранее, роутер включен, то произойдет автоматическое подключение к роутеру. В трее переключится символ соединения и если, ранее настроенный мультиплексор включен, то он автоматически определится системой:

После завершения всех настроек установка WiFi соединения происходит автоматически, не зависимо от последовательности включения мультиплексора, ноутбука и роутера.

Настройка подключения SD Connect через роутер — режим WiFi «Workshop/СТОА». Windows 7:

Настройка роутера такая же как для операционной системы Windows XP. (см выше)

Для настройки конфигурации мультиплексора переходим в SDnetcontrol, окно «регистрация/конфигурация»:

Сохраняем внесенные настройки, получаем результат в виде таблицы:

На этом конфигурация мультиплексора для режима «workshop» завершена, lan кабель отключаем. При этом прибор автоматически переходит в режим соединения «Workshop»:

Настройка ноутбука для работы в режиме «Workshop» заключается лишь в стандартном подключении ноутбука к сети «workshop». Ранее настроенный роутер должен быть включен. Открываем список доступных WiFi сетей, выбираем сеть «workshop»:

Жмем «подключить», вводим пароль 26 символов (в нашем случае 26 «а»), происходит подключение:

Автоматически распознается мультиплексор. Если этого не происходит, делаем ручной выбор прибора:

При следующем включении, WiFi соединение происходит автоматически, не зависимо от последовательности включения оборудования.

Установка аккумуляторов в мультиплексор SD Connect.

Рекомендуется эксплуатировать мультиплексор SD Connect с установленными внутренними аккумуляторами. Типоразмер аккумуляторов AA Ni-Cd 1.2V. Рекомендуемая емкость 2400 — 2800 mA/h.

При установке аккумуляторов соблюдайте полярность согласно изображению.

Необходимость наличия внутренних аккумуляторов обусловлена:

Наличие же в приборе аккумуляторов позволяет удерживать его в рабочем состоянии как при отключении от автомобиля так и в момент проседания напряжения питания, а так же избавляет от необходимости повторной загрузки при следующем подключении к диагностическому разъему.

В режиме питании прибора только от внутренних аккумуляторов (отключен от диагностического разъема), появляется возможность переводить мультиплексор в «спящий режим», что не возможно при питании прибора от автомобиля. Полное выключение прибора не предусмотрено, и возможно либо путем извлечения из него аккумуляторов, либо изменением схемы управления питанием (см видео).

Без доработки схемы питания, при длительном, без использования, хранении мультиплексора, аккумуляторы следует вынимать, так как в спящем режиме «standby» ток покоя составляет 60 мА с периодическими скачками до 190 мА для мультиплексора Type 1, и 10 мА для мультиплексора Type 2, что при рекомендуемой емкости аккумуляторов в 2400 мА/ч и при условии их 100% предварительного заряда, обеспечит удержание спящего режима лишь на 3 — 7 суток. Далее напряжение аккумуляторов опускается ниже критического, что крайне негативно сказывается на сроке их службы.

Перед извлечением аккумуляторов следует перевести мультиплексор в режим STANDBY/SHUT DOWN. При подключении прибора к разъему автомобиля, прибор автоматически выходит из спящего режима и начинается зарядка внутренних аккумуляторов.

Емкость применяемых аккумуляторов должна быть не менее 2000 мАч.

Сообщения на дисплее прибора «вставьте аккумуляторы» или «проверьте аккумуляторы» может свидетельствовать о потере емкости одного или более аккумуляторов или плохом контакте в цепи аккумуляторов. Увеличение суммарного внутреннего сопротивления модуля аккумуляторов более чем на 1 Ом вызывает сообщения о не исправности или отсутствии аккумуляторов.

Переключение WiFi каналов при не стабильном беспроводном соединении между мультиплексором SD Connect и ноутбуком.

для соединения Road24h/улица:

Беспроводное соединение WiFi имеет 14 каналов. В зависимости от страны, количество разрешенных для использования каналов может быть меньшим. Так в Украине и России используются 13 каналов. Для некоторых WiFi адаптеров доступны только 11 каналов. Часто при наличии большого количества WiFi сетей все каналы оказываются задействованными. Более того, в каждом канале может работать несколько устройств одновременно, что создает не стабильность работы оборудования. В частности в случае с мультиплексором SD Connect, при перегруженности используемого в данный момент канала либо при наличии других радиопомех, может наблюдаться медленная его работа или периодический обрыв WiFi соединения. В этом случае целесообразно изменить номер канала. Делается это в настройках WiFi адаптера ноутбука. Для этого заходим в папку «сетевые подключения», правой кнопкой мыши кликаем на «беспроводное соединение»/ свойства / настроить / дополнительно. В левой колонке находим строку «Канал Ad Hoc 802.1 b/g», в правой колонке появится окно для ввода (выбора) номера канала. См скриншот:

Измените номер канала на любой другой, отличный от заданного по умолчанию и подтвердите во всех окнах «ок». Изменения не всегда сразу вступают в силу, желательно для этого перезагрузить ноутбук. Если после загрузки ноутбука WiFi соединение с мультиплексором не установилось автоматически, то перезагружаем мультиплексор. Не факт, что выбранный канал окажется менее загруженным чем предыдущий, в таком случае процедуру придется повторить. Существуют программы — сканеры, позволяющие оценить загруженность WiFi каналов, но обычно и экспериментальным путем удается найти относительно свободный канал.

Источник
