shelho » Пн май 31, 2021 11:24 am
«нечего не понял, но было очень интересно»…щас случайно заметил что этот контакт криво стоит и ели касается это вала и поправил его и аппарат заработал…каким боком он мог влиять на эту проблему не понял и еще потом выташил его и включил заново…блин включается…что за фигня не понял
-
shelho
- Заправил картридж
-
- Персональный альбом
shelho » Пн май 31, 2021 11:25 am
omegaTM писал(а):0x50 CR вот вам и направление
диформации нету, замятий нету , постороннего предмета в аппарате нет…
-
shelho
- Заправил картридж
-
- Персональный альбом
omegaTM » Пн май 31, 2021 11:27 am
shelho писал(а):
omegaTM писал(а):0x50 CR вот вам и направление
диформации нету, замятий нету , постороннего предмета в аппарате нет…
невозможно найти стартовую позицию или место парковки. Замятие бумаги или посторонний предмет. Деформация. Механизм перегружен. Отказ мотора. Отсоединение кабеля или FFC.
Внимательно читать не получается??
-
omegaTM
- Заправщик
-
- ICQ
- Персональный альбом
shelho » Пн май 31, 2021 11:36 am
omegaTM писал(а):
shelho писал(а):
omegaTM писал(а):0x50 CR вот вам и направление
диформации нету, замятий нету , постороннего предмета в аппарате нет…
невозможно найти стартовую позицию или место парковки. Замятие бумаги или посторонний предмет. Деформация. Механизм перегружен. Отказ мотора. Отсоединение кабеля или FFC.
Внимательно читать не получается??
Получается… если аппарат не может найти место парковки или стартовую позицию например -то не будет ли это из-за эндокорной ленты или диска? на них явных повреждений нет,и не грязные …на счет перегрузки и отказа мотора не смотрел еще…
-
shelho
- Заправил картридж
-
- Персональный альбом
Rexvil » Пн май 31, 2021 12:43 pm
Отсоединение кабеля или FFC.
Проверьте плоский шлейф,который соединяет главную плату и датчик энкодерной ленты на каретке. Очень часто при установке крышки его задевают, нарушая контакт в разъеме. И разъем на каретке тоже проверьте, надежно ли установлен шлейф.
<сохрани себя>*<save yourself>
-
Rexvil
- Заправщик
-
- Персональный альбом
aresson » Пн май 31, 2021 4:06 pm
shelho писал(а):что за фигня не понял
это поидее чтоб с вала статику снимать пружина. никак не должно влиять
-
aresson
- Чернокнижник
-
- Персональный альбом
aresson » Пн май 31, 2021 4:08 pm
Rexvil писал(а):Проверьте плоский шлейф,который соединяет главную плату и датчик энкодерной ленты на каретке. Очень часто при установке крышки его задевают, нарушая контакт в разъеме.
при таком раскладе каретка бьётся в истереке о боковину принтера, если молй склероз меня не подводит
-
aresson
- Чернокнижник
-
- Персональный альбом
Вернуться в Принтеры струйные
Кто сейчас на форуме
Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 45
|
Коды ошибок Epson L210 |
||
|
Код ошибки |
Описание |
Причина |
|
01H |
CR PID excess load error |
• CR Motor failure • CR Unit drive mechanism overload (paper jam, foreign object, insufficient grease, deformation of the Main Frame) • Some part may be detached. (Paper Guide Upper Assy, Cap Assy) • Tooth skip of the CR Timing Belt • Improper tension of the CR Timing Belt • Cable disconnection • Main Board failure (Motor driver failure) • Неисправность электродвигателя привода каретки • Двигатель податчика бумаги срабатывает неверно (замятие бумаги, инородное тело, недостаточной смазки, деформация основного каркаса) • некоторые части могут быть отторгнуты. (Направляющая для бумаги Верхняя в сборе, Крышка в сборе) • пропуск зуба ремня привода каретки• неправильное натяжение зубчатого ремня • при обрыве кабеля • провал в основной плате (мотор сбой драйвера) |
|
02H |
CR PID excess speed error |
• CR Encoder failure (contaminated/detached scale, Encoder Sensor failure) • Main Board failure (Motor driver failure) •Загрязнен датчик диска энкодера • сбой в основной плате (сбой в двигателе каретке) |
|
03H |
CR PID reverse error |
• CR Encoder failure (contaminated/detached scale, Encoder Sensor failure) • Some external force is applied to the printer such as stopping the CR Unit during printer operation, vibration or the like. • Tooth skip of the CR Timing Belt • Paper jam • Main Board failure (Motor driver failure) • Сбой чтения энкодера • какая-то внешняя сила приложена к принтеру, таких как остановка мотора привода каретки вибрации или тому подобное. (попросту что-то попало при печати)• Пропуск зуба ремня привода каретки• замятие бумаги • сбой в основной плате |
|
04H |
CR PID lock error |
• CR Encoder failure (contaminated/detached scale, Encoder Sensor failure) • CR Motor failure • CR Unit drive mechanism overload (paper jam, foreign object, insufficient grease, deformation of the Main Frame) • Some part may be detached. (Paper Guide Upper Assy, Cap Assy) • Cable disconnection • Main Board failure (Motor driver failure) •Сбой чтения энкодера • неисправность электродвигателя привода каретки • Двигатель податчика бумаги срабатывает неверно (замятие бумаги, инородное тело, недостаточной смазки, деформация основного каркаса) • некоторые части могут быть отторгнуты. (Направляющая для бумаги Верхняя в сборе, Крышка в сборе) • обрыв кабеля • сбой в основной плате |
|
08H |
CR load position reverse error |
• CR Encoder failure (contaminated/detached scale, Encoder Sensor failure) • Main Board failure (Motor driver failure) Сбой чтения энкодера • сбой в основной плате |
|
09H |
CR load position excess speed error |
• CR Encoder failure (contaminated/detached scale, Encoder Sensor failure) • Tooth skip of the CR Timing Belt • Improper tension of the CR Timing Belt • Paper jam • Main Board failure (Motor driver failure) • Неисправность электродвигателя податчика бумаги • пропуск зуба ремня привода каретки• неправильное натяжение зубчатого ремня • замятие бумаги • провал в основной плате (мотор сбой драйвера) |
|
0AH |
CR load position excess load error |
• CR Motor failure • CR Unit drive mechanism overload (paper jam, foreign object, Change Lever failure) • Cable disconnection • Main Board failure (Motor driver failure) • Неисправность электродвигателя привода каретки • Двигатель податчика бумаги срабатывает неверно (замятие бумаги, инородное тело, недостаточной смазки, деформация основного каркаса) • некоторые части могут быть отторгнуты. (Направляющая для бумаги Верхняя в сборе, Крышка в сборе) • пропуск зуба ремня привода каретки• неправильное натяжение зубчатого ремня • при обрыве кабеля • сбой в основной плате (мотор сбой драйвера) |
|
10H |
Home position detection error (Scanner) |
• CIS Module failure • Scanner Housing Upper failure (home seek pattern is dirty) • Scanner Housing Lower failure (the rack section is damaged) • Scanner Motor failure • Insufficient grease • Foreign object • FFC disconnection/failure • Main Board failure Дефект контактного шлейфа• сбой верхней части сканера (грязная линейка позиционирования сканера) • сбой нижней части сканера (повреждена рама) • неисправность двигателя сканера • недостаточная смазка • инородный предмет • шлейф к печатающей головке отключен/сбой • сбой в основной плате |
|
20H |
LED lightning error (Scanner) |
• CIS Module failure • Foreign object • Scanner Housing Upper failure (white standard pattern is dirty) • Main Board failure Дефект контактного шлейфа• сбой верхней части сканера (грязная линейка позиционирования сканера) • сбой в основной плате |
|
40H |
Transistor temperature error |
• Main Board failurere error сбой в материнской плате. Транзисторам пришел конец! |
|
41H |
X-Hot detect error (pre printing) |
• Printhead failure • Main Board failure Температурная ошибка! Ошибка печатающей головки и сбой в материнской плате. |
|
42H |
X-Hot detect error (after flushing) |
• Printhead failure • Main Board failure Температурная ошибка! Ошибка печатающей головки и сбой в материнской плате. |
|
43H |
Head temperature error |
• Printhead failure • Main Board failure Температурная ошибка! Ошибка печатающей головки и сбой в материнской плате. |
|
50H |
Home position error |
• Foreign object • Deformation of the Main Frame • Change Lever failure • Paper jam • Инородный предмет • деформации основного каркаса • недостаточно чернил• замятие бумаги |
|
56H |
Contact error at ink replacement timing (Power-off) |
• Foreign object • Ink Cartridges are not installed correctly • Paper jam • Инородный предмет • картриджи установлены неверно• замятие бумаги |
|
5BH |
Insoluble paper jam error |
• Foreign object • Deformation of the Main Frame • Change Lever failure • Paper jam • Инородный предмет • деформации основного каркаса • недостаточно чернил• замятие бумаги |
|
D1H |
CR (PID) driving time error |
• Main Board failure (Firmware failure) сбой в основной плате |
|
D2H |
CR (load position) driving time error |
• Change Lever failure • CR Motor failure • Main Board failure (Motor driver failure) недостаточно чернил• сбой двигателя каретки• сбой в основной плате |
|
D3H |
PF (PID) driving time error |
• Main Board failure (Firmware failure) • сбой в основной плате |
|
D4H |
PF (BS) driving time error |
• Change Lever failure • CR Motor failure • Main Board failure (Motor driver failure) недостаточно чернил• сбой двигателя каретки• сбой в основной плате |
|
F1H |
PF PID excess load error |
• PF Motor failure • PF drive mechanism overload (paper jam, foreign object, insufficient grease, deformation of the Main Frame) • Tooth skip of the PF Timing Belt • Improper tension of the PF Timing Belt • Cable disconnection • Main Board failure (Motor driver failure) сбой мотор двигателя каретки • ошибка механизма подачи бумаги (замятие бумаги, инородное тело, недостаточно смазки, деформация основного каркаса) • пропуск зуба ремня привода каретки• неправильное натяжение ремняпривода каретки• обрыв кабеля • сбой в основной плате |
|
F2H |
PF PID excess speed error |
• PF Encoder failure (contaminated/detached scale, Encoder Sensor failure) • Tooth skip of the PF Timing Belt • Improper tension of the PF Timing Belt • Main Board failure (Motor driver failure) • отказ Энкодера (грязный энкодерный диск, энкодер отказ датчика) • пропуск зуба ремня привода каретки• неправильное натяжение ремня привода каретки • сбой в основной плате |
|
F3H |
PF PID reverse error |
• PF Encoder failure (contaminated/detached scale, Encoder Sensor failure) • Tooth skip of the PF Timing Belt • Improper tension of the PF Timing Belt • Paper jam • Paper is pulled out from the ASF side when paper is fed • Main Board failure (Motor driver failure) • отказ Энкодера (грязный энкодерный диск, энкодер отказ датчика) • пропуск зуба ремня привода каретки• неправильное натяжение ремня привода каретки • застряла бумага • бумага вытащена из податчика бумагиво время ее подачи • сбой в основной плате |
|
F4H |
PF PID lock error |
• PF Encoder failure (contaminated/detached scale, Encoder Sensor failure) • PF Motor failure • PF drive mechanism overload (paper jam, foreign object, insufficient grease, deformation of the Main Frame) • Cable disconnection • Main Board failure (Motor driver failure) отказ Энкодера (грязный энкодерный диск, энкодер отказ датчика)• неисправность электродвигателя привода податчика бумаги • неверно срабатывает механизм податчика бумаги (замятие бумаги, инородное тело, недостаточной смазки, деформация основной каркас) • обрыв кабеля • сбой в основной плате |
|
F8H |
PF load position reverse error |
• PF Encoder failure (contaminated/detached scale, Encoder Sensor failure) • Tooth skip of the PF Timing Belt • Improper tension of the PF Timing Belt • отказ Энкодера (грязный энкодерный диск, энкодер отказ датчика) • пропуск зуба ремня привода каретки• неправильное натяжение ремня привода каретки• сбой в основной плате |
|
F9H |
PF load position excess speed error |
• PF Encoder failure (contaminated/detached scale, Encoder Sensor failure) • Tooth skip of the PF Timing Belt • Improper tension of the PF Timing Belt • Main Board failure (Motor driver failure) • отказ Энкодера (грязный энкодерный диск, энкодер отказ датчика) • пропуск зуба ремня привода каретки• неправильное натяжение ремня привода каретки• сбой в основной плате |
|
FAH |
PF load position excess load error |
• PF Motor failure • PF drive mechanism overload (paper jam, foreign object) • Tooth skip of the PF Timing Belt • Improper tension of the PF Timing Belt • Cable disconnection неисправность электродвигателя привода податчика бумаги • неверно срабатывает механизм податчика бумаги (замятие бумаги, инородное тело, недостаточной смазки, деформация основной каркас) • обрыв кабеля • |
|
FCH |
PF load position error |
• PF Encoder failure (contaminated/detached scale, Encoder Sensor failure) • PF Motor failure • PF drive mechanism overload (paper jam, foreign object) • Cable disconnection • отказ Энкодера (грязный энкодерный диск, энкодер отказ датчика) неисправность электродвигателя привода податчика бумаги • неверно срабатывает механизм податчика бумаги (замятие бумаги, инородное тело, недостаточной смазки, деформация основной каркас) сбой в основной плате |

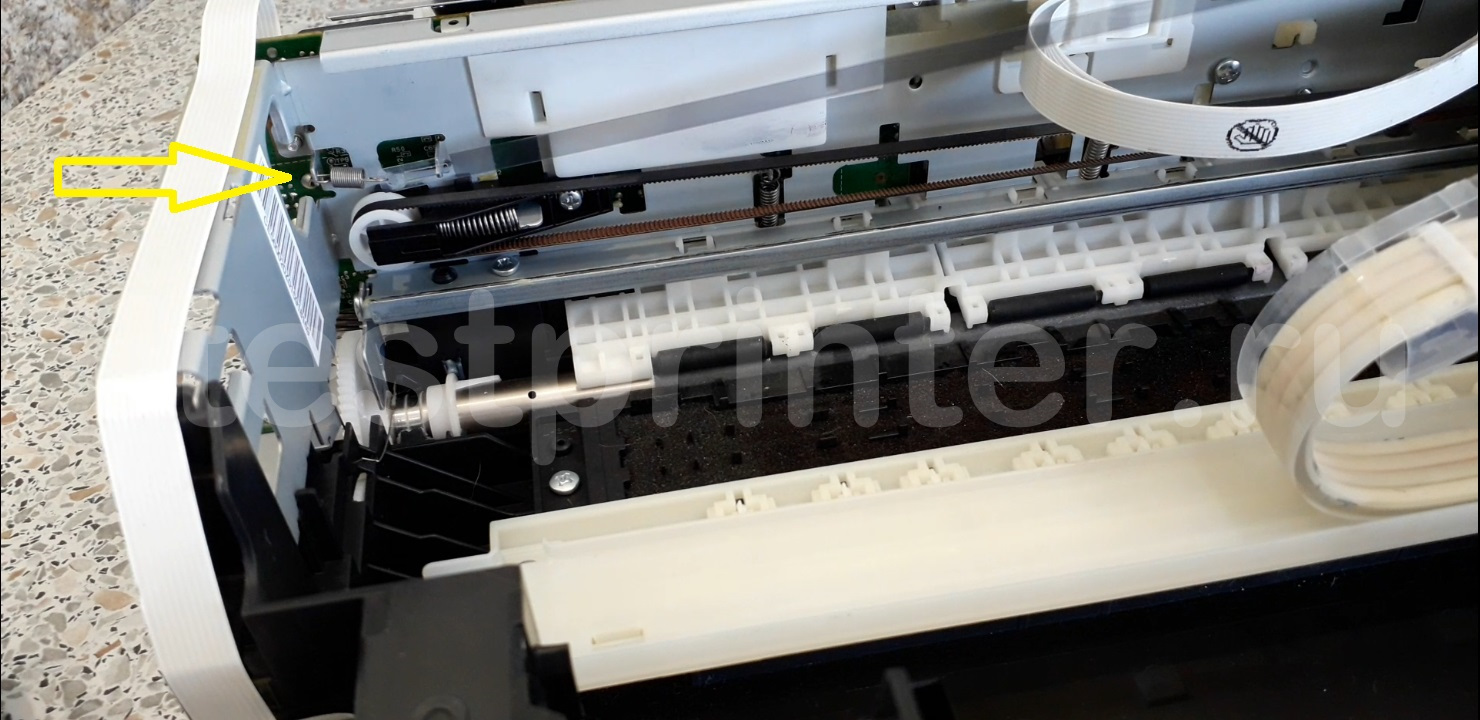

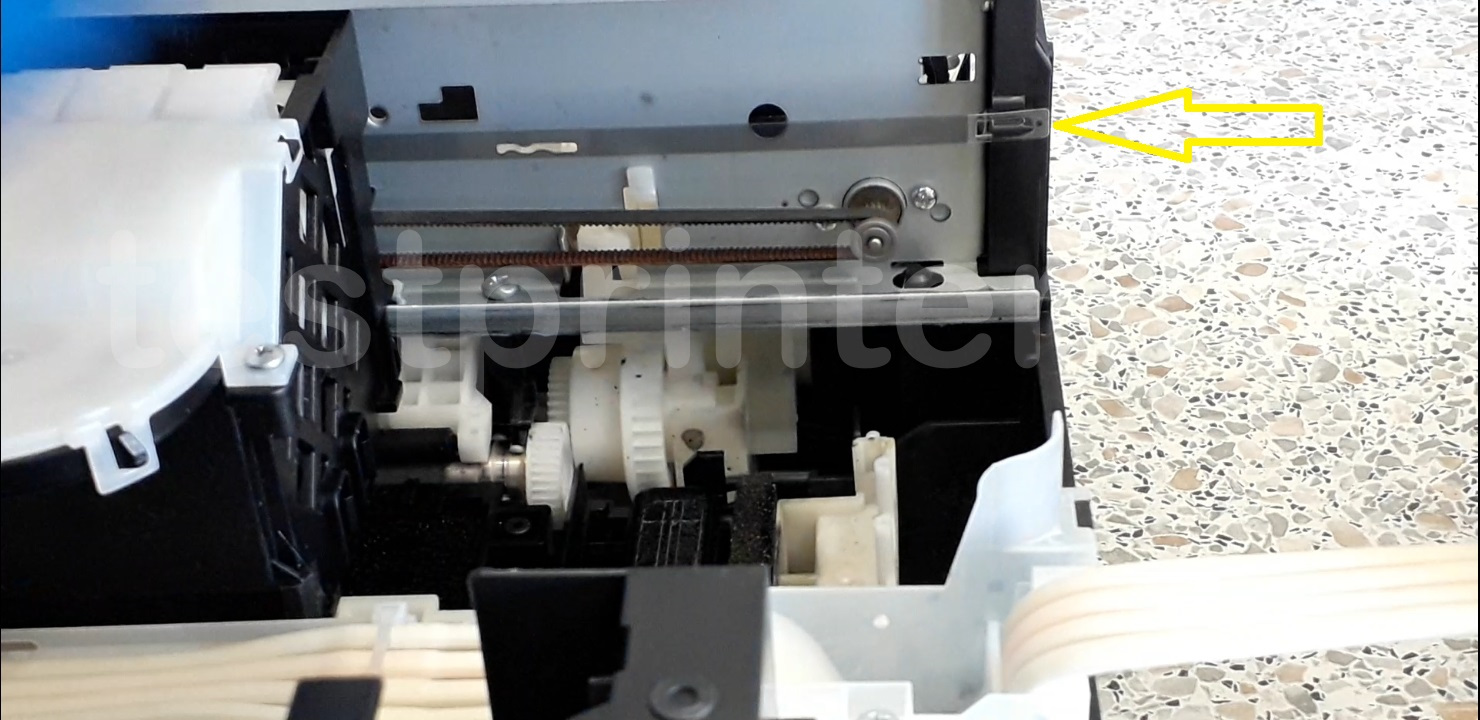

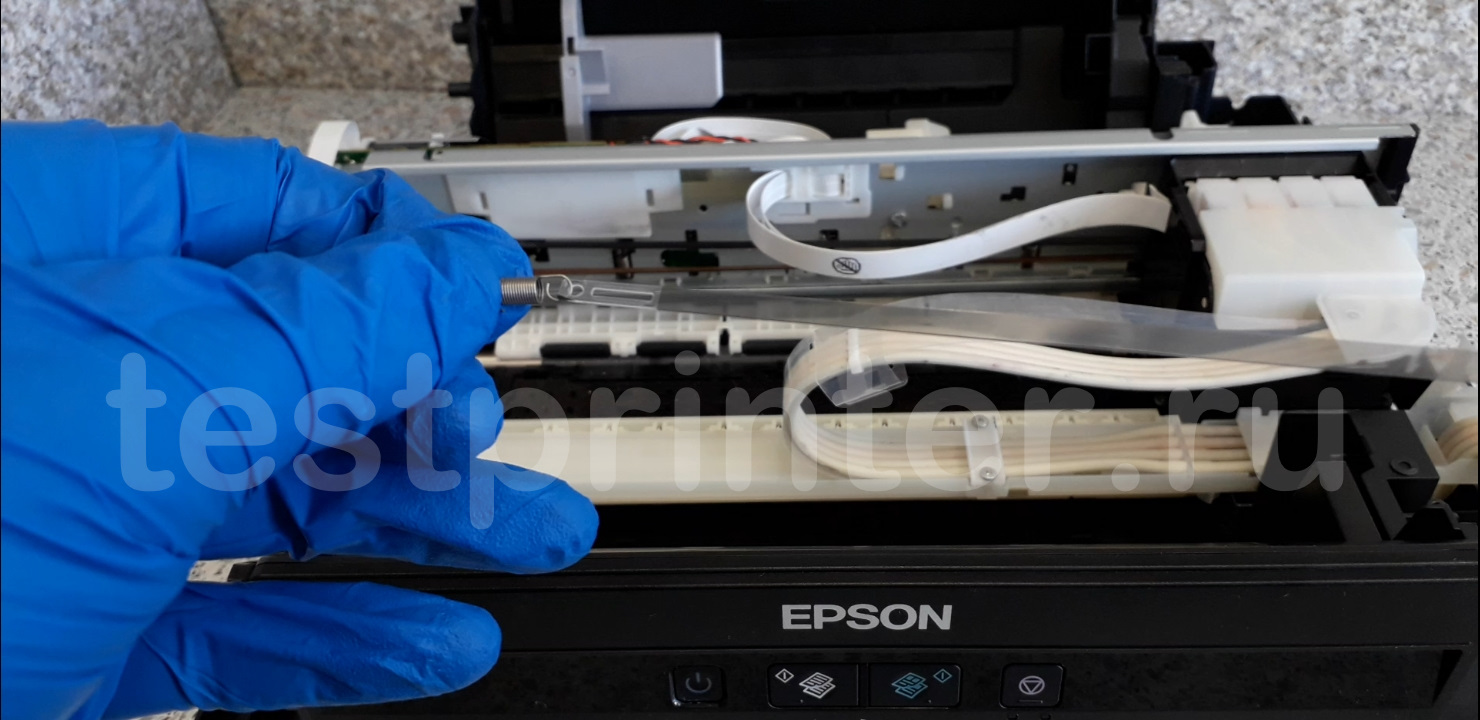

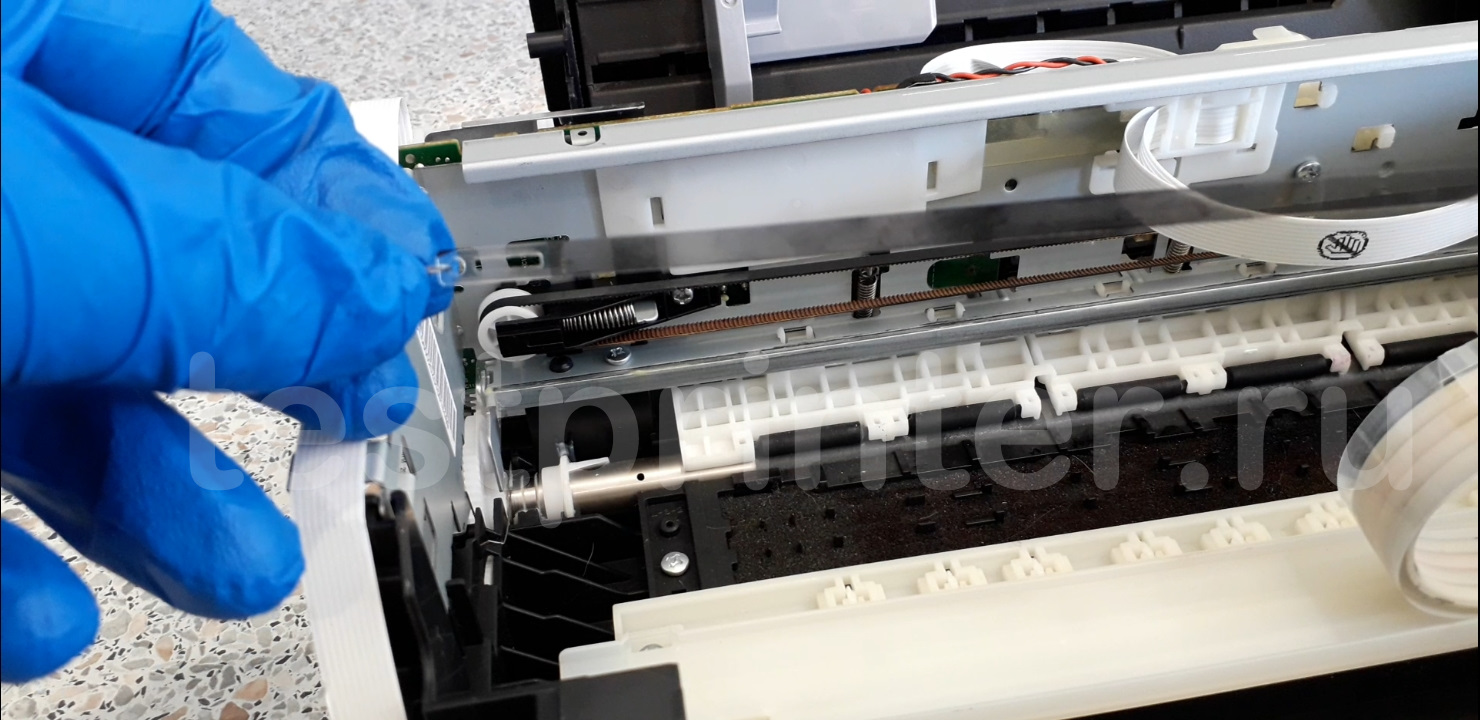

Энкодерная лента
Энкодерная лента и энкодерный диск в струйных принтерах
Энкодерная лента (лента растра, энкодер, encoder strip) — полупрозрачная штрихованная лента, расположенная внутри принтера. Специальный датчик растра в картеке считывает эти штрихи, определяя тем самым положение печатающей головки. Очевидно, что при появлении грязи или повреждений на поверхности ленты, позиционирование ПГ сбивается и при печати появляются вертикальные (продольные) полосы. Со временем, штрихи начинают стираться, что также приводит к проблемам в работе устройства.
Формирование изображения в струйных принтерах строится на горизонтальном перемещении печатающей головки (ПГ) по всей ширине и поступательного протягивания бумаги через устройство. Для того, чтобы принтер «видел» положение каретки с ПГ относительно листа, в принтерах используются энкодерные лента и диск.
Энкодерный диск (encoder wheel) — штрихованный круг на шестерне, соединённой зубчатой передачей с осью двигателя принтера. Является важным элементом механизма протяжки бумаги и отвечает за положение листа в пространстве. При появлении грязи или повреждений на поверхности диска, принтер начинает перетягивать захваченный лист, из-за чего на отпечатках возникают горизонтальные (поперечные) полосы, на равном удалении друг от друга (соответствуя полному обороту шестерни).
Решение проблем с энкодером
Стоит отметить, что появление систематических сообщений об ошибках или возникновение полос на листе в процессе струйной печати, довольно редко происходит из-за проблем с энкодерными лентой и диском. Прежде чем грешить на них, следует отбросить более типичные проблемы: заканчивающиеся чернила, закупорка печатающей головки после простоя и другие подобные.
Если на энкодеры попали чернила, небольшие обрывки бумаги или другая грязь, следует аккуратно протереть их сухой безворсовой тряпкой. В случае, если это не помогает, можно попробовать слегка смочить тряпку водой, а потом повторно протереть насухо. Крайне не рекомендуется использовать сервисную жидкость и агрессивные чистящие средства, так как они могут повредить штрихи, что приведёт к окончательному выходу энкодера из строя. Любые действия следует совершать только с выключенным принтером.
Растровая лента и энкодерный диск, обычно, не продаются как расходные материалы и выпускаются в основном для сервисных центров. И хотя найти и заказать их вполне возможно, производить самостоятельную замену без соответствующих знаний и опыта крайне не рекомендуется.
Источник
Оптический датчик энкодерной ленты для Epson TX210 (2116014)
Выберите валюту вашей страны:
Мы принимаем:
Оптический датчик энкодерной ленты для Epson TX210
- В г. Симферополь можно купить по адресу: ул. Старозенитная, д.9, Сервисный центр (вход со стороны забора), ПН-ПТ 9.00-17.00
- Доставка по Крыму Почтой России или EMS
- Доставка по России Почтой России или EMS
- CDEK
Как заказать этот товар (Видео)?
Получите уведомление, когда товар появится в наличии:
Описание товара
Оптический датчик энкодерной ленты для Epson TX210 (2116014)
Epson Stylus DX9400F
Epson Stylus Office BX305F
Epson Stylus Office BX305FW
Epson Stylus Office BX305FW Plus
Epson Stylus Office BX320FW
Epson Stylus Office T30
Epson Stylus Office T40W
Epson Stylus Office TX300F
Epson Stylus Office TX510FN
Epson Stylus Office TX600FW
Epson Stylus SX210
Epson Stylus SX215
Epson Stylus SX218
Epson Stylus SX420W
Epson Stylus SX425W
Epson Stylus SX510W
Epson Stylus TX210
Epson Stylus TX219
Источник
Форум по СНПЧ: Epson L210 — Форум по СНПЧ
Epson L210 критическая ошибка
| Сообщение #1 Отправлено 29 апреля 2015 — 06:08 tvs84
Всем привет столкнулся с проблемой мфу L210
При включении головка идет влево (идет печать), затем быстро возвращается вправо там поерзает. И начинает вращаться вал с диском энкодера, который крутит все шестрени и ошибка.
0x43 Print head abnormal temperature error. Printer head failure, main board
При этом железная рама на которую крепится плата и прочие вещи нагревается (теплая) может так и должно хз.
Отправили на печать затем он выдал замятие. Клиентка говорит просто открыла увидела там бумажки, убрала их но ничего не помогло. В принтхелпе писал замятие.
Я при осмотре достал оттуда прозрачный круг диск типа как от пудры. Он был под резинкой которая лист закидывает. Тогда ошибка замятия сменилась на ошибку головы.
Крышки откинул шлейфа поперетыкал ничего больше не делал. Мастеру электронщику планирую отдать чтоб прозвонил плату. Думал просто что все это механическое что то все такие ведь он печатал у нее СНПЧ там заводская, ну попало что то ну бывает.
Если вручную рычаг фиксирования головки выдвинуть то при включении он его как положено убирает и дальше как описано выше.
| Сообщение #2 Отправлено 29 апреля 2015 — 07:40 pepsiman
| Сообщение #3 Отправлено 29 апреля 2015 — 12:08 AveFix
| Сообщение #4 Отправлено 29 апреля 2015 — 12:26 pepsiman
| Сообщение #5 Отправлено 09 февраля 2016 — 14:37 Олька89
если тоже слетевшая была, поставь на место и дай час выключенному постоять. протри ленту и датчики — один где подача бумаги сзади, и вал в слева
Источник
Форум по СНПЧ: L210 — Критическая проблема — Форум по СНПЧ
L210 — Критическая проблема МФУ бумагу зажёвывает или косо как-то подаёт.
| Сообщение #1 Отправлено 12 декабря 2016 — 17:58 erudit89
Скажите добрые люди пожалуйста, в чём может быть проблема, если у меня МФУ Epson L210 Series установленную нормально бумагу берёт и зажовывает или неровно подаёт.
Вот в крайнем правом положении, если смотреть со стороны лица МФУ, бумага подаётся нормально, а в крайнем левом бумага вооще не подаётся, как будто там чтото мешает подаче бумаги. Но я там посмотрел с фонариком и ничего не обнаружил ни со стороны лотка подачи бумаги ни с внутренней стороны МФУ.
я его даже разобрал и так же ничего не обнаружил, кроме детали, которая возможно и мешала подаче бумаги, т.к. её на правой стороне нет.
с трудом лист а4 проходит. счас я его собрал но стало ещё хуже.
Я счас убрал крышку со сканером и разблокировал каретку. С фонариком осмотрел хоум позишн каретки, но к счастью ничего не обнаружил. вот как оно выглядит.
вот исчо видео что он делает при включении. а после звука в конце загораются два индикатора под кнопкой отмена печати.
https://yadi.sk/i/xYi8O_Gf33F2hf
вот такая деталь меня смущает. её я нашол в левой части в ослабленном виде. в правой её не было. её я не поставил при сборке, может из-за неё и начался весь геморой, только я не могу понять куда её обратно ставить в левой части, потому что при разборке не было заметно где она в левой части стояла.
https://yadi.sk/i/hooNiGMr33F2j7
как я полагаю звук в конце издаёт ремень, который водит каретку туды сюды.
вот я счас каретку вручную увёл в крайнее правое положение и она встала как и на видосе, а дальше некуда ей двигать. Она встала в упор со стенкой боковины принта.
тогда не знаю в чём тут может быть проблема.
визуально ничего не видно, да и энкодерная лента висит вроде по всей длине ровно без косостей.
я на видео покажу как у меня лента расположена.
https://yadi.sk/i/8uQAXMsj33F2kN
0х08; 0х50; 0х08; 0х50; 0х08; 0х10.
вот все шесть ошибок, они кстати те же что и были вчера.
Код последней фатальной ошибки принтера 1 0x08 CR load position reverse error. CR encoder failure (contaminated/detached scale, encoder sensor failure), main board failure (motor driver failure).
Код последней фатальной ошибки принтера 2 0x50 CR home position seeking error. Overloaded mechanism, foreign object or residual paper, main frame transformation, broken motor, cable disconnection.
Код последней фатальной ошибки принтера 3 0x08 CR load position reverse error. CR encoder failure (contaminated/detached scale, encoder sensor failure), main board failure (motor driver failure).
Код последней фатальной ошибки принтера 4 0x50 CR home position seeking error. Overloaded mechanism, foreign object or residual paper, main frame transformation, broken motor, cable disconnection.
Код последней фатальной ошибки принтера 5 0x08 CR load position reverse error. CR encoder failure (contaminated/detached scale, encoder sensor failure), main board failure (motor driver failure).
Код последней фатальной ошибки сканера 1 0x10 HP detection failure. CIS Unit failure. Scanner Housing failure. Main Board failure. Insufficient grease. Foreign object. FFC for CIS failure.
вот они как выглядят полностью.
сканер отсоединён.
Источник
Форум по СНПЧ: Ремонт энкодерной ленты — Форум по СНПЧ
Ремонт энкодерной ленты можно ли восстановить риски?
| Сообщение #1 Отправлено 26 мая 2007 — 22:51 ada
| Сообщение #2 Отправлено 26 мая 2007 — 23:18 Episode
| Сообщение #3 Отправлено 27 мая 2007 — 08:51 ada
| Сообщение #4 Отправлено 27 мая 2007 — 09:46 koka
| Сообщение #5 Отправлено 27 мая 2007 — 12:04 тимур
| Сообщение #6 Отправлено 27 мая 2007 — 19:50 ada
| Сообщение #7 Отправлено 28 мая 2007 — 09:32 TuMyPuK
| Сообщение #8 Отправлено 29 мая 2007 — 07:27 ada
| Сообщение #9 Отправлено 29 мая 2007 — 08:05 TuMyPuK
| Сообщение #10 Отправлено 29 мая 2007 — 20:31 ada
| Сообщение #11 Отправлено 30 мая 2007 — 07:37 TuMyPuK
| Сообщение #12 Отправлено 30 мая 2007 — 15:23 ЮХа
| Сообщение #13 Отправлено 02 июня 2007 — 20:34 ada
| Сообщение #14 Отправлено 02 июня 2007 — 20:58 ЮХа
Прикрепленные изображения
| Сообщение #15 Отправлено 02 июня 2007 — 21:33 koka
тимур (27.05.2007 — 13:04) писал:
| Сообщение #16 Отправлено 02 июня 2007 — 21:54 ЮХа
| Сообщение #17 Отправлено 02 июня 2007 — 22:50 koka
| Сообщение #18 Отправлено 03 июня 2007 — 11:11 ЮХа
| Сообщение #19 Отправлено 03 июня 2007 — 12:24 Episode
Тут два варианта:
— принтер на водянке, и энкодер заляпался чернилами
— принтер на пигменте, и энкодер заляпался чернилами
В первом случае — опускаем энкодер в воду (обычную, из под крана) и оставляем откисать несколько минут. По откисанию легонько протираем ваткой смоченной дистиллировкой (дабы не осталось солей от воды), сушим и устанавливаем.
Во втором случае — читаем что нужно делать в первом случае.
Зачем спирт и растворители в случае с пластиком?
Водные чернила смываются водой! Пигмент сам отвалится! Зачем спирт?
Источник
При возникновении критической ошибки принтер Epson перестает работать и заносит в энергонезависимую память код ошибки. По этому коду можно узнать область неисправности. Приводим регулярно встречающиеся коды ошибок струйных принтеров и МФУ Epson с расшифровкой на русском языке. Коды ошибок принтеров Epson указаны в 16-системе, которые записываются как XXH, где H (Hex, hexadeсimal) обозначает шестнадцатиричную систему. А также числа в 16-ричной системе в некоторых языках программирования принято обозначать 0xXX.
Код ошибки принтера Epson можно узнать, например, в программе Adjustment Program для конкретной модели.
| Код | Расшифровка | Возможные причины неисправности |
|---|---|---|
| 01H, 0x01 | CR PID excess load error — ошибка перегрузки позиционирования каретки | • Неисправность двигателя каретки • Перегрузка механизма привода каретки ( замятие бумаги, инородное тело, недостаточной смазки, деформация каркаса) • некоторые части разъединились. (Верхний лоток бумаги, Крышка в сборе) • Отсутствуют зубцы на ремне привода каретки• Неправильное натяжение ремня • Отсоединение шлейфа • Неисправность главной платы (Неисправность схемы управления двигателем) |
| 02H,
0x02 |
CR PID excess speed error — ошибка перегрузки позиционирования каретки по скорости | •Неисправность энкодера каретки (загрязнен, повреждена шкала, неисправен датчик) • Неисправность главной платы (Неисправность двигателя) |
| 03H,
0x03 |
CR PID reverse error — ошибка позиционирования каретки при обратном движении | • Неисправность энкодера каретки (загрязнен, повреждена шкала, неисправен датчик)• Внешние воздействия на принтер во время работы, вызывающие остановку каретки, например, инородные предметы, вибрация• Пропуск зубцов ремня каретки• Замятие бумаги • Неисправность главной платы (Неисправность двигателя) |
| 04H,
0x04 |
CR PID lock error — ошибка блокирования каретки | >• Неисправность энкодера каретки (загрязнен, повреждена шкала, неисправен датчик)• Внешние воздействия на принтер во время работы, вызывающие остановку каретки, например, инородные предметы, вибрация• Пропуск зубцов ремня каретки• Замятие бумаги • Неисправность главной платы (Неисправность двигателя) |
| 08H,
0x08 |
CR load position reverse error — ошибка выполнения позиционирования каретки при обратном ходе | • Неисправность энкодера каретки (загрязнен, повреждена шкала, неисправен датчик)• Неисправность главной платы (Неисправность двигателя) |
| 09H,
0x09 |
CR load position excess speed error — ошибка каретки по скорости при выполнении позиционирования | • Неисправность энкодера каретки (загрязнен, повреждена шкала, неисправен датчик)• Неисправность главной платы (Неисправность двигателя) • Пропуск зубцов ремня каретки• Неправильное натяжение ремня• Замятие бумаги • Неисправность главной платы (Неисправность двигателя) |
| 0AH,
0xA |
CR load position excess load error — ошибка избыточной нагрузки позиционирования каретки | • Неисправность двигателя каретки • Перегрузка механизма привода каретки ( замятие бумаги, инородное тело, недостаточной смазки, деформация каркаса, неисправность рычага переключателя) • Отсоединение шлейфа • Неисправность главной платы (Неисправность двигателя) |
| 10H,
0x10 |
Home position detection error (Scanner) — ошибка определения начального положения сканера | • Неисправность сканирующего модуля• Неисправность верхней крышки сканера (загрязненная начальная полоска) • Неисправность нижней части сканера (повреждение стойки) • Неисправность двигателя сканера • Недостаточно смазки • Инородный предмет • Шлейф сканера отсоединился/неисправный • Неисправность главной платы |
| 20H,
0x20 |
LED lightning error (Scanner) ошибка подсветки сканирующей линейки | • Неисправность сканирующего модуля• Инородный предмет • Неисправность верхней крышки сканера (загрязненная начальная полоска) • Неисправность главной платы |
| 40H,
0x40 |
Transistor temperature error — ошибка по темппературе транзисторов | • Неисправность главной платы |
| 41H,
0x41 |
X-Hot detect error (pre printing) — ошибка перегрева перед печатью | • Неисправность печатающей головки • Неисправность главной платы |
| 42H,
0x42 |
X-Hot detect error (after flushing) — ошибка перегрева после прочистки | • Неисправность печатающей головки • Неисправность главной платы |
| 43H,
0x43 |
Head temperature error перегрев печатающей головки | • Неисправность печатающей головки • Неисправность главной платы |
| 50H,
0x50 |
Home position error — ошибка определения начального положения каретки | • Инородные предметы • Деформация шасси • Неисправность механизма переключения • Замятие бумаги |
| 51H,
0x51 |
Невозможность разблокировки каретки | • Инородные предметы • Деформация шасси • Замятие бумаги |
| 52H,
0x52 |
Невозможность блокировки каретки | • Инородные предметы • Деформация шасси • Замятие бумаги |
| 56H,
0x56 |
Contact error at ink replacement timing (Power-off) ошибка контактов при замене картриджей (выключении) | • Инородные предметы • Неправильно установлены картриджи • замятие бумаги |
| 58H,
0x58 |
PF motor drive error
Ошибка двигателя подачи бумаги |
• Неисправен двигатель подачи бумаги • Неисправность главной платы• Неисправность узла обслуживания |
| 5BH,
0x5B |
Insoluble paper jam error — неразрешимая ошибка замятия бумаги | • Инородные предметы • Деформация шасси • Неисправность механизма переключения • Замятие бумаги |
| 60H,
0x60 |
PW detection error — недостаточное излучение на PW датчике | • Посторонние предметы внизу под кареткой, сгорел датчик ширины бумаги, грязный датчик , залит чернилами • Неисправность главной платы |
| 61H,
0x61 |
Light emission of the PW sensor is greater than expected | • Посторонняя засветка • Посторонние предметы внизу под кареткой, сгорел датчик PW |
| 62H,
0x62 |
Рареr sensor lever failure — неисправность датчика бумаги | • Сломан рычаг датчика бумаги • Посторонние предметы • неисправность оптопары |
| 69H,
0x69 |
Contact error at I/S clutch operation — ошибка несанкционированного контакта при операции системы чернил | • Неисправность системы чернил (узла обслуживания) • Неисправность главной платы • Посторонние предметы • Картриджи не вставлены до конца |
| 70H,
0x70 |
Ошибка привода двигателя APG (ведущий вал) | • Ошибка сенсора APG. Отказ мотора APG. Посторонний объект. Отсоединение кабеля или шлейфа. |
| 71H,
0x71 |
APG невозможно найти начальную позицию | • Ошибка сенсора APG. Отказ двигателя APG. Инородные предметы. Отсоединение кабеля или шлейфа. |
| 72H,
0x72 |
Ошибка двигателя APG | • Неисправен двигатель APG |
| 89H,
0x89 |
Препятствие во время чистки головки | Инородные предметы. |
| 97H,
0x97 |
Head drive circuit VBS over-voltage error — повышенное напряжение в цепи драйвера головки | • Неисправна печатающая головка • Неисправна главная плата |
| 9AH,
0x9A |
Circuit error (include blowout of a fuse), Main Board failer — ошибка в схеме (включая перегорание предохранителя), неисправна главная плата управления | Неисправна печатающая головка • Неисправность главной платы • Сгорел предохранитель на плате |
| 0x9C | X-Hot detect error (pre printing) — перегрев головки перед печатью | • Неисправна печатающая головка • Неисправна главная плата |
| 0x9D | X-Hot detect error (after flushing) — перегрев головки после чистки | • Неисправна печатающая головка • Неисправна главная плата |
| 0x9E | Head temperature error
Ошибка перегрева головки |
• Неисправна печатающая головка • Неисправна главная плата |
| 9FH,
0x9F |
No print inspection mode error | Ошибка невозможности войти в режим проверки — заменить плату или головку |
| A0H,
0xA0 |
Переполнение абсорберов | • один из счетчиков абсорберов переполнился, требуется обслуживание |
| E9H
0xE9 |
CR load position excess speed error | • Ошибка каретки по скорости. Проблемы с энкодером, датчиком позиционирования, платой управления. |
| EAH,
0xEA |
CR load position control over-load error — ошибка перегрузки при выполнении позиционирования головки | • Замятие бумаги • Инородные предметы • Помехи движению каретки |
| D1H,
0xD1 |
CR (PID) driving time error — ошибка позиционирования каретки по времени | • Неисправность механизма переключения • Замятие бумаги |
| D2H,
0xD2 |
CR (load position) driving time error — ошибка перемещения каретки по времени | • Неисправность механизма переключения • Неисправность двигателя каретки • Неисправность главной платы (Неисправность двигателя) |
| D3H,
0xD3 |
PF (PID) driving time error — ошибка подачи бумаги по времени | • Неисправность главной платы (Неисправная прошивка)• |
| D4H,
0xD4 |
PF (BS) driving time error | • Неисправность механизма переключения • Неисправность двигателя каретки• Неисправность главной платы (Неисправность двигателя) |
| F1H,
0xF1 |
PF PID excess load error — избыточная нагрузка при подаче бумаги | • Неисправность двигателя бумаги • Избыточная нагрузка механизма подачи бумаги (замятие,инородные предметы, недостаточно смазки, деформация шасси) • • Пропуск зуба ремня каретки• Неправильное натяжение ремня• Замятие бумаги • Неисправность главной платы (Неисправность двигателя) |
| >F2H,
0xF2 |
PF PID excess speed error — превышение скорости подачи бумаги | • Неисправность энкодера подачи бумаги (загрязненная/стертая шкала, Неисправен датчик энкодера) • Отсутствие зубцов ремня привода подачи бумаги • Неправильное натяжение ремня подачи бумаги • Неисправность главной платы (Неисправность двигателя) |
| F3H,
0xF3 |
PF PID reverse error — ошибка обратного хода подачи бумаги | • Неисправность энкодера подачи бумаги (загрязненная/стертая шкала, Неисправен датчик энкодера) • Отсутствие зубцов ремня привода подачи бумаги • Неправильное натяжение ремня подачи бумаги • Замятие бумаги • Бумага выбрасывается из верхнего податчика бумаги после загрузки • Неисправность главной платы (Неисправность двигателя) |
| F4H,
0xF4 |
PF PID lock error — ошибка блокировки подачи бумаги | • Неисправность энкодера подачи бумаги (загрязненная/стертая шкала, неисправен датчик энкодера) • Неисправность двигателя подачи бумаги • Избыточная нагрузка привода подачи бумаги (замятие бумаги, инородные предметы • Отсоединился кабель • Неисправность главной платы (Неисправность двигателя) |
| F8H,
0xF8 |
PF load position reverse error — ошибка позиционирования подачи бумаги при обратном ходе | • Неисправность энкодера подачи бумаги (загрязненная/стертая шкала, неисправен датчик энкодера) • Отсутствие зубцов ремня привода подачи бумаги • Неправильное натяжение ремня подачи бумаги |
| F9H,
0xF9 |
PF load position excess speed error — ошибка превышения скорости подачи бумаги | • Неисправность энкодера подачи бумаги (загрязненная/стертая шкала, Неисправен датчик энкодера) • Отсутствие зубцов ремня привода подачи бумаги •Неправильное натяжение ремня подачи бумаги • Неисправность главной платы (Неисправность двигателя) |
| FAH,
0xFA |
PF load position excess load error ошибка избыточной нагрузки подачи бумаги | • Неисправность двигателя подачи бумаги • Избыточная нагрузка привода подачи бумаги (замятие бумаги, инородные предметы • Отсутствие зубцов ремня привода подачи бумаги •Неправильное натяжение ремня подачи бумаги • Отсоединился кабель |
| FAH
0xFB |
PF PID acceleration lock error | • Неисправность двигателя подачи бумаги • Избыточная нагрузка привода подачи бумаги (замятие бумаги, инородные предметы • Отсутствие зубцов ремня привода подачи бумаги •Неправильное натяжение ремня подачи бумаги • Проблемы энкодера бумаги (диска, датчика) • Ролик отделения неисправен |
| FCH,
0xFC |
PF load position error — ошибка позиционирования подачи бумаги | • Неисправность энкодера подачи бумаги (загрязненная/стертая шкала, Неисправен датчик энкодера) • Избыточная нагрузка привода подачи бумаги (замятие бумаги, инородные предметы) • Отсоединился кабель |
Если трактовка кода ошибки для конкретной модели принтера Epson отличается от общей, следует руководствоваться первой.
Подробнее про коды ошибок серии E-01 читайте здесь. Epson зачем-то ввела дополнительную систему ошибок в 10-ричной системе для некоторых струйных принтеров. Например, XP, SX, хотя для них уже есть система в 16-ричном коде с расшифровкой.
Еще посетители сайта читают:
- Ошибка Е-01 Epson XP, SX
- Ремонт принтеров Epson
- Устройство и неисправности головки Epson FA04000 L210-L465
- Чистка печатающей головки Epson
- Принтер Epson не захватывает бумагу
- Устройство печатающих головок Epson
Epson L210
критическая ошибка
| Сообщение #1
Отправлено 29 апреля 2015 — 06:08
Всем привет столкнулся с проблемой мфу L210
При включении головка идет влево (идет печать), затем быстро возвращается вправо там поерзает. И начинает вращаться вал с диском энкодера, который крутит все шестрени и ошибка.
0x43 Print head abnormal temperature error. Printer head failure, main board
При этом железная рама на которую крепится плата и прочие вещи нагревается (теплая) может так и должно хз.
Отправили на печать затем он выдал замятие. Клиентка говорит просто открыла увидела там бумажки, убрала их но ничего не помогло. В принтхелпе писал замятие.
Я при осмотре достал оттуда прозрачный круг диск типа как от пудры. Он был под резинкой которая лист закидывает. Тогда ошибка замятия сменилась на ошибку головы.
Крышки откинул шлейфа поперетыкал ничего больше не делал. Мастеру электронщику планирую отдать чтоб прозвонил плату. Думал просто что все это механическое что то все такие ведь он печатал у нее СНПЧ там заводская, ну попало что то ну бывает.
Если вручную рычаг фиксирования головки выдвинуть то при включении он его как положено убирает и дальше как описано выше.
Что посоветуете?
- Наверх of the page up there ^
-
0
| Сообщение #2
Отправлено 29 апреля 2015 — 07:40
pepsiman
Проблемы с ПГ, может и не лечится
По асфальту вода зеркалами глубин. Кто забыт тот всегда остается один
И уходит обернувшись в покрывало мечты. С головой окунувшись в океан пустоты
- Наверх of the page up there ^
-
0
| Сообщение #3
Отправлено 29 апреля 2015 — 12:08
AveFix
1) Подними головку посмотри ни чего не попало?
2) Подними каретку а под ней нет бумаги или еще чего?
3) Внимательно просмотри весь принтер и проверь может еще что попало.
4) Убери старую смазку со всех частей и смажь по новой.
5) Проверь датчик температуры.
6) Если ни чего не помогло прозванивай плату.
Кактус — это глубоко разочарованный в жизни огурец.
- Наверх of the page up there ^
-
0
| Сообщение #4
Отправлено 29 апреля 2015 — 12:26
pepsiman
AveFix сказал:
5) Проверь датчик температуры.
как?
0x43 Print head abnormal temperature error. Printer head failure, main board
0x43 печатающей головки ненормально температурная погрешность. Отказ печатающей головки, основная плата
По асфальту вода зеркалами глубин. Кто забыт тот всегда остается один
И уходит обернувшись в покрывало мечты. С головой окунувшись в океан пустоты
- Наверх of the page up there ^
-
0
| Сообщение #5
Отправлено 09 февраля 2016 — 14:37
Олька89
если тоже слетевшая была, поставь на место и дай час выключенному постоять. протри ленту и датчики — один где подача бумаги сзади, и вал в слева
- Наверх of the page up there ^
-
0
| Сообщение #6
Отправлено 10 февраля 2016 — 12:45
Pavel Sapa
tvs84, прозвонить плату удалось или нет? Скорее всего проблема в электронике.
Epson L800, Epson T50/P50 совместимка СНПЧ, ПЗК Revcol, NANО 3, чернила Revcol, Hameleon. (Семь бед — один “Reset”.)
- Наверх of the page up there ^
-
0
| Сообщение #7
Отправлено 10 февраля 2016 — 17:16
Олька89
вспомнила, шлейф, который к ПГ идёт просмотри
- Наверх of the page up there ^
-
0
- ← Предыдущая тема
- L100, L200, L800
- Следующая тема →
- Вы не можете создать новую тему
- Вы не можете ответить в тему
1 человек читают эту тему
0 пользователей, 1 гостей, 0 скрытых пользователей
Обновляемый список кодов ошибок струйных принтеров Epson
При возникновении критической ошибки принтер Epson перестает работать и заносит в энергонезависимую память код ошибки. По этому коду можно узнать область неисправности. Приводим регулярно встречающиеся коды ошибок струйных принтеров и МФУ Epson с расшифровкой на русском языке. Коды ошибок принтеров Epson указаны в 16-системе, которые записываются как XXH, где H (Hex, hexadeсimal) обозначает 16-ричную систему. А также числа в 16-ричной системе в некоторых языках программирования принято обозначать 0xXX.
Код ошибки принтера Epson можно узнать в программе Adjustment Program.
Код: 01H, 0x01
Расшифровка: CR PID excess load error – ошибка перегрузки позиционирования каретки • Неисправность двигателя каретки • Перегрузка механизма привода каретки ( замятие бумаги, инородное тело, недостаточной смазки, деформация каркаса) • некоторые части разъединились. (Верхний лоток бумаги, Крышка в сборе) • Отсутствуют зубцы на ремне привода каретки• Неправильное натяжение ремня • Отсоединение шлейфа • Неисправность главной платы (Неисправность схемы управления двигателем)
Код: 02H, 0x02
Расшифровка: CR PID excess speed error – ошибка перегрузки позиционирования каретки по скорости •Неисправность энкодера каретки (загрязнен, повреждена шкала, неисправен датчик) • Неисправность главной платы (Неисправность двигателя)
Код: 03H, 0x03
Расшифровка: CR PID reverse error – ошибка позиционирования каретки при обратном движении • Неисправность энкодера каретки (загрязнен, повреждена шкала, неисправен датчик)• Внешние воздействия на принтер во время работы, вызывающие остановку каретки, например, инородные предметы, вибрация• Пропуск зубцов ремня каретки• Замятие бумаги • Неисправность главной платы (Неисправность двигателя)
Код: 04H, 0x04
Расшифровка: CR PID lock error – ошибка блокирования каретки >• Неисправность энкодера каретки (загрязнен, повреждена шкала, неисправен датчик)• Внешние воздействия на принтер во время работы, вызывающие остановку каретки, например, инородные предметы, вибрация• Пропуск зубцов ремня каретки• Замятие бумаги • Неисправность главной платы (Неисправность двигателя)
Код: 08H, 0x08
Расшифровка: CR load position reverse error – ошибка выполнения позиционирования каретки при обратном ходе • Неисправность энкодера каретки (загрязнен, повреждена шкала, неисправен датчик)• Неисправность главной платы (Неисправность двигателя)
Код: 09H, 0x09
Расшифровка: CR load position excess speed error – ошибка каретки по скорости при выполнении позиционирования • Неисправность энкодера каретки (загрязнен, повреждена шкала, неисправен датчик)• Неисправность главной платы (Неисправность двигателя) • Пропуск зубцов ремня каретки• Неправильное натяжение ремня• Замятие бумаги • Неисправность главной платы (Неисправность двигателя)
Код: 0AH, 0xA
Расшифровка: CR load position excess load error – ошибка избыточной нагрузки позиционирования каретки • Неисправность двигателя каретки • Перегрузка механизма привода каретки ( замятие бумаги, инородное тело, недостаточной смазки, деформация каркаса, неисправность рычага переключателя) • Отсоединение шлейфа • Неисправность главной платы (Неисправность двигателя)
Код: 10H, 0x10
Расшифровка: Home position detection error (Scanner) – ошибка определения начального положения сканера • Неисправность сканирующего модуля• Неисправность верхней крышки сканера (загрязненная начальная полоска) • Неисправность нижней части сканера (повреждение стойки) • Неисправность двигателя сканера • Недостаточно смазки • Инородный предмет • Шлейф сканера отсоединился/неисправный • Неисправность главной платы
Код: 20H, 0x20
Расшифровка: LED lightning error (Scanner) ошибка подсветки сканирующей линейки • Неисправность сканирующего модуля• Инородный предмет • Неисправность верхней крышки сканера (загрязненная начальная полоска) • Неисправность главной платы
Код: 40H, 0x40
Расшифровка: Transistor temperature error – ошибка по темппературе транзисторов • Неисправность главной платы
Код: 41H, 0x41
Расшифровка: X-Hot detect error (pre printing) – ошибка перегрева перед печатью • Неисправность печатающей головки • Неисправность главной платы
Код: 42H, 0x42
Расшифровка: X-Hot detect error (after flushing) – ошибка перегрева после прочистки • Неисправность печатающей головки • Неисправность главной платы
Код: 43H, 0x43
Расшифровка: Head temperature error перегрев печатающей головки • Неисправность печатающей головки • Неисправность главной платы
Код: 50H, 0x50
Расшифровка: Home position error – ошибка определения начального положения каретки • Инородные предметы • Деформация шасси • Неисправность механизма переключения • Замятие бумаги
Код: 51H, 0x51
Расшифровка: Невозможность разблокировки каретки • Инородные предметы • Деформация шасси • Замятие бумаги
Код: 52H, 0x52
Расшифровка: Невозможность блокировки каретки • Инородные предметы • Деформация шасси • Замятие бумаги
Код: 55H
Расшифровка: Инородные предметы • грязный датчик
Код: 56H, 0x56
Расшифровка: Contact error at ink replacement timing (Power-off) ошибка контактов при замене картриджей (выключении) • Инородные предметы • Неправильно установлены картриджи • замятие бумаги
Код: 5BH, 0x5B
Расшифровка: Insoluble paper jam error – неразрешимая ошибка замятия бумаги • Инородные предметы • Деформация шасси • Неисправность механизма переключения • Замятие бумаги
Код: 60H, 0x60
Расшифровка: PW detection error – недостаточное излучение на PW датчике • Посторонние предметы внизу под кареткой, сгорел датчик ширины бумаги, грязный датчик , залит чернилами • Неисправность главной платы
Код: 61H, 0x61
Расшифровка: Light emission of the PW sensor is greater than expected • Посторонняя засветка • Посторонние предметы внизу под кареткой, сгорел датчик PW
Код: 62H, 0x62
Расшифровка: Рареr sensor lever failure – неисправность датчика бумаги • Сломан рычаг датчика бумаги • Посторонние предметы • неисправность оптопары
Код: 69H, 0x69
Расшифровка: Contact error at I/S clutch operation – ошибка несанкционированного контакта при операции системы чернил • Неисправность системы чернил (узла обслуживания) • Неисправность главной платы • Посторонние предметы • Картриджи не вставлены до конца
Код: 70H, 0x70
Расшифровка: Ошибка привода двигателя APG (ведущий вал) • Ошибка сенсора APG. Отказ мотора APG. Посторонний объект. Отсоединение кабеля или шлейфа.
Код: 71H, 0x71
Расшифровка: APG невозможно найти начальную позицию • Ошибка сенсора APG. Отказ двигателя APG. Инородные предметы. Отсоединение кабеля или шлейфа.
Код: 72H, 0x72
Расшифровка: Ошибка двигателя APG • Неисправен двигатель APG
Код: 89H, 0x89
Расшифровка: Препятствие во время чистки головки Инородные предметы.
Код: A0H, 0xA0
Расшифровка: Переполнение абсорберов • один из счетчиков абсорберов переполнился, требуется обслуживание
Код: EAH, 0xEA
Расшифровка: CR load position control over-load error – ошибка перегрузки при выполнении позиционирования головки • Замятие бумаги • Инородные предметы • Помехи движению каретки
Код: 97H, 0x97
Расшифровка: Head drive circuit VBS over-voltage error – повышенное напряжение в цепи драйвера головки • Неисправна печатающая головка • Неисправна главной платы • Проблемная прошивка платы• Плохой шлейф головки
Код: D1H, 0xD1
Расшифровка: CR (PID) driving time error – ошибка позиционирования каретки по времени • Неисправность механизма переключения • Замятие бумаги
Код: D2H, 0xD2
Расшифровка: CR (load position) driving time error – ошибка перемещения каретки по времени • Неисправность механизма переключения • Неисправность двигателя каретки • Неисправность главной платы (Неисправность двигателя)
Код: D3H, 0xD3
Расшифровка: PF (PID) driving time error – ошибка подачи бумаги по времени • Неисправность главной платы (Неисправная прошивка)•
Код: D4H, 0xD4
Расшифровка: PF (BS) driving time error • Неисправность механизма переключения • Неисправность двигателя каретки• Неисправность главной платы (Неисправность двигателя)
Код: F1H, 0xF1
Расшифровка: PF PID excess load error – избыточная нагрузка при подаче бумаги • Неисправность двигателя бумаги • Избыточная нагрузка механизма подачи бумаги (замятие,инородные предметы, недостаточно смазки, деформация шасси) • • Пропуск зуба ремня каретки• Неправильное натяжение ремня• Замятие бумаги • Неисправность главной платы (Неисправность двигателя)
Код: F2H, 0xF2
Расшифровка: PF PID excess speed error – превышение скорости подачи бумаги • Неисправность энкодера подачи бумаги (загрязненная/стертая шкала, Неисправен датчик энкодера) • Отсутствие зубцов ремня привода подачи бумаги • Неправильное натяжение ремня подачи бумаги • Неисправность главной платы (Неисправность двигателя)
Код: F3H, 0xF3
Расшифровка: PF PID reverse error – ошибка обратного хода подачи бумаги • Неисправность энкодера подачи бумаги (загрязненная/стертая шкала, Неисправен датчик энкодера) • Отсутствие зубцов ремня привода подачи бумаги • Неправильное натяжение ремня подачи бумаги • Замятие бумаги • Бумага выбрасывается из верхнего податчика бумаги после загрузки • Неисправность главной платы (Неисправность двигателя)
Код: F4H, 0xF4
Расшифровка: PF PID lock error – ошибка блокировки подачи бумаги • Неисправность энкодера подачи бумаги (загрязненная/стертая шкала, неисправен датчик энкодера) • Неисправность двигателя подачи бумаги • Избыточная нагрузка привода подачи бумаги (замятие бумаги, инородные предметы • Отсоединился кабель • Неисправность главной платы (Неисправность двигателя)
Код: F8H, 0xF8
Расшифровка: PF load position reverse error – ошибка позиционирования подачи бумаги при обратном ходе • Неисправность энкодера подачи бумаги (загрязненная/стертая шкала, неисправен датчик энкодера) • Отсутствие зубцов ремня привода подачи бумаги • Неправильное натяжение ремня подачи бумаги
Код: F9H, 0xF9
Расшифровка: PF load position excess speed error – ошибка превышения скорости подачи бумаги • Неисправность энкодера подачи бумаги (загрязненная/стертая шкала, Неисправен датчик энкодера) • Отсутствие зубцов ремня привода подачи бумаги •Неправильное натяжение ремня подачи бумаги • Неисправность главной платы (Неисправность двигателя)
Код: FAH, 0xFA
Расшифровка: PF load position excess load error ошибка избыточной нагрузки подачи бумаги • Неисправность двигателя подачи бумаги • Избыточная нагрузка привода подачи бумаги (замятие бумаги, инородные предметы • Отсутствие зубцов ремня привода подачи бумаги •Неправильное натяжение ремня подачи бумаги • Отсоединился кабель
Код: FCH, 0xFC
Расшифровка: PF load position error – ошибка позиционирования подачи бумаги • Неисправность энкодера подачи бумаги (загрязненная/стертая шкала, Неисправен датчик энкодера) • Избыточная нагрузка привода подачи бумаги (замятие бумаги, инородные предметы) • Отсоединился кабель

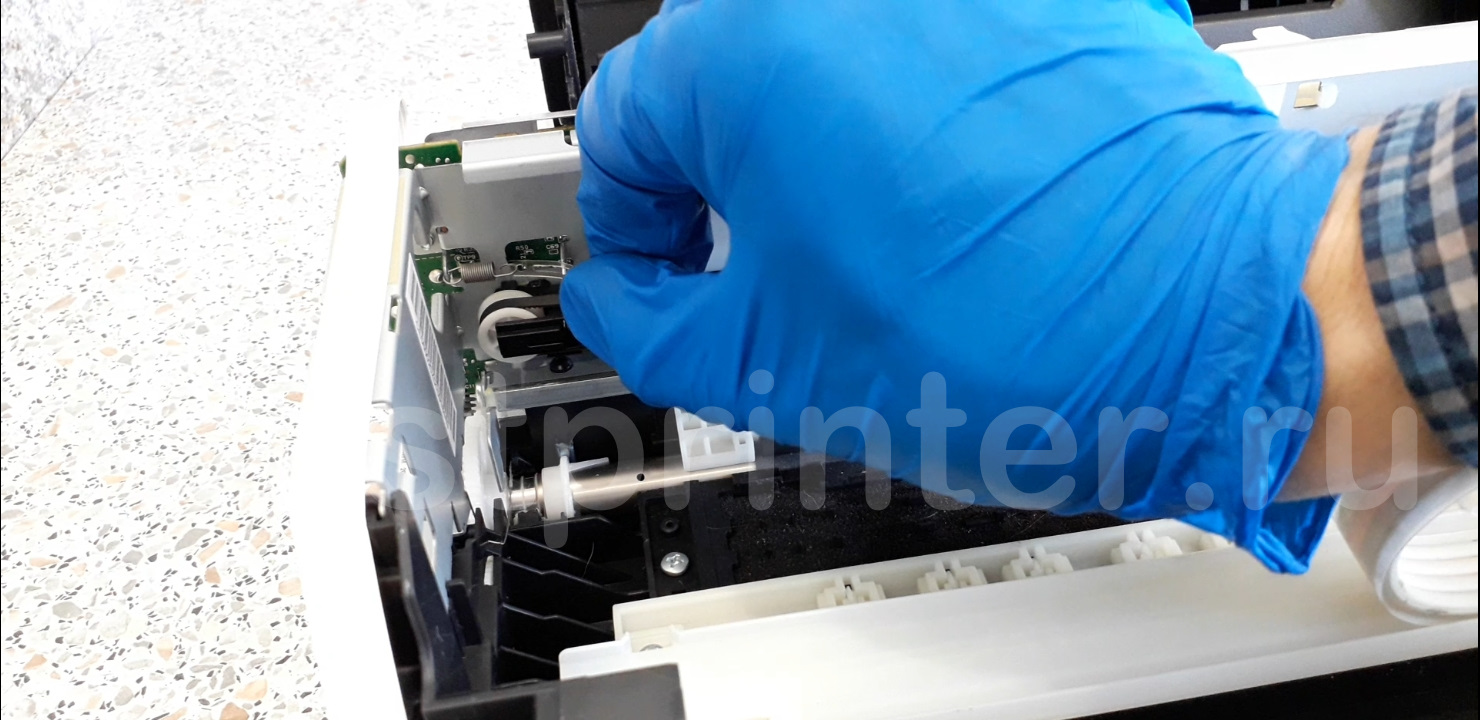

При включении каретка принтера перемещается в сторону и останавливается. Принтер при этом уходит в ошибку. Как правило это говорит о том, что вышла из строя энкодерная лента (шкала позиционирования каретки, стрип лента). Она может быть загрязнена, повреждена или вовсе отсутствует. На ленту нанесена шкала по которой оптодатчик каретки определяет область печати. В этой статье рассмотрим как самостоятельно разобрать принтер, снять и при необходимости заменить ленту. Инструкция подойдёт для следующих устройств: Epson L210, Epson L350, Epson L355, Epson L356, Epson L362, Epson L366, Epson L220, Epson L222, Epson L382, Epson L455, Epson L456, Epson L486.

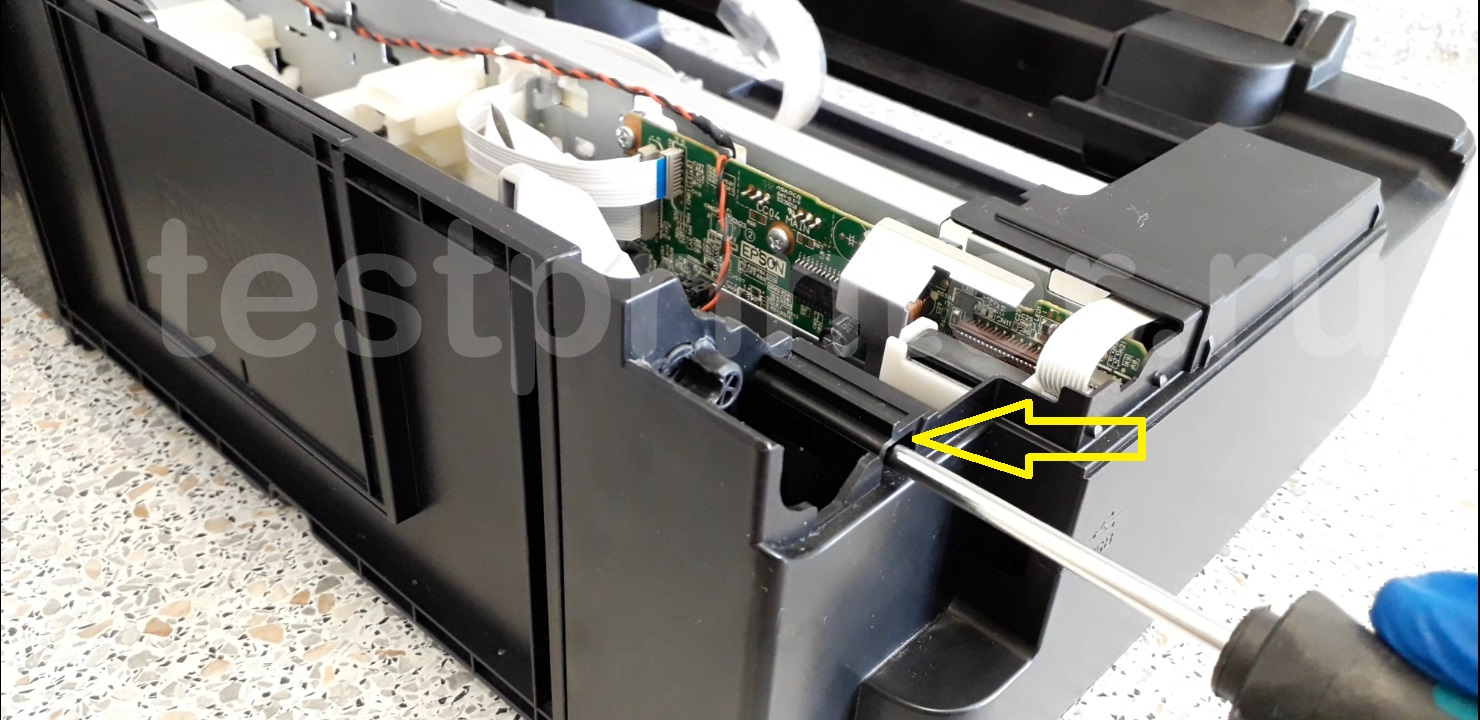

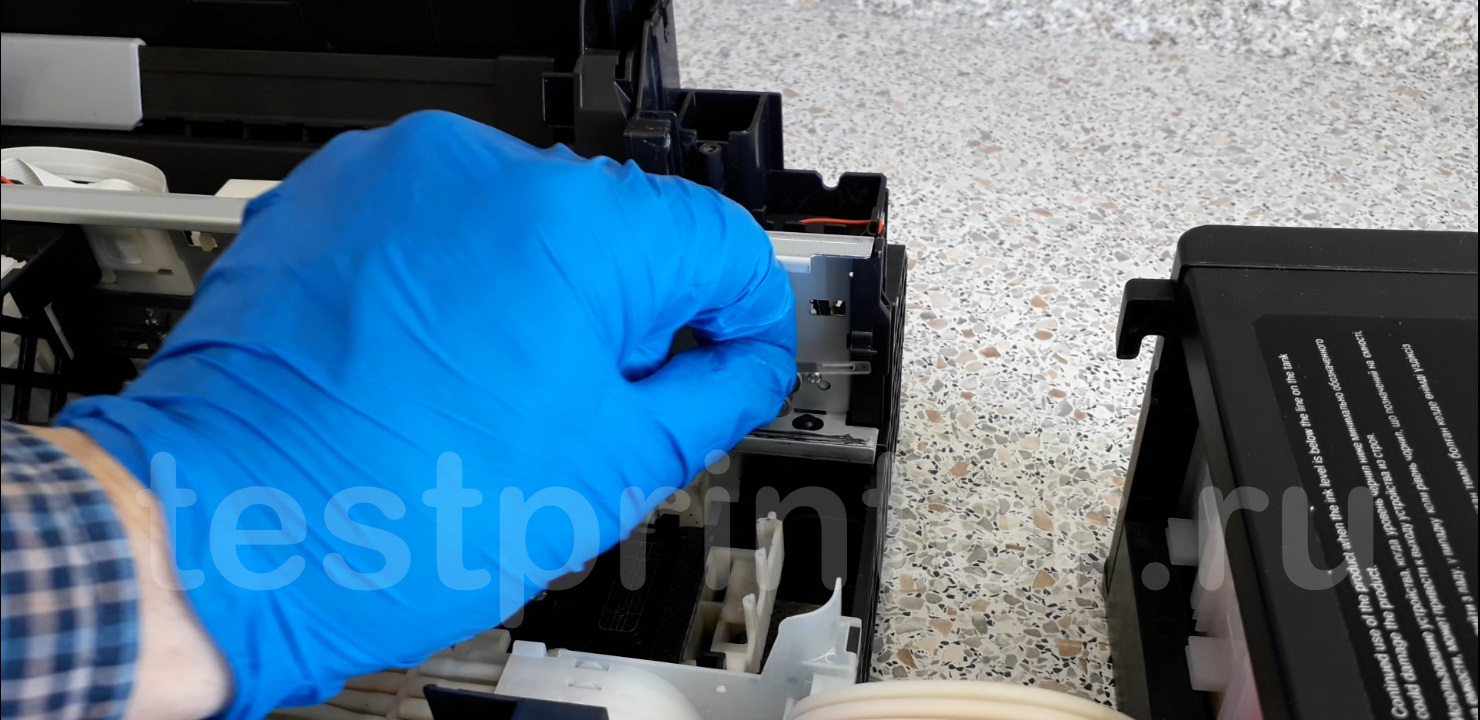

Выкручиваем винты крепящие блок сканера.

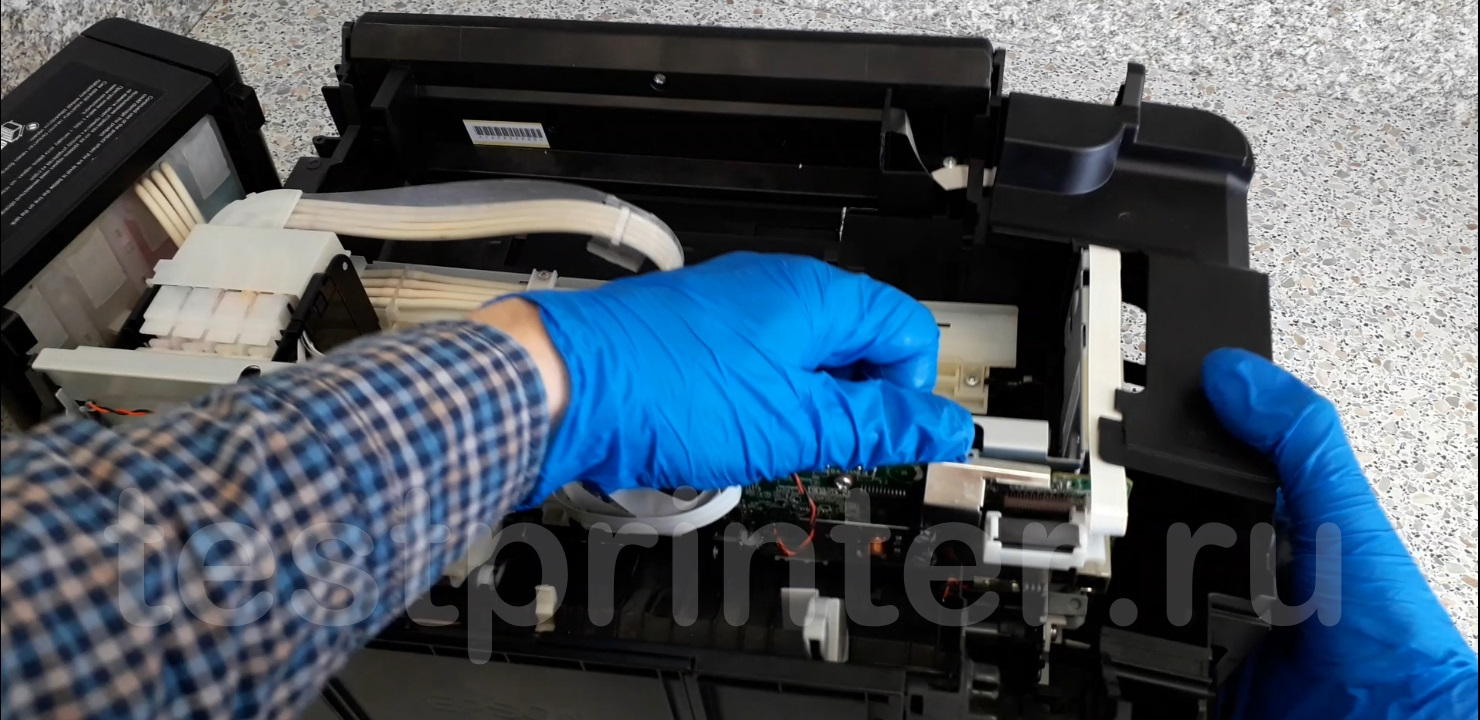

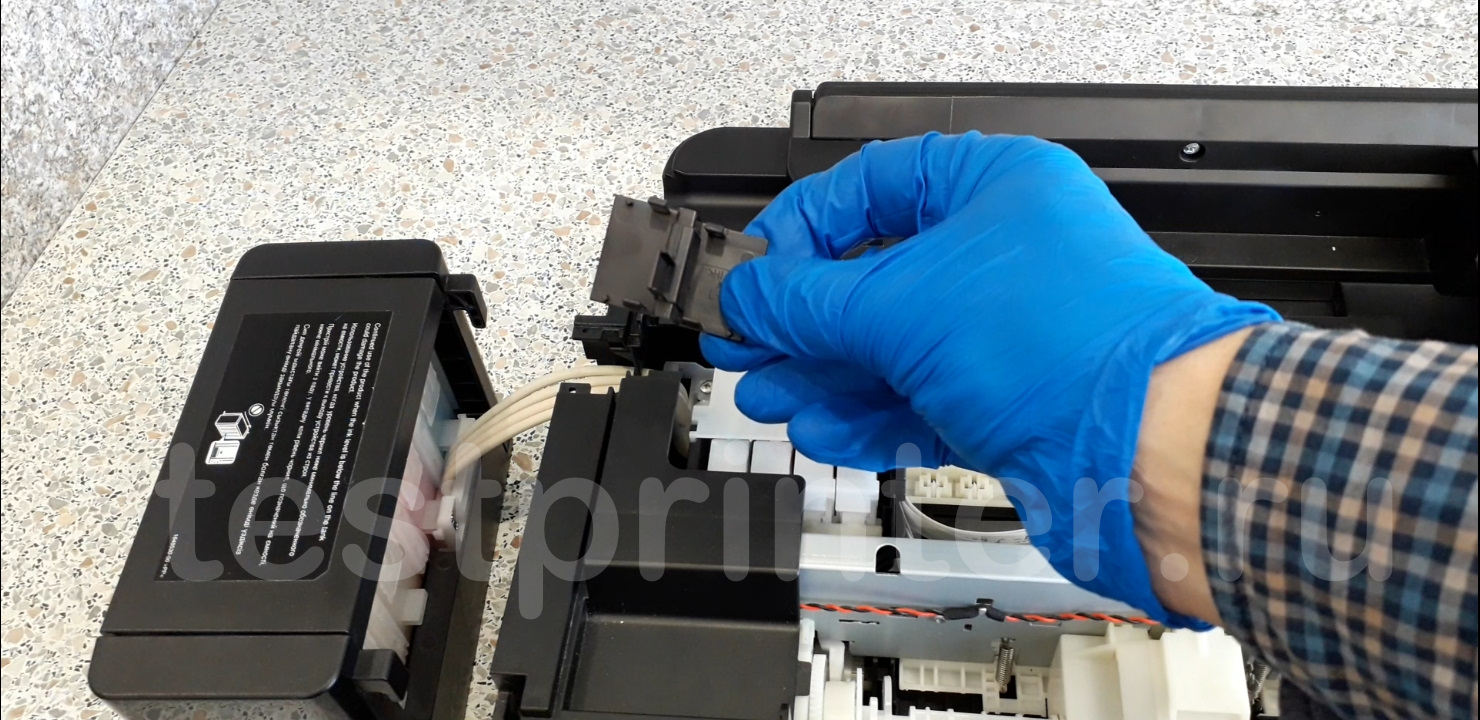

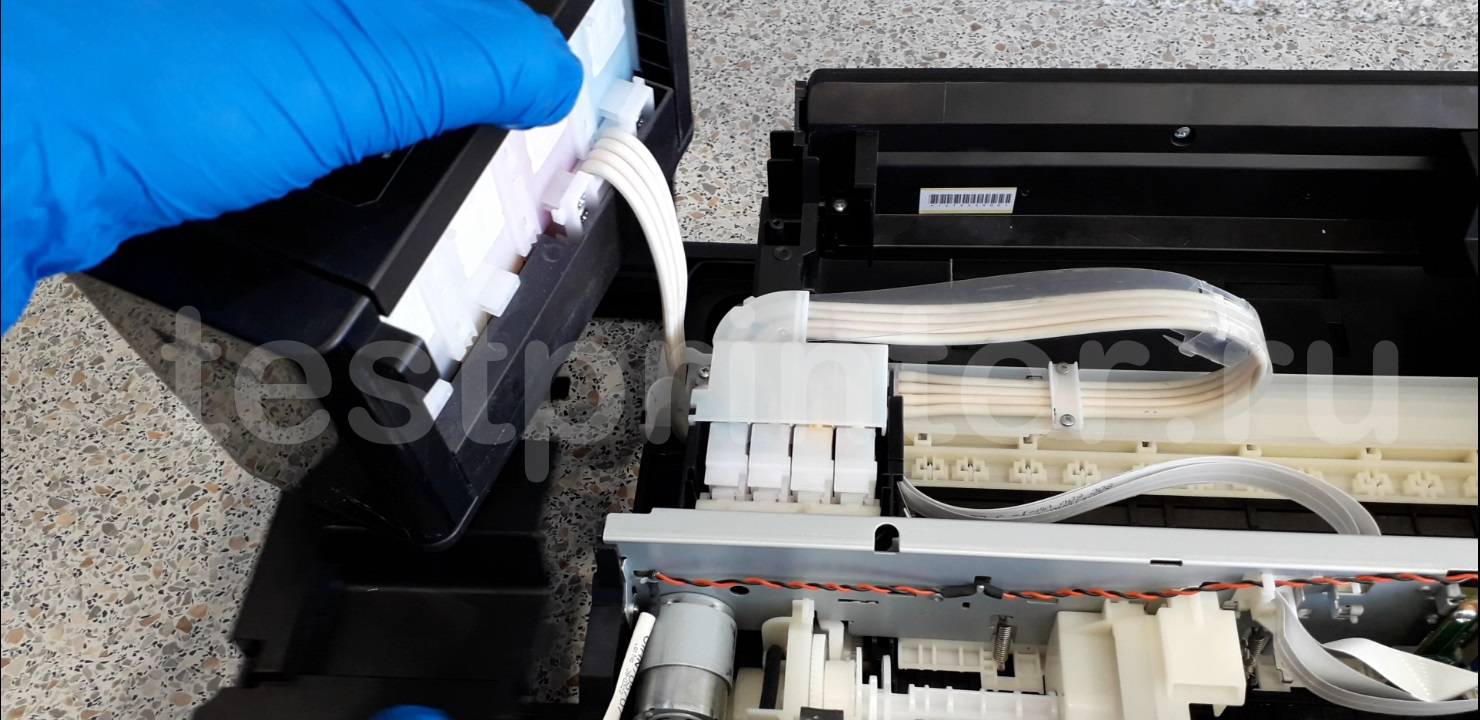

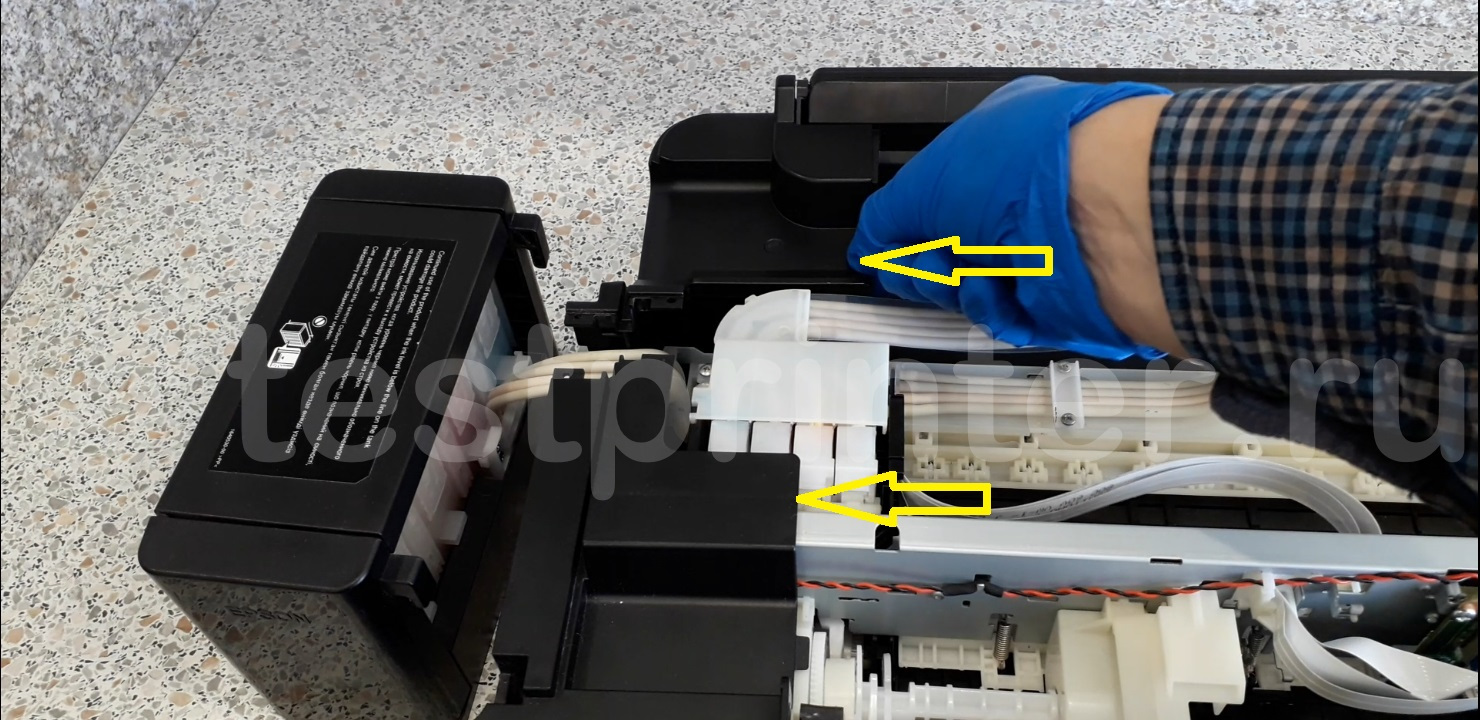

Снимаем блок с креплений. Пока не отсоединён шлейф сканера блок остаётся рядом.
Выкручиваем винт и снимаем крепление.

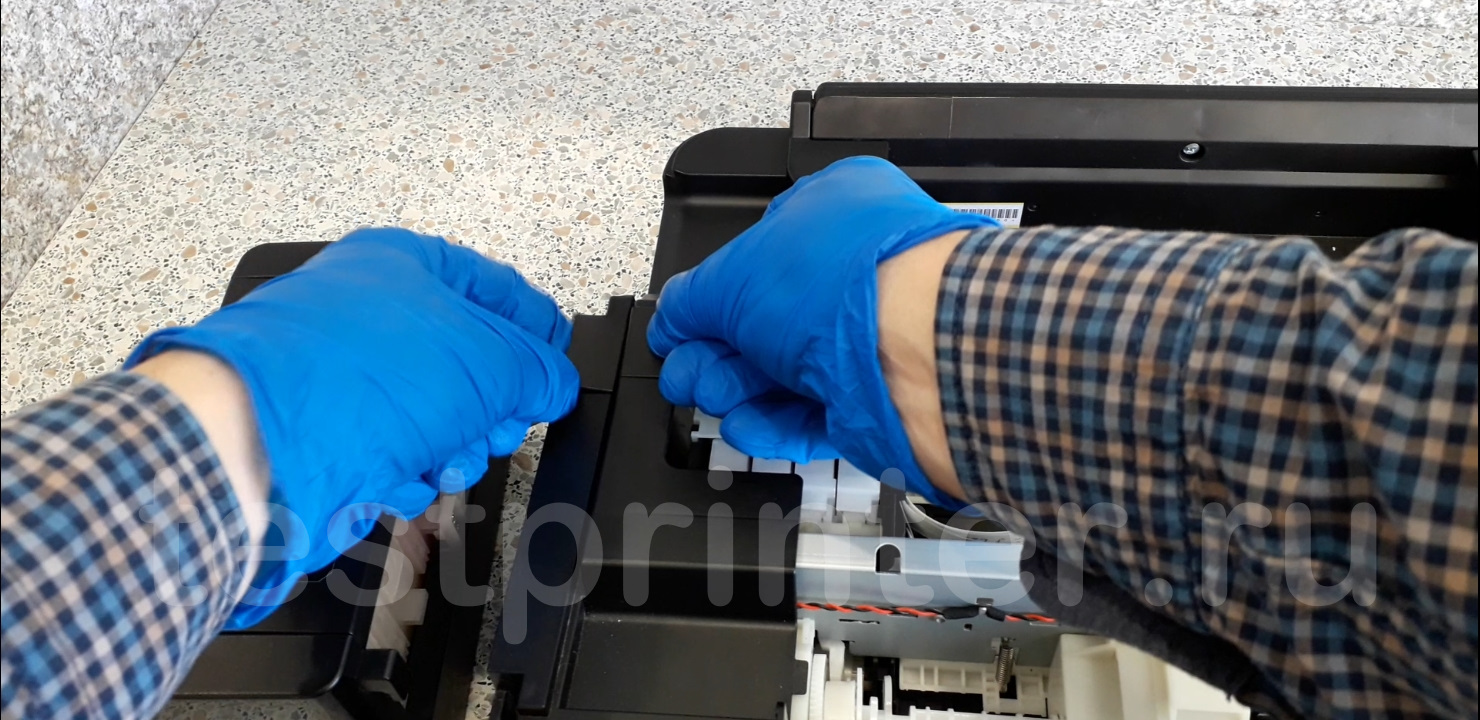

Снимаем вставку над материнской платой.
Отсоединяем шлейф сканера. Блок сканера можно убрать в сторону.
Разблокируем каретку. Провернём шестерёнку на себя.
Далее разберём боковые части корпуса. Снимаем вставку над трубками.
Снимаем часть корпуса.

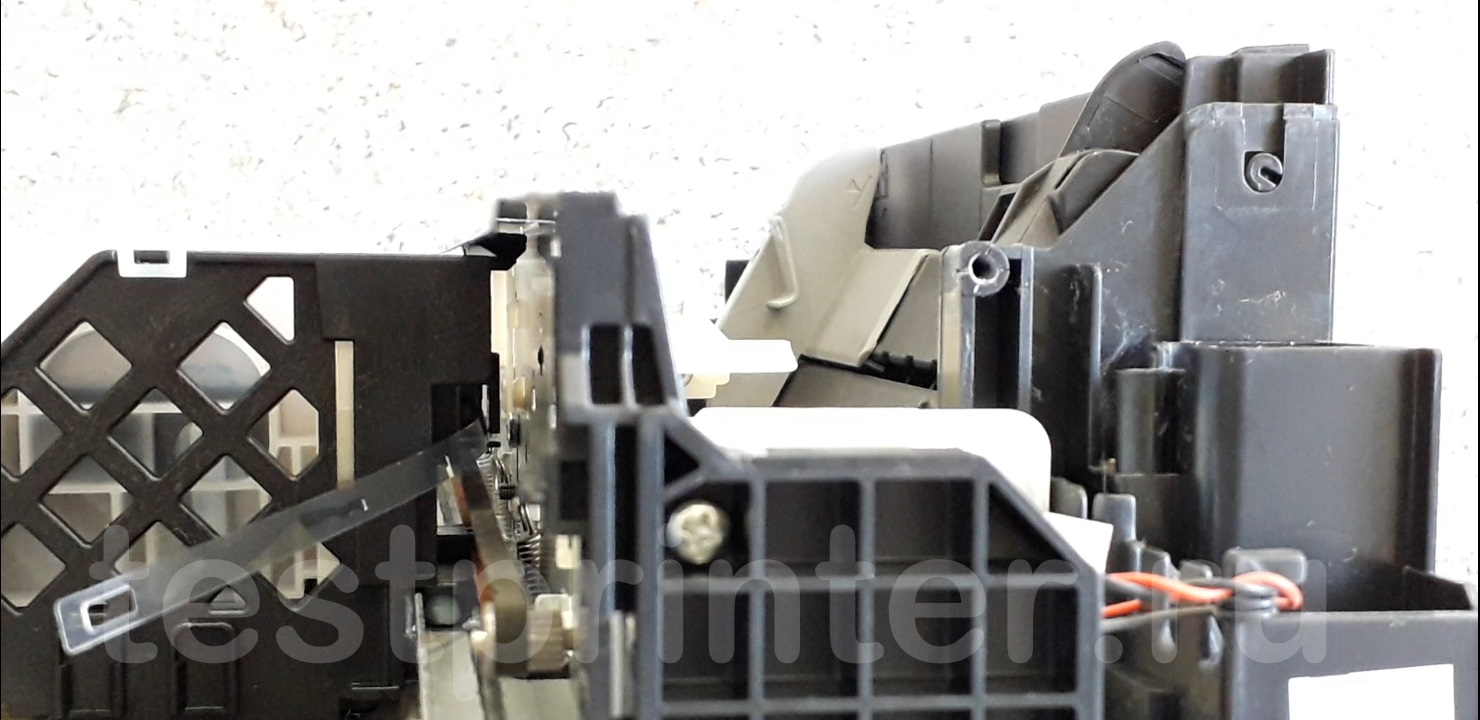

Затем выкручиваем винт.
Снимаем боковую часть.
Переместим каретку в середину. Можно снять ленту. Справа лента крепится на корпусе.
Слева снимаем пружину с лентой.

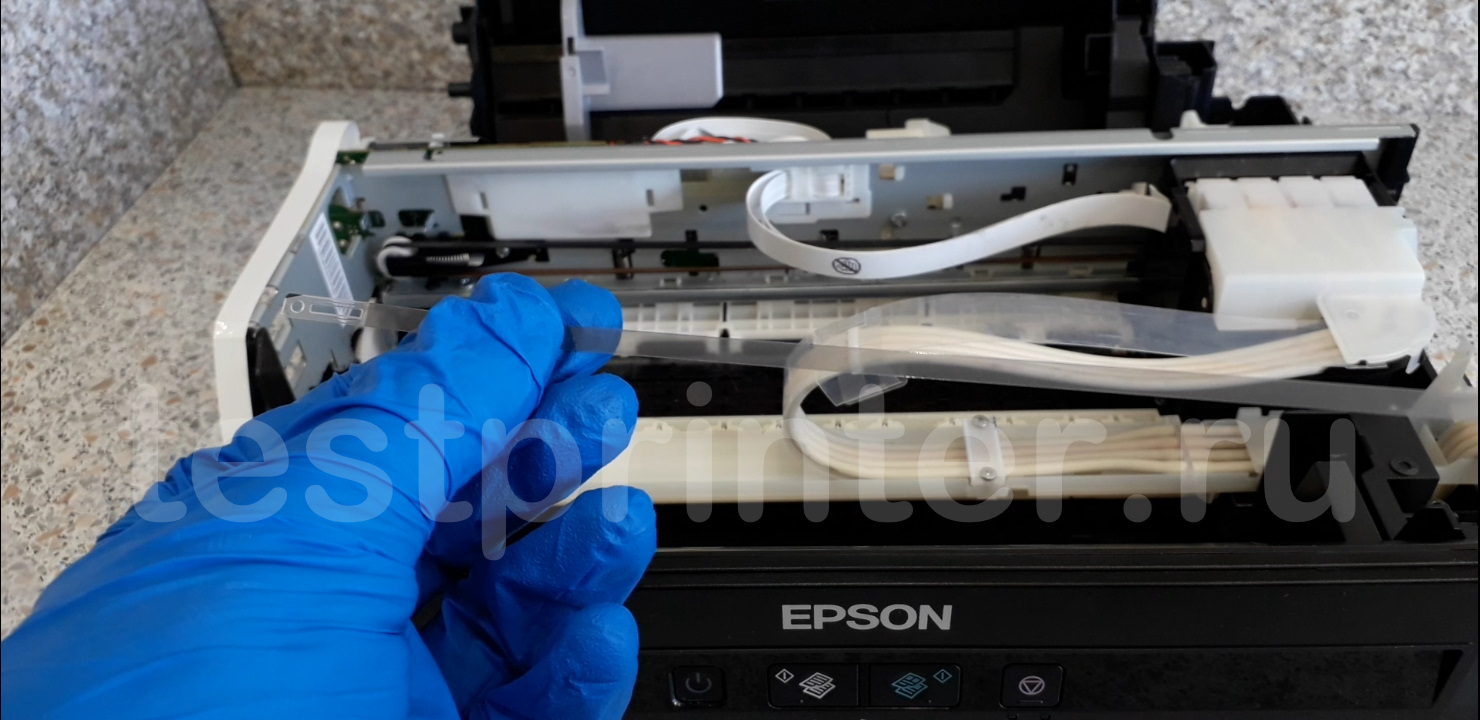

Осмотрим ленту. В данном случае потребуется замена.
Берём новую ленту, переставляем пружину со старой.
Устанавливаем пружинку с лентой слева.

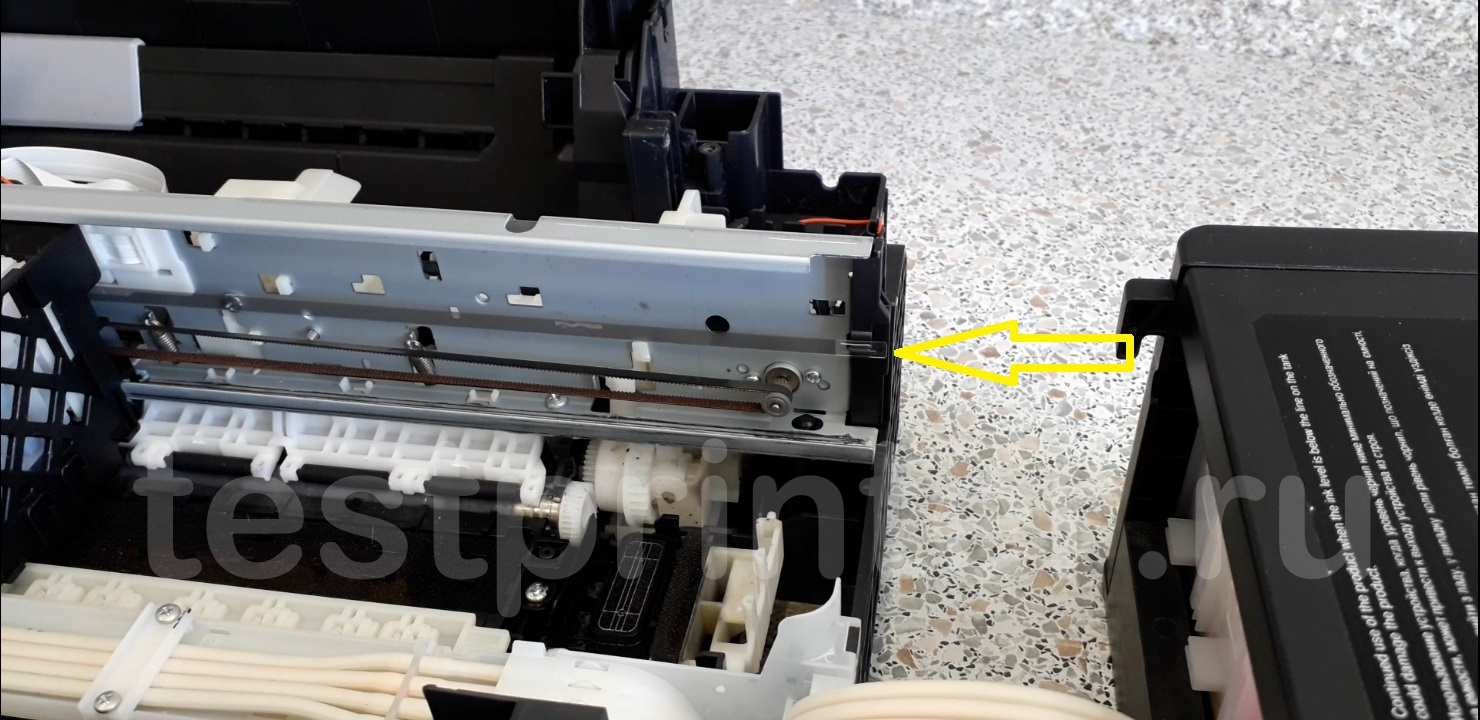

За кареткой ленту нужно завести внутри оптодатчика (оптопары).
Устанавливаем ленту справа.
Далее собираем принтер. Устанавливаем боковые части.
Соединяем шлейф сканера. И устанавливаем блок в крепления.
Закручиваем винт крепления.
Устанавливаем блок и закручиваем винты.
Принтер готов к работе.
Надежные принтеры и МФУ Epson, как и любая иная техника, со временем может начать сбоить в работе. К счастью, печатающие устройства данного производителя оснащены системой самодиагностики, которая позволяет определить неисправность по специальному коду ошибки принтера Epson.
Код появляется в виде небольшого сообщения на дисплее печатающего аппарата либо во всплывающем окне персонального компьютера (при наличии активного соединения принтера с ПК). Также о появлении ошибки сигнализируют мигающие светодиоды на панели управления принтера (так же, как коды ошибки Canon). В этой статье мы расскажем Вам, какие бывают коды ошибок Epson, значение кода ошибки Epson, а также причины появления и варианты сброса ошибки Epson.
Определение ошибки Epson по горящим/мигающим индикаторам
Стоит начать с того, что не все многофункциональные печатающие устройства Epson имеют встроенный дисплей или активное соединение с ПК. Поэтому самый явный способ определения возникшей неисправности принтера – это горящие/мигающие индикаторы ярко-оранжевым (желтым, красным) цветом на панели управления принтера. Если Вы заметили нечто подобное, тогда Вам необходимо обратить внимание на то, какой светодиод сигнализирует об ошибке и как он это делает. Следующая таблица гарантированно поможет Вам определить причину неисправности принтера:
|
Индикация ошибки |
Причина появления |
Рекомендации по решению |
|
Горит диод питания (зеленым) и бумаги (оранжевым). |
|
Устраните замятие и проверьте ролик захвата бумаги. Если все в порядке установите бумагу или лоток для печати на дисках. После нажмите на кнопку «Бумага» и продолжайте печать. |
|
Горит диод питания (зеленым), а бумаги медленно мигает (оранжевым). |
|
Устраните замятие, либо посредством разборки принтера, найдите и изымите посторонний предмет (часто попадаю скрепки, скобы и прочие канцелярские принадлежности). Аккуратно вытащите лоток для CD/DVD-дисков. Для продолжения печати нажмите кнопку «Бумага». |
|
Горит диод питания (зеленым) и капли (оранжевым). |
|
Нужно купить картридж для принтера Epson и установить его на место неработающего картриджа. Можно перезаправить картридж, если он еще не исчерпал свой ресурс. Также проблема может быть в засыхании дюз печатающей головки, загрязнении контактов и перекосе картриджа. |
|
Горит диод питания (зеленым), а капли медленно мигает (оранжевым). |
|
Если при мигающем индикаторе капли принтер продолжает работать в нормальном режиме, значит все хорошо, нужно лишь дозаправить картридж или поменять его. В других случаях, придется искать проблему методом перебора. Для начала следует скачать драйвер принтера Epson и заново его установить на ПК. Если не поможет, то следует промыть всю систему печати и почистить контакты. Сбросить ошибку уровня чернила программным способом и надеяться, что принтер заработает. Самое последнее, что может помочь – это прошивка принтера Epson. |
|
Горит диод питания (зеленым), а капли и бумаги быстро мигают (оранжевым). |
|
Закройте все крышки, которые должны быть закрыты во время печати. Кроме того, переустановить все съемные лотки. Если проблема осталась, тогда несите принтер в ремонт. Скорее всего, у него критическая ошибка, связанная с работой датчиков или главной платы. |
|
Диоды капли и бумаги мигают быстро (оранжевым). |
|
Устраните замятие и посторонние предметы из принтера. Передвиньте каретку в крайнее левое положение, а после запаркуйте обратно. Отсоедините принтер от электросети и подождите не менее 30 минут. После подключите и посмотрите на реакцию устройства. Если это не помогло, тогда можно попробовать промыть систему печати или прошить плату управления принтера. |
|
Диоды капли и бумаги мигают медленно (оранжевым). |
|
Если Вы не являетесь мастером, тогда выход только один – обращение в сервисный центр по обслуживанию оргтехники. |
Обратите внимание: В таблице указаны лишь те проблемы, которые можно устранить в домашних условиях, не имея особого опыта в обслуживании печатающих устройств. На деле их может быть куда больше, при наличии одной и той же индикации. Поэтому, если стандартные способы не помогли сбросить ошибку принтера Epson, то обратитесь за помощью в сервисный центр.
Общие коды ошибок принтеров Epson
Ошибки из этого списка обычно отображаются в сообщении на дисплее принтера. Иногда такой код увидеть во всплывающем окне персонального компьютера, если печатающее устройство подключено к нему. В частности, речь идет о следующих кодах Epson:
|
Код ошибки |
Причина появления |
Рекомендации по решению |
|
E-01 – несерьезная ошибка в функционировании принтера. |
|
Отключите питание принтера на 10-15 минут. Включите и дождитесь выхода в готовность печатающего аппарата. Пока принтер отключен, не будет лишним проверить его на замятие и наличие посторонних предметов. Как вариант, переустановите драйвер принтера Epson и прочее сопутствующее ПО. |
|
E-02 – нарушения в работе сканера МФУ Epson. |
|
Если банальное отключение принтера от сети, а также переустановка драйверов не помогли исключить проблему, тогда следует обратиться в СЦ. В случае появления ошибки сканера Epson, при попытке сканирования по сети, проверьте соответствующие настройки. |
|
E-05 – ошибка подключения принтера по Wi-Fi. |
|
Самое простое решение сброса ошибки сети принтера Epson, это сменить канал шифрования данных в веб-интерфейсе роутера. Обычно, это WPA или WPA2. Еще не помешает убедиться в том, что роутер работает нормально. Как бы забавно это не звучало, но иногда следует настраивать подключение принтера к беспроводной сети вблизи с Wi-Fi-роутером. |
|
E-06 – блокировка принтера по MAC-адресу. |
|
Самое оптимальное решение, это открыть веб-интерфейс роутера и очистить фильтрацию. Также не будет лишним отключить фильтрацию по MAC-адресу. Кроме того, можно поискать МАС принтера в черном списке роутера и удалить его. Проверьте количество активных подключений к роутеру. Возможно, их слишком много. |
|
E-11 – заполнен счетчик абсорбера (памперса) принтера или переполнен сама абсорбирующая губка. |
|
При E-11, первое, что стоит попытаться сделать, это программным способом сбросить ошибку памперса принтера Epson. Однако если это уже делали ранее, то помимо сброса ошибки, нужно разобрать принтер и промыть всю систему печати, начиная с картриджей, заканчивая абсорбером принтера. Если это не помогло, тогда придется прошить принтер Epson. |
|
W-01 – замятие бумаги в принтере Epson. |
|
Нужно аккуратно устранить замятие или изъять посторонний предмет из принтера. Если не помогло, ищите оптопару, отвечающую за протяжку бумаги. Возможно, она загрязнена или вовсе «отвалилась». Кроме того, обратите внимание на ролики протяжки бумаги. Часто случается такое, что они не подхватывают бумагу из лотка или механический дефект подминает лист, что приводит к замятию. |
|
W-11 – срок эксплуатации абсорбера (памперса) принтера подходит к концу. |
|
Действия по устранению проблемы такие же, как и для ошибки E-11, только начинать лучше сразу с промывки памперса, помпы, парковки, капы, печатающей головки и прочих элементов системы печати принтера. |
|
W-12 – принтер не видит картридж. |
|
Вытащите картридж из принтера, протрите контакты и установите расходник обратно. Во время установки картриджа в принтер, убедитесь, чтобы расходник идеально встал на свое место. Проверьте установленные картриджи на соответствие цветам (иногда потребители случайно устанавливают картридж с желтыми чернилами, на место расходника с голубой краской). |
|
W-13 – в принтер установлены не оригинальные картриджи. |
|
Решение самое простое – нужно купить оригинальный картридж для принтера Epson. Либо использовать совместимые расходники от проверенных производителей. Иногда помогает использование самообнуляющих чипов. Также можно попытаться сбросить счетчик чернила, что должно привести к разблокировке картриджей принтера. |
Внимание: Если простыми способами не удается сбросить ошибку Epson, тогда можно попытаться перепрошить принтер. Тем не менее, прошивка принтера Epson – это достаточно сложный процесс, который при неправильном исполнении может полностью вывести из строя Ваше печатающее устройство. Поэтому мы не рекомендуем его применять на практике, особенно если у Вас нет опыта в этой сфере деятельности.
Коды ошибок Epson, возникающие при подключении принтера к Wi-Fi по WPS
|
Код ошибки |
Причина появления |
Рекомендации по решению |
|
E-1 – отсутствует соединение по локальной сети. |
|
Проверьте, включен ли источник связи, а также его работоспособность. Проверьте кабель подключения к роутеру. Возможно, он отсоединился или сломался. Также не будет лишним проверить настройки локальной сети. Сбросить их и все параметры установить заново. |
|
E-2, E-3, E-7 – ошибка параметров беспроводного подключения. |
|
Проверьте работу Wi-Fi-роутера или заново перенастройте подключение принтера для работы в локальной сети. |
|
E-5 – ошибка поддержки метода шифрования данных. |
|
Самый простой способ сброса ошибки E-5 – это в настройках роутера попробовать сменить способ шифрования данных. Установить можно один из следующих: WEP 64, WEP 128, WPA, WPA2, WPA PSK (Personal), WPA2 PSK (Personal). |
|
E-6 – MAC-адрес принтера заблокирован. |
|
Увеличьте количество подключаемых устройств к роутеру или уберите те, которые больше не требуются. Уберите фильтрацию по MAC-адресу, а также удалите принтер из списка заблокированных устройств. При подключении с использованием режима шифрования WEP убедитесь, что ключ и индекс соответствуют верным значениям. |
|
E-8 – принтер не подключен к сети. |
|
Нужно перепроверить параметры и настроить их правильным образом. Если проблема не была устранена, тогда следует проверить состояние роутера и принтера. |
|
E-9 – отсутствует подключение принтера к Интернету. |
|
Включить роутер, если он был отключен или дождаться, пока появится Интернет (если проблема в провайдере). |
|
E-10 – нет доступа к сети. |
|
Перенастройте подключение принтера к локальной сети. Особенно обратите внимание на подключенный протокол. Если установлен DHCP, то в настройках принтера выставите автоматическое получение ИП-адреса. |
|
E-11 – невозможно определить адрес шлюза. |
|
В режиме ручной настройки принтера нужно выбрать протокол TCP/IP. Включить устройство связи и проверить его на работоспособность. |
|
E-12 – недоступен сетевой адрес устройства. |
|
Проверьте правильность сетевых параметров и выполните их повторную настройку. Проверьте правильность подключения принтера к сети. |
|
E-13 – ошибка протокола сети. |
|
Если протокол TCP/IP на принтере настроен автоматически, а в сети стоят ручные настройки, то они будут отличаться, из-за чего и появится ошибка E-13 принтера Epson. |
|
I-22 – ошибка подключения принтера к Wi-Fi. |
|
Нужно проверить роутер и Интернет на работоспособность. Если все хорошо, тогда возможно проблема в подключении по WPS. Нужно выполнить ручное подключение к беспроводной сети. |
|
I-23 – невозможно подключиться к сети. |
|
Нужно попытаться переподключится. Если не помогло, отключите роутер на 10 минут и попытайтесь снова. В случае с отсутствием поддержки WPS, выполните подключение вручную. |
|
I-31 – не найдено программное обеспечение. |
|
Переустановите драйвер принтера Epson или установите все необходимое программное оборудование для печати по беспроводной сети. Проверьте работу роутера/ Интернета, а также правильность настроек сети. |
|
I-41 – печать невозможна (актуально только для печати через AirPrint с устройств под управлением системы iOS). |
|
Правильно настройте параметры печати в программе AirPrint. Переустановите AirPrint. |
Обратите внимание: Фактически все проблемы с подключением к беспроводной сети устраняются настройкой/перенастройкой Wi-Fi-модуля или параметров принтера.
Критические коды ошибок принтеров Epson
|
Код ошибки |
Расшифровка ошибки |
Причина появления |
|
01H, 0x01 |
Перегрузка позиционирования каретки принтера |
Проблема в неисправности мотора (перебрать, почистить, заменить), перегруженном приводе каретки (устранить замятие или посторонний предмет, смазать, заменить), отсутствии контакта в каком-либо узле (проверить шлейфы, почистить контакты), отсоединении крышек или лотков (проверить надежность крепления), а также сбои в работе форматера принтера (прошивка, замена). |
|
02H, 0x02 |
Ошибка скорости движения каретки принтера |
Проблема в энкодере (почистить, заменить), датчике каретки (почистить, заменить) или главной плате принтера (прошивка, замена). |
|
03H, 0x03 |
Ошибка обратного движения каретки |
Проблема в энкодере (почистить, заменить), датчике каретки (почистить, заменить), наличии посторонних предметов (устранить) или главной плате принтера (прошивка, замена). |
|
04H, 0x04 |
Движение каретки заблокировано |
Проблема в энкодере (почистить, заменить), датчике каретки (почистить, заменить), наличии посторонних предметов (устранить) или главной плате принтера (прошивка, замена). |
|
08H, 0x08 |
Нарушение корректности размещения каретки на обратном ходу |
Проблема в энкодере (почистить, заменить), датчике каретки (почистить, заменить), наличии посторонних предметов (устранить) или главной плате принтера (прошивка, замена). |
|
09H, 0x09 |
Нарушение движения каретки перед ее парковкой |
Проблема в энкодере (почистить, заменить), датчике каретки (почистить, заменить), наличии посторонних предметов (устранить) или главной плате принтера (прошивка, замена). |
|
0AH, 0xA |
Избыточная нагрузка позиционирования каретки |
Проблема в неисправности мотора (перебрать, почистить, заменить), перегруженном приводе каретки (устранить замятие или посторонний предмет, смазать, заменить), отсутствии контакта в каком-либо узле (проверить шлейфы, почистить контакты), а также сбои в работе форматера принтера (прошивка, замена). |
|
10H, 0x10 |
Начальное положение каретки сканера не определено |
Проблема с модулем сканирования (проверить крышки, стойки, шлейф), приводом сканера (разобрать, смазать, заменить) или форматером принтера (прошить, заменить). |
|
14H, 0x14 |
Ошибка сканирования |
Проблема в загруженности привода сканера (проверить, заменить), отсутствии смазки (почистить, смазать), шестеренках привода (заменить) или постороннем предмете (устранить). |
|
20H, 0x20 |
Проблема светодиода подсветки линейки сканера |
Проблема с модулем сканирования (проверить крышки, стойки, шлейф), стеклом сканера (почистить, устранить посторонний предмет) или форматером принтера (прошить, заменить). |
|
29H, 0x29 |
Ошибка подачи/протяжки бумаги |
Проблема в механизме протяжки бумаги (проверить, заменить), энкодере (прочистка, замена) или главной плате (прошить, заменить). |
|
40H, 0x40 |
Ошибка определения температуры транзистора |
Проблема в форматере принтера (прошить, перепаять, заменить). |
|
41H, 0x41 |
Ошибка, вызвана перегревом или замыканием печатающей головки принтера Epson, во время печати |
Проблема в печатающей головке (промыть, просушить, заменить), контактах (переподключить, заменить), СНПЧ/картриджах (заправить, прокачать чернила) или форматере принтера (заменить). |
|
42H, 0x42 |
Ошибка, вызвана перегревом или замыканием печатающей головки принтера Epson, после промывки |
Проблема в СНПЧ/картриджах (заправить, прокачать чернила), печатающей головке (заменить), контактах (заменить) или форматере принтера (заменить). |
|
43H, 0x43 |
Перегрев печатающей головки принтера Epson |
Проблема в СНПЧ/картриджах (промыть, заправить, прокачать), печатающей головке (промыть, заменить), контактах (заменить) или форматере принтера (прошить, заменить). |
|
50H, 0x50 |
Не определяется положение каретки |
Проблема может быть в направляющих (поправить, заменить), постороннем предмете (устранить), приводе каретки (ремонт, замена) или главной плате принтера (прошивка, замена). |
|
51H, 0x51 |
Каретка не может разблокироваться |
Проблема в направляющих (поправить, заменить), постороннем предмете (устранить), капе/парковке (почистить, заменить), контактах (почистить, заменить) или главной плате принтера (прошить, заменить). |
|
52H, 0x52 |
Каретка не может заблокироваться |
Проблема в направляющих (поправить, заменить), постороннем предмете (устранить), капе/парковке (почистить, заменить), контактах (почистить, заменить) или главной плате принтера (прошить, заменить). |
|
53H, 0x53; 54H, 0x54; 55H, 0x55 |
Фатальная ошибка работы сканера |
Проблема в блоке сканера (поиск и устранение дефекта, замена блока). |
|
56H, 0x56 |
Ошибка соединения контактов картриджей и принтера |
Проблема в контактной площадке (почистить, заменить), чипе картриджа (почистить, заменить), чипе принтера (почистить, заменить) или форматере (прошить, заменить). |
|
5BH, 05B |
Принтер не может автоматически определить причину возникновения ошибки замятия бумаги |
Может быть все что угодно, начиная от мелкого постороннего предмета, заканчивая сбоем в работе форматера. |
|
60H, 0x60 |
Слабый сигнал PW-датчика |
Проблема в датчике, определения ширины бумаги (почистить, заменить) или в форматере принтера (прошить, заменить). |
|
61H, 0x61 |
Чрезмерный сигнал PW-датчика |
Проблема в датчике (заменить), питании (проверить) или главной плате (прошить, заменить). |
|
62H, 0x62 |
Ошибка датчика бумаги |
Проблема в оптопаре/датчике (почистить, заменить), механизме протяжки бумаги (найти дефект, почистить, заменить), наличии замятия (устранить) или рычажке датчика бумаги (заменить). |
|
63H, 0x63 |
Выключение принтера из-за невозможности определить чип картриджа |
Проблема в чипе картриджа (почистить, заменить чип, купить оригинальный картридж), питании (проверить), постороннем предмете (устранить) или форматере (прошить, заменить). |
|
64H, 0x64 |
Проблема автоматического сбрасывания ошибки замятия бумаги |
Проблема в замятии или наличии постороннего предмета (устранить), датчике бумаги (почистить, заменить), механизме протяжки бумаги (прочистить, устранить дефект, заменить), главной плате (перепрошить, заменить). |
|
69H, 0x69 |
Ошибка контакта подключения узла обслуживания системы печати |
Проблема в контакте (очистить, заменить), наличии посторонних предметов (выявить и убрать), чипе картриджей (почистить, поправить картриджи, заменить чип или картридж) или форматере (прошить, заменить). |
|
70H, 0x70 |
Ошибка ведущего вала мотора |
Проблема в двигателе (переборка, замена деталей или изделия в целом), датчике (чистка, замена) или шлейфе (переподключение, чистка, замена). |
|
71H, 0x71 |
Ошибка позиционирования вала мотора |
Проблема в двигателе (переборка, замена деталей или изделия в целом), датчике (чистка, замена) или шлейфе (переподключение, чистка, замена). |
|
72H, 0x72 |
Ошибка работы мотора принтера |
Проблема в двигателе (переборка, замена деталей или изделия в целом), датчике (чистка, замена) или шлейфе (переподключение, чистка, замена). |
|
80H, 0x80 |
Ошибка предохранителя F1 материнской платы |
Проблема в печатающей головке (замена) или главной плате (прошивка, замена). |
|
81H, 0x81; 83H, 0x83; 84H, 0x84; 87H, 0x87; 88H, 0x88; 89H, 0x89 |
Ошибка сенсора PIS |
Проблема в рефлекторе под кареткой (чистка, заклейка отверстий, замена), сенсоре (чистка, замена) или материнской плате (прошивка, замена). |
|
82H, 0x82 |
Ошибка рефлектора каретки |
Проблема в рефлекторе под кареткой (чистка, заклейка отверстий, замена), сенсоре (чистка, замена) или материнской плате (прошивка, замена). |
|
A0H, 0xA0 |
Ошибка счетчика абсорбера (памперса) принтера Epson |
Проблема в заполнении памперса отработкой (разобрать принтер, почистить, заменить губку) или в счетчике/датчике отработки (сбросить счетчик памперса принтера, заменить). |
|
EAH, 0xEA |
Перегрузка печатающей головки во время ее позиционирования |
Проблема в посторонних предметах (устранить), контактах ПГ (почистить, заменить), микросхеме ПГ (заменить головку) или материнской плате (прошить, заменить). |
|
97H, 0x97 |
Увеличенное напряжение на чипе печатающей головки |
Проблема в печатающей головке (промыть, заменить), материнской плате (прошить, заменить) или шлейфе (прочистить контакты, заменить). |
|
D1H, 0xD1 |
Ошибка запарковывания каретки |
Проблема в наличии посторонних предметов (убрать), парковке и капе (почистить, установить капу на место, заменить). |
|
D2H, 0xD2 |
Несоответствие времени движения каретки |
Проблема в энкодере (почистить, заменить), датчике каретки (почистить, заменить), приводе каретки (осмотреть, заменить) или главной плате принтера (прошивка, замена). |
|
D3H, 0xD3 |
Несоответствие времени подачи бумаги |
Проблема в механизме протяжки (найти и исправить дефект, заменить) или форматере принтера (прошить, заменить). |
|
D4H, 0xD4 |
Несоответствие времени протяжки бумаги |
Проблема в механизме протяжки (найти и исправить дефект, заменить), шлейфе (переподключить, заменить) или форматере принтера (прошить, заменить). |
|
F1H, 0xF1 |
Избыточная нагрузка при подаче бумаги |
Проблема в механизме подачи бумаги (проверить, заменить), энкодере (прочистка, замена) или главной плате (прошить, заменить). |
|
F2H, 0xF2 |
Высокая скорость протяжки бумаги |
Проблема в механизме протяжки бумаги (проверить, заменить), энкодере (прочистка, замена) или главной плате (прошить, заменить). |
|
F3H, 0xF3 |
Ошибка датчика обратного хода податчика бумаги |
Проблема в механизме подачи бумаги (проверить, заменить), энкодере (прочистка, замена), шлейфе (подсоединить, заменить) или главной плате (прошить, заменить). |
|
F4H, 0xF4 |
Блокировка податчика бумаги |
Проблема в механизме подачи бумаги (проверить, заменить), энкодере (прочистка, замена) или главной плате (прошить, заменить). |
|
F8H, 0xF8 |
Ошибка обратного хода податчика бумаги |
Проблема в механизме подачи бумаги (проверить, заменить), энкодере (прочистка, замена), шлейфе (подсоединить, заменить) или главной плате (прошить, заменить). |
|
F9H, 0xF9 |
Высокая скорость подачи бумаги |
Проблема в механизме протяжки бумаги (проверить, заменить), энкодере (прочистка, замена) или главной плате (прошить, заменить). |
|
FAH, 0xFA |
Избыточная нагрузка при подаче бумаги |
Проблема в механизме протяжки бумаги (проверить, заменить), энкодере (прочистка, замена) или главной плате (прошить, заменить). |
|
FCH, 0xFC |
Ошибка позиционирования податчика бумаги |
Проблема в механизме протяжки бумаги (проверить, заменить), энкодере (прочистка, замена) или главной плате (прошить, заменить). |
Внимание: Фактически все ошибки относятся к категории трудно устранимых. Поэтому, если не имеете опыта в сервисном обслуживании печатающего устройства, не рискуйте, лучше сразу обратитесь к специалисту. После проведения диагностики, он сможет определить, возможно ли починить принтер или лучше сдать его на утилизацию.
Альтернативные варианты обозначения некоторых кодов ошибок Epson
|
Код ошибки |
Расшифровка ошибки |
Причина появления |
|
000031 |
Ошибка позиционирования каретки |
Проблема в неисправности мотора (перебрать, почистить, заменить), перегруженном приводе каретки (устранить замятие или посторонний предмет, смазать, заменить), отсутствии контакта в каком-либо узле (проверить шлейфы, почистить контакты), отсоединении крышек или лотков (проверить надежность крепления), а также сбои в работе форматера принтера (прошивка, замена). |
|
000033 |
Ошибка замятия бумаги |
Проблема может быть во многом. Первое, на что стоит обратить внимание, это на наличие реального замятия или постороннего предмета (устранить). Если не помогло, переходим к разборке принтера и выявления поломки. Смотрим податчик и механизм протяжки бумаги. Если все хорошо ищем проблему в каретке или форматере принтера. |
|
000041 |
Ошибка подачи/протяжки бумаги |
Проблема в механизме протяжки/подачи бумаги (проверить, заменить), энкодере (прочистка, замена) или главной плате (прошить, заменить). |
|
033001 |
Ошибка печатающей головки (предохранителя) |
Проблема в печатающей головке (промыть, заменить), контактах (почистить, заменить) или форматере (прошить, заменить). |
|
033007 |
Ошибка считывания чипа картриджа |
Проблема в чипе картриджа или принтера (почистить, заменить чип или картридж) или главной плате (прошить, заменить). |
|
033503 |
Ошибка счетчика уровня чернила |
Проблема в датчике считывания количества отпечатков (протереть, заменить), картриджах (установлен неоригинальный картридж или перезаправленный) или материнской плате принтера (прошить, заменить). Ошибку уровня чернила можно сбросить программным способом. |
Обратите внимание: Список не полный. Здесь представлены лишь те коды ошибок, которые часто встречаются на принтерах Epson. Если Вы не нашли нужный код в списке, то можете оставить свой комментарий внизу этой статьи. Наши эксперты в самое краткое время обработают информацию и постараются решить Вашу проблему.
