Note: To cancel a measurement, press the O/I START button to turn the

unit off and to release the air in the arm cuff.

1. Sit on a chair with your feet flat on

the floor and place your arm on a

table so that the arm cuff will be

at the same level as your heart.

Keep still and do not talk during measurement.

2. Press the O/I START button to turn the unit on.

3.

Notes:

• Self-diagnosis of measured results and treatment are dangerous.

Please follow the instructions of your doctor.

• Wait 2-3 minutes before taking another blood pressure reading.

Waiting between readings allows the arteries to return to the condition prior

to taking the blood pressure measurement.

3.2 Taking a Reading

Important:

This criteria is for home blood pressure measurement.

4. Remove the arm cuff.

5. Press the O/I START button to turn the unit off.

Note: If you forget to turn the unit off, it will automatically shut itself off after

five minutes.

Systolic Blood Pressure Above 135 mmHg

Diastolic Blood Pressure Above 85 mmHg

4. Handling Errors and Problems

4.1 Error Messages

Error Display Cause Remedy

Cuff is under inflated. Carefully read and repeat the

steps listed under section 3.3.

Movement during

measurement.

Repeat measurement. Remain

still and do not talk during

measurement.

Air plug disconnected. Insert the air plug securely.

Refer to section 3.1.

Arm cuff not applied

correctly.

Apply the arm cuff correctly.

Refer to section 3.1.

Clothing is interfering

with the arm cuff.

Remove any clothing

interfering with the arm cuff.

Air is leaking from the

arm cuff. Replace cuff with new one.

Arm cuff has been

inflated above

299 mmHg.

Do not inflate the arm cuff

above 299 mmHg.

Refer to section 3.3.

Battery power is low.

Replace all four “AAA”

batteries with new ones.

Refer to section 2.2.

Device error. Contact your OMRON retail

outlet or distributor.

Blinks or appears

continuously

Arm cuff deflates too

soon. The arm cuff is loose.

Apply the cuff correctly

so that it is firmly

wrapped around the

arm.

Refer to section 3.1.

Cannot measure or

readings are too low

or too high.

The arm cuff has not

been inflated

sufficiently.

Inflate the cuff so that it

is 30 to 40 mmHg

above your previous

measurement result.

Refer to section 3.3.

The unit loses power

during measurement.

The batteries are

empty.

Replace the batteries

with new ones.

Nothing happens

when you press the

buttons.

The batteries are

empty.

Replace the batteries

with new ones.

The batteries have

been inserted

incorrectly.

Insert the batteries with

the correct (+/ -)

polarity.

Other problems.

Press the O/I START button and repeat

measurement.

If the problem continues, try replacing the

batteries with new ones.

If this still does not solve the problem, contact

your OMRON retail outlet or distributor.

Arm cuff pressure

does not rise.

The air plug is not

securely inserted into

the main unit.

Make sure that the air

jack is connected

securely.

Refer to section 3.1.

Air is leaking from the

arm cuff.

Replace the arm cuff

with a new one.

4.2 Troubleshooting

Problem Cause Remedy

The reading is

extremely low (or

high).

Arm cuff not applied

correctly.

Apply the arm cuff

correctly.

Refer to section 3.1.

Movement or talking

during measurement.

Remain still and do not

talk during

measurement.

Clothing is interfering

with the arm cuff.

Remove any clothing

interfering with the arm

cuff.

HEM-7119-ARU_A_M04_111019.pdf

Keep the unit in its storage case when not in use.

5. Maintenance and Storage

Maintenance

To protect your unit from damage, please observe the following:

• Do not subject the main unit and cuff to extreme

temperatures, humidity, moisture or direct sunlight.

• Do not fold the cuff or tubing tightly.

• Do not disassemble the unit.

• Do not subject the unit to strong shocks or vibrations

(for example, dropping the unit on the floor).

• Do not use volatile liquids to clean the main unit.

• Do not wash the arm cuff or immerse it in water.

• Do not use petrol, thinners or similar solvents to clean

the arm cuff.

• Do not carry out repairs of any kind by yourself.

If a defect occurs, consult your OMRON distributor.

6. Optional Parts

Note: Do not bend the air tube excessively.

1. Unplug the air tube from the air jack.

Gently fold the air tube

into the arm cuff.

Do not store the unit in the following situations:

• If the unit is wet.

• Locations exposed to extreme temperatures, humidity, direct sunlight,

dust or corrosive vapours.

• Locations exposed to vibrations, shocks or where it will be at risk of

falling.

Medium arm cuff

Arm circumference

22 — 32 cm

CM-9515371-7

Large arm cuff

Arm circumference

32 — 42 cm

CL-9515370-9

Wide range cuff

Arm circumference

22 — 42 cm

CW-9520534-2

AC adapter S

Adapter S-9515336-9

• The unit should be cleaned with a soft, dry cloth.

•

Use a soft, moistened cloth and soap to clean the arm cuff.

Calibration and Service

• The accuracy of this blood pressure monitor has been

carefully tested and is designed for a long service life.

•

It is generally recommended to have the unit inspected every

two years to ensure correct functioning and accuracy.

Please consult your authorised OMRON dealer.

Storage

Product Description

Model

Display

Measurement Method

Measurement Range

Memory

Accuracy

Inflation

Deflation

Power Source

Battery Life

Operating Temperature/

Humidity

Storage Temperature/

Humidity/ Air Pressure

Console Weight

Cuff Weight

Outer Dimensions

Cuff Dimensions

Cuff material

Package Content

Digital Automatic Blood Pressure Monitor

OMRON M2 Plus (HEM-7119-ARU)

LCD Digital Display

Oscillometric method

Pressure: 0 mmHg to 299 mmHg

Pulse: 40 to 180/min.

30 Measurements

Pressure: ±3 mmHg

Pulse: ±5% of display reading

Automatic by electric pump

Automatic pressure release valve

4 “AAA” batteries 1.5V or AC/ DC adapter (6V 4W)

Capacity of new alkaline batteries is approx. 300

measurements

10°C to 40°C/ 30 to 85% RH

-20°C to 60°C/ 10 to 95% RH/ 700-1060 hPa

Approximately 250g without batteries

Approximately 170g

Approximately 104 (w) mm

×

84 (h) mm

×

129 (l) mm

Approximately 151 mm

×

635 mm

(Wide range cuff: arm circumference 22 to 42 cm)

Nylon and polyester

Main unit, cuff, instruction manual, storage

case, battery set, AC adapter, guarantee card, blood

pressure pass

7. Technical Data

Note: Subject to technical modification without prior notice

• This OMRON product is produced under the strict quality system of OMRON

HEALTHCARE Co. Ltd., Japan. The Core component for OMRON blood

pressure monitors, which is the Pressure Sensor, is produced in Japan.

• Disposal of this product and used batteries should be carried out in accordance

with the national regulations for the disposal of electronic products.

= Type B

Important information regarding Electro Magnetic Compatibility (EMC)

With the increased number of electronic devices such as PC’s and mobile

(cellular) telephones, medical devices in use may be susceptible to

electromagnetic interference from other devices. Electromagnetic

interference may result in incorrect operation of the medical device and

create a potentially unsafe situation.

Medical devices should also not interfere with other devices.

In order to regulate the requirements for EMC (Electro Magnetic

Compatibility) with the aim to prevent unsafe product situations, the

EN60601-1-2:2007 standard has been implemented. This standard defines

the levels of immunity to electromagnetic interferences as well as maximum

levels of electromagnetic emissions for medical devices.

This medical device manufactured by OMRON HEALTHCARE conforms to

this EN60601-1-2:2007 standard for both immunity and emissions.

Nevertheless, special precautions need to be observed:

• Do not use mobile (cellular) telephones and other devices, which generate

strong electrical or electromagnetic fields, near the medical device. This

may result in incorrect operation of the unit and create a potentially unsafe

situation. Recommendation is to keep a minimum distance of 7 m. Verify

correct operation of the device in case the distance is shorter.

Further documentation in accordance with EN60601-1-2:2007 is available at OMRON

HEALTHCARE EUROPE at the address mentioned in this instruction manual.

Documentation is also available at www.omron-healthcare.com.

This marking shown on the product or its literature, indicates

that it should not be disposed of, with other household wastes

at the end of its working life. To prevent possible harm to the

environment or human health from uncontrolled waste

disposal, please separate this product from other types of

wastes and recycle it responsibly to promote the sustainable

reuse of material resources.

Household users should contact either the retailer where they purchased

this product, or their local government office, for details of where and how

they can return this item for environmentally safe recycling.

Business users should contact their supplier and check the terms and

conditions of the purchase contract. This product should not be mixed with

other commercial wastes for disposal.

Correct Disposal of This Product

(Waste Electrical & Electronic Equipment)

Made in China

1.

2.

3.

What is Irregular Heartbeat?

An irregular heartbeat is a heartbeat rhythm

that varies by more than 25% from the

average heartbeat rhythm detected

while the unit is measuring the systolic

and diastolic blood pressure.

If such an irregular rhythm is detected

more than twice during measurement,

the irregular heartbeat symbol ( )

appears on the symbol when the

measurement

results are displayed.

What is Arrhythmia?

A heartbeat is stimulated by electrical signals that cause the heart to contract.

Arrhythmia is a condition where the heartbeat rhythm is abnormal due to flaws in

the bio-electrical system that drives the heartbeat. Typical symptoms are

skipped heartbeats, premature contraction, an abnormally rapid (tachycardia) or

slow (bradycardia) pulse. This can be caused by heart disease, aging, physical

predisposition, stress, lack of sleep, fatigue etc. Arrhythmia can only be

diagnosed by a doctor through a special examination.

Whether the appearance of the irregular heartbeat symbol ( ) in the results

indicates arrhythmia or not can only be determined by an examination and

diagnosis by your doctor.

Warning:

If the irregular heartbeat symbol ( ) is shown frequently, please make your doctor

aware of it. Conducting self-diagnosis and treatment based on measurement

results is dangerous. Be sure to follow the instructions of your doctor.

If your systolic pressure is known to be more than 220 mmHg, press

and hold the O/I START button until the arm cuff inflates 30 to

40 mmHg higher than your suspected systolic pressure.

Press the O/I START button

to turn the unit on.

Measurement starts.

3.3 Instructions for Special Conditions

When the cuff starts to inflate, press the O/I START button

and keep it pressed until the pressure is 30 to 40 mmHg

higher than your suspected systolic pressure.

Release the O/I START button when the cuff has been

inflated to the desired pressure.

The cuff starts to deflate and measurement starts.

Note: You cannot inflate the cuff above 299 mmHg. (An error will be

displayed if you try to inflate the cuff above 299 mmHg.)

Normal Heartbeat

Irregular Heartbeat

Short Long

Blood

pressure

Blood

pressure

Pulse

Pulse

Note: If there are no measurements results

stored in memory, the screen to the right

is displayed.

2.

3. Press the O/I START button to turn the unit off.

If you forget to turn the unit off, it will automatically shut

itself off after five minutes.

The monitor automatically stores the result up to 30 sets.

Note: If the memory is full, the monitor will delete the oldest readings.

1. Press the Memory (M) button.

The result from the most recent measurement is displayed.

4. The rest of the procedure is the same as for normal

measurement. Refer to “3.2 Taking a Reading”, steps 3 to 5.

Note: Do not apply more pressure than necessary.

3.4 Using the Memory Function

1.

2.

3.

1 — 2 cm

3. Using the Unit

Be sure to wrap the arm cuff correctly so that you get accurate results.

Measurements can be taken in light clothing. However, please remove

thick clothes, such as sweaters, before taking a reading.

Insert the air plug into the air jack

on the left side of the main unit.

3.1 Applying the Arm Cuff

Apply the arm cuff to your upper arm. The air tube should be

centred on the inside of your arm and point down the inside of

the arm, so that the air tube runs down the inside of your

forearm and is in line with your middle finger.

Apply the cuff so that the air tube is

at the side of your elbow.

Notes:

• Be careful not to rest your arm on

the air tube, or otherwise restrict

the flow of air to the cuff.

• The cuff should be 1 to 2 cm above

the elbow.

Taking a Reading on the Right Arm

When the cuff is positioned correctly, close the fabric fastener firmly.

1 to 2 cm

Note: You can take a measurement on either your left or right arm. The blood

pressure can differ between the right arm and the left arm and therefore

also the measured blood pressure values can be different. OMRON

recommends to always use the same arm for measurement. If the

values between the two arms differ substantially, please check with your

physician which arm to use for your measurement.

Digital Automatic

Blood Pressure Monitor

Model M2 Plus

Instruction Manual

Introduction

Thank you for purchasing the OMRON M2 Plus Digital Automatic Blood Pressure Monitor.

The OMRON M2 Plus is a fully automatic blood pressure monitor, operating on the

oscillometric principle. It measures your blood pressure and pulse rate simply and quickly.

For comfortable controlled inflation without the need of pressure pre-setting or re-inflation

the device uses its advanced “IntelliSense” technology.

The unit also stores up to 30 measurements in memory.

Intended Use

This product is designed to measure the blood pressure and pulse rate of people within

the range of the designated arm cuff, following the instructions in this instruction manual.

It is mainly designed for general household use. Please read the Important Safety

Information in this instruction manual before using the unit.

Please read this instruction manual thoroughly before using the unit. For specific

information about your own blood pressure, CONSULT YOUR DOCTOR.

Consult your doctor prior to using in pregnancy or if diagnosed with arrhythmia

or arteriosclerosis.

Please read this section carefully before using the unit.

Warning:

• Indicates a potentially hazardous situation which, if not avoided, could result

in death or serious injury.

(General Usage)

• Always consult your doctor. Self-diagnosis of measurement results and

self-treatment are dangerous.

• People with severe blood flow problems, or blood disorders, should consult a

doctor before using the unit, as cuff inflation can cause internal bleeding.

(AC Adapter Usage)

•

Never plug in or unplug the power cord from the electric outlet with wet hands.

(Battery Usage)

• If battery fluid should get in your eyes, immediately rinse with plenty of clean

water. Consult a doctor immediately.

Caution:

• Indicates a potentially hazardous situation which, if not avoided, may result in minor or

moderate injury to the user or patient or damage to the equipment or other property.

(General Usage)

•

Do not leave the unit unattended with infants or persons who cannot express their consent.

• Do not use the unit for any purpose other than measuring blood pressure.

• Do not disassemble the unit or arm cuff.

• Use only the approved arm cuff for this unit. Use of other arm cuffs may result

in incorrect measurement results.

• Make sure that the air tube is not wrapped around other parts of your body

when taking measurements. This could result in injury when the air pressure

in the air tube is increased.

• Do not leave the cuff wrapped on the arm if taking measurements during the

night. This could result in injury.

• Do not inflate the arm cuff over 299 mmHg.

• Do not use a mobile phone or other devices that emit electromagnetic fields,

near the unit. This may result in incorrect operation of the unit.

• Do not operate the unit in a moving vehicle (car, airplane).

• To inflate the cuff manually, refer to Chapter 3.3. If the cuff is over inflated, it

can cause internal bleeding.

(AC Adapter Usage)

• Use only the original AC adapter designed for this unit. Use of unsupported

adapters may damage and/or may be hazardous to the unit.

• Plug the AC adapter into the appropriate voltage outlet.

• Do not use the AC adapter if the unit or the power cord is damaged. Turn off

the power and unplug the power cord immediately.

(Battery Usage)

• If battery fluid should get on your skin or clothing, immediately rinse with

plenty of clean water.

• Use only four “AAA” alkaline batteries with this unit. Do not use other types of batteries.

• Do not insert the batteries with their polarities incorrectly aligned.

• Replace old batteries with new ones immediately. Replace all four batteries at

the same time.

• Remove the batteries if the unit will not be used for three months or more.

• Do not use new and used batteries together.

General Precautions

• Do not apply strong shocks and vibrations to or drop the unit and arm cuff.

• Do not take measurements after bathing, drinking alcohol, smoking,

exercising or eating.

• Do not forcibly bend the arm cuff or bend the air tube excessively.

• When removing the air tube, pull on the air plug at the connection with the

main unit not the tube itself.

• Do not inflate the arm cuff when it is not wrapped around your arm.

• Do not wash the arm cuff or immerse it in water.

• Read and follow the “Important information regarding Electro Magnetic

Compatibility (EMC)” in the Technical Data Section.

• Read and follow the “Correct Disposal of This Product” in the Technical Data

Section when disposing of the device and any used accessories or optional parts.

Important Safety Information

F

E

1. Overview

Main unit:

A. Display

B. O/I START button

C. M (Memory) button

D. AC adapter jack

E. Battery compartment

F. Air jack

RQ

S

Arm cuff: If air starts to leak from the arm cuff,

please replace with a new one.

Refer to “6. Optional Parts”.

Q. Arm cuff

(Wide Range Cuff:

arm circumference 22 — 42 cm)

R. Air tube

S. Air plug

2. Preparation

2.2 Installing/Replacing the Batteries

1. Turn the main unit upside down.

2. Slide the battery cover in the direction

of the arrow while pressing the ribbed

part of the cover.

3. Install or replace four “AAA” size

batteries so that the + (positive)

and — (negative) polarities match

the polarities indicated on the battery

compartment.

4. Put the battery cover back in place.

Slide the battery cover as indicated,

until it clicks into place.

Note: The measurement

values continue to be

stored in memory even

after the batteries are replaced.

2.3 Battery Life & Replacement

— When the battery low symbol ( ) starts to blink, you

will still be able to use the unit for a short while. You

should replace the batteries with new ones as soon as possible.

—

When the symbol ( ) remains lit, the batteries are exhausted. You should replace the

batteries with new ones at once. Turn the unit off before replacing the batteries.

Four new “AAA” alkaline batteries will last for approximately 300 measurements,

when used to take two measurements a day.

Since the supplied batteries are for monitoring use only, they may have

a shorter life and do not last for 300 measurements.

• Remove the batteries if the unit will not be used for three months or more.

• Dispose of batteries according to applicable local regulations.

If the battery low symbol ( ) appears on the display,

replace all four batteries at the same time.

2.1 Using the AC Adapter

Notes:

• Never plug or unplug the power cord with wet hands.

• Use only the original AC adapter designed for this unit. Use of

unsupported adapters may damage the unit.

1. Insert the AC adapter

plug into the AC adapter

jack on the right side of

the main unit.

2. Plug the AC adapter

into an electrical outlet.

To disconnect the AC adapter, unplug the AC adapter from the

electrical outlet first and then immediately remove the AC adapter plug

from the main unit.

IM-HEM-7119-ARU-01-09/2011

5334153-0A

1.

To delete stored readings, first press the Memory (M) button.

Then while holding it down, press the O/I START button

simultaneously for about 2-3 seconds. All readings will

then be deleted.

2. Press the O/I START button to turn the unit off.

If you forget to turn the unit off, it will automatically shut

itself off after five minutes.

To Delete All the Values Stored in Memory

You cannot delete individual stored readings, all the

readings in the unit will be deleted.

This device fulfils the provisions of EC directive 93/42/EEC (Medical Device

Directive).

This blood pressure monitor is designed according to the European Standard

EN1060, Non-invasive sphygmomanometers Part 1: General Requirements

and Part 3: Supplementary requirements for electromechanical blood pressure

measuring systems.

Please read the instruction manual carefully before

using the device.

Manufacturer OMRON HEALTHCARE Co., Ltd.

53, Kunotsubo, Terado-cho, Muko, Kyoto,

617-0002 JAPAN

OMRON HEALTHCARE EUROPE B.V.

Scorpius 33, 2132 LR Hoofddorp

THE NETHERLANDS

www.omron-healthcare.com

ComplectService Ltd.

13-14 building, 26 B. Tishinskiy per.,

Moscow 123557, RUSSIA

www.csmedica.ru

OMRON (DALIAN) CO., LTD.

Dalian, CHINA

EU-representative

Production Facility

Exclusive

distributor in

Russia & importer

• Your blood pressure monitor includes an

irregular heartbeat feature. Irregular heartbeats

can influence the results of the measurement.

The irregular heartbeat algorithm automatically

determines if the measurement is usable or

needs to be repeated. If the measurement

results are affected by irregular heartbeats but

the result is valid, the result is shown together

with the irregular heartbeat symbol ( ).

If the irregular heartbeats cause the measurement to be invalid,

no result is shown. If the Irregular heartbeat symbol ( ) is

shown after you have taken a measurement, repeat the

measurement. If the Irregular heartbeat symbol ( ) is shown

frequently, please make your doctor aware of it.

Note: The irregular heartbeat symbol ( ) may also be displayed with error

messages.

A

D

C

B

Display:

G. Systolic blood pressure

H. Diastolic blood pressure

I. Heartbeat symbol

(Flashes during measurement)

J. Deflation symbol

K. Battery low symbol

L. Blood pressure level indicator

M. Pulse display

N. Cuff wrapping guide

O. Memory symbol

P. Irregular heartbeat symbol

L

N

O

P

M

G

I

K

H

J

Diastolic blood

pressure

Systolic blood

pressure

Pulse display

Check the measurement results.

The unit automatically stores blood

pressure and pulse rate into its

memory.

Refer to “3.4 Using the Memory

Function”.

• Recent research suggests that the

following values can be used as a

guide to high blood pressure for

measurements taken at home.

21

Press the Memory (M) button repeatedly to

cycle through the previous measurement

results.

The Memory number appears for a second

before the pulse rate is displayed.

The newest set is numbered “1”.

At the end of the measurement, if an irregular heartbeat is

detected, the irregular heartbeat symbol will be displayed

with the result.

Cuff Wrapping Guide

The Cuff Wrapping Guide is a unique feature that indicates if the

cuff is not wrapped tightly enough around the arm. Even when

the

is displayed, a blood pressure reading will be taken.

Note: This reading is NOT reliable due to the incorrect wrapping of the

cuff. Please wrap the cuff again, taking care to wrap it correctly

and take the measurement again. When the is displayed, the

cuff is correctly wrapped tightly enough on the arm and the

reading is accurate and reliable.

AC adapter S:

1.

2.

Нажмите кнопку O/I START для включения прибора.

3.2

Выполнение измерений

4. Устранение ошибок и неисправностей

4.1 Сообщения об ошибках

4.2 Поиск и устранение неисправностей

HEM-7119-ARU_A_M04_111019.pdf

5. Обслуживание и хранение

Обслуживание

6. Дополнительные запасные части

1.

Проверка и обслуживание

Хранение

1.

2.

3.

1–2 см

3. Использование прибора

3.1 Расположение манжеты на плече

Выполнение измерений на правой руке

1–2 см

Введение

Благодарим Вас за приобретение цифрового автоматического тонометра

OMRON M2 Plus.

OMRON M2 Plus – это полностью автоматический тонометр, работающий

на основе осциллометрического метода. Он легко и быстро измеряет

артериальное давление и частоту пульса.

Прибор использует усовершенствованную технологию «IntelliSense»,

которая обеспечивает комфортное для пациента управляемое нагнета-

ние воздуха в манжету без предварительной установки требуемого

уровня давления воздуха или его повторной накачки.

Кроме того, прибор сохраняет в памяти до 30 результатов измерений.

Назначение

Этот прибор предназначен для измерения артериального давления и

частоты пульса у людей с соответствующей данной манжете длиной

окружности плеча и при условии выполнения инструкций в этом

руководстве.

Рекомендуется преимущественно для использования в домашних

условиях. Перед началом использования прибора просьба прочитать

раздел настоящего руководства по эксплуатации «Важная информация

по технике безопасности».

Прежде чем использовать прибор, внимательно прочтите данное

руководство. ПРОКОНСУЛЬТИРУЙТЕСЬ С ЛЕЧАЩИМ ВРАЧОМ

относительно конкретных значений Вашего артериального давления.

Прежде чем использовать прибор во время беременности, при аритмии

или атеросклерозе, проконсультируйтесь с врачом.

Внимательно прочитайте данный раздел перед использованием прибора.

Предупреждение!

• Обозначает потенциально опасную ситуацию, которая может привести к

смерти или тяжелым травмам.

(Общее использование)

•

Всегда консультируйтесь с лечащим врачом. Самостоятельная постанов-

ка диагноза на основе результатов измерений и самолечение опасны.

• Людям с серьезными нарушениями кровообращения или болезнями

крови перед использованием прибора необходимо проконсультироваться

с врачом, так как нагнетание воздуха в манжету может привести к

внутреннему кровотечению.

(Использование адаптера переменного тока)

• Запрещается вставлять сетевой шнур в розетку и вынимать его

мокрыми руками.

(Использование батарей)

• При попадании в глаза электролита из батареи немедленно промойте их

большим количеством чистой воды. Как можно скорее обратитесь к

врачу.

Внимание!

• Обозначает потенциально опасную ситуацию, которая может привести к

травмам легкой или средней тяжести, а также к повреждению оборудова-

ния или другого имущества.

(Общее использование)

• Не оставляйте прибор без присмотра в присутствии детей или лиц, не

отвечающих за свои действия.

• Используйте прибор только для измерения артериального давления.

• Не разбирайте прибор и манжету.

• Используйте только предназначенную для данного прибора манжету.

Использование других манжет может привести к некорректным результа-

там измерений.

• Не допускайте обматывания воздушной трубки вокруг частей тела при

проведении измерений. Это может привести к травмам при повышении

давления в воздушной трубке.

• Не оставляете манжету на руке, если Вы измеряете давление ночью.

Это может привести к травмам.

• Не накачивайте воздух в манжету выше 299 мм рт. ст.

• Не пользуйтесь рядом с прибором сотовым телефоном или другими

устройствами, которые излучают электромагнитные волны. Это может

привести к неправильной работе прибора.

• Не используйте прибор в движущемся транспортном средстве (автомо-

биль, самолет).

• Сведения о нагнетании воздуха в манжету в ручном режиме см. в главе

3.3. Более высокое давление в манжете может привести к внутреннему

кровотечению.

(Использование адаптера переменного тока)

• Используйте только оригинальный адаптер переменного тока, предна-

значенный для данного прибора. При работе с другими адаптерами

возможно повреждение и/или выход прибора из строя.

• Включите адаптер переменного тока в розетку с соответствующим

напряжением.

• Не пользуйтесь адаптером переменного тока при повреждении прибора

или сетевого шнура. Немедленно отключите питание и выньте сетевой

шнур из розетки.

(Использование батарей)

• При попадании электролита из батареи на кожу или одежду немедленно

промойте их большим количеством чистой воды.

• Используйте в приборе только четыре щелочные батареи типа «AAA».

Не используйте батареи другого типа.

• При установке батарей обязательно соблюдайте полярность.

• Немедленно заменяйте старые батареи. Заменяйте все четыре батареи

одновременно.

• Если Вы не собираетесь использовать прибор в течение трех или более

месяцев, выньте батареи.

• Не используйте новые и старые батареи вместе.

Общие меры предосторожности

• Не подвергайте прибор и манжету сильным ударам или вибрациям, не

роняйте их на пол.

• Не выполняйте измерения после купания, приема алкоголя, курения,

выполнения физических упражнений или приема пищи.

• Не сгибайте манжету с усилием и не перегибайте воздушную трубку.

• При снятии воздушной трубки следует тянуть за пластмассовый штекер

в месте соединения с электронным блоком, а не за саму трубку.

• Не нагнетайте воздух в манжету, если она не обернута вокруг плеча.

• Не мойте манжету и не погружайте ее в воду.

• Прочтите рекомендации подраздела «Важная информация об электро-

магнитной совместимости (ЭМС)» в разделе «Технические характеристи-

ки» и следуйте им.

•

Прочтите рекомендации подраздела «Надлежащая утилизация прибора»

в разделе «Технические характеристики» и следуйте им при утилизации

прибора и используемых с ним принадлежностей или дополнительных

частей.

Важная информация по технике безопасности

1. Описание прибора

Электронный

блок:

A. Дисплей

B.

Кнопка O/I START (включение)

C.

Кнопка M (память)

D.

Гнездо адаптера переменного тока

E. Отсек для батарей

F. Воздушное гнездо

Дисплей:

Манжета:

Q. Манжета

(универсальная манжета:

окружность руки 22-42 см)

R. Воздушная трубка

S. Воздушный штекер

2. Подготовка к работе

2.2 Установка/замена батарей

1.

Переверните электронный блок передней панелью вниз.

2.

3.

4.

2.3

Срок службы батарей и их замена

2.1 Использование адаптера переменного тока

1.

2.

1.

2.

Удаление всех сохраненных в памяти значений

= Тип B

Измеритель артериаль-

ного давления и частоты

пульса автоматический

(с адаптером переменного тока)

Модель M2 Plus

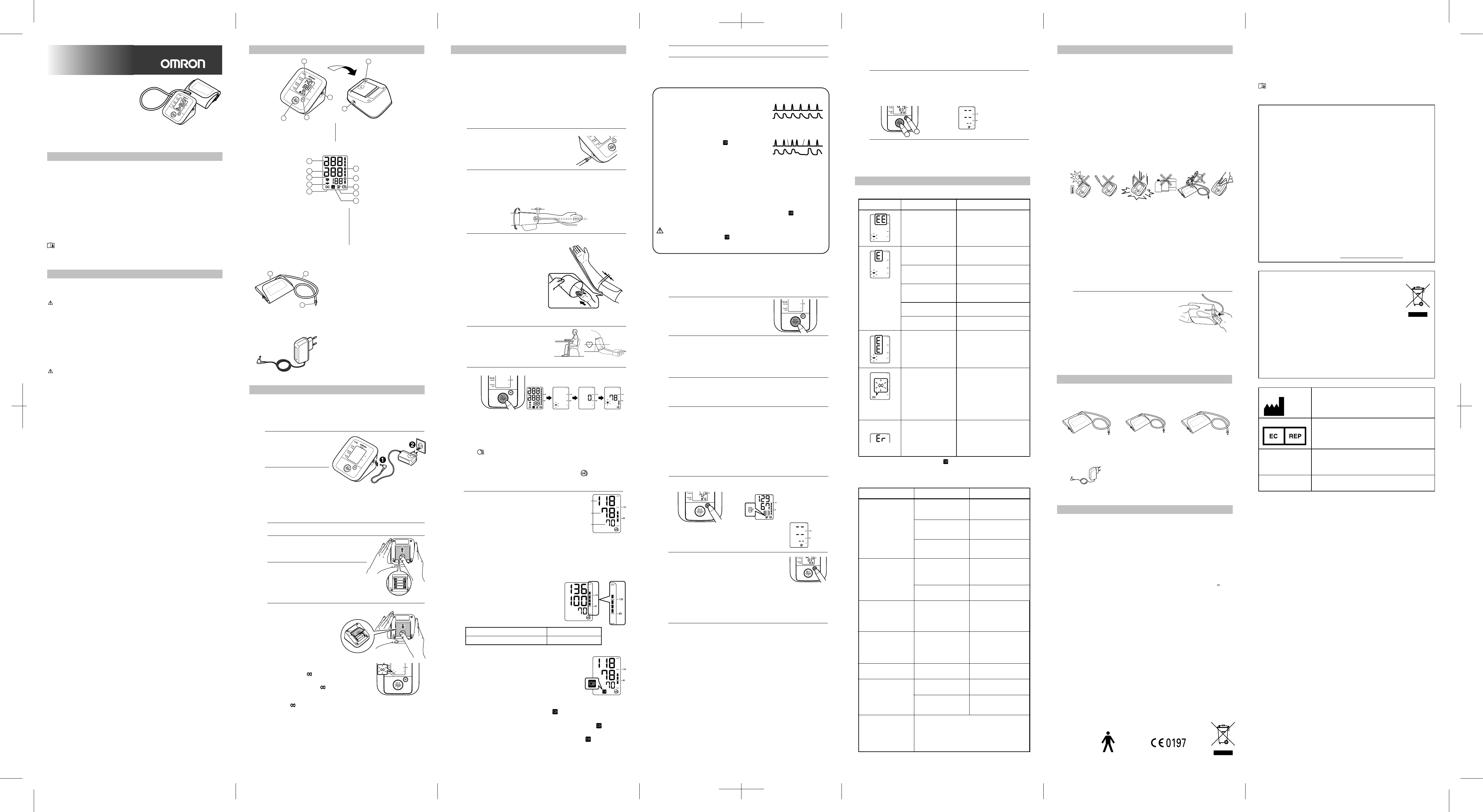

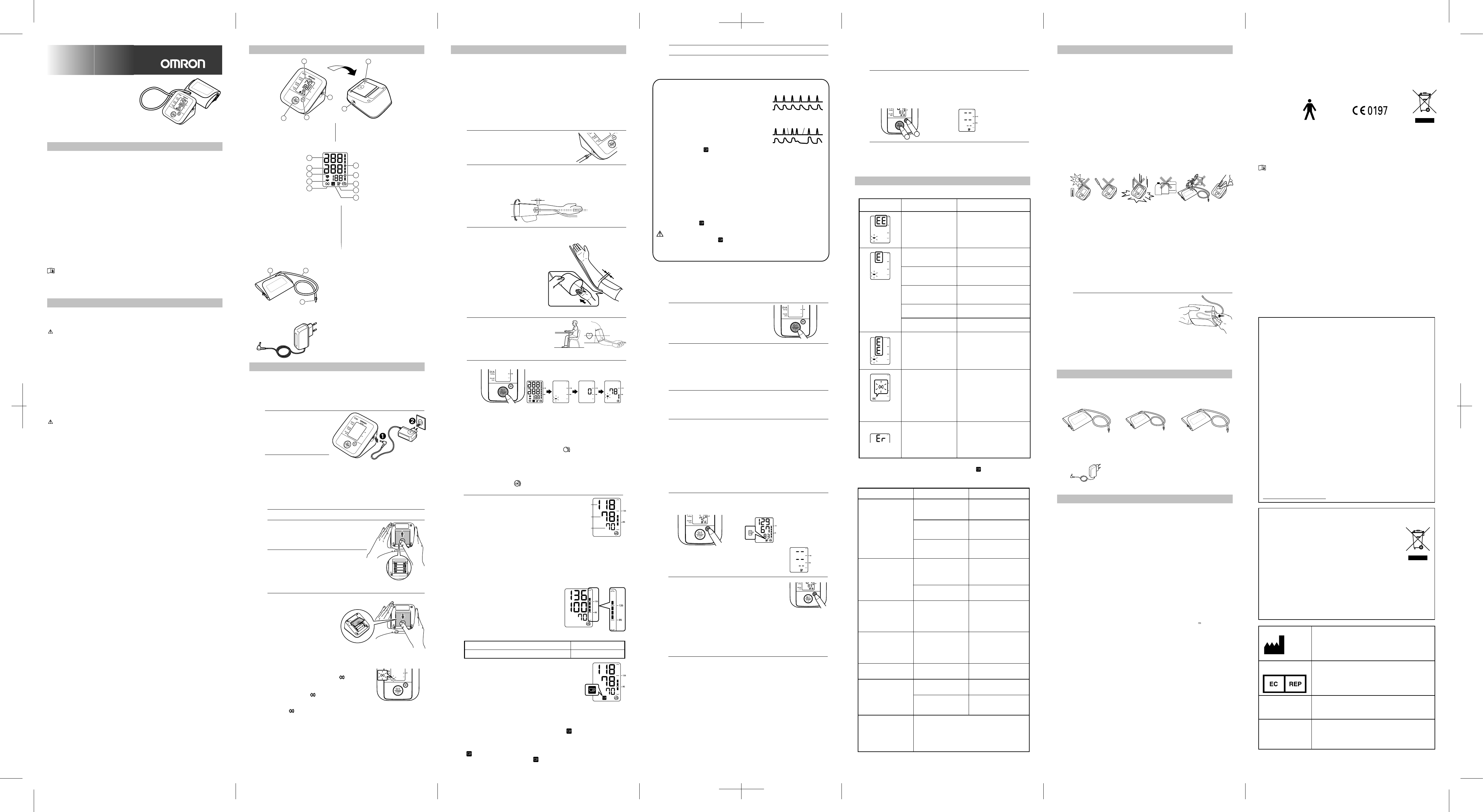

РУКОВОДСТВО ПО

ЭКСПЛУАТАЦИИ

При возникновении утечки воздуха из

манжеты, замените ее.

См. раздел «6. Дополнительные

запасные части».

Примечания:

•

Запрещается подключать или выключать сетевой шнур мокрыми руками.

• Используйте только оригинальный адаптер переменного тока,

предназначенный для данного прибора. При работе с другими

адаптерами возможно повреждение прибора.

Вставьте штекер

адаптера переменного

тока в гнездо для

адаптера переменного

тока с правой стороны

прибора.

Включите адаптер

переменного тока в

электрическую розетку.

Для отсоединения адаптера переменного тока сначала выньте

адаптер переменного тока из электрической розетки, а затем

немедленно отсоедините штекер адаптера от электронного блока.

Сдвиньте крышку отсека для

батарей в указанном стрелкой

направлении, нажимая на рифле-

ную часть крышки.

Установите на место крышку отсека для батарей.

Сдвиньте крышку, как

показано на рисунке,

чтобы она встала на

место со щелчком.

Установите или замените четыре

батареи размера «AAA» таким

образом, чтобы + (положитель-

ный) и — (отрицательный) контак-

ты совпадали с полярностью,

указанной в отсеке для батарей.

Примечание: Значения результа-

тов измерений

остаются в памяти

даже после замены

батарей.

Если на дисплее появится индикатор ( ), замените

одновременно все четыре батареи.

— Если на дисплее начал мигать индикатор низкого

уровня заряда батарей ( ), прибор можно использо-

вать еще некоторое время. Однако батареи рекомен-

дуется заменить как можно скорее.

—

Если индикатор ( ) горит, не мигая, значит, батареи полностью разряжены.

Батареи нужно немедленно заменить. Перед заменой батарей следует

отключить прибор.

• Если Вы не собираетесь использовать прибор в течение трех или более

месяцев, выньте батареи.

• Утилизируйте старые батареи в соответствии с местными правилами.

Четырех новых щелочных батарей размера «AAA» хватает примерно на

300 измерений при проведении двух измерений в день.

Так как прилагаемые батареи могут использоваться для демонстрации

работы прибора, их может не хватить на 300 измерений.

Для получения точных результатов измерений убедитесь, что

манжета правильно обернута вокруг плеча.

Измерения можно проводить в легкой одежде. Перед измерением

следует снять толстую одежду, например, свитер.

Примечание: При измерении манжету можно надеть на левую или

правую руку. Артериальное давление в правой и

левой руке может отличаться; соответственно могут

отличаться и результаты измерений. Компания

OMRON рекомендует всегда измерять давление на

одной и той же руке. При существенном различии

значений для разных рук посоветуйтесь с врачом, на

какой руке проводить измерения.

Вставьте воздушный штекер в

гнездо с левой стороны прибора.

Наложите манжету на верхнюю часть руки. Воздушная

трубка должна быть обращена вниз вдоль внутренней

стороны руки и находиться на одной линии со средним

пальцем.

Правильно расположив манжету, надежно закрепите

ее застежкой.

Манжету нужно надеть так, чтобы

воздушная трубка находилась со

стороны локтя.

Примечания:

• Не опирайтесь рукой на трубку и не

ограничивайте поток воздуха в

манжету иным способом.

• Манжета должна лежать на 1–2 см

выше локтя.

Сядьте на стул, поставьте

ноги на пол и положите руку

на стол так, чтобы манжета была

расположена на уровне сердца.

Не двигайтесь и не разговаривай-

те во время измерения.

Примечание:

Чтобы отменить измерение, нажмите кнопку O/I START

для выключения прибора и выпуска воздуха из манжеты.

4. Расстегните застежку и снимите манжету.

5. Нажмите кнопку O/I START, чтобы отключить прибор.

Примечание: Если Вы забудете выключить прибор, то он через

пять минут выключится автоматически.

В приборе невозможно удаление результатов отдельных

измерений, можно удалить только все значения сразу.

Чтобы удалить сохраненные значения, сначала нажмите

кнопку Memory (M).

Удерживая ее нажатой, нажмите и удерживайте

кнопку O/I START в течение 2– 3 секунд. При этом все

значения будут удалены из памяти.

Нажмите кнопку O/I START, чтобы отключить прибор.

Если Вы забудете выключить прибор, то он через

пять минут выключится автоматически.

Условное обоз-

начение ошибки

Причина Способ решения

Манжета недостаточно

наполнена воздухом.

Внимательно прочтите и

повторите шаги, описанные в

разделе 3.3.

Повторите измерение. Не

двигайтесь и не разговаривай-

те во время измерения.

Плотно подсоедините

воздушный штекер.

Обратитесь к разделу 3.1.

Наложите манжету правильно.

Обратитесь к разделу 3.1.

Снимите одежду, мешающую

манжете.

Замените манжету.

Манжету нужно наполнять

воздухом так, чтобы

давление в ней не превыша-

ло 299 мм рт. ст.

Обратитесь к разделу 3.3.

Замените все четыре батареи

«AAA» новыми.

Обратитесь к разделу 2.2.

Свяжитесь с Вашим продавцом

OMRON или дистрибьютором.

Движение во время

измерения.

Воздушный штекер не

подсоединен.

Манжета наложена на

руку неправильно.

Манжете мешает

одежда на плече.

Утечка воздуха из

манжеты.

Давление воздуха,

нагнетаемого в

манжету, превышает

299 мм рт. ст.

Низкий уровень

заряда батарей.

Данный индикатор

мигает или постоянно

изображен на экране

Ошибка прибора.

Примечание: при выводе сообщений об ошибках может также

высвечиваться индикатор аритмии ( ).

Проблема

Причина Способ решения

Значение слишком

низкое (или высокое).

Манжета наложена

на руку неправильно.

Наложите манжету

правильно.

Обратитесь к разделу 3.1.

Проверьте подсоедине-

ние воздушного штекера

к прибору.

Обратитесь к разделу 3.1.

Наложите манжету

правильно, чтобы она

плотно облегала руку.

Обратитесь к разделу 3.1.

Поднимите давление в

манжете на 30–40 мм рт. ст.

выше предыдущего

значения измерения.

Обратитесь к разделу 3.3.

Не двигайтесь и не

разговаривайте во

время измерения.

Снимите одежду,

мешающую манжете.

Замените манжету

новой.

Движение или

разговор во время

измерения.

Манжете мешает

одежда на плече.

Воздушный штекер

неплотно подсоеди-

нен к прибору.

Утечка воздуха из

манжеты.

Манжета наложена

на плечо слишком

свободно.

В манжету было

нагнетено недоста-

точно воздуха.

Батареи разряжены. Замените батареи

новыми.

Замените батареи

новыми.

Установите батареи с

учетом полярности (+/–).

Батареи разряжены.

Батареи установлены

неправильно.

Нажмите кнопку O/I START и повторите измерение.

Если проблема не исчезает, попробуйте заменить

батареи новыми.

Если это не разрешило проблему, свяжитесь с

представителем фирмы OMRON или дистрибьюто-

ром.

Давление в манжете

не повышается.

Манжета сдувается

слишком быстро.

Не удается произве-

сти измерение, или

показания слишком

низкие или слишком

высокие.

При нажатии на

кнопки ничего не

происходит.

Другие неисправ-

ности.

Прибор выключается

во время измерения.

Для защиты прибора от повреждения соблюдайте

следующие правила.

• Не подвергайте прибор и манжету воздействию

высоких температур, влажности, влаги или прямого

солнечного света.

•

Не сворачивайте манжету или трубку слишком плотно.

• Не разбирайте прибор.

• Не подвергайте прибор сильным ударам или вибра-

циям (например, не роняйте его на пол).

•

Не используйте для очистки прибора летучие жидкости.

• Не мойте манжету и не погружайте ее в воду.

• Не используйте бензин, разбавители и растворители

для чистки манжеты.

• Не выполняйте ремонт самостоятельно.

При обнаружении дефекта проконсультируйтесь с

представителем OMRON или дистрибьютором, указан-

ным в Приложении к руководству по эксплуатации.

•

Для чистки манжеты используйте мягкую влажную ткань и мыло.

•

Очищайте прибор мягкой сухой тканью.

• Точность данного прибора для измерения артериаль-

ного давления была тщательно проверена и сохра-

няется в течение длительного времени.

• Рекомендуется проверять точность измерения и

функционирование прибора каждые два года.

При обнаружении неисправности обратитесь к

представителю OMRON.

Когда прибор не используется, храните его в чехле.

Отсоедините воздушную трубку

от воздушного разъема.

Аккуратно сложите воздушную

трубку внутри манжеты.

Примечание: Не перегибайте воздушную

трубку слишком сильно.

Прибор нельзя хранить в следующих условиях:

• высокая влажность;

•

место хранения подвержено воздействию высоких температур,

влажности, действию прямых солнечных лучей, пыли или едких паров;

• место хранения подвержено действию вибрации, ударов или

прибор может упасть оттуда.

Примечание: Технические характеристики могут быть изменены без

предварительного уведомления

• Данное изделие OMRON изготовлено в условиях применения системы

строгого контроля качества компании OMRON HEALTHCARE Co. Ltd.,

Япония. Датчик давления — главный компонент приборов для измерения

артериального давления компании OMRON изготавливается в Японии.

• Данный прибор и батареи следует утилизировать в соответствии с

государственными правилами по утилизации электронных приборов.

Данный прибор удовлетворяет требованиям директивы ЕС 93/42/EEC

(Директива по медицинским приборам).

Данный прибор для измерения артериального давления спроектирован в

соответствии с европейским стандартом EN1060 «Неинвазивные сфигмо-

манометры», часть 1 «Общие требования» и часть 3 «Дополнительные

требования для электромеханических систем измерения артериального

давления».

Прежде чем использовать прибор, внимательно

прочтите данное руководство.

Изделия медицинской техники, автоматические измерители артериального

давления и частоты пульса OMRON M2 Plus (НЕМ-7119 -ARU) испытаны и

зарегистрированы в России:

— ФЕДЕРАЛЬНАЯ СЛУЖБА ПО НАДЗОРУ В СФЕРЕ ЗДРАВООХРАНЕНИЯ

И СОЦИАЛЬНОГО РАЗВИТИЯ

— СИСТЕМА СЕРТИФИКАЦИИ ГОСТ Р РОССТАНДАРТ РОССИИ

ГОСТ Р 50444-92, ГОСТ Р 50267.0-92, ГОСТ Р 50267.0.2-2005,

ГОСТ Р 51959.1-2002, ГОСТ Р 51959.3-2002

ПОВЕРКА

Прибор поверен на заводе-изготовителе OMRON Dalian., Co., Ltd, КНР и

на основании положительных результатов поверки признан годным к

применению. Поверительное клеймо находится на корпусе прибора в виде

наклейки.

Поверку проводят по документу МИ 2582-2000 «Рекомендация. ГСИ.

Измерители артериального давления и частоты пульса автоматические и

полуавтоматические OMRON и MARSHALL. Методика поверки», утверж-

денному ВНИИОФИ и зарегистрированному ВНИИМС.

Межповерочный интервал 2 г ода.

Важная информация об электромагнитной совместимости (ЭМС)

Поскольку количество таких электронных устройств, как ПК и мобиль-

ные (сотовые) телефоны, увеличивается, используемые медицинские

приборы могут быть чувствительными к электромагнитным помехам,

создаваемым другими устройствами. Электромагнитные помехи могут

нарушать работу медицинского прибора и создавать потенциально

небезопасную ситуацию.

Медицинские приборы также не должны мешать функционированию

других устройств.

Чтобы регламентировать требования по ЭМС (электромагнитной

совместимости) с целью предотвращения возникновения небезопас-

ных ситуаций, связанных с использованием продукции, был введен в

действие стандарт IEC60601-1-2:2007. Этот стандарт определяет

уровни устойчивости к электромагнитным помехам, а также максималь-

ные уровни электромагнитного излучения применительно к медицин-

скому оборудованию.

Данный медицинский прибор, произведенный компанией OMRON

HEALTHCARE, удовлетворяет требованиям стандарта IEC60601-1-2:2007

относительно устойчивости к помехам и испускаемого излучения.

Тем не менее следует соблюдать специальные меры предосторожности:

• Вблизи данного медицинского прибора не следует использовать

мобильные (сотовые) телефоны и прочие устройства, которые

генерируют сильные электрические или электромагнитные поля. Это

может нарушать работу прибора и создавать потенциально

небезопасную ситуацию. Рекомендуется соблюдать дистанцию не

менее 7 м. Удостоверьтесь в правильности работы прибора, если

дистанция меньше.

Остальная документация о соответствии IEC60601-1-2:2007 находится в

офисе компании OMRON HEALTHCARE EUROPE по адресу, указанному в

этом руководстве.

С этой документацией также можно ознакомиться на сайте

www.omron-healthcare.com.

Этот символ на приборе или описании к нему указывает, что

данный прибор не подлежит утилизации вместе с другими

домашними отходами по окончании срока службы. Для

предотвращения возможного ущерба для окружающей среды

или здоровья человека вследствие неконтролируемой

утилизации отходов, пожалуйста, отделите этот прибор от

других типов отходов и утилизируйте его надлежащим

образом для рационального повторного использования материальных

ресурсов.

Домашним потребителям следует связаться с розничным торговым

представителем, у которого прибор был приобретен, или местным органом

власти, для получения подробной информации о том, куда и как доставить

данный прибор для экологически безопасной переработки.

Промышленным потребителям надлежит связаться с поставщиком и

проверить сроки и условия контракта на закупку. Данный прибор не следует

утилизировать совместно с другими коммерческими отходами.

Надлежащая утилизация прибора

(использованное электрическое и электронное оборудование)

Сделано в Китае

OMRON HEALTHCARE CO., LTD.

(ОМРОН ХЭЛСКЭА КО., ЛТД.)

53, Kunotsubo, Terado-cho, Muko, Kyoto,

617-0002 JAPAN

(53, Кунотсубо, Терадо-чо, Муко, Киото,

617-0002 ЯПОНИЯ)

OMRON HEALTHCARE EUROPE B.V.

(ОМРОН ХЭЛСКЭА ЕВРОПА Б.В.)

Scorpius 33, 2132 LR Hoofddorp

THE NETHERLANDS

(Скорпиус 33, 2132 ЛР Хуфддорп, НИДЕРЛАНДЫ)

www.omron-healthcare.com

ЗАО «КомплектСервис»

123557, РОССИЯ, Москва, Б. Тишинский пер., д. 26,

корп. 13-14

www.csmedica.ru

OMRON (DALIAN) CO., LTD.

(ОМРОН (ДАЛЯНЬ) КО., ЛТД.)

Economic & Technical Development Zone Dalian 116600,

CHINA

(Экономик энд Текникал Девелопмент Зоне

Далянь 116600, КИТАЙ)

Производственное

подразделение

Эксклюзивный

дистрибьютор в

России и импортер

Представитель в

ЕС

Производитель

Измеритель артериального давления и частоты

пульса автоматический

OMRON M2 Plus (HEM-7119-ARU)

Цифровой ЖК-дисплей

Осциллометрический метод

Давления воздуха в манжете: 0–299 мм рт. ст.

Частоты пульса 40–180 уд. в мин.

30 измерений

±3 мм рт.ст.

±5%

Автоматическое с помощью электрического насоса

Клапан автоматического сброса давления

Емкостный датчик давления

4 элемента питания 1,5 В типа «AAA» или адаптер

переменного/постоянного тока (6 В 4 Вт)

Новых щелочных элементов питания хватает

приблизительно на 300 измерений

от 10°C до 40°C

от 30% до 85%

от -20°С до +60°С

от 10% до 95%

от 700 до 1060 кПа

Не более 250 г без элементов питания

Не более 170 г

Не более 104 мм (д) × 84 мм (в) × 129 мм (ш)

Не более 151 мм

×

635 мм

(Универсальная манжета: окружность руки

22–42 см)

Нейлон и полиэстер

Электронный блок, манжета компрессионная,

руководство по эксплуатации, чехол для

хранения прибора, комплект элементов питания,

адаптер сетевой, гарантийный талон, дневник

для записи артериального давления.

7. Технические характеристики

Наименование

Модель

Дисплей

Метод измерения

Диапазон измерений

Память

Пределы допускаемой

абсолютной погрешности

при измерении давления

воздуха в компрессионной

манжете

Пределы допускаемой

относительной

погрешности при

измерении частоты пульса

Компрессия

Декомпрессия

Способ обнаружения

давления

Источник питания

Срок службы

элементов питания

Условия эксплуатации:

температура

окружающего воздуха

относительная

влажность

Условия хранения:

температура

окружающего воздуха

относительная

влажность

атмосферное

давление

Масса электронного

блока

Масса манжеты

Габаритные размеры

Размер манжеты

Материал манжеты

Комплект поставки

G. Систолическое артериальное

давление

H. Диастолическое артериальное

давление

I. Индикатор сердцебиения

(Мигает при измерении)

J. Индикатор декомпрессии

K. Индикатор низкого уровня

заряда батарей

L. Индикатор уровня

артериального давления

M. Значение частоты пульса

N. Индикатор правильной

фиксации манжеты

O. Пиктограмма памяти

P. Индикатор аритмии

3.

Важно:

Систолическое

артериальное

давление

Диастолическое

артериальное

давление

Пульс

Считывание результатов

измерения. Прибор

автоматически сохраняет в

памяти значения

артериального давления и

частоты пульса.

См. «3.4 Использование функции памяти».

• Тонометр снабжен функцией определения

нерегулярного сердцебиения. Нерегулярное

сердцебиение может влиять на результаты

измерения. Алгоритм обнаружения нерегулярно-

го сердцебиения автоматически позволяет

определять надежность полученных результа-

тов измерения и необходимость его повторения.

Если во время измерения обнаружена нерегулярность

сердцебиения, но результат достоверен, то он выводится на

экран вместе с индикатором аритмии ( ).

Если нерегулярное сердцебиение приводит к недостоверно-

му измерению, то результаты на экран не выводятся. Если

после процедуры измерения появляется индикатор аритмии

( ), повторите измерение.

Если индикатор аритмии ( ) появляется часто, сообщите об

этом врачу.

Примечания:

• Самостоятельная постановка диагноза на основе результатов

измерений и самолечение опасны.

Следуйте указаниям лечащего врача.

• Перед повторным измерением артериального давления необходи-

мо подождать 2–3 минуты.

За это время артерии вернутся в то состояние, в котором они

находились до первой процедуры.

•

Проведенные в последнее время

исследования показали, что в

качестве ориентира для определения

повышенного давления в домашних

условиях можно использовать

следующие значения.

Систолическое артериальное давление

Диастолическое артериальное давление

Выше 135 мм рт. ст.

Выше 85 мм рт. ст.

Эти критерии предназначены для домашних

измерений артериального давления.

Индикатор правильной фиксации манжеты

Индикатор правильной фиксации манжеты – эта уникальная функция,

уведомляющая пользователя о том, что манжета обернута вокруг руки

недостаточно плотно. Значения артериального давления будут

получены, даже если отображается значок .

Примечание: это значение НЕ является надежным вследствие

неправильной фиксации манжеты. Пожалуйста, наложите

манжету еще раз, следя за правильностью ее фиксации,

и проведите измерение повторно. Если отображается

значок , манжета обернута вокруг руки достаточно

плотно, и полученные значения точны и надежны.

1.

2.

3.

Что такое нарушение ритма?

Нерегулярное сердцебиение—это ритм

сердечных сокращений, который

больше чем на 25% отличается

от среднего сердечного ритма,

определенного при измерении

систолического и диастолическо-

го артериального давления.

Если подобный нерегулярный

сердечный ритм будет обнаружен

во время измерения более двух

раз, то на экране появляется

индикатор аритмии ( ).

Что такое аритмия?

Сердцебиение вызывается электрическими сигналами, которые

заставляют сердце сокращаться.

Аритмия—это состояние, когда ритм сердцебиения нарушен из-за

сбоев в биоэлектрической системе, управляющей сердцебиением. Ее

типичными признаками являются выпадающие сокращения сердца,

преждевременные сокращения, необычно частый (тахикардия) или

редкий (брадикардия) пульс. Это может быть обусловлено заболевани-

ем сердца, возрастом, физической предрасположенностью, стрессом,

недостатком сна, усталостью и т. д. Диагноз аритмии может поставить

только врач, проведя специальное исследование.

Независимо от того, появляется в результатах измерения индикатор

аритмии или нет ( ), соответствующий диагноз наличия аритмии

ставит только врач после обследования пациента.

Предупреждение!

Если индикатор аритмии ( ) появляется часто, сообщите об этом

лечащему врачу. Самостоятельная постановка диагноза по результатам

измерений и самолечение опасны. Обязательно следуйте инструкциям

лечащего врача.

3.3 Инструкции для особых состояний

Нормальное сердцебиение

Нерегулярное сердцебиение

2.

3.

1.

4.

3.4 Использование функции памяти

Артериальное

давление

Пульс

Короткий

Если известно, что Ваше систолическое давление превышает

220 мм рт. ст., создайте давление в манжете превышающее

величину Вашего ожидаемого систолического давления на

30–40 мм рт. ст.

Нажмите кнопку O/I START и

включите прибор.

Измерение начинается.

Когда манжета начнет наполняться воздухом, нажмите

кнопку O/I START и не отпускайте ее, пока давление не

станет на 30–40 мм. рт. ст. выше, чем ожидаемое

верхнее давление.

Примечание: Давление в манжете не может превышать 299 мм рт. ст.

(При попытке поднять давление выше 299 мм. рт. ст.

отображается сообщение об ошибке).

После заполнения манжеты до необходимого уровня

отпустите кнопку O/I START.

Воздух начнет стравливаться из манжеты и начнется

измерение.

Остальная часть процедуры протекает аналогично процеду-

ре обычного измерения. См. «3.2 Выполнение измерений»,

шаги 3–5.

Примечание: Не нагнетайте большее давление, чем требуется.

Примечание: при переполнении памяти прибор удаляет самые

старые измерения.

Прибор автоматически сохраняет в памяти до 30 результатов

измерений.

Нажмите кнопку Memory (M).

На дисплее будут отображаться результаты измерений,

начиная с самого последнего.

Примечание: Если в памяти нет ни одного

результата измерения, то экран

выглядит так, как показано

справа.

Продолжайте нажимать кнопку Memory

(M) для циклического просмотра

результатов предыдущих измерений.

Перед выводом на экран частоты

пульса на секунду появляется порядко-

вый номер хранящегося в памяти

значения.

Самый последний результат получает номер «1».

Если во время данного измерения было обнаружено

нерегулярное сердцебиение, вместе с результатом на

дисплей выводится соответствующий индикатор.

Нажмите кнопку O/I START, чтобы отключить прибор.

Если Вы забудете выключить прибор, то он через

пять минут выключится автоматически.

Артериальное

давление

Пульс

Длинный

Средняя манжета

Окружность руки

22–32 см

CM-9515371-7

Большая манжета

Окружность руки

32–42 см

CL-9515370-9

Универсальная

манжета

Окружность руки

22–42 см

CW-9520534-2

Адаптер

переменного тока S

Adapter S-9515336-9

F

E

A

D

C

B

L

N

O

P

M

G

I

K

H

J

RQ

S

Адаптер переменного тока S:

21

Всех приветствую! Продолжаю обобщать и выкладывать в сжатом виде свой опыт по ремонту электроники. Привожу свой Топ 10 самых частых неисправностей тонометров, который родился в результате случайных ремонтов медицинской техники и общения с другими Мастерами. Не скажу, что я в этой области большой специалист, но кое-что мне попадалось и удачно починялось. Начнем рейтинг. Места неисправностей тонометров и измерителей артериального давления отсортированы по частоте появления неисправности.

1 место – потеря герметичности манжеты тонометра

Если в Вашем тонометре случилась потеря герметичности контура нагнетания давления, то с большой вероятностью на экране автоматического тонометра высветится ошибка «Err Cuf». В переводе с английского cuff – манжета, поэтому логично, что ошибка Err Cuf – это ошибка герметичности манжеты.

Если Ваш тонометр выдает такую ошибку, то прежде всего нужно проверить места соединения манжеты с компрессором. Для этого нужно снять манжету. Рассмотрим, как это сделать на примере тонометра на запястье AND UB-403.

Как разобрать автоматический тонометр на запястье AND UB-403

При включении этот измеритель артериального давления показывает ноль.

Затем происходит накачка манжеты, но она прерывается и появляется на дисплее ошибка Err Cuf.

Разворачиваем тонометр AND UB-403 боком и видим заглушку, которую нужно снять, поддев ее тонкой шлицевой отверткой или шилом.

С другой стороны корпуса снимаем такую же заглушку.

Вот как выглядят эти заглушки для крепления манжеты.

После этого снимаем манжету тонометра AND UB-403 и видим места подсоединения патрубков от компрессора к манжете – их целых два.

В этих местах может случиться разуплотнение и утечка воздуха, поэтому внимательно осматриваем и очищаем уплотнительные резиночки патрубков тонометра и манжеты.

Пробуем собрать все в обратном порядке.

Если ошибка манжеты осталась, нужно проверить саму манжету на предмет трещин. Обычно это делается визуально.

Резиновую манжету тонометра можно починить, приклеив заплатку на место утечки воздуха. О том, как поставить заплатку и отремонтировать манжету смотрите ниже в видео на примере манжеты тонометра Microlife.

Как заклеить подушку тонометра

Если же манжета Вашего тонометра целая, то нужно промазать места соединения герметиком или заменить уплотнительные резиночки манжеты, если сможете их найти.

Бывает, что разуплотнение подачи воздуха происходит внутри устройства. В этом случае придется разбирать тонометр и устранять микротрещины или менять засохшие резинки.

Если Вам непонятна разборка тонометра, то советую посмотреть следующее видео как правильно разобрать AND UB 201.

2 место – пропадают сегменты цифр на дисплее тонометра

Еще одной частью болезнью является отслоение шлейфа ЖК экранов тонометров, в результате чего сегменты цифр и букв могут не отображаться на дисплее.

Для ремонта такой неисправности придется опять разбирать измеритель артериального давления и ремонтировать контакты шлейфа. Анализ случаев отслоения шлейфов и ремонта таких случаев для телевизоров и мониторов я проводил в статье ранее.

Шлейфы дисплеев тонометров приклеены по такому же принципу. Ремонт облегчается из-за приятных размеров и шага контактов шлейфа. Ремонтировать такие шлейфы намного легче, чем в телевизорах.

После разборки тонометра приклеить шлейф дисплея обратно можно путем равномерного нагрева с помощью термофена или паяльника со специальной насадкой для ремонта шлейфов. Посмотрите видео на эту тему – очень познавательно и интересно.

Ремонт и восстановление ЖК дисплея тонометра Sanitas

Ремонт дисплея, если пропадают сегменты тонометра OMRON MX2 Basic

Вероятность успешного ремонта шлейфа дисплея тонометра очень велика, если его не порвать и не повредить сам дисплей.

3 место – не работают кнопки тонометра

В автоматических и полуавтоматических тонометрах управление работой происходит с помощью тактовых кнопок. Эти кнопки не вечны и со временем выходят из строя – не нажимаются, болтаются, нажимаются без щелчка, нажимаются со щелчком, но без результата.

При неисправной кнопке тонометра приходится разбирать устройство, отсоединять электронную плату, выпаивать старую и впаивать новую кнопку. В принципе, ничего сложного, только нужно подобрать точно такую же кнопку, потому что посадочных мест, форм и размеров кнопок бывает великое множество.

Пример распространенных кнопок смотрите в видеоролике по разборке и замене кнопки тонометра.

Ремонт тонометра OMRON M3 Expert

4 место – тонометр неправильно измеряет артериальное давление

Прежде, чем говорить о том, что тонометр неправильно измеряет давление, необходимо определиться с погрешностями измерений и факторов, их увеличивающих.

Всем известно, что подавляющее большинство современных измерителей артериального давления работают по методу тонов Н. С. Короткова, который даже признала в качестве официально рекомендуемого Всемирная Организация Здравоохранения. Этот косвенный метод измерения имеет некоторую погрешность, определяемую упругостью стенок артерий и мягких тканей, амплитудой и формой пульсовой волны и другими факторами, разными для каждого человека.

Если отказаться от округлений и точно использовать цену деления манометра, то мы увидим разницу между соседними измерениями и при пользовании механическим тонометром. Многочисленные эксперименты показали, что погрешность метода тонов Н. С. Короткова обычно находится в пределах ±5-7 мм рт. ст.

Погрешность ручных тонометров складывается из трёх составляющих: погрешности метода, точности манометра и ошибок определения момента считывания показаний. Получается, что величина погрешности измерения артериального давления может доходить до 15 мм рт. ст. Это нужно учитывать, перед тем, как принимать медикаменты для нормализации давления.

Для уверенности в показаниях тонометра метрологи и врачи советуют проводить несколько измерений с перерывом между ними не менее 3-5 минут. Примерно за такое время восстанавливается диаметр сечения сосудов, что помогает повысить точность измерений.

С точки зрения электроники кончено тоже могут быть причины увеличения погрешности измерений. За это отвечает датчик давления и микроконтроллер. Реже могут быть проблемы с прошивкой и напряжением питания.

Перед проведением ремонта тонометра необходимо внимательно осмотреть печатную плату на предмет микротрещин и плохой пайки. Подозрительные места пропаять, а подозрительные радиоэлементы проверить или заменить на аналогичные.

После включения тонометра нужно сразу проверить напряжения питания в контрольных точках на плате или на контактах преобразователей напряжения.

Часто встречается неисправность в виде завышенного потребления от батарей питания. Эта неисправность проявляется  в виде малого срока работы от батареек. Чтобы найти элемент платы, который тянет на себя повышенный ток, можно воспользоваться тактильным методом – пощупать все микросхемы, чтобы найти самую нагретую. Такие микросхемы необходимо пропаять или заменить.

Если тонометр на дисплее выдает непонятную ошибку, то с большой вероятностью это тоже проблема электроники. В таком случае нужно изучить принцип работы тонометра и последовательно проверить все элементы схемы.

Иногда случается так, что клинит компрессор тонометра – при включении устройства компрессор даже не дергается и на дисплее выдается ошибка с каким-то номером или общая ошибка. Иногда от заклинивания компрессора тонометра помогает его разборка и проворачивание якоря вокруг оси. Клин компрессора может происходить из-за износа механических деталей или попадания пыли внутрь. При таком варианте необходимо почистить внутренности компрессора и нанести внутрь новую смазку.

На этом завершаю свой Топ 5 самых частых неисправностей тонометров, которые Вы можете исправить своими руками дома.

В завершении еще одно видео для Вас по ремонту тонометра OMRON M2 Basic и его блока питания.
