Особенности вертикального вывода дымоходов
на крышу
Над крышей здания коаксиальные дымоходы или
отдельные выводы дымоходов и воздуховодов
должны выступать на расстояние не менее 0,4 м,
чтобы до них не доставал слой снега толщиной при
близительно 40 см (копирующий форму крыши).
Меры безопасности
Если элементы дымохода проходят вблизи горючих
материалов, на поверхности этих материалов
температура не должна превышать 100°C.
Дымоходы нельзя размещать в помещениях:

взрывоопасных (в соответствии со стандартом

МЕК 60884 1 94)

являющихся внутренними частями здания (насти

лы, коридоры, лестницы и т.п.)

замыкаемых, т.е. проездах и т.п.
выступающих на местность (если они беспрепятст

венно открыты в окружающую среду), например,
туннелях, подходах и т.п.
Это касается как дымоходов для отвода продуктов
сгорания, так и воздуховодов для подвода воздуха.
Отверстие для прохода сквозь стену коаксиального
дымохода пробивается с соответствующим зазором
(ок. 120 – 150 мм), а после завершения монтажа
строительным способом уплотняется. Для уплотне
ния необходимо использовать негорючие материа
лы (со степенью горючести A согласно стандарту
МЕК 60884 1 94), такие как, например, штукатурный
раствор, гипс и т.п. Проход через горючую стену
или потолок выполняется в соответствии со стан
дартом МЕК 60884 1 94.

Электрическое подключение котла

Электрическое подключение котла к сети электро
питания выполняется гибким трёхжильным кабелем
без сетевого штекера. При желании можно
оснастить кабель сетевым штекером с защитным
контактом заземления (не входит в комплект
поставки). Стационарная розетка для подключения
котла к электрической сети должна соответствовать
стандарту МЕК 60884 1 94. Она обязательно должна
иметь защитный контакт заземления, который
необходимо соединить с проводом PE котла желто
зеленого цвета ( при подключении без сетевого
штекера). Котел всегда должен устанавливаться так,
чтобы розетка и сетевой штекер были доступны. Не
разрешается использовать тройники, удлинители и
т.п.
Котел имеет один трубчатый предохранитель (T 125
мA / 250 В), расположенный на панели управления
котла см. схему справа).
ВНИМАНИЕ: Подготовку сетевого штекера, розетки
и подключение комнатного регулятора, являющиеся
вмешательством во внутреннее
электрооборудование котла, обязательно
должен проводить представитель ав
торизованного сервисного центра, имею
щий соответствующую квалификацию и
группу допуска в соответствии с ДНАОП
0.00 1.21 98. Обслуживание электротехни
ческой части котла может также осущест
влять человек с указанной квалификацией.
Перед началом работы с электротех
нической частью котёл необходимо

20

ИНСТРУКЦИЯ ПО МОНТАЖУ

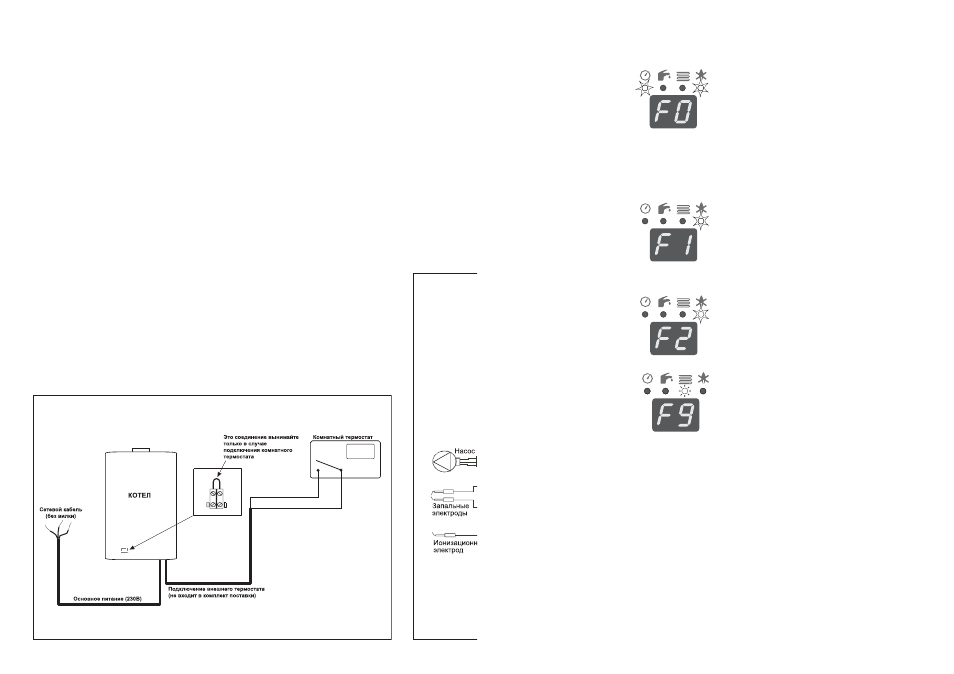

Сообщения об ошибках

Падение давления в контуре отопления — F0
При падении давления в
контуре отопления ниже 0,7 бар
котел автоматически
отключается и мигают
светодиоды 1 и 4. Необходимо
повысить давление в контуре
отопления до диапазона 1–2 бар. После до
бавления теплоносителя в систему отопления котел
самостоятельно возобновит работу. Если падение
или повышение давления в системе отопления
повторится, вызовите представителя авторизо
ванной сервисной службы.
Исчезновение пламени — F1
Если пламя погасло в результате
прекращения подачи газа к котлу,
мигает светодиод 4. Выключите и
после небольшой паузы вновь
включите котёл главным выклю
чателем. Если неисправность по
вторяется, вызовите представителя авторизованной
сервисной службы.
Другие сообщения — F2–F8
В случае отображения сообще
ний F2–F8 вызовите представите
ля авторизованной сервисной
службы. При этом мигает свето
диод 4, а котел отключен.
Сбой установленных настроек — F9
Если произошла потеря
пользовательских или сервисных
настроек некоторых параметров
котла, горит светодиод 3.
Выключив и (через ок. 10 секунд)
включив котел, неисправность
можно попытаться устранить. После устранения не
исправности необходимо проверить настройку
параметров.

9

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Проверка сбоя сети и правильности подключения

Чтобы проверить, не вызван ли сбой параметрами питающей сети, котёл нужно перегрузить с помощью кнопок Reset, «Сеть» или «Вкл/Выкл». Если ошибка не повторяется, значит причина в подающей сети и желательно подключать питание котла через бесперебойный блок питания со стабилизатором.

Ещё один шаг – проверка правильности подключения фазы. Для некоторых моделей. «фаза» и «ноль» на электронной плате должны совпадать с розеткой питания – нужно просто перевернуть вилку подключения. Целесообразно на вилку и розетку нанести метку.

Проверке так же подлежит качество заземления. Если на корпусе котла присутствует остаточное напряжение, это может вызывать сбой электроники. Для решения проблем с наводками часто применяют диэлектрическую муфту, устанавливаемую на газовой трубе.

Проверка аварийного термостата и его перезапуск

Аварийные термостаты устанавливается в контур отопления или дымоход (для атмосферных котлов). Датчики выпускаются двух видов – с кнопкой и без. Термостат с кнопкой необходимо включить в исходное положение после срабатывания после уменьшения температуры. Второй тип термостатов – возвратные, они переходят в исходное положение самостоятельно.

Частое срабатывание термостата является отдельной проблемой – перегрев может быть вызван множеством причин.

Проверка газовой магистрали и газового клапана

Следует убедиться, что ошибка F1 на котле Protherm не вызвана прекращением подачи газа. Наличие газа можно проконтролировать по газовой плите – при хорошем качестве топлива и нормальном давлении язычки пламени имеют голубой оттенок.

Вероятные причины прекращения поступления газа в котёл:

• загрязнение фильтра,
• неисправность счётчика,
• блокировка канала газовой магистрали ледяной пробкой, обмерзание и обледенение редуктора,
• выработка топлива газгольдера.

Проблемы с газовой магистралью должны устранять соответствующие службы.

Проверка газового клапана заключается в продувке внутренних трубок, устранении накопленного шлама в полости входной трубки. Необходимо проверить электрическую часть – обмотки катушек на обрыв и замыкание – и настройки клапана, который должен открываться по минимальному давлению газа.

Проверка датчика ионизации и системы розжига

Срабатывание датчика ионизации при ошибке F1 в котлах Protherm KLOM и других основана на изменении его потенциала при работе горелки. При горении пламени на датчик наводится ток, который сообщает плате управления о включении горелки. Как только пламя гаснет – уменьшается сила тока, и плата управления получает сигнал об отсутствии горения.

При проверке электрода ионизации нужно обратить внимание на следующее:

• на контактах не должно быть сырости или появления окислов, в противном случае контакты протираются сухой ветошью и сушатся под струёй тёплого воздуха,
• изоляция на проводах должна находиться в удовлетворительном состоянии,
• на изоляторе не должно быть трещин и сколов, важно его рассмотреть, отчистив его от копоти,
• электрод достаточно хрупок, его нельзя сгибать,
• проблема с датчиком может быть вызвана его неправильным положением; регулировать электрод нужно только с помощью держателя,
• нагар, копоть и пыль аккуратно счищаются тряпочкой или мелкой абразивной шкуркой, особенно если электрод давно не обслуживался.

Ошибка F1 котла Протерм может быть вызвана системой розжига. Чистка аналогична обслуживанию датчика ионизации – снятие нагара, установка правильного расстояния между электродами, т.к. большой зазор не даёт появиться искре. Так же можно проверить обмотки трансформатора розжига на короткое замыкание и разрыв.

Проверка форсунок горелки

Покрытые нагаром форсунки горелки могут являться причиной появления ошибки F1 в котлах Protherm. Грязь и нагар снижает поступление смеси топлива с воздухом, что может блокировать работу горелки.

Чистка выполняется с помощью щётки и пылесоса, продувать воздухом форсунки не рекомендуется.

Для ремонта газовых котлов и поиску причин появления ошибок мы рекомендуем пользоваться услугами профессионалов. Специалист, занимающийся ремонтом котлов на постоянной основе, имеет уникальный опыт, который позволяет ему решать проблемы клиента максимально точно и с наименьшими затратами.

Полный перечень ошибок котлов Протерм у нас  в статье

По поводу ремонта отопительного оборудования и поиска причин появления ошибки 28 обращайтесь по телефону +7 (4852) 77-88-88.
