Embraco vcc3 2456 коды ошибок

To avoid risk of electrical shock, personal injury, or death, disconnect electrical power source to unit, unless test

procedures require power to be connected. Discharge capacitor through a resistor before attempting to service.

Ensure all ground wires are connected before certifying unit as repaired and/or operational.

VCC3 Inverter Diagnostic Codes

Code

Compressor

Status

1 Flash

ON

(every 15

seconds)

OFF

2 Flashes

OFF

(every 5 sec-

onds)

3 Flashes

OFF

(every 5 sec-

onds)

4 Flashes

OFF

(every 5 sec-

onds)

No Flash

OFF

36

!

WARNING

Possible Fault

1. No failure

• If system is not working properly, check other refrigeration

detected

components.

1. No signal

• If refrigerator settings (thermistor conditions) are at levels

from control

in which the compressor should be «ON».

board

• Unplug inverter from power supply and wait for 2

2. Open

minutes, reconnect the inverter to the power supply

Thermistor

and wait for 12 minutes.

• If inverter still shows 1 flash code and compressor is

OFF, then check the control board.

1. No signal

• Check frequency cable connection

from the con-

• If frequency cable connection is good , replace

trol board

inverter.

1. Compressor

• Check compressor/inverter cable connection

/ inverter cable

• Check compressor winding resistances (among the 3

open circuit

terminal hermetic pins)

2. Compressor

• If resistances are within specifications and

winding open

compressor/inverter cable is OK, replace inverter.

circuit

1. Compressor

• Check compressor input power

damaged /

• Check compressor winding resistances

system

• Check leakage current between hermetic terminal

damaged

pins and compressor shell.

• If resistance or leakage current is out of spec, replace

the compressor.

• If resistance and leakage current are within spec,

check inverter/compressor cable for open circuit.

• Unplug inverter from power supply and wait for 2

minutes, reconnect the inverter to the power supply

and wait for 12 minutes.

• If inverter still shows 4 flash code and compressor is

OFF, replace the compressor.

1. No input

• Check the input power (115V)

power

• If there is no signal, check input power connections

2. Inverter

• If voltage is within specs, unplug inverter from power

damaged

supply and wait for 2 minutes, reconnect the inverter to

the power supply and wait for 12 minutes.

• If inverter still shows no flash code and compressor is

OFF, change the inverter.

• If the inverter shows no flash code and the compressor is

ON, diagnostic function is not working properly.

Service Action

©2012 Viking Preferred Service

Тема: Инверторная плата

Наверное неправильно выразил мысль.

Хочу пока не приедет оригинальная плата крутить компрессор индустриальным инвертором

В наличии есть некое количество. В основном омроны. По выходу какраз то что нужно 3х220

Скажу даже больше. Я уже даже проекпериментировал Малек. Подключил компрессор . Повращал. По. Току идёт бешеный перегруз. С заявленными 2,1 ампер частотное уходит в защиту после нескольких минут. Если поднять ток до 3 ампер то время перегрузки увеличивается. Но и мотор греется бешено. Прекратил експеримент побоявшись перегреть мотор. Да. Чуть не забыл. Вращение было при 60 Гц. Напряжение сначала 200 потом поднял до 220. При токе больше 4 ампер уходит в защиту сам частотное.

Какие будут мысли. Надеюсь я расписал проблемку понятно.

П.С. озадачен заказом платы. Я так понял заказывать нужно точь в точь буковка в буковку. А если взять другую модификацию? Плата заточена од определенный компрессор и другая модель мне не подойдёт?

П.С. 2. Где на просторах нета подешевле купить то что мне надо. Буду благодарен за любые подсказки в личке .

• Доставка по России

  Отправка заказов по России осуществляется с помошью ПОЧТА РОССИИ, EMS ПОЧТА, ТК СДЭК. Отправка заказа после полной оплаты заказа.

• Способы оплаты

  Оплатите заказ банковской картой на сайте или в пункте выдачи заказов. Наличными в магазинах в Москве. Выставляем счета для оплаты Юр.Лиц

• Магазины в Москве:

  Будем рады видеть вас в наших магазинах по адресам:

  г. Москва, метро Марьино Новочеркасский бульвар 41к3 тел.8 917-508-04-52, +7 (499)722-35-94

Если нужны именно плавные (относительно) обороты — то не любые инвертора Эмбрако смогут этот сигнал правильно «переварить». Но , под заказ, изготовить можно все, что угодно. Будет узко спец. контроллер к конкретному инв..

Но если стоит цель проверять разные инв.моторы и т.д. — то 3 скоростей ( к примеру останов + 3 скорости (мин, средн, макс)) ) за глаза: эти ( на 3 типа -семейства,( самсунг, Эмбрако 2х типов )) на 3 скорости ) — управляющие контроллеры для плат инверторов изготавливаются уже давно).

__________
Если у инвертера от 11ки жив проц — то ремонт этого старичка возможен.

Источник

Тема: Инверторная плата

Опции темы

Поиск по теме

Отображение

Инверторная плата

Здравствуйте!
Перестал работать холодильник GE модель PHE25PGTAFBB. Похоже неисправна инверторная плата управления компрессором.

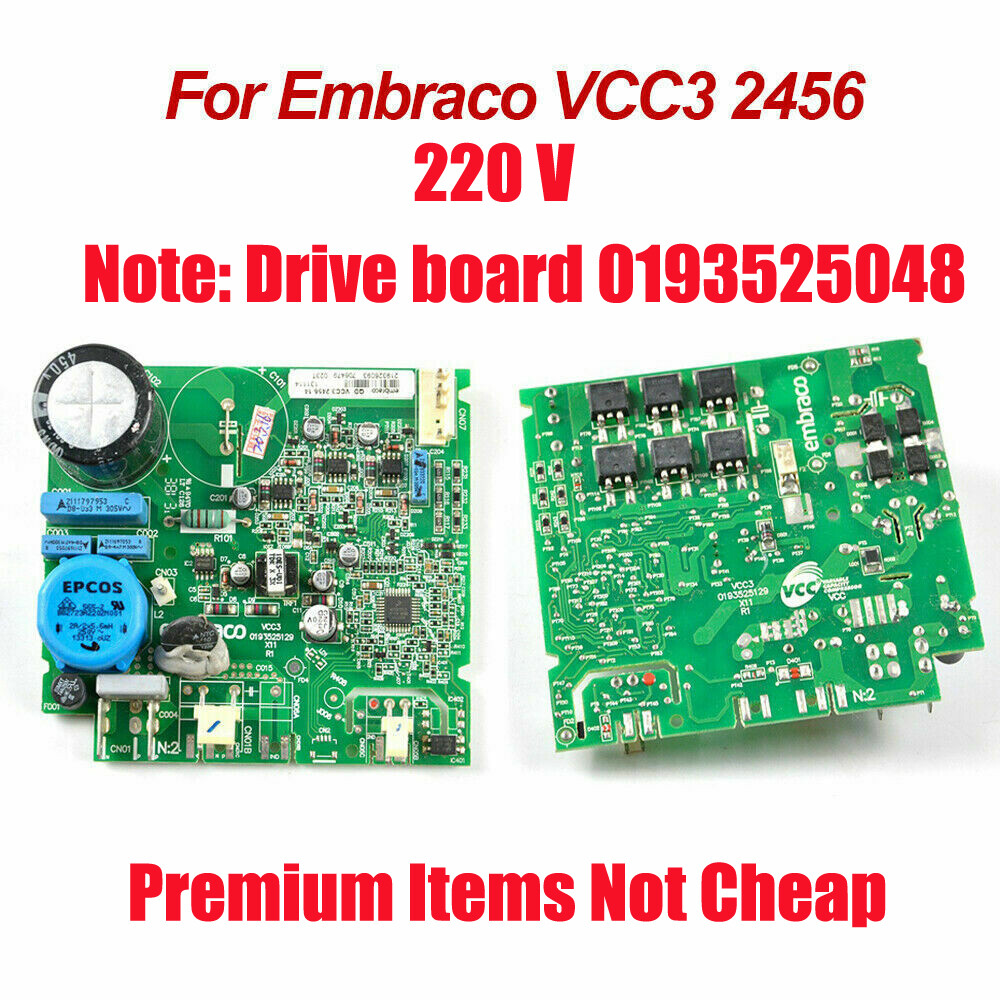

На плате надпись Embraco vcc3 2456 58 F 04. IMG_20150725_155753.jpg

Оригинал на сайте производителя стоит 350 долларов. На алиэкспресс нашел похожую, значительно дешевле, но несовпадают цифры в конце названия.
Вот ссылка:
http://ru.aliexpress.com/item/Free-s. ck_to_detail_b
Или вот такая:
http://ru.aliexpress.com/item/Haier-. 432364704.html

Как думаете подойдут они к моему холодильнику?
Благодарю за ответы!

Здравствуйте!
Перестал работать холодильник GE модель PHE25PGTAFBB. Похоже неисправна инверторная плата управления компрессором.
На плате надпись Embraco vcc3 2456 58 F 04. IMG_20150725_155753.jpg

Оригинал на сайте производителя стоит 350 долларов. На алиэкспресс нашел похожую, значительно дешевле, но несовпадают цифры в конце названия.
Вот ссылка:
http://ru.aliexpress.com/item/Free-s. ck_to_detail_b
Или вот такая:
http://ru.aliexpress.com/item/Haier-. 432364704.html

Как думаете подойдут они к моему холодильнику?
Благодарю за ответы!

Откуда такая уверенность, что неисправен именно модуль инвертора .
Перед тем как заказывать, думаю стоит заплатить за диагностику самого компрессора на предмет работоспособности или купленный вами инвертор ляжет мертвый грузом.
Если интересен ремонт, звоните помогу вплоть до восстановления самого инвертора.
По вашем ссылкам инвертора ПРОДАЮТ от хаиров , которые близко не совпадут по частотному управлению с вашим холодильников.
Искать инвертор по похожему виду, это конечно сильно, вспомнился мультик и так сойдет http://www.youtube.com/watch?v=WgYhYw-lS_s

Источник
