Сверлильно-пазовальный центр с ЧПУ управлением, фиксированным рабочим столом и фиксированной портальной балкой.

Способен производить все операции вертикального и горизонтального сверления и пазования на различных типах материалов (ДСП, МДФ, пластик, легкие сплавы).

Станина

Выполнена из сварных стальных листов, которые создают большую наклонную опорную поверхность.

Перемещение рабочей группы и захвата по осям:

Перемещение по прямолинейным призматическим направляющим на линейных подшипниках с рециркуляцией шариков в направлениях X, Y и Z

Позиционирование с высочайшей точностью с использованием шарико- винтовой пары с рециркуляцией шариков

Позиционирование производится легко и быстро с повышенным ускорением при перемещении, с использованием электронных модулей управления приводными бесколлекторными электродвигателями BRUSHLESS

Управление PC Office

Модуль управления спроектирован для сверлильных и пазовальных центров, управляемой посредством PC-Office, установленной на ПК.

На ПК установлен пользовательский интерфейс ПО Xilog Plus.

Характеристики:

• Операционная система Windows XP;
• 15″ LCD цветной монитор;
• подвижный пульт управления;
• программное обеспечение XILOG PLUS 2

ХАРАКТЕРИСТИКИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ XILOG PLUS 2

Программирование параметрическое, графическое и ISO;
Импорт файлов в формате DXF и ASCII;
Редактор с текстовыми и графическими подсказками;
Автоматическая оптимизация сверления;
Возможность переноса начала координат обрабатываемой панели для выполнения сверления на панелях непрямоугольной формы;

ВКЛЮЧЕНЫ ОПЦИИ

Калькулятор онлайн с прямой передачей данных в программу;
Симулятор;
Использование штрих-кодов с интегрированным программным обеспечением;
Автодиагностика и сигнализация случайных ошибок и возможных неисправностей посредством сообщений на экране;
Функция «Single step» управление вручную отдельными шагами программы;

КОНФИГУРАЦИЯ

Интерфейс оператора на языке пользователя (если это требуется нормативами страны назначения. Доступны (I — GB — F — D — E);
Графическая визуализация конфигурации рабочей группы
Возможность регулирования скорости обработки и выбор оптимальной для достижения наилучшего качества с учетом обрабатываемого материала и типа исполняемых операций
Станок в базовой комплектации отвечает установленным нормам безопасности

ХАРАКТЕРИСТИКИ ИСПОЛЬЗУЕМОГО ИНСТРУМЕНТА

Горизонтальное сверление вдоль оси X до минимального значения 20 мм от начала координат по оси Y
Рез пильным диском осуществляется до минимального значения 120 мм от начала координат по оси Y
Максимальная глубина сверления по вертикали 30 мм
Максимальное значение для горизонтального сверления по отношению к верхней пласти панели 21 мм
Сквозное сверление панелей толщиной до 22 мм сверлом Ø8мм, панелей толщиной до 20 мм сверлом Ø10 мм

Пильный узел:

• скорость вращения — 6000 об/мин;
• посадка пильного диска — 20 мм;
• пильный диск — макс. Ø120 мм, макс. Толщина 6 мм.

Сверлильный агрегат — «F-18»
Мощность двигателя 2,2 кВт
Частота вращения 4000 об/мин
12 вертикальных сверлильных шпинделей, (7 правых, 5 левых)
Посадочная резьба: M10/диам.11 мм
расстояние между шпинделями 32 мм
без инструмента, без посадочного зажима
6 горизонтальных шпинделей
2 двойных сверлильных головки в направлении оси Х
1 двойная сверлильная головка в направлении оси Y
Посадочная резьба: M8/диам.9 мм без инструмента, без посадочного зажима
Встроенный фиксированный пильный агрегат для фрезерования пазов по оси «Х»
Частота вращения — 6000 об/мин
Макс. диаметр инструмента 120 мм
Вертикальное ON-OFF пневматическое перемещение всей группы 250 мм
Вертикальное ON-OFF пневматическое перемещение каждого шпинделя 60 мм
Аспирационный патрубок по всему периметру (подсоединение Ø150 мм).

Боковые суппорты для обработки длинных деталей
Осуществляют поддержку длинных деталей на входе и выходе станка
Автоматическая централизованная смазка
Дополнительный USB-ключ для программы Xilog TECH-PC Offise
Вторая точка ноля по оси Y. Определяется длина заготовки при помощи лазера.

Электрошпиндель 5,5 кВт для CYFLEX F900 PRO TF

Электрошпиндель расположен вертикально к рабочему столу и позволяет выполнять общие операции фрезерования в любом направлении.

Технические характеристики:

Мощность двигателя 5,5 кВт (7,5 л.с.) – макс. 18.000 об./мин
Крепление посредством цанги ER32 для фрез с цилиндрическим хвостовиком (2-20мм)
одна цанга D15-16 мм и зажимное кольцо в комплекте
макс. диаметр инструмента 20мм
диаметр аспирационного патрубка 60мм
потребление воздуха в аспирационной системе 300 куб. м/час
скорость воздушного потока аспирации 30 м/мин
охлаждение электрошпинделя обдувом (параллельно оси)

ОСНОВНЫЕ ПРЕИМУЩЕСТВА:

ПРОСТОТА И ПРОИЗВОДСТВЕННАЯ ГИБКОСТЬ: оператору не нужно выполнять никаких дополнительных действий по механической переналадке. Станок предназначен для операций сверления, фрезерования и пазования.

КОМПАКТНОСТЬ: очень компактные габариты станка

ВЫСОКИЕ РАБОЧИЕ ПОКАЗАТЕЛИ: широкие возможности благодаря программе Xilog. Станок можно интегрировать в производственную систему Netline.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

* — с любым инструментом; просвет для заготовки/детали = 950мм

ОБЩИЕ ХАРАКТЕРИСТКИКИ

Сверлильный центр с ЧПУ с неподвижным рабочим столом.

Позволяет выполнять следующие операции:

— вертикальное сверление в пласть;

— горизонтальное сверление в торцы заготовки с 4-х сторон;

— выборку пазов встроенной пазовой пилой (дисковой фрезой) по оси Х;

— стандартное вертикальное фрезерование.

Станина и рабочий стол

Конструкция сварена из стальных листов и имеет большую площадь поддерживающей поверхности, куда крепятся рабочие столы. Электрошкаф встроен в станину станка.

Рабочий стол имеет феноловую поверхность с пазами, что позволяет сверлить сквозные отверстия.

Конструкция подвижной группы

Портальная сварная конструкция, на которой закреплена основная рабочая группа.

Рабочая группа

 Состоит из сверлильной головы с 12 вертикальными, 6 горизонтальными шпинделями, встроенной пазовой пилы и вертикального электрошпинделя с ручным инструментальным магазином.

Сверлильная голова F18

Включает в себя:

12 независимых вертикальных шпинделей (7 правых и 5 левых)

крепление под сверла M10 / диам. 11 мм

расстояния между осями шпинделей 32 мм

3 двойные горизонтальные сверлильные головки (1+1), 2 в направлении X и 1 в направлении Y (крепление под сверла M8 / диам. 9 мм)

частота вращения 4000 об/мин

1 встроенная пазовая пила (макс. диаметр 120 мм)

частота вращения 5000 об/мин

мощность двигателя 2,2 кВт

вертикальный пневматический (ВКЛ/ВЫКЛ.) ход каждого шпинделя: 60 мм

Электрошпиндель 5,5 кВт для CYFLEX F900 PRO BR

Электрошпиндель расположен вертикально к рабочему столу и позволяет выполнять общие операции фрезерования в любом направлении.

Технические характеристики:

Мощность двигателя 5,5 кВт (7,5 л.с.) – макс. 18.000 об./мин

Крепление посредством цанги ER32 для фрез с цилиндрическим хвостовиком (2-20мм)

одна цанга D15-16 мм и зажимное кольцо в комплекте

макс. диаметр инструмента 20 мм

диаметр аспирационного патрубка 60 мм

потребление воздуха в аспирационной системе 300 куб. м/час

скорость воздушного потока аспирации 30 м/мин

охлаждение электрошпинделя обдувом (параллельно оси)

«TP» система калибровки расстояния от противоположного края заготовки (от второй точки нуля)

Устройство считывает размеры заготовки по оси Х и автоматически компенсирует погрешности этих размеров. Это позволяет добиться высокой точности при стыковке щитовых деталей мебели, когда имеются расхождения в размерах этих деталей.

Устройство измерения ширины заготовки
Устройство автоматического измерения размера заготовки по оси Y

Данная система проверяет, чтобы размеры поданной заготовки совпадали со значением, заданным в программе, останавливая станок в случае ошибки

Также используется для проверки возможных соударений из-за ввода неправильных данных в программу

Перемещение заготовки и обрабатывающей группы

Обрабатываемая заготовка автоматически фиксируется прижимом, управляемым от ЧПУ, а ее положение под обрабатывающим узлом настраивается в соответствии с программой обработки.

Перемещение по осям X, Y и Z осуществляется по призматическим линейным направляющим посредством шариковинтовой передачи.

Позиционирование группы осуществляется посредством бесщеточных цифровых двигателей.

Поддерживающие боковые (суппорты) опоры

для обработки длинных заготовок
Данные опоры поддерживают длинную заготовку на входе/выходе из станка

Автоматическая централизованная система смазки

Всегда поддерживается нужный уровень смазки на движущихся частях станка благодаря электронной системе контроля

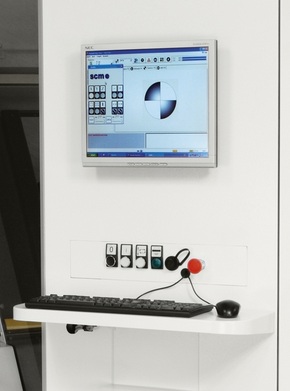

ПУЛЬТ УПРАВЛЕНИЯ (ЧПУ)

Пульт управления разработан специально для сверлильных и фрезерных центров. Интерфейс Xylog для оператора станка установлен на ПК.

Персональный компьютер (ПК)

Операционная системаWindows XP

ЖК монитор 17 дюймов

Клавиатура типа Qwerty

Интерфейс Xylog Plus2 для программного обеспечения.

Характеристики программного обеспечения Xilog Plus 2

Программирование

параметрическое, графическое и ISO-программирование;

импортирование файлов в форматах DXF и ASCII (2D);

диалоговый редактор рабочих операций с графическими и синтаксическими подсказками;

автоматическая оптимизация процесса сверления;

возможность изменения системы координат для заготовок особой формы или заготовок с криволинейным контуром.

Прилагаемые вспомогательные инструменты

on-line калькулятор с передачей данных непосредственно в программу;

имитация процесса обработки;

встроенное программное обеспечение для работы со штрих-кодом;

самодиагностика с выводом возможных ошибок на дисплей на выбранном языке;

возможность пошагового исполнения отдельных программных шагов по разовым командам с пульта оператора;

Конфигурация

интерфейс оператора на языке пользователя (I — GB — F — D – E — RUS);

графическое представление конфигурации обрабатывающей головы;

возможность регулировки скоростей обработки и позиционирование через двойную систему управления ручной коррекцией;

НОРМЫ БЕЗОПАСНОСТИ

Станок соответствует нормам безопасности стран, в которые он поставляется.

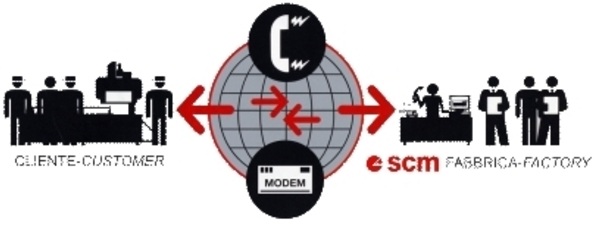

TELESOLVE телесервис через Интернет
Система телесервиса (удаленного сервиса) позволяет соединить компьютер станка с Сервисным центром.

Программное обеспечение: программа соединения обеспечивает:

визуализацию интерфейса оператора

диагностические сигналы

онлайн сверку и изменение статуса конфигураций, параметров и программ

резервное копирование файлов и возможность их переноса

апгрейд операторского интерфейса и логики ЧПУ
